RF 負荷は RF インピーダンス整合ネットワークで使用できますか?

無線周波数 (RF) エンジニアリングの分野では、インピーダンス整合は、電源と負荷間の最大の電力伝送を保証する重要な概念です。一方、RF 負荷は、RF エネルギーを反射せずに吸収するように設計されたコンポーネントです。よく発生する疑問は、RF 負荷を RF インピーダンス整合ネットワークで使用できるかどうかです。このブログ投稿では、RF 負荷サプライヤーとしての専門知識を活用して、このトピックについて詳しく説明します。

RF インピーダンス整合ネットワークについて

インピーダンス整合ネットワークでの RF 負荷の使用について詳しく説明する前に、インピーダンス整合ネットワークとは何か、またそれがなぜ重要なのかを理解することが重要です。 RF システムでは、ソースと負荷のインピーダンス値が異なることがよくあります。ソース インピーダンスと負荷インピーダンスの間に不整合がある場合、RF 電力の一部がソースに反射されます。この反射は、電力伝送効率の低下、信号の歪み、ソース機器への潜在的な損傷など、さまざまな問題を引き起こす可能性があります。

インピーダンス整合ネットワークは、負荷のインピーダンスを変換して電源のインピーダンスに一致させるように設計された回路です。これらのネットワークは通常、インダクタ、コンデンサ、抵抗などの受動部品で構成されます。これらのコンポーネントの値を慎重に選択することで、エンジニアは、特性インピーダンスと等しいインピーダンスを電源に示すネットワークを作成でき、それによって電力伝送を最大化できます。

RF 負荷の役割

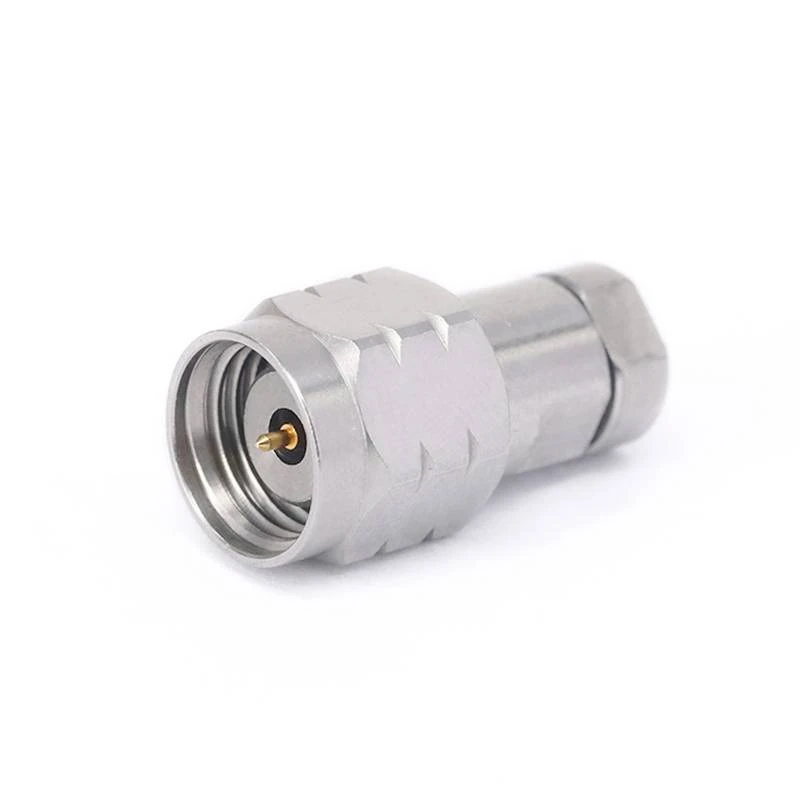

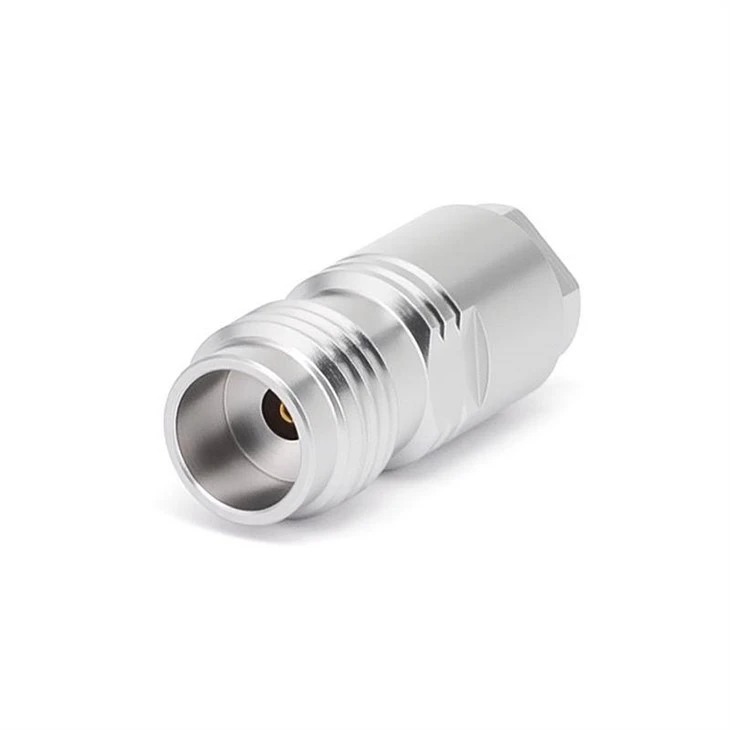

RF 負荷は、RF エネルギーを吸収するように設計された受動コンポーネントです。これらは通常、テストおよび測定アプリケーションで使用され、RF 信号に既知のインピーダンス終端を提供します。 RF 負荷にはさまざまなタイプと構成があり、それぞれが特定の要件を満たすように設計されています。例えば、G3PO RF 負荷高周波アプリケーション向けに設計されていますが、1.85mm RF 負荷超高周波用途に適しています。GPO RF 負荷高性能とコンパクトなサイズの組み合わせを提供し、幅広い用途に最適です。

RF 負荷の主な機能は、RF 信号に無反射終端を提供することです。これは、伝送線路の特性インピーダンスと等しいインピーダンスを持つように負荷を設計することによって実現されます。負荷インピーダンスが伝送線路のインピーダンスと一致すると、すべての RF エネルギーが負荷によって吸収され、ソースへの反射はありません。

RF インピーダンス整合ネットワークで RF 負荷を使用できますか?

簡単に言うと、「はい」です。RF 負荷は RF インピーダンス整合ネットワークで使用できます。ただし、それらの使用方法はアプリケーションの特定の要件によって異なります。場合によっては、RF 負荷をより複雑なインピーダンス整合ネットワークの一部として使用できます。たとえば、抵抗性 RF 負荷をインダクタおよびコンデンサと組み合わせて、負荷のインピーダンスを変換してソース インピーダンスに一致させる整合ネットワークを作成できます。

他の場合には、RF 負荷は、インピーダンス整合ネットワークの一部である伝送線路の終端として使用できます。たとえば、テスト設定では、RF 負荷を使用して、被測定デバイス (DUT) に接続されている伝送線を終端することができます。正しいインピーダンスを持つ RF 負荷を使用することで、エンジニアは DUT に整合した負荷が与えられることを保証できます。これは正確なテストに不可欠です。

インピーダンス整合ネットワークで RF 負荷を使用する利点

インピーダンス整合ネットワークで RF 負荷を使用することには、いくつかの利点があります。主な利点の 1 つは、RF 負荷が既知の安定したインピーダンスを提供することです。インピーダンス整合ネットワークが正しく機能するには正確なインピーダンス値が必要であるため、これは重要です。既知のインピーダンスを持つ RF 負荷を使用することで、エンジニアは整合ネットワークが正しく設計および実装されていることを確認できます。

インピーダンス整合ネットワークで RF 負荷を使用することのもう 1 つの利点は、反射の低減に役立つことです。前述したように、反射は、電力伝送効率の低下や信号の歪みなど、RF システムでさまざまな問題を引き起こす可能性があります。 RF 負荷を伝送ラインの終端に使用するか、マッチング ネットワークの一部として使用することにより、エンジニアは反射を最小限に抑え、システム全体のパフォーマンスを向上させることができます。

インピーダンス整合ネットワークで RF 負荷を使用する場合の考慮事項

インピーダンス整合ネットワークで RF 負荷を使用することには多くの利点がありますが、エンジニアが留意する必要がある考慮事項もいくつかあります。主な考慮事項の 1 つは、RF 負荷の電力処理能力です。一部のアプリケーションでは、RF 負荷が大量の電力を処理する必要がある場合があります。負荷の電力処理能力を超えると、負荷が過熱して故障する可能性があります。

もう 1 つの考慮事項は、RF 負荷の周波数範囲です。異なる RF 負荷は、異なる周波数範囲で動作するように設計されています。インピーダンス整合ネットワークで使用する RF 負荷を選択する場合、アプリケーションの周波数範囲に適した負荷を選択することが重要です。

結論

結論として、RF 負荷は RF インピーダンス整合ネットワークで使用でき、既知の安定したインピーダンスの提供や反射の低減など、いくつかの利点があります。ただし、整合ネットワークで RF 負荷を使用する場合、エンジニアは RF 負荷の電力処理能力と周波数範囲を慎重に考慮する必要があります。

RF 負荷のサプライヤーとして、当社はインピーダンス整合ネットワークでの使用に適した高品質の RF 負荷を幅広く提供しています。私たちのG3PO RF 負荷、1.85mm RF 負荷、 そしてGPO RF 負荷はさまざまなアプリケーションのニーズを満たすように設計されており、当社の専門家チームが技術サポートと支援を提供します。

当社の RF 負荷についてさらに詳しく知りたい場合、またはインピーダンス マッチング ネットワークでそれらをどのように使用できるかについて議論したい場合は、当社までお問い合わせいただくことをお勧めします。当社の営業チームは、お客様の調達ニーズに対応し、アプリケーションに適した RF 負荷を見つけるお手伝いをいたします。

参考文献

• ポザール、DM (2011)。マイクロ波工学 (第 4 版)。ワイリー。
• コリン、レバノン州 (2001)。マイクロ波工学の基礎 (第 2 版)。ワイリー。
• ゴンザレス、G. (1997)。マイクロ波トランジスタ増幅器: 解析と設計 (第 2 版)。プレンティス・ホール。
