PCB コネクタでのアーク発生を防ぐにはどうすればよいですか?

PCB コネクタのアーク発生を防止することは、電子機器の信頼性と安全性を確保する上で重要な側面です。 PCB コネクタのサプライヤーとして、私はアーク放電に関連する課題とリスクを理解しています。そこで、この問題を回避するのに役立ついくつかの効果的な戦略を共有したいと思います。

PCB コネクタのアーク放電について

アーク放電は、放電が回路内のギャップを飛び越えたときに発生します。これは、通常、2 つの導電性表面間の絶縁材料の破壊が原因です。 PCB コネクタでは、高電圧、接触不良、汚染、環境条件など、いくつかの要因によってアーク放電が発生する可能性があります。

高電圧はアーク放電の主な原因の 1 つです。コネクタ間の電圧が絶縁材料の破壊電圧を超えると、アークが発生し、コネクタや周囲のコンポーネントが損傷する可能性があります。コネクタ ピンと PCB パッド間の接触不良も、熱を発生させて絶縁破壊を引き起こす高抵抗経路を形成するため、アーク放電を引き起こす可能性があります。

ほこり、汚れ、湿気などの汚染もアーク発生の原因となる可能性があります。これらの汚染物質により、導電性表面間の絶縁抵抗が低下し、アークが発生しやすくなります。高湿度や温度などの環境条件もコネクタの性能に影響を与え、アーク放電のリスクを高める可能性があります。

アーク放電を防止するための戦略

1. 適切なコネクタを選択します

アーク放電を防ぐには、用途に適したコネクタを選択することが重要です。回路の電圧、電流、周波数の要件と、コネクタが動作する環境条件を考慮してください。高電圧に対応できるように設計され、優れた絶縁特性を備えたコネクタを探してください。

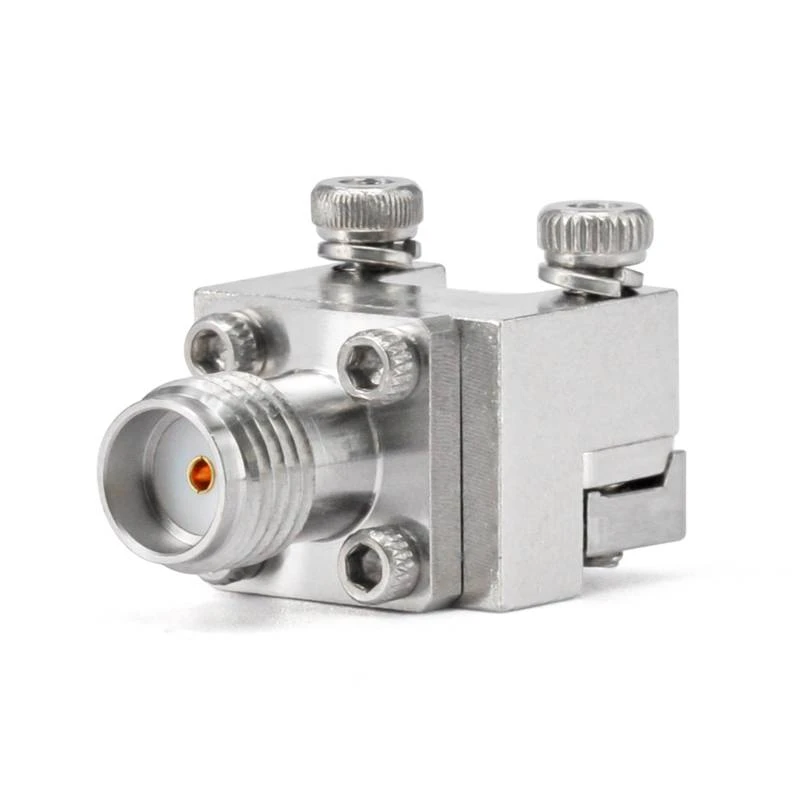

例えば、現場交換可能なコネクタコネクタを簡単に交換または修理する必要がある用途に最適なオプションです。これらのコネクタは、信頼性の高い接続を提供するように設計されており、さまざまな要件を満たすためにさまざまな構成で利用できます。

2. 適切な設置を確認する

アーク発生を防ぐには、コネクタを適切に取り付けることが重要です。コネクタが PCB パッドと正しく位置合わせされていること、およびピンがしっかりと挿入されていることを確認してください。コネクタを締めすぎないでください。ピンや PCB が損傷する可能性があります。

コネクタの取り付けには適切なツールと技術を使用し、製造元の指示に従ってください。コネクタの取り付け方法がわからない場合は、専門家またはコネクタの製造元に相談して指示を受けてください。

3. 良好な連絡を維持する

アーク放電を防ぐには、コネクタ ピンと PCB パッドの間の良好な接触を維持することが不可欠です。ピンがきれいでゴミがないこと、および PCB パッドが滑らかで平らであることを確認してください。必要に応じて、接点クリーナーまたは目の細かいサンドペーパーを使用してピンとパッドを清掃します。

確実な接続を確保するには、接触力の高いコネクタまたはロック機構を備えたコネクタの使用を検討してください。これにより、アーク発生の原因となるピンの緩みや外れを防ぐことができます。

4. 汚染から守る

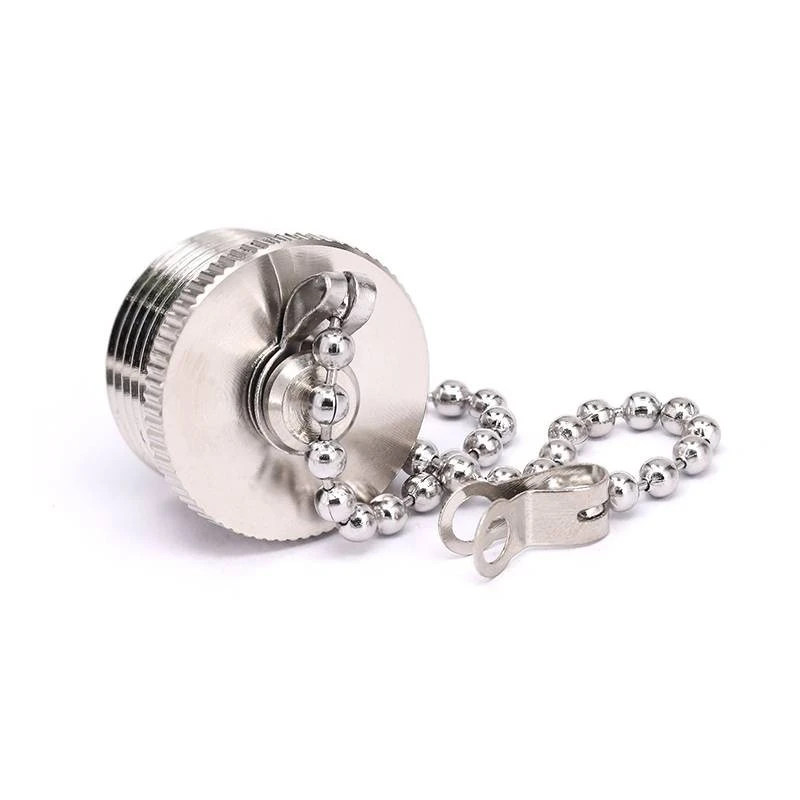

コネクタを汚染から保護することは、アーク放電を防ぐために重要です。使用コネクタダストキャップ使用しないときにコネクタに埃や汚れが入らないようにします。これらのキャップは、絶縁抵抗を低下させてアーク放電のリスクを高める可能性がある、ピンやパッド上の汚染物質の蓄積を防ぐのに役立ちます。

コネクタが湿気やその他の液体にさらされる場合は、防水または耐湿性のコネクタの使用を検討してください。これらのコネクタは、湿った環境や湿気の多い環境でも信頼性の高い接続を提供するように設計されており、湿気によるアーク発生の防止に役立ちます。

5. 環境条件の管理

コネクタが動作する環境条件を管理することも、アーク発生の防止に役立ちます。コネクタが高温にさらされる場合は、高温に耐えるように設計されたコネクタの使用を検討してください。これらのコネクタは通常、熱安定性に優れた材料で作られており、熱による絶縁破壊の防止に役立ちます。

コネクタが高湿度にさらされる場合は、耐湿性を備えたコネクタの使用を検討してください。これらのコネクタは通常、コネクタへの湿気の侵入を防ぐために保護層でコーティングされているか、密閉設計になっています。

試験と検査

コネクタの定期的なテストと検査は、問題が発生する前にアーク発生を検出して防止するのに役立ちます。マルチメーターまたはその他のテスト機器を使用して、コネクタ ピンと PCB パッドの抵抗と導通を測定します。曲がったピン、ひび割れた絶縁体、腐食などの損傷や摩耗の兆候がないか確認します。

コネクタに問題が見つかった場合は、アーク放電やその他の問題を防ぐためにすぐに交換してください。また、コネクタのパフォーマンスを長期的に追跡するために、テストと検査の結果を記録しておくこともお勧めします。

結論

PCB コネクタのアーク発生を防止することは、電子機器の信頼性と安全性を確保するために不可欠です。適切なコネクタを選択し、適切な取り付けを確保し、良好な接触を維持し、汚染を防ぎ、環境条件を管理することにより、アーク放電のリスクを軽減し、回路のパフォーマンスを向上させることができます。

PCB コネクタのサプライヤーとして、私は顧客のニーズを満たす高品質のコネクタとソリューションを提供することに尽力しています。ご質問がある場合、またはアプリケーションに適したコネクタの選択についてサポートが必要な場合は、お気軽にお問い合わせください。アーク放電を防止し、プロジェクトを確実に成功させるためにお手伝いいたします。
