RF負荷はRFシステムの効率にどのように影響しますか？

ねえ、仲間のRF愛好家！ RF負荷のサプライヤーとして、私はこれらの小さなコンポーネントがRFシステムの効率に大きな影響を与える方法に多くの時間を費やしました。それでは、このトピックを一緒に掘り下げて探索しましょう。

まず、RF負荷とは何ですか？まあ、それらは基本的にRFパワーを吸収するデバイスです。それらをRF回路の「シンク」と考えてください。テストや測定からシグナル終了まで、あらゆる種類のアプリケーションで使用されます。しかし、それらはRFシステムの効率にどのように影響しますか？

RFが影響効率をロードする重要な方法の1つは、インピーダンスマッチングによるものです。理想的な世界では、RF負荷のインピーダンスは、ソースのインピーダンスと完全に一致します。これが発生すると、最大電力伝達が発生します。つまり、RFシステムは、ソースへの電力の反射が最小限であるため、ピーク効率で動作できることを意味します。

信号を送信するRFアンプがあるとしましょう。負荷インピーダンスがアンプの出力インピーダンスと一致しない場合、電力の一部が反射されます。これは、電力を反映して、実際に負荷に供給される電力の量を減らすだけでなく、アンプの過熱などの問題を引き起こす可能性もあります。狭すぎるパイプに水を注ぐようなものです - 逆流と非効率性があるでしょう。

考慮すべきもう1つの要因は、RF負荷の電力処理能力です。送信される電力の量を処理できない負荷を使用している場合、それは熱くなります。そして、それが熱くなると、そのパフォーマンスは低下する可能性があります。これにより、RFシステムの全体的な効率が低下する可能性があります。たとえば、Power RFトランスミッターを実行していて、はるかに低い電力に対して評価される負荷がある場合、負荷はインピーダンス特性が加熱されると変化し始める可能性があります。このインピーダンスの変化は、より多くの電力反射と効率の低い動作を引き起こす可能性があります。

RF負荷の周波数応答も重要です。 RFシステムは、多くの場合、広範囲の周波数で動作します。良好なRF負荷は、システムの動作周波数範囲内でフラット周波数応答を持つ必要があります。負荷の応答が不均一である場合、異なる周波数を異なる方法で吸収する可能性があります。これにより、信号の歪みと効率が低下する可能性があります。たとえば、ワイヤレス通信システムでは、RF負荷が通信バンド内のすべての周波数を等しくうまく処理しない場合、信号の一部が失われたり歪んでいる可能性があり、効率の低い伝送につながります。

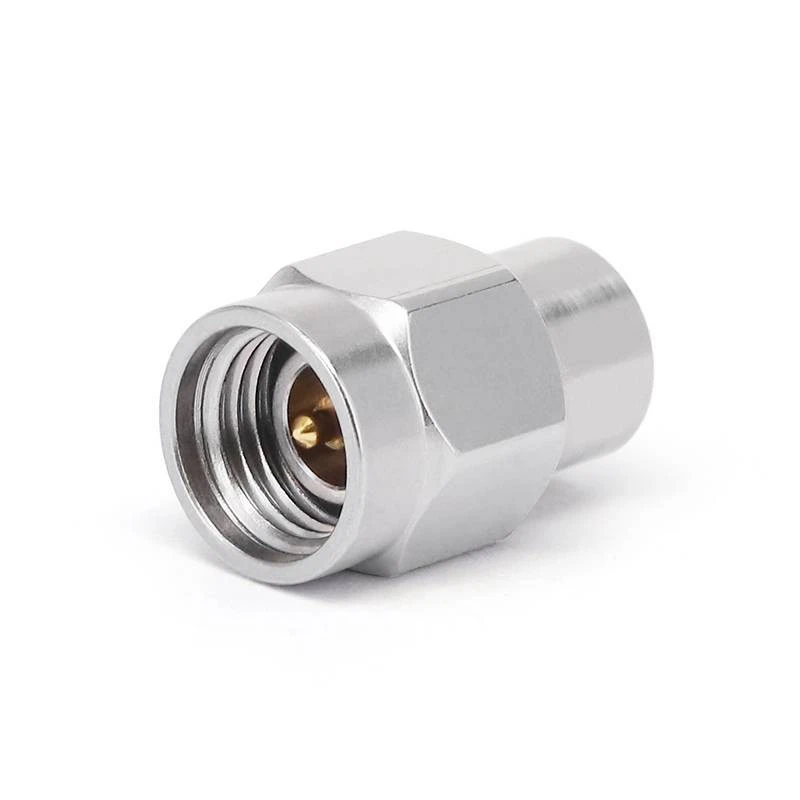

次に、さまざまな種類のRF負荷と、それらが効率にどのように影響するかについて話しましょう。 1つの一般的なタイプはですコネクタロード。これらは、他のRFコンポーネントに簡単に接続するように設計されています。迅速で信頼性の高い負荷が必要なアプリケーションに最適です。コネクタの負荷は、特にそれらがうまく設計されている場合、効率に大きな影響を与える可能性があります。高品質のコネクタ負荷は、優れたインピーダンスマッチングと低い挿入損失を備えています。挿入損失は、荷重がRF回路に挿入されたときに失われる電力の量です。挿入損失が低いほど、システムはより効率的になります。

固定された可変RF負荷もあります。固定荷重にはインピーダンス値が設定されていますが、可変荷重を使用すると、インピーダンスを調整できます。可変荷重は、微調整する必要がある状況で非常に役立つ場合があります - RFシステムを最大の効率で調整します。たとえば、RF製品のテスト段階では、さまざまな条件下でシステムがどのように機能するかを確認するために、負荷インピーダンスを変化させることをお勧めします。最適な負荷インピーダンスを見つけることにより、システムの全体的な効率を改善できます。

技術的な側面に加えて、RF負荷製造の品質も効率に役割を果たします。井戸 - 製造されたRF負荷はより安定して信頼性が高くなります。より良い材料と建設があります。つまり、インピーダンスドリフトのような問題を長期にわたって経験する可能性は低くなります。より安価で低品質の負荷は、最初はかなりのように思えるかもしれませんが、効率の低下と潜在的なシステム障害により、長期的にはよりコストがかかる可能性があります。

それでは、RFロードを使用するときにRFシステムが可能な限り効率的であることをどのように保証できますか？まず、あなたの研究をしてください。パワーレベル、周波数範囲、インピーダンス特性など、RFシステムの要件を理解してください。次に、適切なタイプのRF負荷を選択します。アプリケーション用に特別に設計された負荷を探してください。

インストールに関しては、メーカーの指示に注意してください。不適切な設置は、電気接触不良のような問題につながる可能性があり、挿入損失を増加させ、効率を低下させる可能性があります。また、RF負荷のパフォーマンスを定期的に監視します。過熱、インピーダンスの変更、またはその他の問題の兆候を確認してください。問題に気付いた場合は、システムの効率のさらなる分解を防ぐために、迅速に対処してください。

RFロードのサプライヤーとして、私はあなたが正しい選択をするのを手伝うためにいつもここにいます。あなたが小規模なRF愛好家であろうと大規模な産業ユーザーであろうと、RFシステムの効率を最大化するように設計された高品質のRF負荷を提供できます。当社の製品についてもっと知りたい場合や、RF負荷がシステムにどのように影響するかについて質問がある場合は、お気軽にご連絡ください。私たちはあなたの特定のニーズについて詳細な議論をし、あなたに最適なソリューションを見つけることができます。

結論として、RF負荷はRFシステムの効率に大きな影響を与えます。インピーダンスのマッチングや電力処理から周波数応答や製造品質まで、RF負荷のあらゆる側面がRFシステムの動作に影響を与える可能性があります。適切なRF負荷を選択し、それらの適切なケアを行うことにより、RFシステムがピーク効率で実行されるようにします。したがって、RF負荷の市場にいる場合は、叫びます。 RFシステムを次のレベルに引き上げるのを支援する準備ができています。

参照

• マイクロ波工学、デビッドM.ポーザー
• RFサーキットデザイン、クリスボウイック
