RF アプリケーションの RF 負荷とコンデンサをどのように比較しますか?

無線周波数 (RF) アプリケーションの動的な領域では、RF 負荷とコンデンサのどちらを選択するかは、電子システムの性能と効率に大きな影響を与える可能性がある重要な決定です。信頼できる RF 負荷サプライヤーとして、私はこの分野のエンジニアや設計者が直面する多様な要件や課題を直接目撃してきました。このブログ投稿では、RF 負荷とコンデンサの複雑さを掘り下げ、その特性、用途、性能を比較して、情報に基づいて RF プロジェクトに関する意思決定を行えるようにします。

RF 負荷とコンデンサについて

比較を始める前に、まず RF 負荷とコンデンサについて明確に理解しましょう。

RF負荷

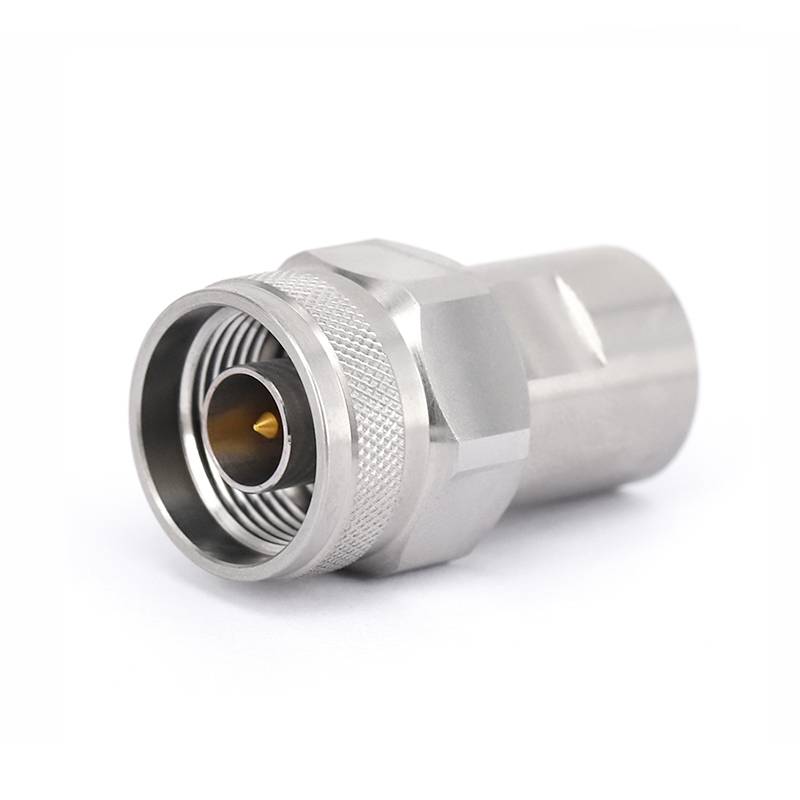

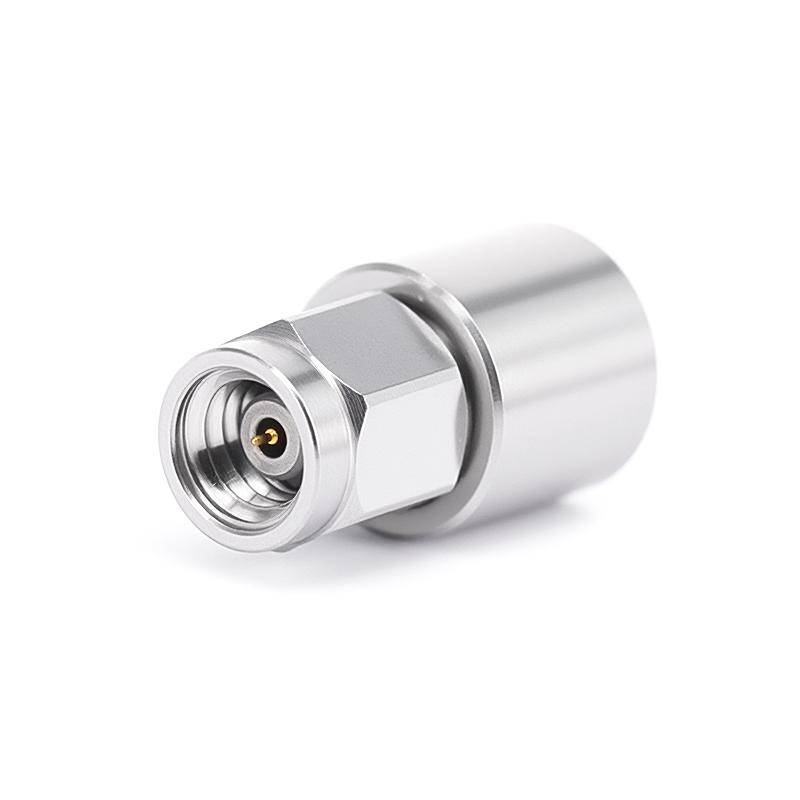

RF 負荷は、RF エネルギーを吸収し、RF 回路に終端を提供するように設計された受動コンポーネントです。これらは通常、現実世界の条件をシミュレートし、RF 機器をテストし、適切なインピーダンス整合を確保するために使用されます。 RF 負荷には、固定負荷、可変負荷、精密負荷などのさまざまなタイプがあり、それぞれが特定の用途や周波数範囲に合わせて調整されています。例えば、GPO RF 負荷高周波アプリケーションでよく使用されますが、1.0mm RF 負荷超高周波用途に適しています。N RF 負荷は、その多用途性と信頼性により、汎用 RF アプリケーションで広く使用されています。

コンデンサ

一方、コンデンサは、電場内で電気エネルギーを蓄積および放出する受動部品です。これらは、フィルタリング、結合、バイパス、チューニングなどの幅広い RF アプリケーションで使用されます。コンデンサにはセラミックコンデンサ、マイカコンデンサ、フィルムコンデンサ、電解コンデンサなどさまざまな種類があり、それぞれに独自の特性と性能パラメータがあります。 RF アプリケーションでは、静電容量密度が高く、等価直列抵抗 (ESR) が低く、優れた高周波性能を備えているため、セラミック コンデンサが好まれることがよくあります。

RF負荷とコンデンサの比較

RF 負荷とコンデンサの基本を理解したところで、いくつかの重要な側面からそれらを比較してみましょう。

インピーダンスマッチング

RF 負荷の主な機能の 1 つは、RF ソースまたは伝送線路に正確なインピーダンス整合を提供することです。これは、信号の反射を最小限に抑え、最大の電力伝送を確保するために非常に重要です。 RF 負荷は、RF システムの特性インピーダンスに一致する特定のインピーダンス値 (通常は 50 または 75 オーム) を持つように設計されています。対照的に、コンデンサは主にインピーダンス整合に使用されません。それらは回路のインピーダンスにある程度影響を与える可能性がありますが、主な機能は電気エネルギーを蓄積および放出することです。

パワーハンドリング

RF 負荷は、パフォーマンスを大幅に低下させることなく高レベルの RF 電力を処理できるように設計されています。通常、これらは特定の電力レベルで定格されており、アプリケーションに応じて数ミリワットから数キロワットの範囲になります。一方、コンデンサの電力処理能力には限界があります。これらは通常、フィルタリングやカップリングなど、電力レベルが比較的低い低電力アプリケーションに使用されます。

周波数応答

RF 負荷は、数キロヘルツから数ギガヘルツまでの幅広い周波数で動作するように設計されています。これらはフラットな周波数応答を実現するように最適化されており、周波数範囲全体にわたって一貫したインピーダンスと電力吸収を提供します。一方、コンデンサの周波数応答には限界があります。静電容量値と性能は周波数、特に高周波によって大きく変化します。このため、広い周波数範囲を必要とするアプリケーションにはあまり適していません。

信号の減衰

RF 負荷は、RF エネルギーを吸収し、信号を減衰させるために使用されます。これらは、RF 電力を熱として放散するように設計されており、それによって RF 信号の振幅が減少します。一方、コンデンサは信号を大幅に減衰させません。これらは主にフィルタリングとカップリングに使用され、その目的は特定の周波数を通過させ、他の周波数をブロックすることです。

アプリケーション

RF 負荷は、RF テスト、校正、測定などのさまざまな RF アプリケーションで一般的に使用されます。また、終端を提供し、適切なインピーダンス整合を確保するために、RF パワーアンプ、アンテナ、伝送線路でも使用されます。一方、コンデンサは、フィルタリング、結合、バイパス、チューニングなどの幅広い RF アプリケーションで使用されます。また、RF 信号の周波数と位相を制御するために、RF 発振器、ミキサー、アンプでも使用されます。

RF 負荷とコンデンサの長所と短所

上記の比較に基づいて、RF 負荷とコンデンサの長所と短所を次のように要約できます。

RF負荷

• 利点:
  • 正確なインピーダンスマッチング
  • 高電力処理能力
  • 広い周波数特性
  • 信号の減衰
  • RFテストおよび測定に最適
• 短所:
  • インピーダンス整合と信号減衰の提供に限定される
  • コンデンサに比べてコストが高い
  • 熱が発生するため、追加の冷却措置が必要になる場合があります

コンデンサ

• 利点:
  • 低コスト
  • 小型
  • 高い静電容量密度
  • フィルタリング、カップリング、バイパス、チューニングに適しています
• 短所:
  • 限られた電力処理能力
  • 狭い周波数応答
  • 信号を大幅に減衰させない

RF アプリケーションに適したコンポーネントの選択

RF アプリケーションに RF 負荷とコンデンサのどちらを選択するかを選択するときは、プロジェクト固有の要件と制約を考慮することが重要です。考慮すべき要素は次のとおりです。

インピーダンスマッチング

アプリケーションにとってインピーダンス整合が重要である場合、RF 負荷が明確な選択です。 RF ソースまたは伝送ラインに正確なインピーダンス整合を提供し、信号の反射を最小限に抑え、最大の電力伝送を保証します。

パワーハンドリング

アプリケーションに高電力処理能力が必要な場合は、RF 負荷の方が良い選択肢です。これらは、パフォーマンスを大幅に低下させることなく、高レベルの RF 電力を処理できるように設計されています。

周波数応答

アプリケーションで広い周波数応答が必要な場合は、RF 負荷の方が適しています。これらはフラットな周波数応答を実現するように最適化されており、周波数範囲全体にわたって一貫したインピーダンスと電力吸収を提供します。

信号の減衰

信号の減衰が必要な場合は、RF 負荷を選択するのが当然です。これらは、RF エネルギーを吸収して信号を減衰させ、RF 信号の振幅を低減するように設計されています。

コストとサイズ

コストとサイズが重要な要素である場合は、コンデンサの方が良い選択肢になる可能性があります。これらは一般に、RF 負荷に比べて安価で、サイズも小さくなります。

結論

結論として、RF 負荷とコンデンサはどちらも RF アプリケーションにおいて不可欠なコンポーネントであり、それぞれ独自の特性と性能パラメータを持っています。 RF 負荷は主にインピーダンス整合、電力処理、信号減衰に使用され、コンデンサは主にフィルタリング、結合、バイパス、チューニングに使用されます。 RF 負荷とコンデンサのどちらを選択する場合は、インピーダンス マッチング、電力処理、周波数応答、信号減衰、コスト、サイズなど、プロジェクトの特定の要件と制約を考慮することが重要です。

RF 負荷の大手サプライヤーとして、当社はお客様の多様なニーズを満たすために、幅広い高品質の RF 負荷を提供しています。当社の RF 負荷は最高水準に基づいて設計および製造されており、信頼性の高いパフォーマンスと長期的な耐久性を保証します。ご質問がある場合、またはアプリケーションに適した RF 負荷の選択についてサポートが必要な場合は、お気軽にお問い合わせください。私たちは、お客様の RF 負荷要件をサポートし、RF プロジェクトで最適なパフォーマンスを達成できるよう支援します。

参考文献

• ポザール、DM (2011)。マイクロ波工学 (第 4 版)。ワイリー。
• コリン、レバノン州 (2001)。マイクロ波工学の基礎 (第 2 版)。マグロウヒル。
• ヘイト、WH、ケマーリー、JE (2001)。エンジニアリング回路解析 (第 6 版)。マグロウヒル。
