衝撃荷重はコネクタにどのような影響を与えますか?
伝言を残す
衝撃荷重は、コネクタの性能と信頼性において重要な考慮事項です。コネクタ負荷の大手サプライヤーとして、私は衝撃荷重がこれらの重要なコンポーネントに大きな影響を与える可能性があることを直接目撃してきました。このブログでは、衝撃荷重がコネクタに与えるさまざまな影響を詳しく掘り下げ、その悪影響を軽減する戦略を探ります。
衝撃荷重を理解する
衝撃荷重とは、コネクタに短期間に加えられる突然の強い力を指します。これらの力は、機械的衝撃、振動、急激な加速や減速、さらには電気的サージなど、さまざまな原因から発生する可能性があります。一定で予測可能な静的荷重とは異なり、衝撃荷重は一時的なものであり、コネクタにはるかに高い応力を及ぼす可能性があります。
衝撃荷重がコネクタに与える影響
機械的損傷
衝撃荷重による最も直接的かつ目に見える影響の 1 つは、コネクタへの機械的損傷です。突然の衝撃により、コネクタのハウジングに亀裂、破損、変形が生じる可能性があります。これにより、コネクタの物理的な完全性が損なわれるだけでなく、その内部コンポーネントが埃、湿気、汚染物質などの環境要因にさらされることになります。たとえば、筐体にひびが入っていると水が浸入し、腐食や電気的故障につながる可能性があります。
コネクタ内のピンやコンタクトも衝撃荷重に対して脆弱です。曲がったり、位置がずれたり、破損したりする可能性があり、電気接続が中断される可能性があります。ピンが曲がっていると相手コネクタと適切に接触できなくなり、信号伝送が断続的または完全に失われる可能性があります。これは、短時間の中断でもデータ エラーやシステム誤動作を引き起こす可能性がある高速データ伝送アプリケーションでは特に問題になります。
電気的性能の低下
衝撃荷重は、コネクタの電気的性能に大きな影響を与える可能性があります。機械的応力によりコネクタのインピーダンスが変化する可能性があり、これは電流の流れに対するコネクタの抵抗の尺度です。インピーダンスの変化により、電気信号の一部がコネクタを介して送信されずに跳ね返される信号反射が発生する可能性があります。信号の反射は減衰（信号強度の損失）、歪み、干渉を引き起こす可能性があり、これらはすべて電気信号の品質を低下させる可能性があります。
さらに、衝撃荷重により接点間にアーク放電が発生する可能性があります。アーク放電は、電流が突然遮断され、高電圧のスパークが発生すると発生します。これにより接触面が損傷し、抵抗が増加し、電気的性能がさらに低下する可能性があります。時間が経つにつれて、アーク放電が繰り返されると接点に孔食や腐食が発生し、接点の寿命と信頼性が低下する可能性があります。
接続が緩んでいる
衝撃荷重のもう 1 つの重大な影響は、コネクタとその相手側コンポーネントの間の接続が緩むことです。衝撃荷重に伴う振動や衝撃により、ロック機構や留め具が緩み、コネクタが動いたり外れたりする可能性があります。接続が緩んでいると断続的な電気接触が発生する可能性があり、診断が困難になり、断続的なシステム障害が発生する可能性があります。
場合によっては、コネクタが相手コンポーネントから完全に外れてしまうこともあります。これは、航空宇宙、自動車、医療機器など、継続的な電気接続が重要な用途では致命的となる可能性があります。
さまざまなタイプのコネクタ負荷への影響
3.5mm RF 負荷
3.5mm RF 負荷無線周波数 (RF) アプリケーションで一般的に使用されます。衝撃荷重はパフォーマンスに大きな影響を与える可能性があります。 3.5mm RF 負荷の正確な寸法と電気的特性は、信号の完全性を維持するために非常に重要です。衝撃荷重により負荷の内部構造が変化し、インピーダンスが変化し、RF 信号の伝送に影響を与える可能性があります。これにより、信号損失が増加し、RF システムのパフォーマンスが低下する可能性があります。

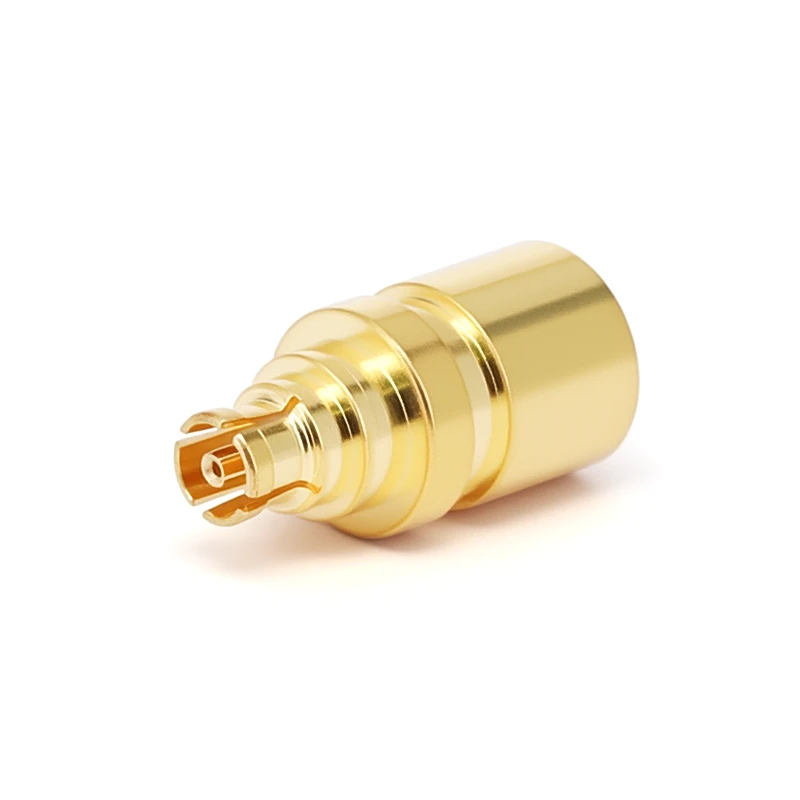

GPPO RF 負荷
GPPO RF 負荷高周波用途向けに設計されています。これらは、通信システムだけでなく、試験および測定機器でもよく使用されます。衝撃荷重により、GPPO RF 負荷の繊細な内部コンポーネントが損傷したり位置がずれたりする可能性があります。これにより、リターンロスや電圧定在波比 (VSWR) などの負荷の電気的特性が変化する可能性があります。指定された値からの逸脱は、テスト結果の精度や通信システムのパフォーマンスに影響を与える可能性があります。

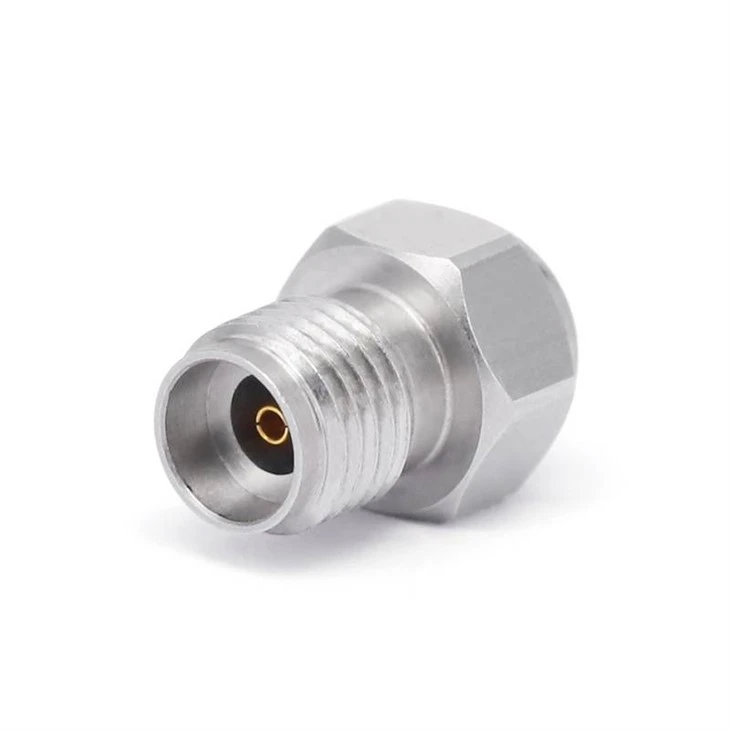

2.92mm RF 負荷
2.92mm RF 負荷マイクロ波やミリ波システムなどの高性能 RF アプリケーションで使用されます。これらの負荷は、高周波と電力レベルを処理できるように設計されています。衝撃荷重により、2.92mm RF 負荷の接点が損傷したり、適切な位置合わせが失われる可能性があります。これは挿入損失の増加と信号劣化につながる可能性があり、小さな損失でもシステムのパフォーマンスに大きな影響を与える可能性がある高周波アプリケーションでは特に問題となる可能性があります。
衝撃荷重の影響を軽減する
設計上の考慮事項
コネクタを設計するときは、衝撃荷重の可能性を考慮することが不可欠です。これには、予想される力に耐えるのに十分な強度と耐久性のある素材を使用することが含まれます。たとえば、コネクタは、耐衝撃性に優れた高強度プラスチックや金属で作ることができます。
衝撃荷重の影響を最小限に抑えるために、コネクタのハウジングと内部コンポーネントの設計も最適化する必要があります。これには、強化ハウジング、衝撃吸収ガスケット、安全なロック機構などの機能が含まれます。さらに、ピンやコンタクトのレイアウトは、衝撃時の曲がりや位置ずれのリスクを軽減するように設計できます。
取り付けと設置
コネクタの適切な取り付けと取り付けは、衝撃荷重の影響を軽減するために非常に重要です。コネクタは、適切な留め具と技術を使用して取り付け面にしっかりと固定する必要があります。これは、衝撃時のコネクタの移動や振動を防ぐのに役立ちます。
さらに、衝撃吸収マウントまたはアイソレータを使用すると、コネクタへの衝撃荷重の伝達を軽減できます。これらのマウントは、衝撃エネルギーを吸収して消散できるゴムやフォームなどの材料で作ることができます。
テストと品質管理
衝撃荷重下でのコネクタの信頼性を確保するには、厳格なテストと品質管理手順を実施する必要があります。これには、製造プロセス中にコネクタに模擬衝撃荷重テストを実施することが含まれます。これらのテストは、コネクタの潜在的な弱点や設計上の欠陥を特定するのに役立ち、製品が市場にリリースされる前に修正措置を講じることができます。
結論
衝撃荷重は、コネクタの性能と信頼性に大きな影響を与える可能性があります。コネクタ負荷のサプライヤーとして、当社はこれらの困難な条件に耐えられるコネクタを提供することの重要性を理解しています。設計、製造、設置プロセス中に衝撃荷重の影響を考慮することで、当社のコネクタが最高の品質と性能基準を満たしていることを保証できます。
衝撃荷重に耐えられる高品質のコネクタ荷重をご希望の場合は、ぜひ当社までご相談ください。当社の専門家チームは、特定のアプリケーションに適したコネクタの選択を支援し、確実にインストールを成功させるために必要なサポートとガイダンスを提供します。
参考文献
- 『コネクタ ハンドブック』John A. DeBoer 著
- 「RF およびマイクロ波工学」David M. Pozar 著
- 「衝撃と振動のための機械設計」ロバート J. シュミッツ著
