位相ノイズは RF システムのパフォーマンスにどのような影響を与えますか?

位相ノイズは、RF (無線周波数) システムの性能評価における重要なパラメータです。 RF アンプの大手サプライヤーとして、私たちは位相ノイズがこれらのシステムの全体的な機能と効率にどのように大きな影響を与えるかを直接目撃してきました。このブログでは、位相ノイズの概念とその発生源、そして最も重要なことに、位相ノイズが RF システムのパフォーマンスにどのような影響を与えるかについて詳しく説明します。

位相ノイズを理解する

位相ノイズは、信号の位相の短期間の変動として定義されます。理想的な RF 信号では、位相は時間が経っても一定のままです。ただし、現実のシナリオでは、さまざまな要因により、信号の位相にランダムな変動が生じます。これらの変動は通常、周波数領域で搬送周波数付近の側波帯として表されます。

数学的には、位相ノイズは位相変動のパワー スペクトル密度 (PSD) で表されることが多く、通常は dBc/Hz (1 ヘルツあたりの搬送波に対するデシベル) で表されます。位相ノイズ値が低いほど信号がより安定していることを示し、値が高いほど位相が不安定であることを意味します。

位相ノイズの発生源

RF システムには位相ノイズの発生源がいくつかあります。主なソースの 1 つはオシレーターです。発振器は RF システムの基本コンポーネントであり、搬送周波数の生成に使用されます。ただし、能動部品と受動部品の熱雑音、機械振動や温度変化による位相雑音が発生しやすいです。

位相ノイズのもう 1 つの発生源は、アンプなどの RF チェーン内のアクティブ コンポーネントです。アンプは、トランジスタの非線形動作によって位相ノイズを引き起こす可能性があります。アンプが非線形領域で動作すると、位相ノイズの原因となる相互変調積が生成される可能性があります。

外部要因も位相ノイズの原因となる可能性があります。たとえば、近くの電子機器からの電磁干渉 (EMI) や電源ノイズが RF 信号に結合し、位相変動を引き起こす可能性があります。

信号品質への影響

位相ノイズが RF システムに与える最も重大な影響の 1 つは、信号品質を低下させることです。通信システムでは、位相ノイズが隣接チャネル干渉を引き起こす可能性があります。信号の位相ノイズ側波帯が隣接するチャネルの周波数帯域に広がると、そのチャネルの信号に干渉し、信号対雑音比 (SNR) の低下とビット誤り率 (BER) の増加につながる可能性があります。

レーダー システムでは、位相ノイズにより距離分解能が低下する可能性があります。レーダー システムは、送信信号と受信信号の間の位相差の正確な測定に基づいてターゲットまでの距離を決定します。位相ノイズによりこれらの位相測定に誤差が生じる可能性があり、その結果、ターゲットの距離の決定精度が低下する可能性があります。

スペクトル純度への影響

位相ノイズは、RF 信号のスペクトル純度にも直接影響します。高位相ノイズ信号には広い側波帯があり、これは信号のパワーがより広い周波数範囲に広がることを意味します。これは、周波数分割多重 (FDM) システムなど、狭帯域信号が必要なアプリケーションでは問題になる可能性があります。

FDM システムでは、複数の信号が異なる周波数帯域で同時に送信されます。信号の位相ノイズが高すぎる場合、その側波帯が他の信号の周波数帯域と重なり、干渉が発生し、システム全体の容量が減少する可能性があります。

受信機の感度への影響

受信機の感度は、受信機が検出できる最小信号強度を決定するため、RF システムでは重要なパラメーターです。位相ノイズは、ノイズ フロアを増加させて受信機の感度を低下させる可能性があります。

受信機の局部発振器の位相ノイズ側波帯が入力信号と混合すると、追加のノイズ成分が生成される可能性があります。これらのノイズ成分は、受信機にすでに存在する熱ノイズに加わり、全体のノイズ レベルが増加し、受信機の弱い信号を検出する能力が低下します。

当社の RF アンプと位相ノイズ

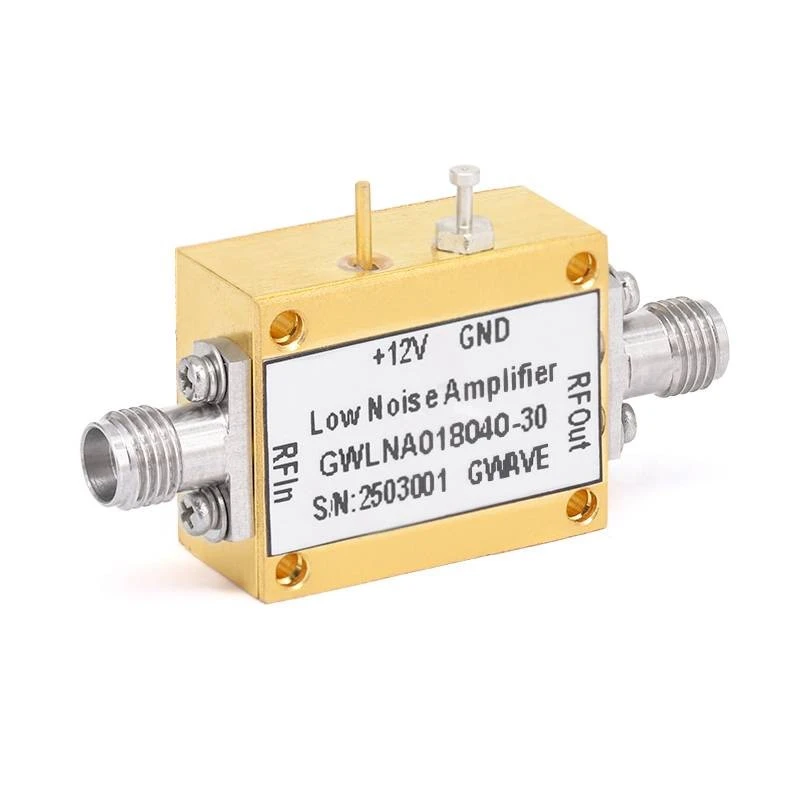

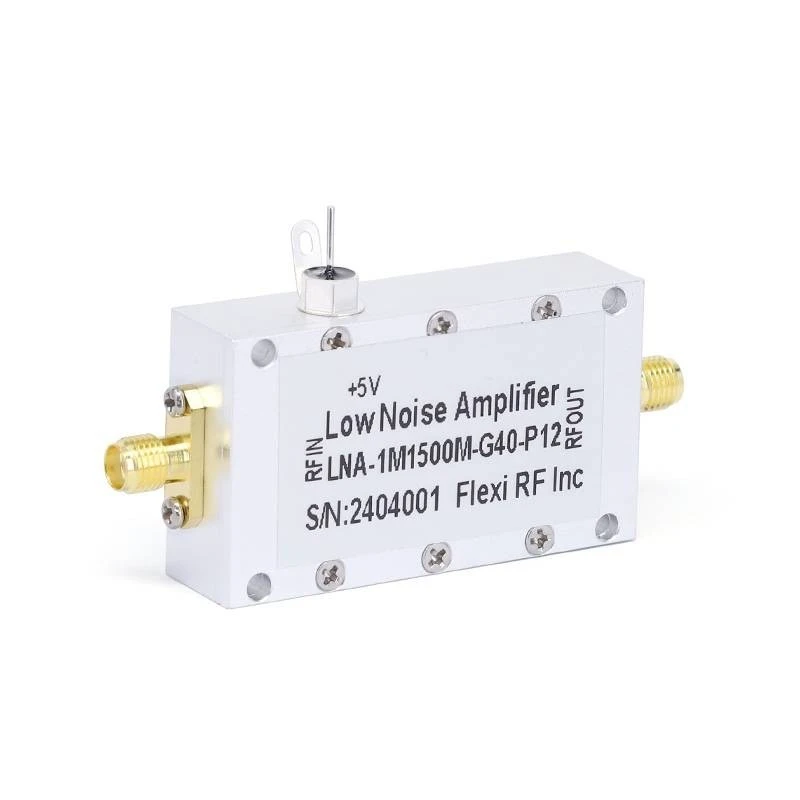

RF アンプのサプライヤーとして、当社は製品の位相ノイズを最小限に抑えることの重要性を理解しています。私たちの90GHzローノイズアンプ、50GHzローノイズアンプ、 そして18GHzローノイズアンプは、位相ノイズを低減し、RF システムの全体的なパフォーマンスを向上させるための高度なテクノロジーを使用して設計されています。

当社では、高品質のコンポーネントと最先端の製造プロセスを使用して、アンプの低位相ノイズ特性を確保しています。当社のエンジニアは、位相ノイズの原因となる非線形効果を最小限に抑えるためにアンプ回路を慎重に設計しています。さらに、アンプの性能に対する外部干渉の影響を軽減するために、効果的なシールドおよびフィルタリング技術を実装しています。

RF システムの位相ノイズの軽減

RF システムにおける位相ノイズの影響を軽減するために採用できる戦略がいくつかあります。 1 つのアプローチは、位相ノイズが低い高品質の発振器を使用することです。たとえば、水晶発振器は優れた位相ノイズ性能で知られており、低位相ノイズが重要なアプリケーションでよく使用されます。

もう 1 つの戦略は、フェーズ ロック ループ (PLL) を使用することです。 PLL を使用すると、リファレンス信号にロックすることで安定した出力周波数を生成できます。また、高周波の位相変動をフィルタリングして除去することにより、発振器の位相ノイズを低減するために使用することもできます。

さらに、適切な回路レイアウトと接地技術は、位相ノイズを低減するのに役立ちます。信号トレースの長さを最小限に抑え、適切なグランドプレーンを提供することにより、外部干渉の結合を低減し、それによってシステム内の位相ノイズを低減できます。

結論

位相ノイズは、RF システムのパフォーマンスに大きな影響を与える可能性がある複雑かつ重要な要素です。信号品質が低下し、スペクトル純度が低下し、受信機の感度が低下する可能性があります。 RF アンプのサプライヤーとして、当社は位相ノイズを最小限に抑え、RF システムの全体的なパフォーマンスを向上させる製品を提供することに尽力しています。

低位相ノイズの高性能 RF アンプをお探しの場合は、お客様の特定の要件について詳しくご説明いたしますので、お気軽にお問い合わせください。当社の専門家チームは、お客様のアプリケーションに適したアンプの選択を支援し、可能な限り最高のソリューションを提供する準備ができています。

参考文献

1. ポザール、DM (2011)。マイクロ波工学。ワイリー。
2. ラザヴィ、B. (2011)。 RF マイクロエレクトロニクス。プレンティス・ホール。
3. リー、TH (2004)。 CMOS 無線周波数集積回路の設計。ケンブリッジ大学出版局。
