複数の SMA アッテネータが接続されている場合、合計の減衰量を計算するにはどうすればよいですか?

Dec 22, 2025

伝言を残す

ソフィア・ミラー

ソフィアは、Flexi RF のマーケティングエグゼクティブです。彼女は、同社のRF、ミリ波、テラヘルツのコンポーネントとサブアセンブリを世界中の顧客ベースに宣伝し、同社の利点を強調しています。

ちょっと、そこ！ SMA 減衰器のサプライヤーとして、複数の SMA 減衰器が接続されている場合の総減衰量の計算方法についてよく質問を受けます。これは、特に RF コンポーネントの世界に慣れていない人にとって、非常によくある質問です。そこで、このブログ記事では、それをシンプルかつ分かりやすく解説していきたいと思います。

SMA アッテネータとは何ですか?

計算に入る前に、SMA 減衰器とは何かを簡単に説明しましょう。 SMA は SubMiniature version A の略で、RF (無線周波数) アプリケーションで一般的に使用される同軸コネクタの一種です。 SMA 減衰器は、波形を大きく歪めることなく RF 信号の電力を低減する受動デバイスです。これらは、試験と測定、電気通信、無線システムなどのさまざまなアプリケーションで使用されています。

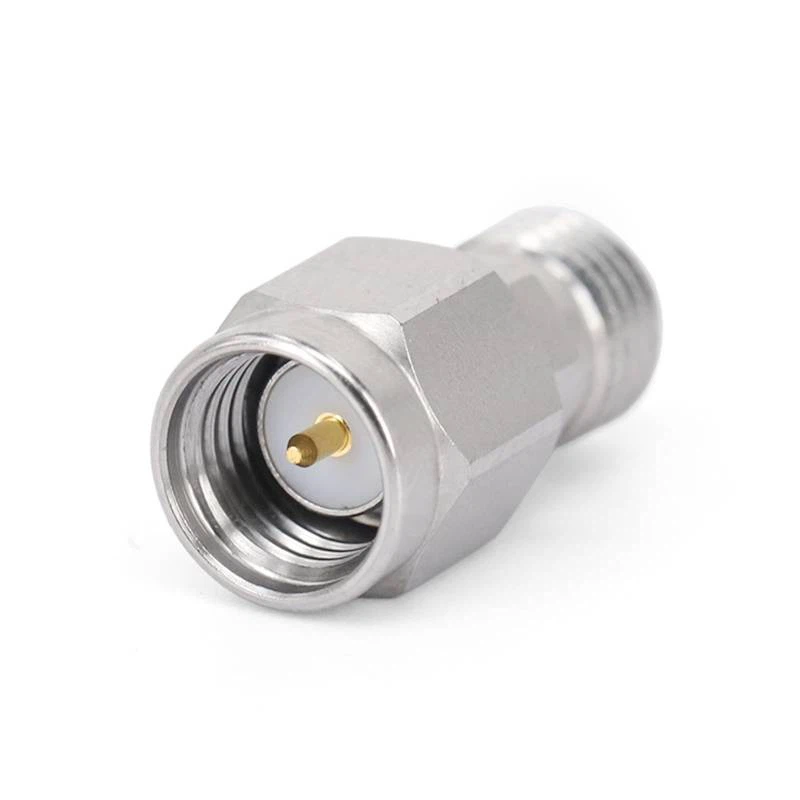

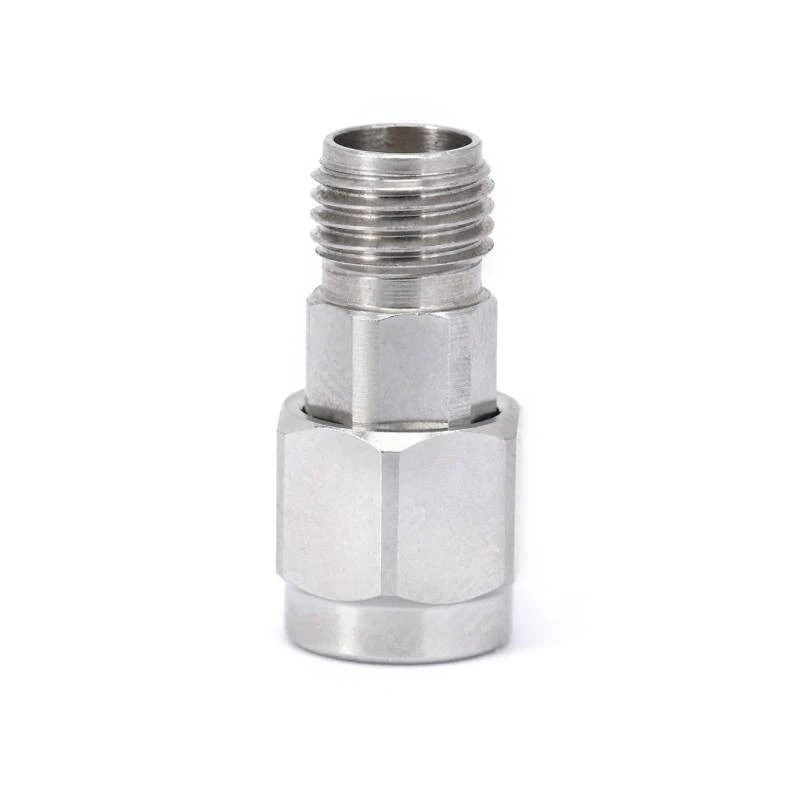

2.92mm Attenuators 3 SMA Attenuators 3

SMA 減衰器についてさらに詳しく知りたい場合は、当社の資料をご覧ください。SMA減衰器当社ウェブサイトのページ。

減衰を理解する

減衰はデシベル (dB) で測定されます。正の dB 値は、信号パワーの減少を示します。たとえば、3 dB のアッテネータは信号のパワーを半分に低減します。電力比をデシベル単位で計算する式は次のとおりです。

[
\text{減衰 (dB)} = 10 \log_{10} \left( \frac{P_{in}}{P_{out}} \right)
】

ここで、(P_{in}) は入力電力、(P_{out}) は出力電力です。

複数の減衰器の合計減衰量の計算

複数の SMA 減衰器が直列に接続されている場合、総減衰量は単に個々の減衰量の合計になります。それぞれ 3 dB、6 dB、10 dB の減衰を持つ 3 つの SMA 減衰器があるとします。合計の減衰を確認するには、次の値を加算するだけです。

[
\text{総減衰量} = 3 \text{ dB} + 6 \text{ dB} + 10 \text{ dB} = 19 \text{ dB}
】

それはとても簡単です！これは、減衰器が直列に接続されている場合、1 つの減衰器の出力が次の減衰器の入力になるためです。各減衰器は指定された量だけ信号電力を低減し、全体的な低減はこれらの個別の低減の合計となります。

計算例

より詳細な例を見てみましょう。電力が 100 mW の入力信号があるとします。 2 つの SMA 減衰器を直列に接続します。1 つは 6 dB 減衰、もう 1 つは 10 dB 減衰です。

まず、最初の減衰器後の出力電力を計算しましょう。減衰公式を使用すると、次のようになります。

[
6 \text{ dB} = 10 \log_{10} \left( \frac{100 \text{ mW}}{P_{out1}} \right)
】

[
\frac{6}{10} = \log_{10} \left( \frac{100 \text{ mW}}{P_{out1}} \right)
】

[
10^{0.6} = \frac{100 \text{ mW}}{P_{out1}}
】

[
P_{out1} = \frac{100 \text{ mW}}{10^{0.6}} \約 25.12 \text{ mW}
】

ここで、この出力電力が 2 番目の減衰器の入力電力になります。 2 番目の減衰器の後の出力電力を計算します。

[
10 \text{ dB} = 10 \log_{10} \left( \frac{25.12 \text{ mW}}{P_{out2}} \right)
】

[
1 = \log_{10} \left( \frac{25.12 \text{ mW}}{P_{out2}} \right)
】

[
10^1 = \frac{25.12 \text{ mW}}{P_{out2}}
】

[
P_{out2} = \frac{25.12 \text{ mW}}{10} = 2.512 \text{ mW}
】

総減衰を直接計算することもできます。

[
\text{総減衰量} = 6 \text{ dB} + 10 \text{ dB} = 16 \text{ dB}
】

総減衰を使用して最終出力電力を求めると、次のようになります。

[
16 \text{ dB} = 10 \log_{10} \left( \frac{100 \text{ mW}}{P_{final}} \right)
】

[
\frac{16}{10} = \log_{10} \left( \frac{100 \text{ mW}}{P_{final}} \right)
】

[
10^{1.6} = \frac{100 \text{ mW}}{P_{final}}
】

[
P_{最終} = \frac{100 \text{ mW}}{10^{1.6}} \約 2.512 \text{ mW}
】

ご覧のとおり、どちらの方法でも同じ結果が得られます。

その他の考慮事項

減衰器が直列に接続されている場合、総減衰量の計算は簡単ですが、他にも留意すべき点がいくつかあります。

インピーダンスマッチング: すべてのアッテネータのインピーダンスが同じであることを確認してください。インピーダンスの不整合により信号反射が発生し、システムのパフォーマンスに影響を与える可能性があります。
周波数応答: 減衰器が異なれば、周波数応答も異なる場合があります。選択した減衰器がアプリケーションの周波数範囲に適していることを確認してください。

結論

複数の SMA 減衰器が接続されている場合の合計減衰量の計算は簡単なプロセスです。個々の減衰を加算するだけで合計が得られます。アッテネータを選択するときは、インピーダンス整合と周波数応答を忘れずに考慮してください。

ご質問がある場合、またはアプリケーションに適した減衰器の選択についてサポートが必要な場合は、お気軽にお問い合わせください。当社は、RF コンポーネントに関するあらゆるニーズにお応えいたします。あなたが愛好家であっても、業界の専門家であっても、当社はお客様の要件を満たす製品と専門知識を持っています。調達ニーズについての会話を開始するには、今すぐお問い合わせください。
