特定のアプリケーションに適した RF サーキュレータを選択するにはどうすればよいですか?

無線周波数 (RF) システムに関しては、最適なパフォーマンスと効率を確保するために適切な RF サーキュレータを選択することが重要です。 RF サーキュレータの信頼できるサプライヤーとして、私はこの意思決定プロセスに伴う複雑さを理解しています。このブログ投稿では、特定のアプリケーション向けに RF サーキュレータを選択する際に考慮すべき重要な要素について説明します。

RF サーキュレータを理解する

選択プロセスを詳しく調べる前に、RF サーキュレーターとは何か、そしてそれがどのように機能するのかについて基本的な理解を得ることが重要です。 RF サーキュレータは、RF 信号が特定の方向 (通常は円形パターン) に流れることを可能にする受動的な非可逆 3 ポートまたは 4 ポート デバイスです。これは、あるポートに入力された信号は、事前定義された順序で次のポートから出力されることを意味します。

RF サーキュレータの非相反的な性質が、RF システムにおいて RF サーキュレータを非常に価値あるものにしています。これらを使用すると、システムのさまざまな部分を隔離し、反射信号から敏感なコンポーネントを保護し、システム全体のパフォーマンスを向上させることができます。たとえば、送受信システムでは、RF サーキュレータを使用して送信信号と受信信号を分離し、干渉を防止し、信号品質を向上させることができます。

考慮すべき重要な要素

RF サーキュレータの基本を理解したところで、特定のアプリケーションに適したサーキュレータを選択する際に考慮すべき重要な要素を検討してみましょう。

周波数範囲

最初に考慮すべき最も重要な要素は、RF サーキュレータの周波数範囲です。アプリケーションごとに異なる周波数範囲が必要となるため、必要な周波数帯域内で動作できるサーキュレータを選択することが重要です。たとえば、マイクロ波通信システムに取り組んでいる場合は、マイクロ波周波数で動作できるサーキュレータが必要になります。

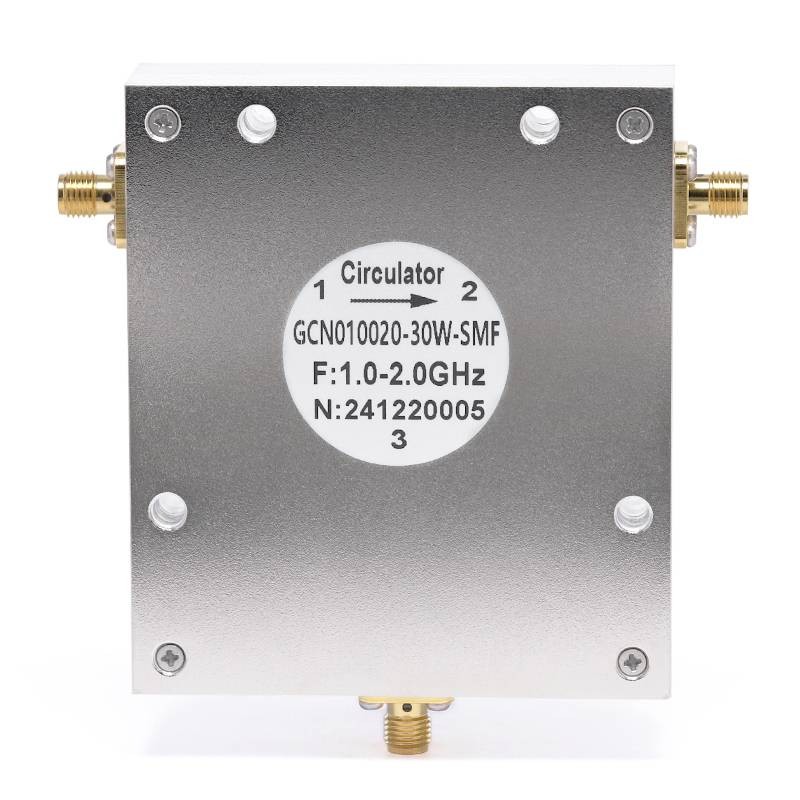

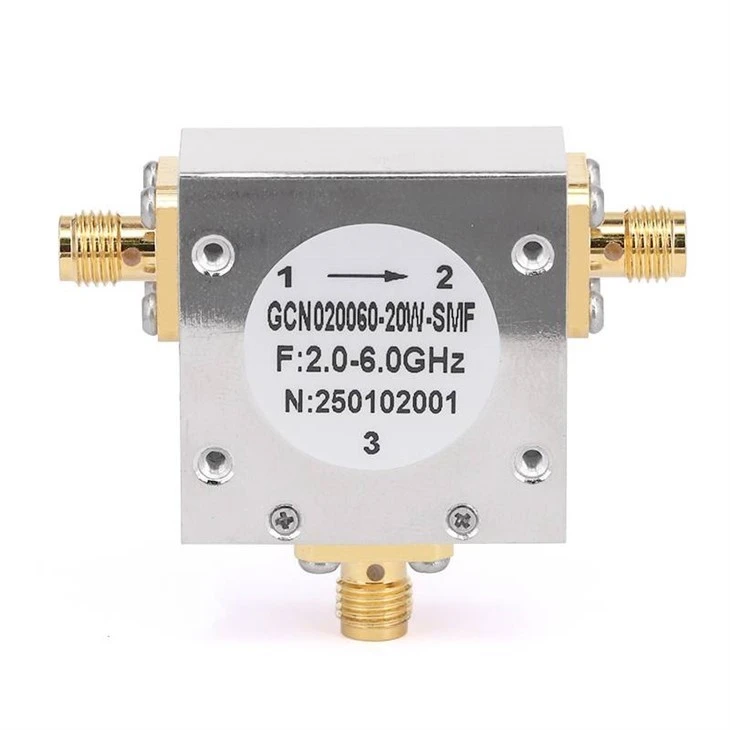

サプライヤーとして、当社はさまざまなアプリケーションのニーズを満たすために、さまざまな周波数範囲を備えた幅広い RF サーキュレーターを提供しています。たとえば、私たちの26.5GHz RF同軸サーキュレータは高周波アプリケーション向けに設計されていますが、40GHz RF同軸サーキュレータさらに高い周波数の要件にも適しています。私たちも持っています6GHz RF同軸サーキュレータ低周波アプリケーション向け。

パワーハンドリング

考慮すべきもう 1 つの重要な要素は、RF サーキュレータの電力処理能力です。サーキュレータの電力処理能力とは、性能が大幅に低下することなく処理できる最大電力量を指します。信頼性の高い動作を保証するには、特定のアプリケーションの電力レベルを処理できるサーキュレータを選択することが重要です。

電力処理に基づいてサーキュレータを選択する場合は、システムの平均電力要件とピーク電力要件の両方を考慮することが重要です。レーダー システムや高出力送信機などの高出力アプリケーションの場合、高電力処理能力を備えたサーキュレーターが必要になります。当社の RF サーキュレータは、さまざまな電力要件に対応できるよう、さまざまな電力定格でご利用いただけます。

挿入損失

挿入損失は、RF サーキュレータを選択する際に考慮すべきもう 1 つの重要なパラメータです。挿入損失とは、RF 信号がサーキュレータを通過するときに失われる電力の量を指します。挿入損失が低いほど、サーキュレータで浪費される電力が少なくなるため、パフォーマンスが向上していることを示します。

一般に、挿入損失はデシベル (dB) で測定され、dB 値が低いほど損失が少ないことを示します。サーキュレータを選択するときは、電力損失を最小限に抑え、システム全体の効率を向上させるために、挿入損失が低いものを選択することが重要です。当社の RF サーキュレータは挿入損失が低くなるように設計されており、アプリケーションで最適なパフォーマンスを保証します。

分離

絶縁は、入力ポートと出力ポートを絶縁するサーキュレータの能力を測定するもう 1 つの重要なパラメータです。高い絶縁値は、サーキュレータがポート間の信号の漏洩を効果的に防止し、干渉を低減し、信号品質を向上させることができることを示します。

分離もデシベル (dB) で測定され、dB 値が高いほど分離が優れていることを示します。サーキュレータを選択するときは、信頼性の高い動作を保証し、システム内の干渉を最小限に抑えるために、高い絶縁値を持つものを選択することが重要です。当社の RF サーキュレータは、高い絶縁性を持つように設計されており、さまざまなアプリケーションで優れた性能を発揮します。

VSWR（電圧定在波比）

VSWR は、RF サーキュレータが接続されたコンポーネントのインピーダンスにどの程度適合しているかを示す尺度です。低い VSWR 値は、良好なインピーダンス整合を示します。これは、サーキュレータから反射される電力が少なく、その結果、パフォーマンスと効率が向上することを意味します。

VSWR は通常、1.2:1 や 1.5:1 などの比率で表されます。比率が低いほど、インピーダンスの整合が良好であることを示します。サーキュレータを選択するときは、最適なパフォーマンスを確保し、システムの電力損失を最小限に抑えるために、VSWR 値が低いサーキュレータを選択することが重要です。当社の RF サーキュレータは VSWR が低く設計されており、良好なインピーダンス整合と優れた性能を実現します。

サイズとフォームファクター

RF サーキュレータのサイズとフォームファクタも、特にスペースが限られている用途では重要な考慮事項です。アプリケーションによってはサーキュレーターのサイズやフォームファクターが異なる場合があり、システムに適合するサーキュレーターを選択することが重要です。

サプライヤーとして、当社はさまざまなアプリケーションのニーズを満たすために、さまざまなサイズとフォームファクターのさまざまな RF サーキュレータを提供しています。ポータブルデバイス用のコンパクトなサーキュレーターが必要な場合でも、高出力システム用の大型サーキュレーターが必要な場合でも、当社は適切なソリューションを提供します。

アプリケーション固有の考慮事項

RF サーキュレータを選択する際には、上記の一般的な要素に加えて、アプリケーション固有の考慮事項もいくつか考慮する必要があります。

通信システム

携帯電話ネットワークや衛星通信システムなどの通信システムでは、送信信号と受信信号を分離するために RF サーキュレータが使用されます。通信システム用のサーキュレータを選択する場合、信頼性の高い動作と高品質の通信を確保するには、周波数範囲、挿入損失、絶縁、VSWRなどの要素を考慮することが重要です。

レーダーシステム

レーダー システムには、高電力レベルを処理し、高周波数で動作できる RF サーキュレータが必要です。レーダー システム用のサーキュレータを選択する場合は、正確な検出と信頼性の高い動作を確保するために、高電力処理能力、低挿入損失、高絶縁、低 VSWR を備えたものを選択することが重要です。

試験および測定機器

テストおよび測定機器では、RF サーキュレータは、さまざまなコンポーネントとテスト ポートの間で信号をルーティングするために使用されます。テストおよび測定機器用のサーキュレータを選択する場合は、正確な測定と信頼性の高い動作を確保するために、周波数範囲、挿入損失、絶縁、VSWR などの要素を考慮することが重要です。

結論

特定のアプリケーションに適切な RF サーキュレータを選択することは、システムのパフォーマンスと効率に大きな影響を与える可能性がある重要な決定です。周波数範囲、電力処理、挿入損失、絶縁、VSWR、サイズ、フォームファクタ、およびアプリケーション固有の要件などの要素を考慮することで、ニーズに最適なサーキュレータを選択できます。

当社はRFサーキュレータのサプライヤーとして、お客様のニーズに応える高品質な製品の提供に努めてまいります。当社の RF サーキュレータは、周波数範囲、電力処理、挿入損失、絶縁、VSWR、サイズの点で優れた性能を発揮するように設計されています。ご使用のアプリケーションに適した RF サーキュレータをお探しの場合は、要件について話し合い、当社の製品ラインナップを検討するために、お気軽にお問い合わせください。お客様の RF システムに最適なソリューションを見つけるために、お客様と協力できることを楽しみにしています。

参考文献

• ポザール、DM (2011)。マイクロ波工学 (第 4 版)。ワイリー。
• コリン、レバノン州 (2001)。マイクロ波工学の基礎 (第 2 版)。ワイリー。
• GL マッセイ、ヤング L.、および救急救命士ジョーンズ (1964 年)。マイクロ波フィルター、インピーダンス整合ネットワーク、および結合構造。マグロウヒル。
