適切なRF負荷を選択する方法は？

無線周波数（RF）テクノロジーの世界に関しては、適切なRF負荷を選択することは、RFシステムのパフォーマンスと信頼性に大きな影響を与える可能性のある重要な決定です。信頼できるRFはサプライヤーをロードし、この選択プロセスに伴う複雑さを理解しています。このブログ投稿では、情報に基づいた選択をするのに役立ついくつかの重要な考慮事項を共有します。

RFロードの理解

選択プロセスを掘り下げる前に、RF負荷とその機能を基本的に理解することが不可欠です。 RF負荷は、RFパワーを吸収するように設計されたパッシブデバイスです。これらは、RFおよびマイクロ波システムでのテスト、キャリブレーション、マッチングなど、幅広いアプリケーションで使用されています。 RF負荷の主な目的は、既知のインピーダンスを提供し、RFエネルギーをシステムに反映せずに消散することです。

RF負荷を選択する際に考慮すべき重要な要素

電力処理能力

考慮すべき最も重要な要因の1つは、RF負荷の電力処理能力です。これは、負荷が過熱したり、損傷を維持せずに安全に消散できるRF電力の量によって決定されます。アプリケーションで予想される最大パワーレベルを超える電力評価を備えた負荷を選択することが重要です。これにより、負荷が一時的なパワースパイクを処理し、安全性のマージンを提供できるようになります。たとえば、システムが通常100ワットで動作する場合は、少なくとも150ワットの電力評価でRF負荷を選択することをお勧めします。

周波数範囲

RF負荷の周波数範囲は、もう1つの重要な考慮事項です。さまざまなアプリケーションが異なる周波数で動作し、負荷は関心の周波数範囲全体にわたって一貫したインピーダンスを提供できる必要があります。 RF負荷を選択するときは、指定された周波数範囲がシステムの動作周波数に一致するか、それを超えることを確認します。たとえば、アプリケーションが2〜4 GHz周波数帯域で動作する場合、この範囲内で最適に実行するように設計されたRF負荷を選択します。

インピーダンス

インピーダンスマッチングは、RFシステムの効率的な電力伝達に不可欠です。 RF負荷のインピーダンスは、ソースとシステムの残りの部分のインピーダンスと一致する必要があります。 RFシステムで最も一般的なインピーダンス値は50オームですが、75オームなどの他の値も特定のアプリケーションで使用されます。システムに適切なインピーダンス値を持つRFロードを必ず選択してください。不一致のインピーダンスは、システムのパフォーマンスを低下させ、コンポーネントに損傷を与える可能性のある信号反射につながる可能性があります。

VSWR（電圧立位波比）

VSWRは、RF負荷がシステムのインピーダンスとどれだけうまく一致するかを測定する尺度です。低VSWRは良いインピーダンスの一致を示しますが、高いVSWRは重要な反射があることを意味します。 RF負荷を選択するときは、通常1.2：1未満の低いVSWR値を探します。より低いVSWRは、より効率的な電力伝達を保証し、信号の歪みのリスクを減らします。

RF負荷のタイプ

RF負荷にはいくつかのタイプがあり、それぞれに独自の特性とアプリケーションを備えています。いくつかの一般的なタイプには以下が含まれます。

• 終了：これらは、伝送ラインを終了し、信号反射を防ぐために使用されるシンプルで単一のポートRF負荷です。これらは、さまざまな電力評価とインピーダンス値で利用できます。
• ダミーロード：ダミー負荷は、テストとキャリブレーション中に実際の世界デバイスの負荷をシミュレートするために使用されます。高電力レベルを処理でき、高電力RFシステムでよく使用されます。

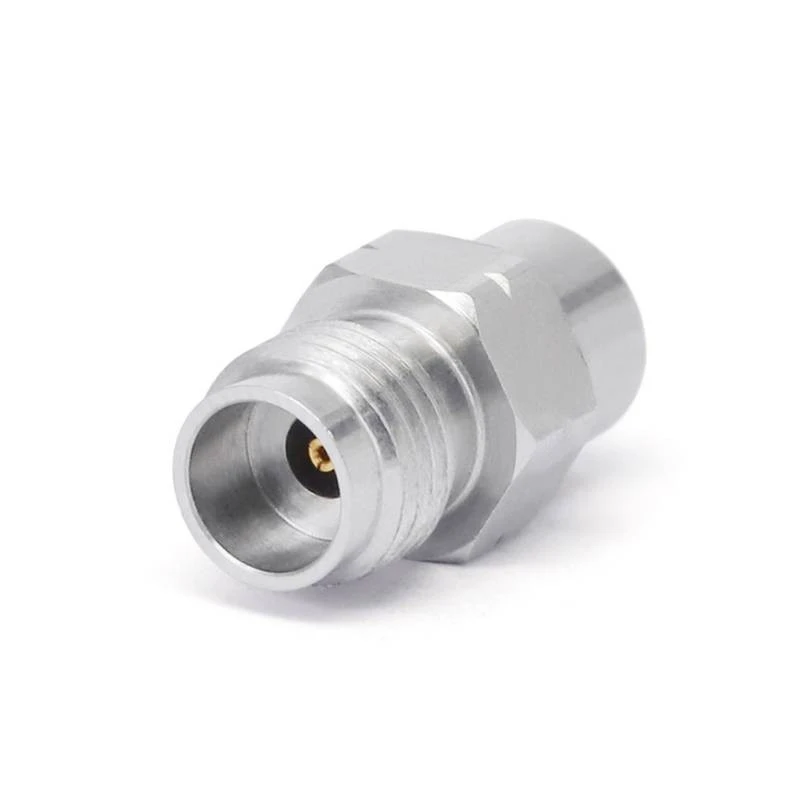

• コネクタロード：コネクタの負荷は、RFコネクタに直接接続するように設計されています。迅速かつ簡単なテストに便利で、SMA、N、BNCなどのさまざまなコネクタタイプで利用できます。

温度安定性

RF負荷の性能は、温度変化の影響を受ける可能性があります。優れたRF負荷は、幅広い動作温度で一貫した性能を確保するために優れた温度安定性を持つ必要があります。インピーダンスと電力処理に対する温度変動の影響を最小限に抑える材料と建設技術で設計された負荷を探してください。

物理的なサイズと取り付け

RF負荷の物理サイズと取り付けオプションも、特に空間に制約されたアプリケーションで重要な考慮事項です。システムに簡単に統合できる負荷を選択し、適切な取り付け構成を備えています。いくつかの荷物はラック - 取り付け用に設計されていますが、他の荷物はパネルの取り付けまたは機器への直接接続に適しています。

アプリケーション - 特定の考慮事項

RF負荷の選択は、特定のアプリケーションにも依存します。ここにいくつかの例があります：

臨床検査

臨床検査環境では、精度と再現性が非常に重要です。正確なテスト結果を確実にするために、高精度と低VSWRのRFロードを選択します。さらに、広い周波数範囲と調整可能な電力評価を搭載することは、さまざまなRFデバイスのテストに有益です。

通信システム

通信システムでは、信頼性と長期のパフォーマンスが不可欠です。高出力レベルや温度変動など、通信ネットワークの厳しい動作条件に耐えるように設計されたRF負荷を選択します。

レーダーシステム

レーダーシステムは、多くの場合、生成された大量のRFエネルギーを処理するために高電力RF負荷を必要とします。レーダーアプリケーションの需要を満たすために、高出力処理能力と高速応答時間を備えた負荷を探してください。

品質と信頼性

RFはサプライヤーをロードし、品質と信頼性の重要性を強調しています。 RF負荷を選択する場合、実績のある実績を持つ評判の良いメーカーから製品を選択することをお勧めします。高品質のRF負荷は、プレミアム材料と高度な製造プロセスを使用して構築され、長期のパフォーマンスと耐久性を確保します。認定と顧客レビューをチェックして、製品の品質を評価してください。

コスト - 利益分析

コストは重要な要因ですが、RF負荷を選択する際の唯一の決定要因であるべきではありません。負荷のパフォーマンス、信頼性、および機能を評価することにより、全体のコストと利益率を考慮してください。パフォーマンスと信頼性が向上したわずかに高価な負荷は、頻繁な交換の必要性を減らし、システムのダウンタイムを最小限に抑えることにより、長期的にはお金を節約できます。

結論

適切なRF負荷を選択することは、RFシステムの最適なパフォーマンスを確保するための複雑ですが不可欠なタスクです。電力処理容量、周波数範囲、インピーダンス、VSWR、負荷の種類、温度安定性、物理サイズ、およびアプリケーション - 特定の要件などの要因を考慮することにより、情報に基づいた決定を下すことができます。信頼できるRFロードサプライヤーとして、私はお客様の多様なニーズを満たす高品質のRF負荷を提供することにコミットしています。

アプリケーションに適したRF負荷を選択する際に質問がある場合、または支援が必要な場合は、お気軽にお問い合わせください。私たちの専門家チームは、RFシステムに最適なソリューションを見つけるのを支援する準備ができています。私たちはあなたと協力してあなたのRFプロジェクトをサポートする機会を楽しみにしています。

参照

• Pozar、DM（2011）。マイクロ波工学（第4版）。ワイリー。
• コリン、RE（2001）。マイクロ波工学の基礎（第2版）。ワイリー。
