RFアンプの温度効果を補う方法は？

ちょっと、そこ！ RFアンプのサプライヤーとして、これらの重要なコンポーネントの作品に温度がレンチを投げる方法を直接見ました。 RFアンプは、ワイヤレスの世界の名のないヒーローであり、明確な通信と効率的なデータ転送を確保するために信号を強化します。しかし、温度が変動し始めると、パフォーマンスが大きくなる可能性があります。したがって、このブログでは、RFアンプの温度効果を補う方法に関するいくつかのヒントを共有します。

RFアンプに対する温度の影響を理解する

ソリューションに飛び込む前に、RFアンプにとって温度がこのような問題である理由を簡単に見てみましょう。ご存知のように、RFアンプは、温度変化に非常に敏感なトランジスタなどの半導体デバイスで構成されています。温度が上昇すると、これらの半導体の電気特性が変化し、ゲインの減少、ノイズの増加、さらには増幅信号の歪みさえもたらされます。

裏側では、温度が下がると、アンプのパフォーマンスもヒットすることがあります。ゲインが増加する可能性があり、アンプが信号を飽和させて歪めます。また、極寒の場合、半導体デバイスは完全に動作を停止することさえあります。

そのため、ご覧のとおり、温度はRFアンプの性能に大きな影響を与える可能性があります。そのため、これらの効果を補償する方法を見つけ、温度が何であれ、アンプが最高に動作していることを確認することが非常に重要です。

温度効果を補正する方法

バイアステクニック

RFアンプの温度効果を補う最も一般的な方法の1つは、バイアス技術を使用することです。バイアスは、AmplifierにDC電圧または電流を適用して動作点を設定するプロセスです。バイアス電圧または電流を調整することにより、温度変動によって引き起こされる半導体デバイスの電気特性の変化に対抗できます。

たとえば、コモンエミッターアンプでは、温度補償バイアス回路を使用して、広い温度範囲で一定のコレクター電流を維持できます。これは、アンプのゲインを安定させ、その性能に対する温度の影響を減らすのに役立ちます。

熱管理

温度効果を補償するためのもう1つの重要な方法は、熱管理です。これには、手法を使用してアンプの温度を制御し、安全な動作範囲内に保つことが含まれます。これを行うには、次のような方法がいくつかあります。

• ヒートシンク：ヒートシンクは、アンプから熱を消費するように設計された受動的な冷却装置です。それらは、アンプの表面積を増やすことで機能し、周囲の環境により効率的に熱を伝達できるようにします。
• ファンと冷却システム：場合によっては、アンプの温度を制御し続けるために、ファンや液体冷却などのアクティブな冷却システムを使用する必要がある場合があります。これらのシステムは、特に高出力用途では、ヒートシンクだけよりも効果的な冷却を提供できます。
• 熱分離：熱分離には、アンプをシステム内の他の熱生成コンポーネントから分離することが含まれます。これは、アンプに移動する熱量を減らし、その温度を安全な範囲内に保つのに役立ちます。

温度補償コンポーネント

バイアス技術と熱管理に加えて、RFアンプの温度補償コンポーネントを使用することもできます。これらのコンポーネントは、温度の影響を補う方法で変化する電気特性を持つように設計されています。

たとえば、アンプ回路で温度補償抵抗器またはコンデンサを使用できます。これらのコンポーネントは、一定のゲインを維持し、アンプの性能に対する温度の影響を減らすのに役立ちます。

フィードバックループ

フィードバックループは、RFアンプの温度効果を補うもう1つの効果的な方法です。フィードバックループは、出力信号の一部を使用して入力信号を制御する回路です。フィードバック信号を調整することにより、温度変動によって引き起こされるアンプのパフォーマンスの変化に対抗できます。

たとえば、負のフィードバックアンプでは、出力信号は180度の位相シフトで入力に戻されます。これにより、アンプのゲインを減らし、広い温度範囲でその性能を安定させるのに役立ちます。

適切な補償方法を選択します

RFアンプの温度効果を補正することに関しては、すべてのサイズのソリューションはありません。最良の方法は、アンプのタイプ、動作温度範囲、アプリケーションの特定の要件など、さまざまな要因に依存します。

補償方法を選択する際に考慮すべきことがいくつかあります。

• 料金：温度補償コンポーネントの使用など、一部の補償方法は、他のコンポーネントよりも高価になる場合があります。それが提供する利益に対して、報酬方法のコストを比較検討する必要があります。
• 複雑：フィードバックループの使用など、一部の補償方法は、他のものよりも複雑になる場合があります。報酬方法を選択する際に、技術的な専門知識と利用可能なリソースを考慮する必要があります。
• パフォーマンス要件：アプリケーションのパフォーマンス要件は、最良の補償方法を決定する上で役割を果たします。たとえば、低ノイズの高いゲインアンプが必要な場合は、より洗練された補償方法を使用する必要がある場合があります。

結論

RFアンプの温度効果を補うことは、幅広いアプリケーションで信頼できるパフォーマンスを確保するために不可欠です。バイアステクニック、熱管理、温度補償コンポーネント、フィードバックループを使用することにより、温度変動によって引き起こされる半導体デバイスの電気特性の変化に対抗し、アンプを最高に動作させることができます。

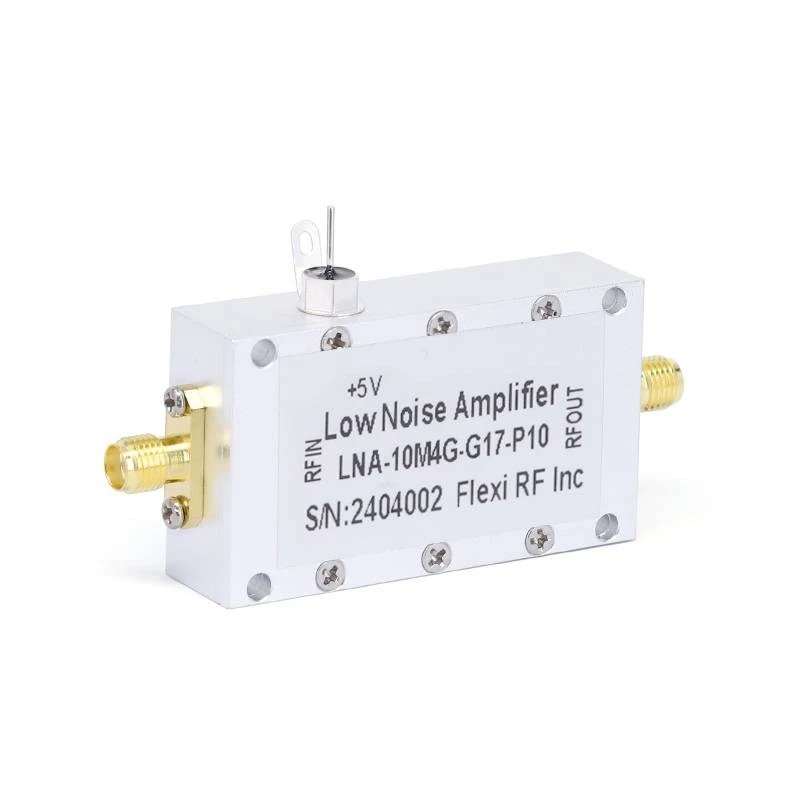

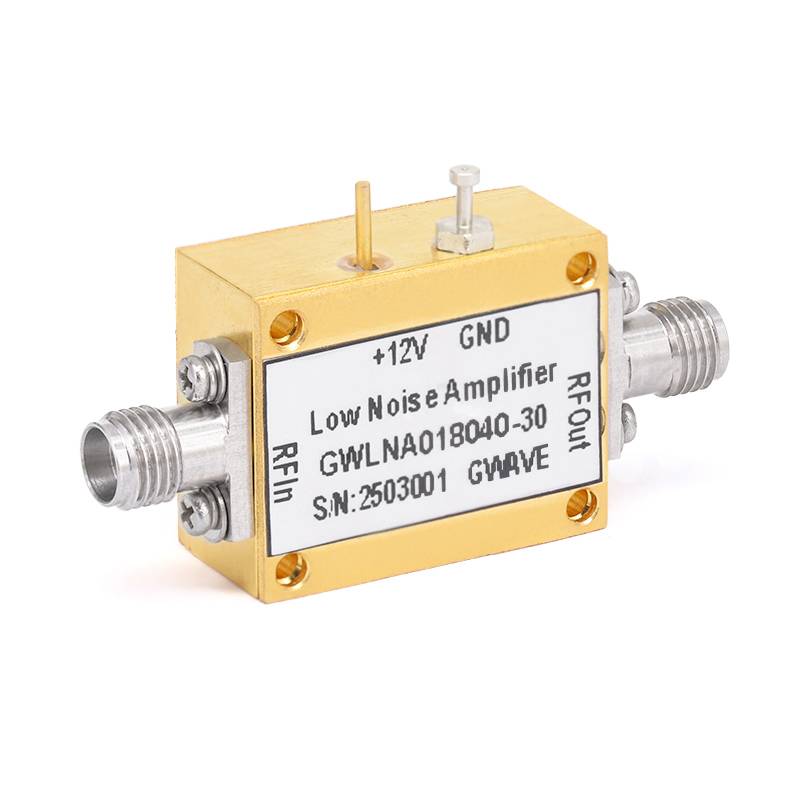

広い温度範囲でうまく機能するように設計されたRFアンプの市場にいる場合は、必ずチェックしてください低ノイズアンプ。私たちのアンプは、最新のテクノロジーを使用して構築されており、温度が何であれ、優れたパフォーマンスと信頼性を提供するように設計されています。

ご質問がある場合、または特定の要件について話し合いたい場合は、お気軽にご連絡ください。お客様のアプリケーションに適したRFアンプを見つけ、操作を成功させるために必要なサポートを提供していただければ幸いです。

参照

• Razavi、B。（2017）。 RFマイクロエレクトロニクス。プレンティスホール。
• ゴンザレス、G。（2018）。マイクロ波トランジスタアンプ：分析と設計。プレンティスホール。
• Pozar、DM（2019）。マイクロ波工学。ワイリー。
