RF アンプの安定性を確保するにはどうすればよいですか?
伝言を残す
やあ、RF愛好家の皆さん！ RF アンプのサプライヤーとして、私はこれらの悪者を安定に保つことがいかに重要であるかを直接見てきました。このブログでは、RF アンプの安定性を確保する方法についていくつかのヒントを紹介します。
基本から始めましょう。 RF アンプの安定性とは正確には何ですか?簡単に言えば、安定したアンプとは、通常の動作条件下で発振したり故障したりしないアンプのことです。発振は信号を混乱させ、干渉を引き起こし、さらにはアンプ自体を損傷する可能性があります。したがって、それは絶対に避けたいと考えています。
1. 適切なコンポーネントの選択
アンプの安定性を確保するための最初のステップは、適切なコンポーネントを選択することです。これには、トランジスタ、抵抗、コンデンサ、インダクタが含まれます。各コンポーネントはアンプのパフォーマンスにおいて重要な役割を果たしており、低品質の部品や不一致の部品を使用すると不安定になる可能性があります。
トランジスタの場合、ゲイン、雑音指数、電力処理などのパラメータを検討する必要があります。トランジスタのゲインが高すぎると、アンプが発振しやすくなる可能性があります。一方、ゲインが低いトランジスタでは、十分な増幅が得られない可能性があります。トランジスタの周波数範囲も考慮する必要があります。当社のアンプの動作周波数に適している必要があります。
抵抗、コンデンサ、およびインダクタは、バイアス、結合、および整合に使用されます。たとえば、バイアス抵抗はトランジスタの DC 動作点を設定します。これらの抵抗が適切に選択されていない場合、トランジスタが必要な領域で動作せず、不安定になる可能性があります。コンデンサとインダクタはインピーダンス整合のために使用されます。アンプと負荷の間のインピーダンスが適切に一致すると、電力が効率的に伝送され、発振の原因となる反射の可能性が減ります。
2. 入力と出力のマッチング
インピーダンスマッチングはアンプの安定性にとって非常に重要です。アンプの入力インピーダンスと出力インピーダンスがそれぞれソースインピーダンスと負荷インピーダンスに一致すると、反射を最小限に抑えることができます。反射によりアンプ内に定在波が発生し、発振を引き起こす可能性があります。
インピーダンス整合には、整合ネットワークの使用など、さまざまな手法を使用できます。これらのネットワークはコンデンサとインダクタで構成できます。たとえば、単純な L - ネットワークを使用して、負荷インピーダンスをアンプの出力インピーダンスに一致させることができます。 Pi ネットワークや T ネットワークのような、より複雑なマッチング ネットワークもあり、より広い周波数範囲にわたってより優れたマッチングを実現できます。

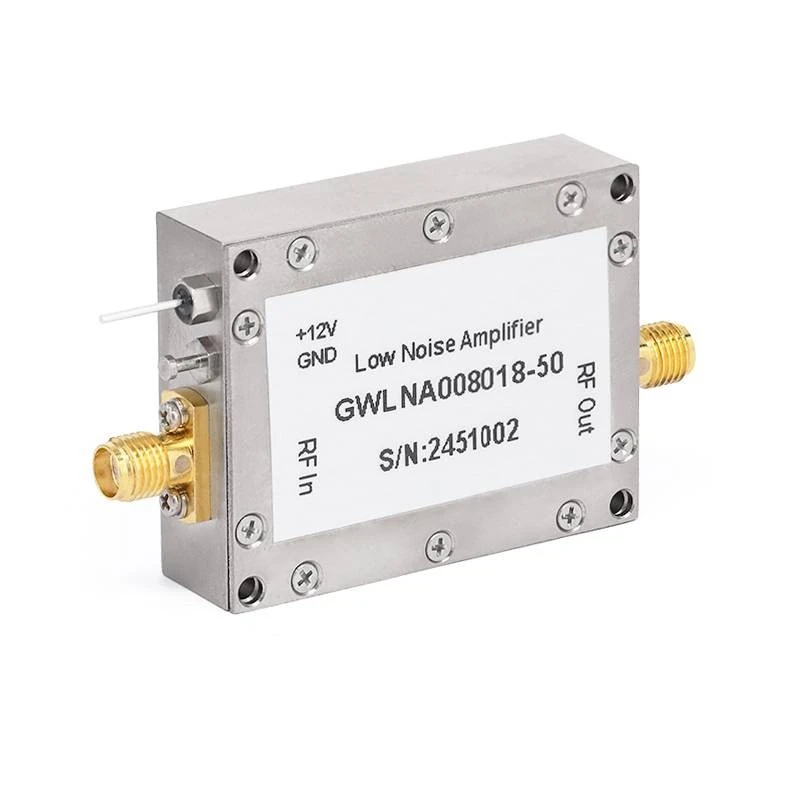

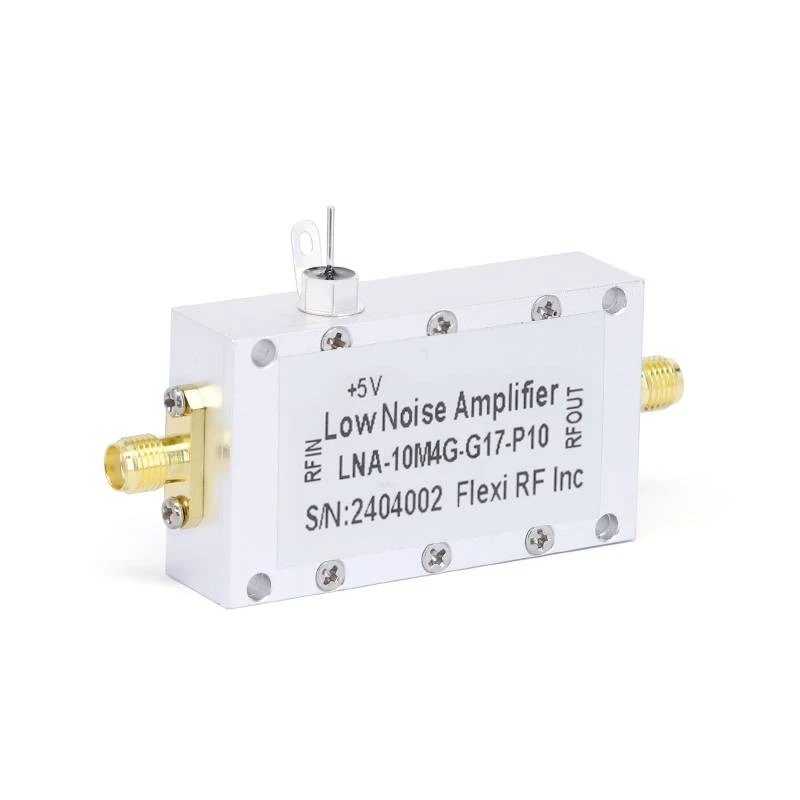

当社では、入出力マッチングに優れたRFアンプを各種取り揃えております。私たちをチェックしてください220GHz ローノイズアンプ、90GHzローノイズアンプ、 そして18GHzローノイズアンプ。これらのアンプは、安定した動作を保証するために適切なマッチングネットワークを使用して設計されています。
3. バイアス回路
バイアスはアンプの安定性におけるもう 1 つの重要な要素です。バイアス回路は、トランジスタの DC 動作点を設定します。安定したバイアス回路により、トランジスタは線形領域で動作し、安定した増幅を実現できます。
バイアス回路には、固定バイアス、自己バイアス、分圧バイアスなど、さまざまな種類があります。分圧器バイアスは、広範囲の動作条件にわたって優れた安定性を提供するため、最も一般的に使用されるバイアス回路の 1 つです。 2つの抵抗を使用して電源電圧を分割し、トランジスタのベース電圧を設定します。
バイアス回路を設計する際には、温度変化などの要因を考慮する必要があります。トランジスタは温度に敏感であり、その特性は温度によって変化する可能性があります。優れたバイアス回路は、これらの温度変化を補償し、動作点を安定に保つことができる必要があります。
4. PCB レイアウト
プリント基板 (PCB) のレイアウトは、アンプの安定性に大きな影響を与える可能性があります。 PCB レイアウトの設計が不十分だと、不要な寄生容量や寄生インダクタンスが生じ、発振が発生する可能性があります。
PCB レイアウトを設計する際には、次の点に注意する必要があります。
- コンポーネントの配置: コンポーネントを互いに近づけて配置し、相互接続する配線の長さを最小限に抑えます。長い配線はアンテナとして機能し、電磁エネルギーを放射する可能性があり、干渉や不安定性を引き起こす可能性があります。
- 接地: 適切な接地計画が不可欠です。グランドループを避けるために、単一点グランドまたはスターグランド構成を使用する必要があります。グランド ループによりノイズが発生し、アンプが不安定になる可能性があります。
- 電源デカップリング: コンポーネントの電源ピンの近くにデカップリング コンデンサを使用します。これらのコンデンサは、電源からの高周波ノイズを除去し、アンプの性能に影響を与えるのを防ぎます。
5. フィードバック
フィードバックを使用してアンプの安定性を向上させることができます。フィードバックには、正のフィードバックと負のフィードバックの 2 種類があります。正帰還はアンプのゲインを増加させることができますが、アンプが不安定になる可能性もあります。一方、負のフィードバックはゲインを低下させますが、アンプの安定性、直線性、帯域幅を改善します。
負のフィードバックを使用してアンプのゲインを制御し、パラメーター変動の影響を軽減できます。たとえば、フィードバック パスに抵抗を使用してアンプのゲインを設定できます。この抵抗の値を調整することで、負のフィードバックの量を制御し、アンプのゲインを制御できます。
6. 熱管理
熱はアンプの安定性に大きな影響を与える可能性があります。アンプの温度が上昇すると、コンポーネントの特性が変化し、不安定になる可能性があります。
アンプの適切な熱管理を確保する必要があります。これは、ヒートシンク、ファン、またはその他の冷却装置を使用して行うことができます。ヒートシンクは、コンポーネントによって発生した熱を放散するために使用されます。コンポーネントの表面積が増加し、周囲の環境により効率的に熱を伝達できるようになります。ファンを使用すると、ヒートシンク上の空気の流れが増加し、冷却効率がさらに向上します。
7. テストとモニタリング
アンプが設計および構築されたら、その性能をテストして監視する必要があります。スペクトラム アナライザ、ネットワーク アナライザ、オシロスコープなどのさまざまなテスト機器を使用して、アンプのゲイン、周波数応答、安定性を測定できます。
テストプロセス中に、発振や異常な周波数応答などの不安定性の兆候を探すことができます。問題が検出された場合は、アンプの設計やコンポーネントを調整して安定性を向上させることができます。
また、アンプのパフォーマンスを長期的に監視する必要もあります。温度や湿度などの環境要因は変化する可能性があり、これらの変化はアンプの安定性に影響を与える可能性があります。アンプのパフォーマンスを監視することで、変化を早期に検出し、修正措置を講じることができます。
結論として、RF アンプの安定性を確保するには、適切なコンポーネントの選択、インピーダンス整合、バイアス、PCB レイアウト、フィードバック、熱管理、テストを組み合わせる必要があります。当社では、RF アンプを設計および製造する際に、これらすべての要素を考慮します。当社は、高品質で安定した RF アンプをお客様に提供することに尽力しています。
RF アンプの購入に興味がある場合、またはアンプの安定性についてご質問がある場合は、お気軽にお問い合わせください。お客様のニーズに最適なソリューションを見つけるお手伝いをいたします。
参考文献
- ゴンザレス、ギレルモ。マイクロ波トランジスタ増幅器: 解析と設計。プレンティス・ホール、1997年。
- ポザール、デビッド M. マイクロ波工学。ワイリー、2011 年。
