RFアンプの出力インピーダンスを整合させるにはどうすればよいですか?

ちょっと、そこ！ RF アンプのサプライヤーとして、私は最近、RF アンプの出力インピーダンスを整合させる方法について多くの質問を受けています。これは重要なトピックなので、いくつかの洞察を皆さんと共有できることを嬉しく思います。

まず最初に、インピーダンスマッチングがなぜそれほど重要なのかについて話しましょう。 RF アンプの世界では、インピーダンスのマッチングは完璧なダンス パートナーを見つけるようなものです。アンプの出力インピーダンスが負荷 (アンプが接続されているデバイス) のインピーダンスと一致すると、最大の電力伝送が保証されます。これは、アンプの能力を最大限に活用し、信号の反射を低減していることを意味します。信号の反射は、効率の低下、ノイズの増加、さらにはアンプの損傷など、あらゆる種類の問題を引き起こす可能性があります。

では、RF アンプの出力インピーダンスを整合するにはどうすればよいでしょうか?いくつかの異なる方法がありますが、最も一般的な方法のいくつかを説明します。

1. マッチングネットワークの利用

インピーダンスを整合させる最も一般的な方法の 1 つは、整合ネットワークを使用することです。整合ネットワークは、負荷のインピーダンスと一致するようにアンプのインピーダンスを変換するように設計された回路です。マッチング ネットワークにはいくつかの種類がありますが、最も一般的な 2 つは L ネットワークと Pi ネットワークです。

L ネットワークは、インピーダンスを整合させるためのシンプルかつ効果的な方法です。これは、L 字型に配置された 2 つのリアクタンス部品 (インダクタまたはコンデンサ) で構成されます。これらのコンポーネントの値は、一致させようとしている入力インピーダンスと出力インピーダンスに基づいて計算されます。たとえば、アンプの出力インピーダンスが 50 オームで、負荷のインピーダンスが 25 オームである場合、L ネットワークは 50 オームのインピーダンスを 25 オームに変換するように設計できます。

Pi ネットワークは L ネットワークよりも少し複雑ですが、柔軟性が高くなります。これは、Pi 形に配置された 3 つのリアクティブ コンポーネントで構成されます。 Pi ネットワークを使用すると、より広範囲のインピーダンスを一致させることができ、一部のフィルタリング機能も提供できます。

マッチング ネットワークを設計するときは、高品質のコンポーネントを使用することが重要です。コンポーネントの品質が低いと損失が発生し、マッチング ネットワークのパフォーマンスに影響を与える可能性があります。信頼できるサプライヤーから、アンプのパフォーマンスに大きな違いをもたらす優れた RF コンポーネントを見つけることができます。

2. アンプのチューニング

出力インピーダンスを整合させるもう 1 つの方法は、アンプ自体を調整することです。一部の RF アンプには、出力インピーダンスを微調整できる調整可能なコンポーネントが備わっています。これは、より良い整合を実現するためにインピーダンスを微調整する必要がある場合に最適なオプションです。

たとえば、一部のアンプには、出力インピーダンスに影響を与える調整可能なバイアス設定があります。バイアスを調整することで、アンプの動作点を変更し、インピーダンスの整合性を改善できる可能性があります。ただし、間違った調整を行うとアンプが仕様外で動作し、損傷する可能性があるため、アンプを調整するときは注意することが重要です。

3. 変圧器の使用

変圧器を使用してインピーダンスを整合させることもできます。変圧器は 2 つの回路間の電圧と電流レベルを変更することによって機能し、これによりインピーダンスが効果的に変更されます。たとえば、降圧トランスを使用してアンプ出力のインピーダンスを下げ、より低いインピーダンスの負荷に適合させることができます。

トランスフォーマーには、他のマッチング方法に比べていくつかの利点があります。アンプと負荷の間に絶縁を提供できるため、一部のアプリケーションでは役立ちます。また、帯域幅も広いため、さまざまな周波数で良好に動作します。ただし、特に高出力アプリケーションの場合、変圧器は大きく、高価になる場合があります。

4. 適切なアンプの選択

良好なインピーダンスマッチングを確保する最も簡単な方法の 1 つは、負荷のインピーダンスに近い出力インピーダンスをすでに備えているアンプを選択することです。当社では、さまざまな用途に合わせて、さまざまな出力インピーダンスを備えた幅広いRFアンプを提供しています。

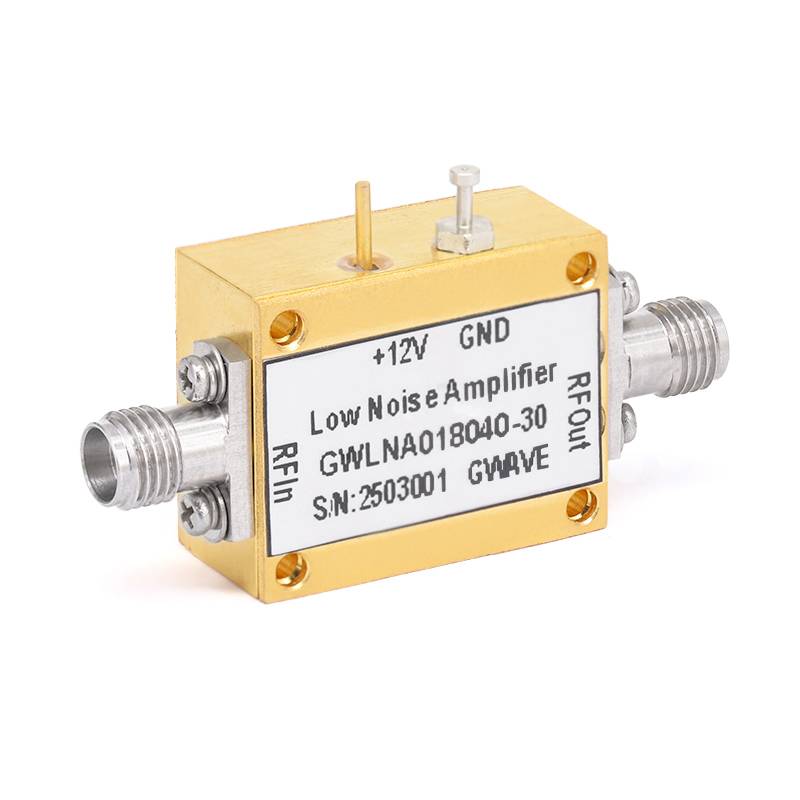

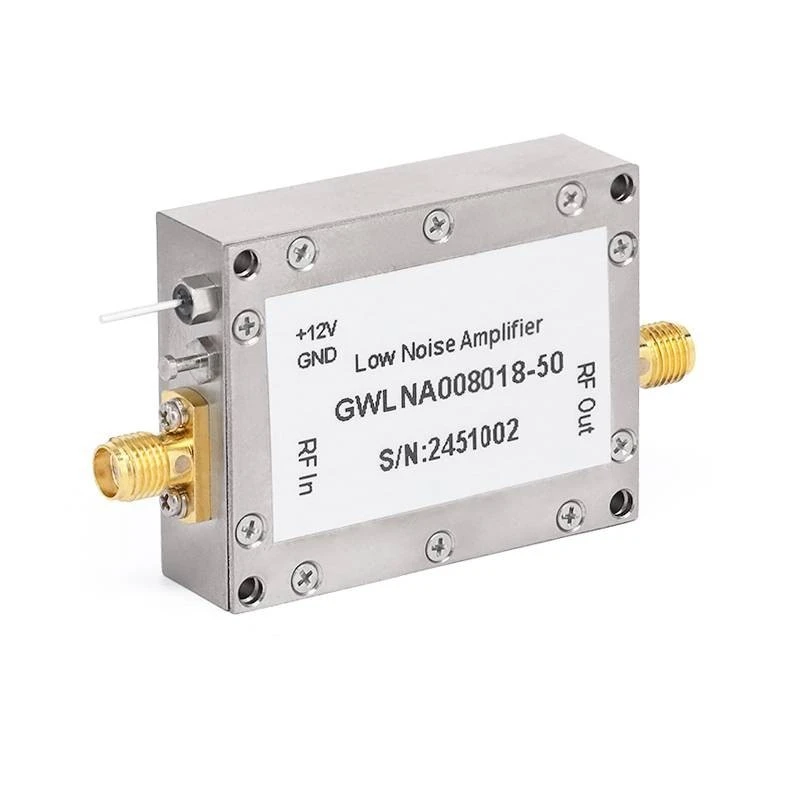

たとえば、出力インピーダンスが 50 オームの低ノイズ アンプが必要なプロジェクトに取り組んでいる場合、いくつかの優れたオプションが用意されています。私たちをチェックしてください40GHzローノイズアンプ、18GHzローノイズアンプ、 そして50GHzローノイズアンプ。これらのアンプは優れたパフォーマンスを提供するように設計されており、ニーズに合わせてさまざまな出力インピーダンスを使用できます。

テストと検証

出力インピーダンスを一致させる方法を実装したら、結果をテストして検証することが重要です。ネットワーク アナライザを使用して、アンプと負荷のインピーダンスと反射係数を測定できます。反射係数は、信号が負荷からどの程度反射されるかを示す尺度です。反射係数が低いということは、インピーダンスの整合が良好であることを示します。

インピーダンスの整合が期待したほど良くない場合は、整合ネットワークまたはアンプの設定を調整する必要がある場合があります。完全に一致させるには多少の試行錯誤が必要かもしれませんが、RF システムの最適なパフォーマンスを確保するには努力する価値があります。

結論

RF アンプの出力インピーダンスを整合させることは、RF システムのパフォーマンスと効率を確保するための重要なステップです。マッチングネットワークの使用、アンプの調整、トランスの使用、または最初から適切なアンプの選択のいずれを選択する場合でも、良好なインピーダンス整合を実現するために利用できる方法がいくつかあります。

インピーダンスマッチングでまだ問題が解決しない場合、またはプロジェクトに適した RF アンプをお探しの場合は、ためらわずにお問い合わせください。お客様の RF ニーズに最適なソリューションを見つけるお手伝いをいたします。あなたが小さなプロジェクトに取り組む趣味人であっても、業界のプロフェッショナルであっても、当社はあなたをサポートする専門知識と製品を持っています。詳細については、お気軽にお問い合わせください。RF アンプの要件についてご相談ください。
