RF 負荷のトラブルシューティングを行うにはどうすればよいですか?

RF 負荷のトラブルシューティングは少し面倒な作業ですが、適切なノウハウがあれば、管理可能なタスクになります。 RF 負荷のサプライヤーとして、私は長年にわたって相当な問題を経験し、いくつかのコツを学びました。 RF 負荷を効果的にトラブルシューティングする方法を詳しく見てみましょう。

RF 負荷の基本について

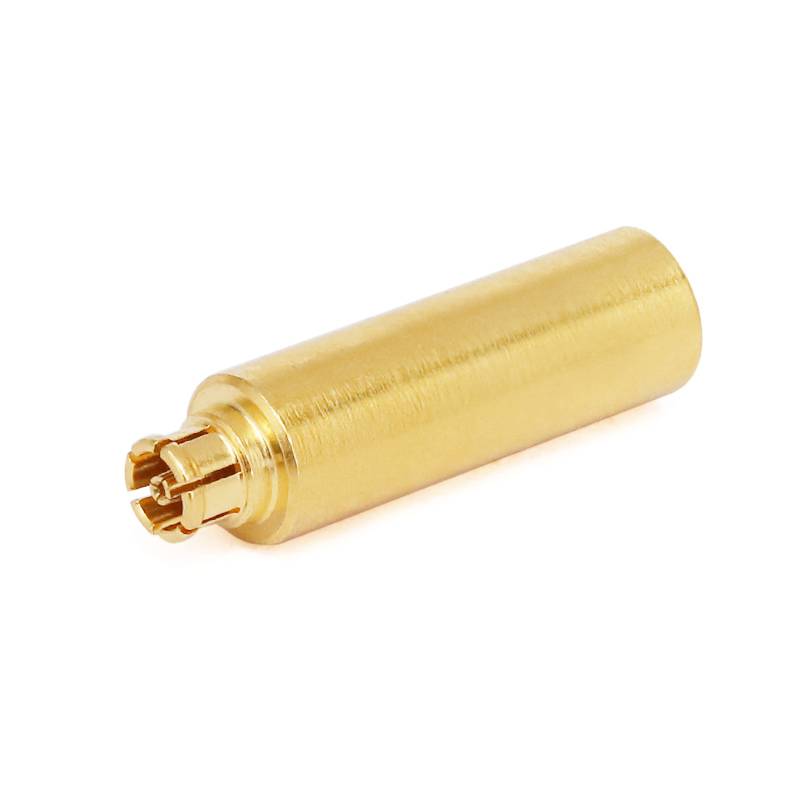

まず、RF 負荷とは何ですか? RF 負荷は、RF エネルギーを吸収し、熱として放散するデバイスです。これらは、送信機、受信機、その他の RF 機器のテストなど、さまざまな用途に使用されます。 RF 負荷には次のようなさまざまなタイプがあります。G3PO RF 負荷、SMA RF 負荷、 そしてGPO RF 負荷。各タイプには独自の仕様と特性があり、それらがパフォーマンスやどのような問題に遭遇するかに影響を与える可能性があります。

目視検査

RF 負荷のトラブルシューティングの最初のステップは、目視検査です。負荷自体をよく見てください。亀裂、へこみ、接続の緩みなどの物理的な損傷がないか確認してください。損傷した RF 負荷は、インピーダンス整合不良や完全な故障など、あらゆる種類の問題を引き起こす可能性があります。

コネクタを見てください。清潔で腐食はありませんか?コネクタが腐食すると、信号損失や不正確な測定が発生する可能性があります。腐食が見られる場合は、適切な接点クリーナーを使用してコネクタを清掃してみてください。洗浄剤を使用する場合は、必ず製造元の指示に従ってください。

また、RF 負荷に接続されているケーブルを確認してください。ワイヤーの擦り切れや絶縁体の損傷など、摩耗の兆候がないか確認してください。ケーブルに欠陥があると、システムにノイズや干渉が発生し、正確な測定値を取得することが困難になる可能性があります。

インピーダンス試験

RF 負荷の最も重要な側面の 1 つは、そのインピーダンスです。インピーダンスは、負荷が RF エネルギーの流れにどのように抵抗するかを示す尺度です。ほとんどの RF 負荷は、特定のインピーダンス (通常は 50 オーム) を持つように設計されています。負荷のインピーダンスがオフの場合、反射や定在波が発生する可能性があり、RF システムのパフォーマンスに影響を与える可能性があります。

RF 負荷のインピーダンスをテストするには、インピーダンス アナライザーまたはネットワーク アナライザーが必要です。これらは、さまざまな周波数にわたってデバイスのインピーダンスを測定できる特殊な機器です。アナライザを RF 負荷に接続し、指示に従って測定を実行します。

測定されたインピーダンスが仕様値と大きく異なる場合は、負荷に問題がある可能性があります。製造上の欠陥、物理的な損傷、またはコネクタの問題が原因である可能性があります。場合によっては、負荷を調整してインピーダンスを修正できる場合もありますが、負荷を交換する必要がある場合もあります。

パワーハンドリング

考慮すべきもう 1 つの重要な要素は、RF 負荷の電力処理能力です。すべての RF 負荷には最大電力定格があり、これは安全に放散できる RF 電力の最大量を示します。負荷を定格よりも高い電力レベルで動作させようとすると、過熱して故障する可能性があります。

電力処理に問題があるかどうかを確認するには、負荷に適用されている RF 信号の電力レベルを知る必要があります。パワーメーターを使用して電力を測定できます。測定された電力を RF 負荷の最大電力定格と比較します。

電力レベルが定格に近い、または定格を超えている場合は、措置を講じる必要があります。 RF 信号の電力を減らすか、より高い電力定格の負荷を使用することができます。過熱は負荷に損傷を与えるだけでなく、安全上のリスクを引き起こす可能性があるため、この問題にできるだけ早く対処することが重要です。

周波数応答

RF 負荷は、特定の周波数範囲で動作するように設計されています。指定された周波数範囲外の負荷を使用している場合、期待どおりに動作しない可能性があります。 RF 負荷の周波数応答は、その性能が周波数によってどのように変化するかを表します。

周波数応答をテストするには、スペクトラム アナライザまたはネットワーク アナライザを使用できます。これらのツールは、さまざまな周波数で RF 信号の振幅と位相を測定できます。結果をグラフにプロットして、周波数範囲にわたって負荷がどのように動作するかを確認します。

周波数応答が平坦でない場合、または大幅な変動がある場合は、負荷に問題があることを示している可能性があります。設計上の欠陥、製造上の欠陥、またはシステム内の他のコンポーネントからの干渉が原因である可能性があります。場合によっては、追加のフィルタリングまたはイコライゼーション技術を使用することで、周波数応答の問題を補償できる場合があります。

シグナルインテグリティ

RF 負荷のトラブルシューティングを行う場合は、信号の完全性を考慮することも重要です。適切な RF 負荷では、信号に重大な歪みやノイズが発生しないはずです。信号の完全性をチェックするには、信号発生器とオシロスコープを使用できます。

既知の RF 信号を生成し、RF 負荷に適用します。次に、オシロスコープを使用して出力信号を測定します。出力信号を入力信号と比較します。振幅、位相、波形形状の変化など、歪みの兆候がないかどうかを確認します。

重大な歪みに気付いた場合は、RF 負荷の問題が原因である可能性があります。負荷の非線形性、不十分なインピーダンス整合、または他のソースからの干渉が原因である可能性があります。歪みの原因をさらに調査し、適切な措置を講じる必要がある場合があります。

温度試験

温度は、RF 負荷のパフォーマンスに大きな影響を与える可能性があります。負荷が RF エネルギーを熱として放散すると、その温度が上昇する可能性があります。温度が高くなりすぎると、負荷のインピーダンス、電力処理、および周波数応答に影響を与える可能性があります。

RF 負荷の温度をテストするには、赤外線温度計または熱電対を使用できます。負荷の動作中に温度を測定します。測定温度をメーカーが指定する最大動作温度と比較してください。

温度が上限に近づいているか、上限を超えている場合は、負荷の冷却を改善する必要があります。熱の放散を助けるために、ヒートシンクまたは冷却ファンを使用できます。場合によっては、過熱を防ぐために RF 信号の電力を下げる必要があるかもしれません。

較正

RF 負荷の精度を維持するには、定期的な校正が不可欠です。時間の経過とともに、RF 負荷の性能は、経年劣化、温度変化、環境条件などの要因により変化する可能性があります。キャリブレーションにより、負荷が指定された許容範囲内で動作していることが保証されます。

ほとんどの RF 負荷は定期的に (通常は年に 1 回、またはメーカーの推奨に従って) 校正する必要があります。 RF 負荷を校正するには、RF 負荷を校正研究所に送る必要があります。研究所は特殊な機器を使用して負荷の性能を測定し、必要に応じて調整して指定された許容範囲内に戻します。

結論

RF 負荷のトラブルシューティングは複雑なプロセスになる場合がありますが、次の手順に従うことで、多くの一般的な問題を特定して解決できます。必ず目視検査から始めて、次にインピーダンス、電力処理、周波数応答、信号の完全性、および温度のテストに進みます。負荷の精度を確保するには、定期的な校正も重要です。

RF 負荷のトラブルシューティングに依然として問題がある場合、またはアプリケーションに新しい RF 負荷が必要な場合は、ためらわずにお問い合わせください。 RF 負荷のサプライヤーとして、当社は以下を含む高品質の RF 負荷を幅広く取り揃えています。G3PO RF 負荷、SMA RF 負荷、 そしてGPO RF 負荷。当社は、お客様のニーズに適した負荷を見つけるお手伝いをし、RF システムのスムーズな動作を維持するために必要なサポートを提供します。要件について話し合い、調達プロセスを開始するには、今すぐお問い合わせください。
