クラス A RF アンプの長所と短所は何ですか?

ちょっと、そこ！ RF アンプのサプライヤーとして、私はこれらの気の利いたデバイスをかなり長い間扱ってきました。今日は、クラス A RF アンプの世界に飛び込み、その長所と短所についてお話します。

クラス A RF アンプの利点から始めましょう。まず第一に、優れた直線性を提供します。直線性は、出力信号が入力信号を正確に再現していることを意味するため、RF アンプでは重要です。つまり、歪みが非常に少ないということです。これは、ハイエンド オーディオ システムや一部の種類の通信システムなど、信号の忠実度が重要なアプリケーションでは非常に重要です。たとえば、多くの異なる周波数を含む複雑な無線信号を送信しようとしている場合、クラス A アンプは、それらすべての周波数がごちゃ混ぜになることなく相手側に送信されるようにします。

クラス A RF アンプのもう 1 つの優れた点は、高調波歪みが低いことです。高調波は、元の信号周波数の倍数である不要な周波数です。高調波歪みが多い場合、同じ周波数範囲内の他の信号に干渉を引き起こす可能性があります。クラス A アンプはこれらの高調波を最小限に抑えるため、混雑した RF 環境では大きな利点となります。

クラス A アンプも比較的シンプルな設計です。他のクラスの RF アンプと比較して、理解と構築が容易です。このシンプルさは、開発コストの削減と設計サイクルの短縮につながります。小規模な製造業者や愛好家にとって、これは大きな利点となります。クラス A アンプを稼働させるのにロケット科学者である必要はありません。

さて、周波数特性について話しましょう。クラス A RF アンプは通常、広くて平坦な周波数応答を持っています。これは、ゲインを大幅に損なうことなく、広範囲の周波数にわたって信号を増幅できることを意味します。低周波 RF 信号を扱う場合でも、高周波 RF 信号を扱う場合でも、クラス A アンプはそれらを適切に処理できます。たとえば、私たちの18GHzローノイズアンプは、クラス A アンプの広い周波数応答能力を活用して、18 GHz 範囲で優れたパフォーマンスを提供するように設計されています。

ただし、他のテクノロジーと同様に、クラス A RF アンプもすべてが晴れやかというわけではありません。注意しなければならない重大な欠点がいくつかあります。

最大の欠点の 1 つは効率が低いことです。クラス A アンプは電力を大量に消費することで知られています。これらは、入力信号がない場合でも、アクティブデバイス (通常はトランジスタ) が常に導通した状態で動作します。この一定の伝導は、多くの電力が熱として無駄になることを意味します。実際、クラス A アンプの理論上の最大効率はわずか 50% ですが、実際のアプリケーションではそれよりもはるかに低く、場合によっては 20 ～ 30% 程度になることもあります。これは、バッテリ駆動のデバイスや、電力消費が重要な要素であるアプリケーションでは大きな問題です。たとえば、ポータブル RF デバイスを構築している場合、クラス A アンプの消費電力が高いため、バッテリがすぐに消耗し、デバイスの実行時間が短縮される可能性があります。

クラス A アンプによって発生する熱は、単なる電力消費の問題ではありません。それは信頼性の問題でもあります。過度の熱により、アンプ内のコンポーネントが時間の経過とともに劣化し、寿命が短くなり、故障が頻繁に発生する可能性があります。アンプを冷却するために優れた放熱ソリューションに投資する必要があり、システム全体のコストと複雑さが増大します。

もう一つの欠点は、出力が限られていることです。クラス A アンプは、高出力アプリケーションにはあまり適していません。効率が低く、熱放散の問題があるため、クラス A アンプに大量の電力を供給することは困難です。信号を非常に高い電力レベルまで増幅する必要がある場合は、クラス B やクラス C など、他のクラスのアンプを検討する必要がある場合があります。

コストの点では、クラス A アンプの設計は比較的シンプルですが、全体的なコストは依然として高くなる可能性があります。良好な直線性と低歪みを確保するための高品質コンポーネントの必要性と、ヒートシンク ソリューションのコストが増加する可能性があります。これにより、コスト重視のアプリケーションにとってクラス A アンプの魅力が薄れる可能性があります。

サイズについてもお話しましょう。ヒートシンクの要件と、高消費電力に対処するためのより大きな電源の必要性により、クラス A アンプは他のタイプのアンプよりも大型になる傾向があります。これは、一部のタイプのモバイル デバイスやコンパクトな RF システムなど、スペースが限られているアプリケーションでは問題になる可能性があります。

これらの欠点があっても、クラス A RF アンプが輝ける状況はまだたくさんあります。たとえば、一部の科学研究機器やハイエンドのオーディオ システムなど、信号品質が最優先されるアプリケーションでは、線形性と低歪みの利点が低効率と高コストの欠点を上回ります。

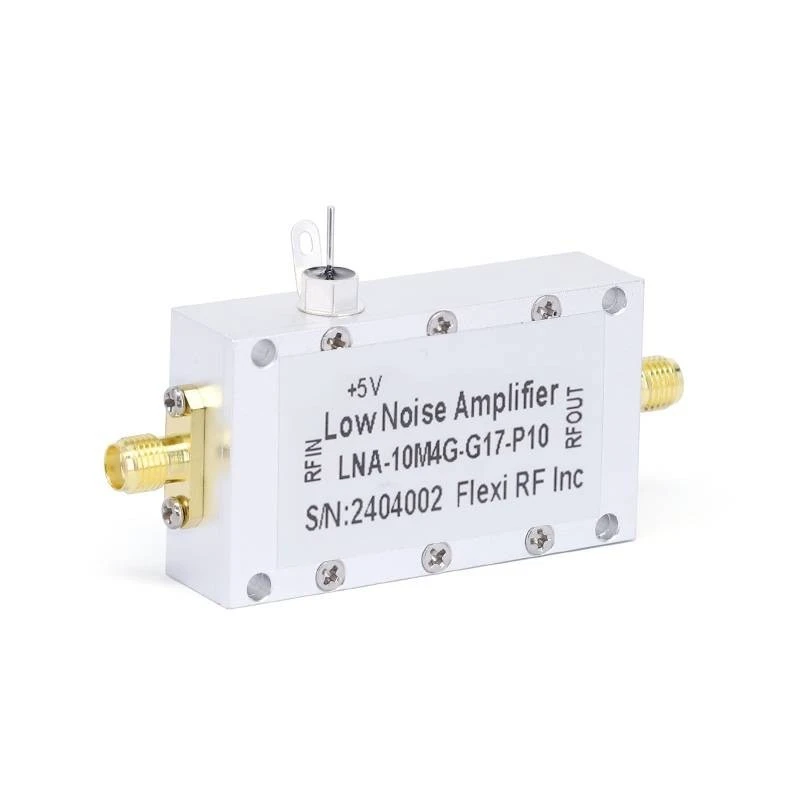

当社の RF アンプに興味がある場合は、以下の製品も提供しています90GHzローノイズアンプそして170GHzローノイズアンプ。これらの製品は、高周波アプリケーションの特定のニーズを満たすように設計されており、クラス A アンプの固有の特性を活用しながら、いくつかの欠点を軽減するよう努めています。

したがって、RF アンプの市場にいて、クラス A アンプを検討している場合は、長所と短所を慎重に比較検討することが重要です。消費電力、信号品質、コストなど、特定のアプリケーション要件を考慮してください。ご質問がある場合、またはニーズについてさらに詳しく話し合いたい場合は、お気軽にお問い合わせください。私たちは、お客様のプロジェクトに最適な RF アンプ ソリューションを見つけるお手伝いをします。大規模な製造業者であっても、小規模な趣味愛好家であっても、当社はお客様のニーズを満たす専門知識と製品を持っています。会話を始めて、お客様の状況に適した RF アンプを提供するためにどのように協力できるかを見てみましょう。

参考文献

• Chris Bowickによる「RFアンプの設計」
• 「マイクロ波工学」デビッド・M・ポーザー著
