分散要素 RF アイソレータの用途は何ですか?

分散型 - 要素 RF アイソレータは、最新の無線周波数 (RF) システムに不可欠なコンポーネントであり、信号の管理と保護において重要な役割を果たしています。 RF アイソレータのサプライヤーとして、私たちはさまざまな業界でこれらのデバイスの多様で拡大し続けるアプリケーションを直接目撃してきました。このブログ投稿では、分散要素 RF アイソレータのさまざまなアプリケーションを詳しく掘り下げ、その重要性と利点に焦点を当てます。

1. 通信システム

電気通信は、RF アイソレータに大きく依存する最も重要な分野の 1 つです。携帯電話ネットワークなどの無線通信ネットワークでは、分散素子 RF アイソレータがパワーアンプ (PA) の出力で使用されます。主な目的は、PA を反射から保護することです。信号が PA からアンテナに送信されるとき、送信経路に沿ったインピーダンスの不整合により、信号の一部が PA に向かって反射する可能性があります。これらの反射は、不安定性、消費電力の増加、さらには PA の損傷を引き起こす可能性があります。

RF アイソレータは、反射信号を吸収および消散しながら、順方向信号を最小限の損失で通過させます。たとえば、高電力および高周波信号が一般的な 5G 基地局では、26.5GHz RF同軸アイソレータ採用されることが多いです。これらのアイソレータは、パワーアンプの効率的かつ安定した動作を保証し、基地局の全体的なパフォーマンスを向上させ、無線通信の品質を向上させます。

基地局に加えて、RF アイソレータはモバイル デバイスでも使用されます。スマートフォンでは、RF フロントエンド モジュールのパフォーマンスの最適化に役立ちます。送信機や受信機などのさまざまな RF コンポーネントを絶縁することで、アイソレータは干渉を防止し、信号対雑音比を向上させ、通話品質の向上とデータ転送速度の高速化につながります。

2. レーダーシステム

レーダー システムは、分散型素子 RF アイソレータが広く使用されているもう 1 つの分野です。レーダーは、電磁波を放射し、物体からの反射を分析して、その存在、位置、速度を検出することで機能します。レーダー送信機では、高出力送信機とアンテナの間に RF アイソレータが配置されます。これは、インピーダンスの不整合やレーダー近くの強力なターゲットの存在により、アンテナから反射される可能性のある高出力信号から送信機を保護するためです。

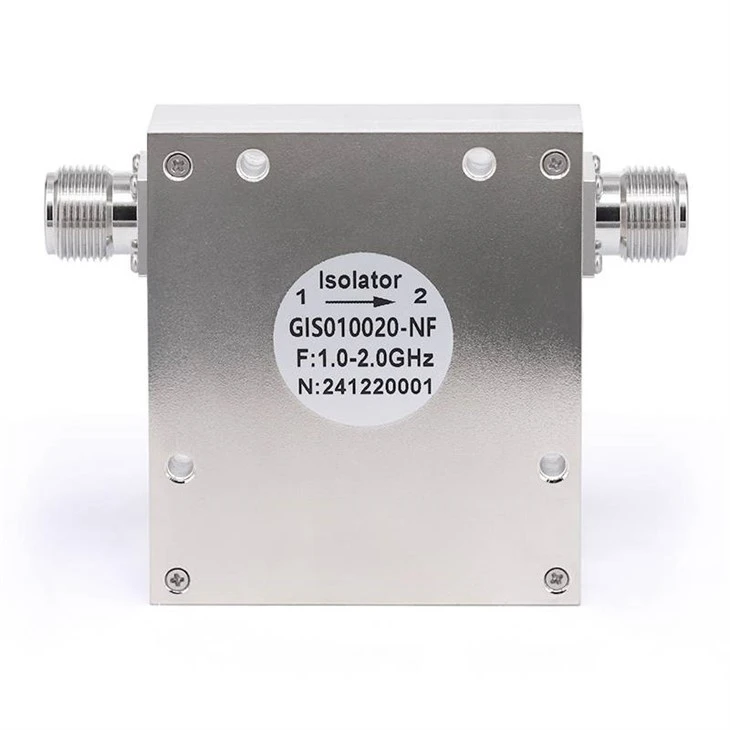

たとえば、高周波数で動作する軍用レーダー システムでは、18GHz RF 同軸アイソレータが一般的に使用されます。これらのアイソレータはレーダー送信機の安定性を維持し、ターゲットの正確な検出と追跡を保証します。航空交通管制レーダーや気象レーダーなどの民間用途でも、RF アイソレータはシステムの信頼性の高い動作を確保する上で重要な役割を果たします。

3. 衛星通信

衛星通信システムは非常に感度が高く、正確な信号制御が必要です。分散型要素 RF アイソレータは、衛星ペイロードと地上ベースの通信局の両方で使用されます。衛星ペイロードでは、RF コンポーネントを反射や干渉から保護するためにアイソレータが使用されます。宇宙環境は過酷であり、RF システムに何らかの異常が発生すると、通信能力が大幅に失われる可能性があります。

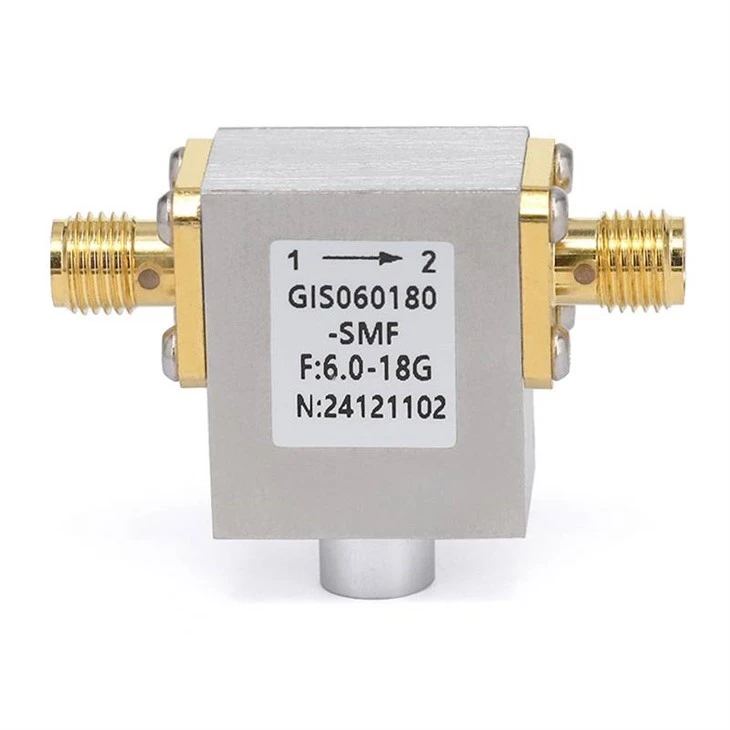

地上のステーションでは、RF アイソレータはステーションと衛星間の信号の送受信の最適化に役立ちます。たとえば、衛星テレビ放送システムでは、6GHz RF 同軸アイソレータ地上局から衛星、そしてエンドユーザーの受信機までのテレビ信号の高品質伝送を保証するために使用できます。

4. 試験および測定機器

テストおよび測定の分野では、正確で信頼性の高い測定には RF アイソレータが不可欠です。 RF コンポーネントまたはシステムをテストする場合、反射や干渉を防ぐためにテスト機器を被試験デバイス (DUT) から隔離することが重要です。 RF アイソレータを使用すると、一方向の信号パスを作成し、テスト信号が DUT からの反射の影響を受けないようにすることができます。

たとえば、ネットワーク アナライザでは、RF アイソレータを使用して、RF デバイスの散乱パラメータ (S パラメータ) の測定精度を向上させることができます。アイソレータはソースを負荷から隔離することにより、反射によって引き起こされる測定誤差を低減し、より正確で再現性のあるテスト結果を提供します。

5. 医療機器

RF 技術を使用する医療機器も、分散素子 RF アイソレータの使用から恩恵を受けます。磁気共鳴画像法 (MRI) システムなどの一部の医療画像装置では、RF 送信機と受信機を反射から保護するために RF アイソレータが使用されます。これらのアイソレータは、画像処理で使用される RF 信号の安定性と精度を確保し、高品質の医療画像を実現するのに役立ちます。

さらに、高周波アブレーション (RFA) システムなどの一部の RF ベースの医療機器では、電力の流れを制御し、電源やその他のコンポーネントを反射による損傷から保護するために RF アイソレータが使用されます。これにより、医療機器の安全かつ効果的な操作が保証されます。

6. 産業および科学研究

産業および科学研究では、RF アイソレータはさまざまな RF 関連の実験やアプリケーションに使用されます。たとえば、粒子加速器では、RF 出力分布を制御し、RF 源を反射から保護するために RF アイソレータが使用されます。これらのアイソレータは、高エネルギー物理実験を行うために重要な加速器の安定した動作を保証するのに役立ちます。

プラスチック溶接や食品加工などの産業用 RF 加熱用途では、負荷による反射から RF 発生器を保護するために RF アイソレータが使用されます。これにより、RF 加熱プロセスの効率と信頼性が向上します。

RF アイソレータのサプライヤーとして、当社はさまざまな用途におけるこれらのデバイスの重要性を理解しています。当社は、以下を含む幅広い高品質 RF アイソレータを提供しています。26.5GHz RF同軸アイソレータ、6GHz RF 同軸アイソレータ、 そして18GHz RF 同軸アイソレータ。当社の製品は、さまざまな業界の厳しい要件を満たすように設計されており、優れた絶縁性能、低い挿入損失、および高い電力処理能力を提供します。

特定の用途向けの RF アイソレータが必要な場合は、調達とさらなる議論のために当社にお問い合わせください。当社の専門家チームは、お客様の RF ニーズを満たす専門的なアドバイスとソリューションを提供する準備ができています。

参考文献

• ポザール、DM (2011)。マイクロ波工学 (第 4 版)。ワイリー。
• コリン、レバノン州 (1992)。マイクロ波工学の基礎 (第 2 版)。マグロウ - ヒル。
