集中素子 RF アイソレータの用途は何ですか?

ちょっと、そこ！ RF アイソレータのサプライヤーとして、集中素子 RF アイソレータの世界に飛び込み、その素晴らしいアプリケーションについてお話しできることにとても興奮しています。それでは、集中素子 RF アイソレータとは正確には何でしょうか?これらは、RF 信号を一方向に流し、反対方向にはブロックするパッシブ 2 ポート デバイスです。この一方向特性により、RF およびマイクロ波システムの負荷には必須の製品となります。

無線通信システム

まずは無線通信システムから始めましょう。今日の世界では、スマートフォン、タブレット、スマートウォッチなどを介して、常に接続を維持することが重要です。集中要素 RF アイソレータは、これらのシステムで重要な役割を果たします。

たとえば、基地局では、アイソレータは電力増幅器 (PA) とアンテナの間に配置されます。 PA は高出力 RF 信号を送り出し、放送波経由でデータを送信します。ただし、インピーダンスの不整合や環境要因により、アンテナから反射が戻ってくることがあります。これらの反射は PA のパフォーマンスを妨害し、過熱したり故障したりする可能性があります。そこで集中素子型 RF アイソレーターが登場します。反射電力を吸収して PA を保護し、信号がアンテナにスムーズに送られるようにします。

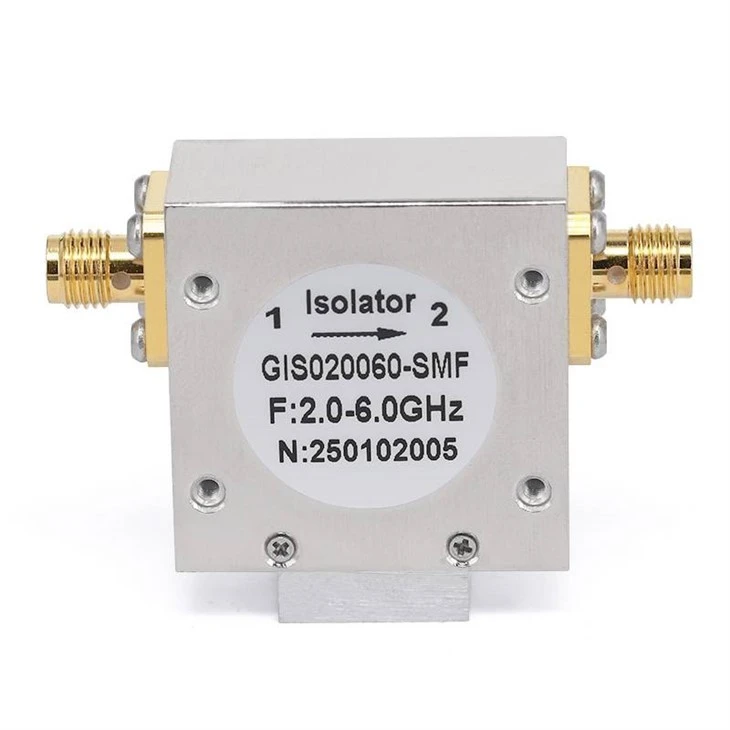

私たちが愛用するスマートフォンなどのモバイル デバイスの場合、スペースは非常に貴重です。集中素子 RF アイソレータはコンパクトで、これらのデバイスの小型フォーム ファクタに簡単に統合できるため、ここでは最適です。これらは、クリアな音声通話と高速データ転送に不可欠な送受信信号の品質を維持するのに役立ちます。無線通信用の高周波アイソレータに興味がある場合は、当社の製品をチェックしてください。18GHz RF 同軸アイソレータ。

レーダーシステム

レーダー システムは、集中素子 RF アイソレータが活躍するもう 1 つの分野です。レーダーは、航空交通管制から軍事監視に至るまで、幅広い用途に使用されています。

レーダー送信機では、高出力 RF ソースを反射から保護するためにアイソレータが使用されます。レーダーは RF エネルギーの短いパルスを送信し、物体から反射するエコーを受信します。ただし、無線通信と同様に、システム自体内で反射が発生する可能性があります。これらの反射は干渉を引き起こし、レーダーの精度を低下させる可能性があります。アイソレータは、これらの不要な反射が RF ソースに到達するのを防ぎ、レーダーが最高の状態で動作できるようにします。

受信機側では、受信機の異なる段間の分離を改善するためにアイソレータが使用されます。これにより、ノイズが軽減され、レーダーの感度が向上し、長距離にある小さな物体も検出できるようになります。私たちの40GHz RF 同軸アイソレータ高周波レーダー用途に最適です。

試験および測定機器

試験および測定機器は、正確な結果を得ることを目的としています。集中素子 RF アイソレータは、この分野では不可欠なコンポーネントです。

信号発生器では、負荷インピーダンスが発生器の出力に影響を与えるのを防ぐためにアイソレータが使用されます。信号発生器は、クリーンで安定した RF 信号を生成する必要があります。ただし、接続されている負荷のインピーダンスが発電機の出力インピーダンスと異なる場合、反射が発生して信号が歪む可能性があります。アイソレータはバッファとして機能し、信号発生器が一定の負荷インピーダンスを認識し、高品質の信号を生成できるようにします。

スペクトラム アナライザもアイソレータから恩恵を受けます。これらのデバイスは、RF 信号の周波数スペクトルを分析するために使用されます。アイソレータは、入力信号とスペクトラム アナライザの内部回路間の干渉を軽減するのに役立ちます。これにより、測定の精度が向上し、信号のより正確な分析が可能になります。テストおよび測定用のアイソレータをお探しの場合は、26.5GHz RF同軸アイソレータぴったりかもしれません。

医療機器

医療機器は、集中素子 RF アイソレータが効果を発揮するもう 1 つの分野です。 MRI 装置や RF アブレーション システムなどの装置では、装置の安全性とパフォーマンスを確保するためにアイソレータが使用されます。

MRI 装置では、RF 送信機を反射から保護するために RF アイソレータが使用されます。 MRI は RF パルスを使用して体内の詳細な画像を作成します。これらの RF パルスは正確で安定している必要があります。反射により RF フィールドが変化し、画像にアーチファクトが生じる可能性があります。アイソレータは RF パルスの品質を維持するのに役立ち、鮮明で正確な MRI 画像が得られます。

RF アブレーション システムは、高周波 RF エネルギーを使用して腫瘍などの異常組織を破壊します。これらのシステムでは、体内の複雑な電気環境から RF 発生器を保護するためにアイソレータが使用されます。 RF エネルギーがターゲット組織に正確に届けられるようにし、周囲の健康な組織への損傷のリスクを最小限に抑えます。

衛星通信

衛星通信は、宇宙を介して長距離にわたって信号を送受信することを目的としています。集中要素 RF アイソレータは衛星システムに不可欠です。

衛星の送信機では、アイソレータは、衛星が軌道上を移動する際のアンテナのインピーダンスの変化によって発生する可能性のある反射から高出力アンプを保護します。これらの反射は電力損失を引き起こし、アンプの効率を低下させる可能性があります。アイソレータはアンプが最適なレベルで動作することを保証し、衛星が強力でクリアな信号を地球に送信できるようにします。

地上局側では、受信システムの異なる部分間の絶縁を改善するためにアイソレータが使用されます。これはノイズと干渉を軽減するのに役立ちます。これは、何百万マイルも離れた衛星からの弱い信号を受信するために非常に重要です。

結論

ご覧のとおり、集中素子 RF アイソレータはさまざまな業界で幅広い用途に使用されています。無線デバイスの接続維持、レーダー システムの精度の向上、試験および測定機器の精度の確保、医療機器の安全性の向上、衛星通信の可能化など、これらの小さなデバイスは大きな役割を果たしています。

特定のアプリケーション向けの高品質 RF アイソレータをお探しの場合は、当社が対応します。当社は、お客様のニーズを満たすために、さまざまな周波数と仕様の幅広いアイソレータを提供しています。詳細について、または調達についての話し合いを開始したい場合は、お気軽にお問い合わせください。私たちは、あなたのプロジェクトに最適な RF アイソレータを見つけるお手伝いをします。

参考文献

• ポザール、DM (2011)。マイクロ波工学 (第 4 版)。ワイリー。
• コリン、レバノン州 (2001)。マイクロ波工学の基礎 (第 2 版)。ワイリー。
