コネクタの過剰な負荷によって引き起こされる一般的な障害にはどのようなものがありますか?

電子部品の世界では、コネクタはシームレスな信号伝送と電気接続を確保する上で極めて重要な役割を果たします。コネクタ負荷の大手サプライヤーとして、私は過剰なコネクタ負荷がさまざまなシステムにもたらす可能性のある課題を直接目撃してきました。このブログは、実際の経験と業界の知識に基づいて、過度のコネクタ負荷によって引き起こされる一般的な障害に光を当てることを目的としています。

コネクタの負荷について

障害を詳しく調べる前に、コネクタの負荷とは何かを理解することが重要です。コネクタ負荷とは、動作中にコネクタにかかる電気的および機械的ストレスを指します。これらの負荷は、電流、電圧、機械的力、熱応力などの形をとることがあります。これらの負荷がコネクタの定格容量を超えると、さまざまな問題が発生する可能性があります。

過剰なコネクタ負荷による一般的な障害

電気的故障

コネクタの過剰な負荷によって引き起こされる最も一般的な故障の 1 つは、電気的故障です。コネクタに定格容量を超える電流が流れると、過熱する可能性があります。過熱は、コネクタ内の抵抗により熱の形で電力が放散されるために発生します。温度が上昇すると、コネクタ材料の電気特性が変化する可能性があります。たとえば、金属接点の導電性が低下し、抵抗が増加する可能性があります。この抵抗の増加により、加熱の問題がさらに悪化し、悪循環が生じます。

極端な場合には、過熱により金属接点が溶けたり融合したりする可能性があります。これにより短絡が発生し、電気システム全体が混乱する可能性があります。短絡は、同じ回路に接続されている他のコンポーネントにも損傷を与える可能性があり、高額な修理やシステムのダウンタイムにつながる可能性があります。

過剰な負荷に関連するもう 1 つの電気的障害は、信号の劣化です。コネクタは、最小限の損失で信号を伝送するように設計されています。ただし、負荷が高すぎると、信号品質が低下する可能性があります。これは、電気通信やデータセンターなどの高速データ伝送アプリケーションでは特に重要です。コネクタが過負荷になると、高周波信号は干渉や減衰を受けやすくなります。ノイズの増加と信号強度の低下は、データ エラー、パケット損失、およびシステム全体のパフォーマンスの低下につながる可能性があります。

機械的故障

コネクタに過度の負荷がかかると、機械的故障が発生する可能性もあります。不適切な取り付け、振動、過剰な引っ張ったり押したりする力など、さまざまな手段によってコネクタに機械的ストレスがかかる可能性があります。コネクタが機械的に過負荷になると、コネクタの物理的な完全性が損なわれる可能性があります。

たとえば、過度のストレスがかかると、コネクタのハウジングに亀裂が入ったり破損したりする可能性があります。ハウジングは内部コンポーネントを保護し、信号伝送のための安定した環境を提供するように設計されています。ハウジングにひびが入ると、接点が埃、湿気、その他の汚染物質にさらされる可能性があり、コネクタの性能がさらに低下する可能性があります。

コネクタ内の接点も機械的に損傷する可能性があります。ピンやソケットが曲がったり折れたりして、電気的接触不良を引き起こす可能性があります。これにより、電気的接続が失われ、ランダムに回復される断続的な接続が発生する可能性があります。断続的な接続は診断が難しく、断続的なシステム障害を引き起こす可能性があり、多くの場合、完全な障害よりもトラブルシューティングが困難です。

さらに、振動によって時間の経過とともに接点が緩む可能性があります。これは、自動車産業や航空宇宙産業など、機器が絶えず動き続けるアプリケーションで特によく見られます。接点が緩むと抵抗が増加し、アーク放電が発生する可能性があり、接点が損傷し、電気的性能がさらに低下する可能性があります。

熱障害

熱応力は、コネクタの故障に寄与するもう 1 つの重要な要因です。前述したように、過度の電気負荷は過熱を引き起こす可能性があります。ただし、大電流が流れていない場合でも、熱放散が不十分だと熱の問題が発生する可能性があります。

コネクタは通常の動作中に接点の抵抗により熱を発生します。熱が効果的に放散されないと、コネクタの温度が危険なレベルまで上昇する可能性があります。これにより、コネクタ内の材料が膨張および収縮し、機械的ストレスや潜在的な損傷につながる可能性があります。

たとえば、コネクタのプラスチック ハウジングは高温下で変形する可能性があります。この変形は、コンタクトの位置合わせやコネクタ全体のフィット感に影響を与える可能性があります。極端な場合には、プラスチックが溶けて内部コンポーネントが露出し、コネクタが完全に故障する可能性があります。

コネクタの加熱と冷却を繰り返す熱サイクルも、材料の疲労を引き起こす可能性があります。時間の経過とともに、この疲労によりコネクタに亀裂や破損が生じ、信頼性と寿命が低下する可能性があります。

さまざまなタイプのコネクタ負荷への影響

過大な負荷によって引き起こされる障害は、コネクタの負荷の種類によって異なります。いくつかの具体的な種類のコネクタ負荷と、それらがどのような影響を受けるかを見てみましょう。

3.5mm RF 負荷

3.5mm RF 負荷は、無線周波数アプリケーションで一般的に使用されます。これらのコネクタは、高周波信号を低損失で処理できるように設計されています。 3.5mm RF 負荷に過剰な負荷がかかると、信号が大幅に劣化する可能性があります。高周波信号は、インピーダンスの変化と減衰の影響をより受けやすくなります。負荷が高すぎると、コネクタのインピーダンス整合が崩れ、反射や信号損失が発生する可能性があります。これは、無線通信デバイスやレーダー システムなどの RF システム全体のパフォーマンスに影響を与える可能性があります。

2.4mm RF 負荷

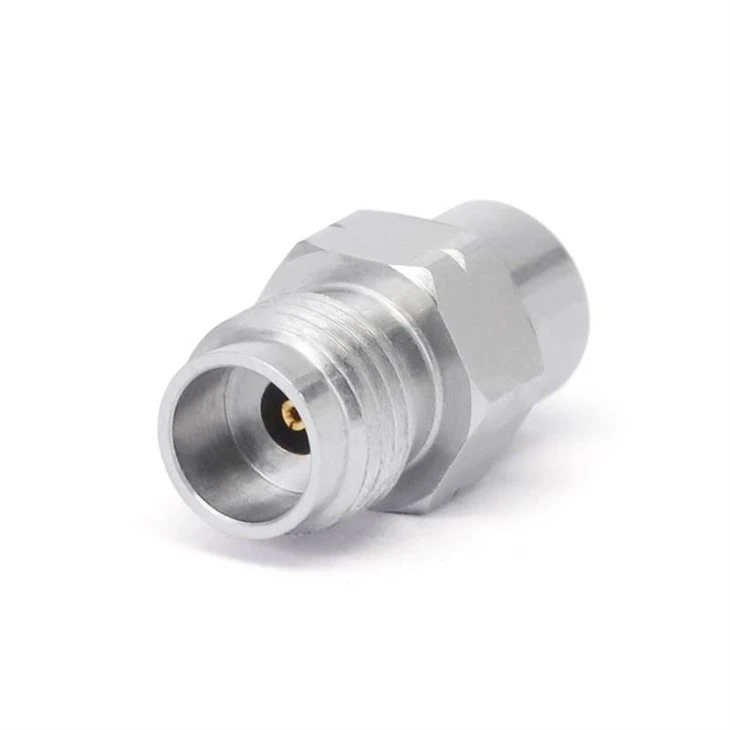

2.4mm RF 負荷は、テス​​トおよび測定機器などの高性能 RF アプリケーションでよく使用されます。これらのコネクタは、非常に高い周波数で動作するように設計されています。 2.4mm RF 負荷では、過剰な負荷により、重大な電気的および熱的問題が発生する可能性があります。これらのコネクタはサイズが小さいため、放熱面積が限られているため、過熱しやすくなります。過熱は、損失の増加や電力処理能力の低下など、コネクタの電気的特性の変化を引き起こす可能性があります。

1.0mm RF 負荷

1.0mm RF 負荷は、ミリ波通信システムなどの超高周波アプリケーションで使用されます。これらのコネクタは、過剰な負荷に対して非常に敏感です。ミリ波アプリケーションの高周波信号には、正確なインピーダンス整合と低損失が必要です。最適な負荷条件から逸脱すると、信号が大幅に低下し、システムの信頼性が低下する可能性があります。

コネクタの過負荷による故障の防止

コネクタ負荷のサプライヤーとして、私はこれらの故障を防ぐことの重要性を理解しています。過度のコネクタ負荷を回避するための戦略をいくつか示します。

• 適切なサイズ設定: 予想される電気的、機械的、熱的負荷に対応できる定格のコネクタを選択してください。コネクタを選択するときは、アプリケーションの最大電流、電圧、電力要件を考慮することが重要です。
• 正しい取り付け: コネクタが正しく取り付けられていることを確認してください。機械的ストレスを避け、適切な位置合わせを確保するために、製造元の取り付け手順に注意深く従ってください。
• 定期メンテナンス：コネクタの定期的な点検・メンテナンスを行ってください。摩耗、損傷、過熱の兆候がないか確認してください。コネクタを定期的に掃除して、ほこりや汚れを取り除いてください。
• 熱管理: コネクタが推奨温度範囲内で動作することを保証するために、ヒートシンクや冷却ファンなどの効果的な熱管理ソリューションを実装します。

結論

コネクタに過度の負荷がかかると、電気的、機械的、熱的障害など、さまざまな障害が発生する可能性があります。これらの障害は、電気および電子システムのパフォーマンスと信頼性に重​​大な影響を与える可能性があります。コネクタ負荷のサプライヤーとして、私は高品質の製品を提供し、お客様がこのような故障を防ぐよう支援することに尽力しています。

信頼性の高いコネクタ負荷が必要な場合、またはコネクタ負荷に関連する障害の防止についてご質問がある場合は、調達に関する話し合いのために当社にお問い合わせいただくことをお勧めします。当社には、お客様の特定のアプリケーションに適したコネクタの選択を支援し、システムの長期的な信頼性を確保するために必要なサポートを提供できる専門家チームがいます。
