モノリシック RF サーキュレータとハイブリッド RF サーキュレータの違いは何ですか?
伝言を残す
無線周波数 (RF) テクノロジーの分野では、サーキュレータは RF 信号の流れを管理する上で重要な役割を果たします。これらは受動的な非相反デバイスであり、信号がポートの周りで特定の方向に伝わることを可能にします。 RF サーキュレータには、モノリシック サーキュレータとハイブリッド サーキュレータの 2 つの一般的なタイプがあります。私は RF サーキュレータのサプライヤーとして、これら 2 つのタイプの独特の特性と用途を直接目撃してきました。このブログでは、それらの違いについて詳しく説明します。
1. 構造設計
モノリシック RF サーキュレータ
モノリシック RF サーキュレータは、単一の統合ユニットとして構築されています。フェライト材料、マイクロストリップまたはストリップライン回路、磁気構造などのコアコンポーネントは、単一の基板上に製造されます。この一体構造にはいくつかの利点があります。まず、高レベルの機械的安定性が得られます。すべてのコンポーネントが単一構造の一部であるため、外部からの振動や衝撃による位置ずれや機械的故障のリスクが少なくなります。
第 2 に、モノリシック サーキュレータはコンパクトな設計なので、スペースが重視される用途に最適です。たとえば、ハンドヘルド無線機や小型レーダー システムなどの小型フォーム ファクタの通信デバイスでは、モノリシック サーキュレータを限られた利用可能なスペースに簡単に統合できます。
ハイブリッドRFサーキュレータ
一方、ハイブリッド RF サーキュレータは、複数のディスクリート部品を組み合わせて構築されます。これらのコンポーネントには、個別のフェライト要素、コネクタ、プリント回路基板が含まれる場合があります。ハイブリッド サーキュレータはモジュール式であるため、設計の柔軟性が高まります。エンジニアは、アプリケーションの特定の要件に基づいて、さまざまなタイプのフェライト材料、コネクタ、回路構成を選択できます。
ただし、このモジュール化にはいくつかの欠点もあります。複数のコンポーネントを慎重に組み立てる必要があるため、位置ずれが発生する危険性が高くなります。組み立てプロセス中のわずかなずれにより、挿入損失の増加や絶縁の低下など、サーキュレータの性能が大幅に低下する可能性があります。
2. 性能特性
挿入損失
挿入損失は、信号がサーキュレータを通過するときに失われる信号電力の量を表すため、RF サーキュレータにとって重要な性能パラメータです。モノリシック サーキュレータは一般に、ハイブリッド サーキュレータと比較して挿入損失が低くなります。モノリシック サーキュレータの統合設計により、インターフェースの数と信号経路の不連続性が減り、信号の減衰が少なくなります。
高出力 RF 送信機など、信号強度が重要なアプリケーションでは、モノリシック サーキュレータの挿入損失が低いため、送信信号の完全性を維持できます。たとえば、衛星通信システムでは、モノリシック サーキュレータにより、送信機からの高出力 RF 信号が最小限の損失でアンテナに到達することが保証されます。
ハイブリッド サーキュレータは、ディスクリート コンポーネント構造のため、挿入損失が高くなる場合があります。異なるコンポーネント間のインターフェースにより反射や信号散乱が発生し、さらなる電力損失が発生する可能性があります。ただし、慎重な設計と高品質のコンポーネントの選択により、ハイブリッド サーキュレータの挿入損失を多くのアプリケーションで許容可能なレベルまで最小限に抑えることができます。
分離
絶縁はもう 1 つの重要な性能指標であり、非隣接ポート間での信号の漏洩を防ぐサーキュレータの能力を測定します。モノリシックサーキュレータは通常、優れた絶縁性能を提供します。統合された構造により、磁界が封じ込められ、ポート間の結合が軽減されます。
通信システムでは、異なる信号経路間の干渉を防ぐために高い絶縁が不可欠です。たとえば、トランシーバ システムでは、自己干渉を避けるために、サーキュレータはトランスミッタをレシーバから絶縁する必要があります。モノリシック サーキュレータはこの絶縁を効果的に達成し、トランシーバの適切な動作を保証します。
ハイブリッド サーキュレータも高い絶縁を提供できますが、より慎重な設計と調整が必要です。ポート間の結合を最小限に抑えるために、ディスクリートコンポーネントを配置して最適化する必要があります。場合によっては、ハイブリッド サーキュレータの絶縁性能を向上させるために、追加のシールドまたはフィルタリング コンポーネントが必要になる場合があります。
周波数応答
モノリシック サーキュレータは、多くの場合、ハイブリッド サーキュレータに比べて周波数応答が制限されます。モノリシック サーキュレータの統合設計は、製造プロセス中に特定の周波数範囲に合わせて最適化されます。モノリシックサーキュレータの周波数応答をいったん製造すると、変更するのは困難になる場合があります。

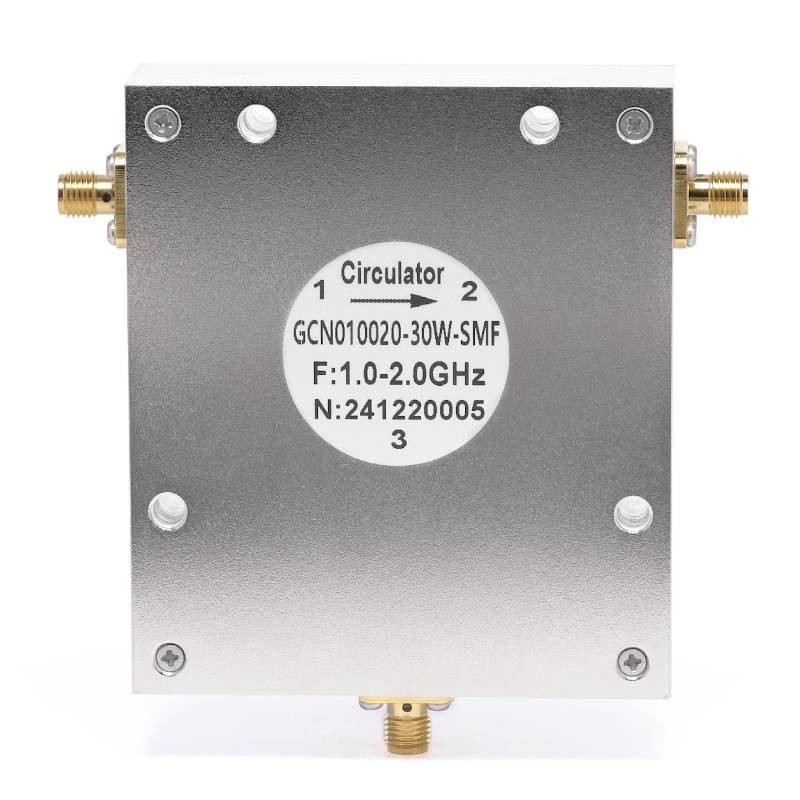

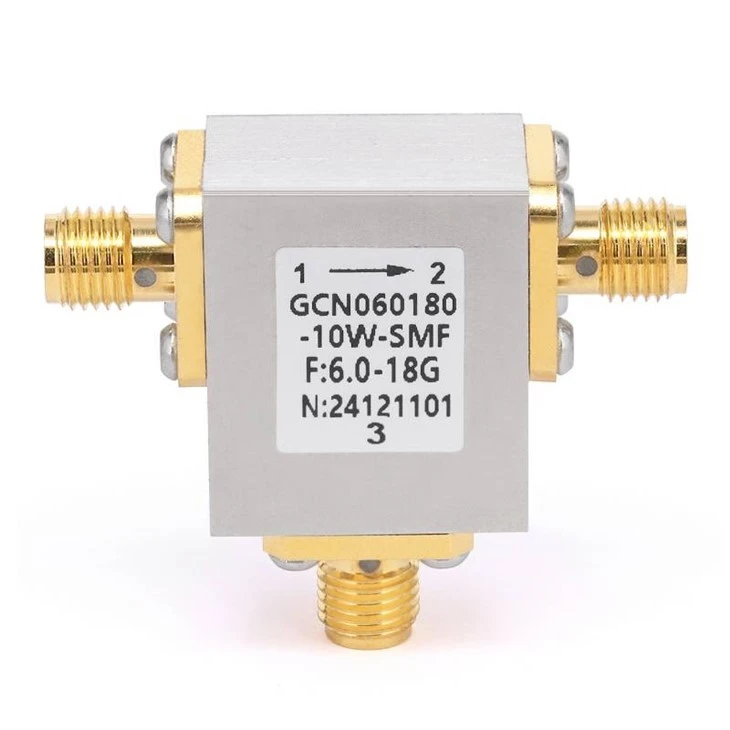

ハイブリッド サーキュレータはモジュール設計により、周波数応答の柔軟性が向上します。エンジニアは、さまざまなフェライト材料と回路構成を選択して、より広い周波数範囲を実現できます。たとえば、アプリケーションでサーキュレータが広い周波数帯域で動作する必要がある場合、この要件を満たすようにハイブリッド サーキュレータを設計できます。当社は、次のようなさまざまな周波数範囲のさまざまなサーキュレータを提供しています。26.5GHz RF同軸サーキュレータ、40GHz RF同軸サーキュレータ、 そして18GHz RF同軸サーキュレータ。
3. コストと製造上の考慮事項
料金
モノリシックサーキュレータは、一般にハイブリッドサーキュレータよりも製造コストが高くなります。モノリシックサーキュレータの製造プロセスには、フォトリソグラフィーや薄膜堆積などの高度な半導体製造技術が必要です。これらのプロセスには特殊な設備とクリーンルーム環境が必要であり、生産コストが増加します。
ハイブリッド サーキュレータは個別のコンポーネントで構成されているため、よりコスト効率が高くなります。コンポーネントはさまざまなサプライヤーから調達でき、組み立てプロセスは比較的簡単です。このため、ハイブリッド サーキュレータはコスト重視のアプリケーションにとって、より魅力的な選択肢となります。
製造の複雑さ
モノリシックサーキュレーターの製造は、複雑で高度に専門化されたプロセスです。サーキュレータの一貫した性能を確保するには、製造パラメータを正確に制御する必要があります。製造プロセスに偏差があると、モノリシック サーキュレータの性能に大きなばらつきが生じる可能性があります。
ハイブリッド サーキュレータは、慎重な組み立てが必要ですが、製造の複雑さは比較的低いです。個別コンポーネントは、組み立てプロセス中に簡単にテストして、必要に応じて交換できます。これにより、製造プロセスの柔軟性が向上し、製造時間を短縮できます。
4. アプリケーション
モノリシック RF サーキュレータ
モノリシック RF サーキュレータは、高性能、コンパクトなサイズ、信頼性が必要なアプリケーションで一般的に使用されます。レーダー システムや通信衛星などの軍事および航空宇宙用途では、優れた性能と高い信頼性により、モノリシック サーキュレータが好まれます。モノリシック サーキュレータはコンパクトなサイズなので、携帯通信デバイスや小型 RF システムでの使用にも適しています。
ハイブリッドRFサーキュレータ
ハイブリッド RF サーキュレータは、携帯電話基地局や Wi-Fi ルーターなどの商用通信システムに幅広く応用されています。コスト効率と設計の柔軟性により、これらのアプリケーションでは人気の選択肢となっています。さらに、周波数要件が変化する可能性がある研究開発プロジェクトでは、ハイブリッド サーキュレータを新しい要件を満たすように簡単に変更できます。
結論
要約すると、モノリシック RF サーキュレータとハイブリッド RF サーキュレータには、構造設計、性能特性、コスト、アプリケーションの点で明確な違いがあります。モノリシック サーキュレータは、高性能、コンパクトなサイズ、および高い信頼性を提供しますが、コストが高く、周波数の柔軟性が限られています。一方、ハイブリッド サーキュレータは、潜在的に性能が低下し、組み立てがより複雑になる可能性を犠牲にして、設計の柔軟性、コスト効率、およびより広い周波数応答を提供します。
RF サーキュレータのサプライヤーとして、当社はお客様の多様なニーズを理解しています。重要なアプリケーション用の高性能モノリシック サーキュレータが必要な場合でも、商業プロジェクト用のコスト効率の高いハイブリッド サーキュレータが必要な場合でも、当社は適切なソリューションを提供できます。当社の RF サーキュレータにご興味がある場合、またはプロジェクトに特定の要件がある場合は、詳細な議論と調達交渉のためにお気軽にお問い合わせください。
