RFアイソレータの欠点は何ですか?

RF アイソレータのサプライヤーとして、私は無線通信システムからレーダーやテスト機器に至るまで、さまざまなアプリケーションにおけるこれらのデバイスの長所をよく称賛しています。ただし、バランスの取れた見解を提示することが重要です。今回は、RFアイソレータのデメリットについて詳しく見ていきましょう。

挿入損失

RF アイソレータの最も重大な欠点の 1 つは挿入損失です。挿入損失とは、信号がアイソレータを通過するときに発生する電力の減少を指します。この損失はアイソレータの設計に固有の特性であり、フェライト材料と磁場を使用して非相反特性を実現します。

通信システムでは、たとえ少量の挿入損失でも大きな影響を与える可能性があります。たとえば、電力効率が重要なセルラー基地局では、挿入損失は、受信機で同じ信号強度を達成するためにより多くの電力を送信する必要があることを意味します。これにより、消費電力が増加するだけでなく、より多くの熱が発生するため、追加の冷却機構が必要になります。

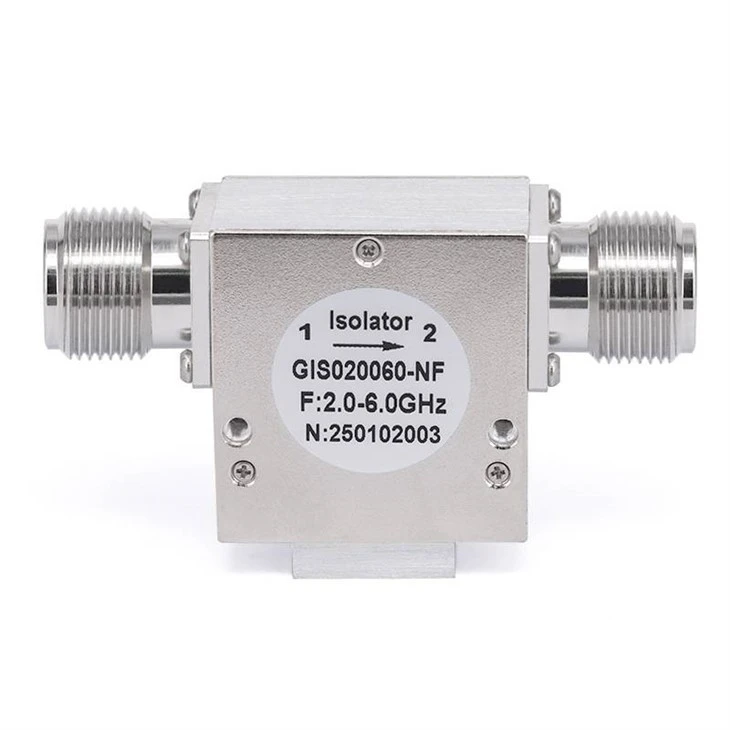

挿入損失は周波数に依存します。周波数が高くなると、挿入損失が増加する傾向があります。私たちの6GHz RF 同軸アイソレータ当社の製品と比較して挿入損失が比較的低い可能性があります。26.5GHz RF同軸アイソレータ。周波数が上昇するにつれて、フェライト材料の性能が低下し、電磁波とアイソレータのコンポーネントとの間の相互作用がより複雑になり、損失が増加します。

料金

RF アイソレータは、特に高周波および高性能アプリケーション向けに設計されたものでは、比較的高価になることがあります。 RF アイソレータの製造プロセスには、フェライト材料、磁場、同軸構造の正確な制御が含まれます。高品質のフェライト材料は高価であり、製造には高度な製造技術と厳格な品質管理が必要です。

小規模プロジェクトや予算に制約のあるアプリケーションの場合、RF アイソレータのコストが大きな障壁となる可能性があります。たとえば、コストが設計の主要な要素である家電製品では、RF アイソレータの追加は経済的に実行不可能である可能性があります。大規模なプロジェクトの場合でも、複数のアイソレータの累積コストはすぐに膨れ上がる可能性があります。私たちの18GHz RF 同軸アイソレータは、高周波性能を考慮して設計されており、高度な素材と製造プロセスが含まれているため、プレミアム価格になっています。

サイズと重量

RF アイソレータ、特に高電力処理能力を備えたアイソレータは、比較的大きくて重い場合があります。アイソレータの動作に必要なフェライト材料と磁気構造は物理的なスペースを占有します。航空宇宙や携帯機器など、サイズと重量が重要な用途では、RF アイソレータの使用が課題となる場合があります。

衛星通信システムでは、打ち上げコストと衛星の全体的な性能に影響を与えるため、重量の 1 グラム単位が重要です。大きくて重い RF アイソレータは、このような用途には適さない場合があります。同様に、ハンドヘルド無線デバイスでは、アイソレータのサイズによって設計のコンパクトさと携帯性が制限される可能性があります。

限られた周波数範囲

RF アイソレータは通常、特定の周波数範囲内で動作するように設計されています。この範囲外では、パフォーマンスが大幅に低下します。この限られた周波数範囲は、広い周波数スペクトルをカバーする必要があるアプリケーションでは問題になる可能性があります。

たとえば、複数の周波数帯域をサポートする最新の無線通信システムでは、単一の RF アイソレータでは不十分な場合があります。異なる周波数範囲を持つ複数のアイソレータを使用する必要がある場合があり、システムの複雑さとコストが増加します。当社のアイソレータは、指定された周波数範囲内で最適なパフォーマンスを提供するように慎重に設計されていますが、ユーザーはアプリケーションに適切なアイソレータを選択する際に、これらの制限を認識する必要があります。

温度感度

RF アイソレータの性能は温度に非常に敏感です。フェライト材料の磁気特性は温度とともに変化し、アイソレータの挿入損失、絶縁、その他の性能パラメータに影響を与える可能性があります。

工業環境や直射日光の下などの高温環境では、アイソレータの挿入損失が増加し、アイソレーションが低下する可能性があります。これにより、システム内で信号の劣化や干渉が発生する可能性があります。一方、低温環境では、アイソレータの性能も公称値から逸脱する可能性があります。温度補償技術を使用してこれらの影響を軽減できますが、アイソレータの複雑さとコストが増加します。

非理想的な分離

RF アイソレータは入力ポートと出力ポートの間に高い絶縁を提供するように設計されていますが、実際には絶縁は決して完璧ではありません。出力ポートから入力ポートに戻る信号のある程度の漏れが常に存在します。この非理想的な分離は、高レベルの分離が必要なシステムで問題を引き起こす可能性があります。

高性能のテストおよび測定セットアップでは、少量の信号漏れでも測定の精度に影響を与える可能性があります。理想的でない絶縁は、通信システム内で自己干渉を引き起こし、システム全体のパフォーマンスを低下させる可能性もあります。

システムの複雑さへの影響

システムに RF アイソレータを追加すると、システムがさらに複雑になります。アイソレータはシステムに適切に統合する必要があり、その性能はシステム全体の設計において慎重に考慮する必要があります。

たとえば、アイソレータのインピーダンスとシステム内の他のコンポーネントの整合性は非常に重要です。インピーダンスのマッチングが不適切だと、反射が発生し、信号がさらに劣化する可能性があります。さらに、アイソレータの電力処理能力は、システムの電力レベルと互換性がある必要があります。これらすべての要因により、システムの適切な動作を保証するために追加の設計作業とテストが必要になります。

これらの欠点にもかかわらず、RF アイソレータは依然として多くのアプリケーションで重要な役割を果たしています。反射信号から敏感なコンポーネントを保護し、システム全体の安定性を向上させる機能は、多くの場合、欠点を上回ります。当社では、これらの欠点を最小限に抑えるために、RF アイソレータの性能を向上させることに常に取り組んでいます。

プロジェクトで RF アイソレータの使用を検討しており、当社の製品がお客様の特定の要件をどのように満たすことができるかについて詳しく知りたい場合は、詳細な話し合いのために当社にお問い合わせいただくことをお勧めします。当社の専門家チームは、お客様が適切なアイソレーターを選択し、お客様が抱えるあらゆる懸念に対処できるようお手伝いいたします。

参考文献

• ポザール、DM (2011)。マイクロ波工学。ジョン・ワイリー＆サンズ。
• コリン、レバノン州 (2001)。マイクロ波工学の基礎。マグロウ - ヒル。
