同軸コネクタの電気的特性は何ですか?
伝言を残す
一般に同軸コネクタと呼ばれる同軸コネクタは、現代の電気および電子システムの基本コンポーネントです。同軸コネクタの大手サプライヤーとして、私はこれらのコネクタがさまざまなアプリケーション間で効率的な信号伝送を確保する上で重要な役割を果たしているのを直接目撃してきました。このブログ投稿では、同軸コネクタの電気的特性を詳しく掘り下げ、これらの特性がパフォーマンスにどのような影響を与えるか、またさまざまなシナリオでそれらが重要となる理由を探ります。
インピーダンス
同軸コネクタの最も重要な電気的特性の 1 つはインピーダンスです。オーム (Ω) で測定されるインピーダンスは、回路内の交流 (AC) の流れに対する抵抗を表します。同軸コネクタの場合、信号反射を最小限に抑え、電力伝送を最大化するには、インピーダンス整合が不可欠です。
ほとんどの同軸コネクタは、特性インピーダンスが 50 Ω または 75 Ω になるように設計されています。これら 2 つの値のどちらを選択するかは、特定のアプリケーションによって異なります。たとえば、50 Ω コネクタは、電気通信、レーダー システム、ワイヤレス ネットワークなどの無線周波数 (RF) およびマイクロ波アプリケーションで一般的に使用されます。これは、50 Ω が電力処理能力と信号減衰の間の適切な妥協点となるためです。一方、75 Ω コネクタは通常、ケーブル テレビ (CATV)、衛星テレビ、高解像度マルチメディア インターフェイス (HDMI) システムなど、低信号損失が主な関心事であるビデオおよびオーディオ アプリケーションで使用されます。
同軸コネクタのインピーダンスが接続されたケーブルや機器と適切に一致していない場合、信号の反射が発生します。これらの反射は定在波を引き起こす可能性があり、信号品質の低下、ノイズの増加、電力伝送効率の低下につながります。したがって、最適なパフォーマンスを確保するには、特定のアプリケーションに対して正しいインピーダンスを持つ同軸コネクタを選択することが重要です。
挿入損失
挿入損失は、同軸コネクタのもう 1 つの重要な電気特性です。信号がコネクタを通過するときに失われる信号電力の量を測定します。挿入損失は通常、デシベル (dB) で表され、コネクタの設計、使用される材料の品質、信号の周波数などのいくつかの要因によって影響されます。
より低い周波数では、挿入損失は主にコネクタの導体の抵抗によるものです。周波数が高くなると、誘電損失や放射損失などの他の要因がより重要になります。高品質の同軸コネクタは、挿入損失を最小限に抑えるように設計されており、可能な限り多くの信号電力がソースから負荷に伝送されるようにします。
同軸コネクタの挿入損失は、その物理的構造の影響を受ける可能性があります。たとえば、内部導体と外部導体間の接触が不十分なコネクタや、誘電体材料に空隙があるコネクタでは、挿入損失が高くなる可能性があります。さらに、導体の表面仕上げも挿入損失に影響を与える可能性があります。滑らかできれいな導体表面を持つコネクタは、一般に、粗い表面や酸化した表面を持つコネクタと比較して、挿入損失が低くなります。
リターンロス
リターンロスはインピーダンスマッチングと密接に関係しており、コネクタから反射される信号電力の量の尺度です。これはデシベル（dB）でも表され、入射電力に対する反射電力の比として計算されます。高いリターンロス値は、良好なインピーダンス整合と低い信号反射を示します。
信号の反射は干渉を引き起こし、システム全体のパフォーマンスを低下させる可能性があるため、リターンロスは重要なパラメータです。 RF およびマイクロ波アプリケーションでは、送信信号の完全性を維持するために高いリターンロスが重要です。たとえば、無線通信システムでは、同軸コネクタのリターン ロスが低いと、信号強度が低下し、ビット エラー レートが増加し、通信範囲が狭くなる可能性があります。
高いリターンロスを達成するには、同軸コネクタを正確に設計および製造する必要があります。これには、内部導体と外部導体を適切に配置すること、高品質の誘電体材料を使用すること、製造プロセス中に厳しい公差を維持することが含まれます。
キャパシタンス
静電容量は、同軸コネクタが電界に電気エネルギーを蓄える能力です。これはピコファラッド (pF) 単位で測定され、コネクタの物理的寸法、絶縁材料の誘電率、および内部導体と外部導体の間の距離によって決まります。
同軸コネクタでは、静電容量が信号の伝播速度と周波数応答に影響を与える可能性があります。静電容量値が高くなると、信号伝播速度が遅くなり、コネクタの高周波性能が低下する可能性があります。したがって、同軸コネクタは、高速で正確な信号伝送を保証するために、低く安定した静電容量値を持つように設計されています。
誘電材料の選択は、同軸コネクタの静電容量に大きな影響を与える可能性があります。たとえば、空気や PTFE (ポリテトラフルオロエチレン) などの誘電率の低い材料を使用したコネクタは、一般に、誘電率の高い材料を使用したコネクタと比較して静電容量値が低くなります。
インダクタンス
インダクタンスは、同軸コネクタを流れる電流の変化に対抗する同軸コネクタの特性です。これはナノヘンリー (nH) 単位で測定され、コネクタの導体の電流によって生成される磁場に関連します。
キャパシタンスと同様に、インダクタンスは、同軸コネクタの信号伝播速度と周波数応答に影響を与える可能性があります。インダクタンス値が高いと、信号に歪みが生じ、高周波性能が低下する可能性があります。同軸コネクタは、適切な導体の形状と材料を使用することでインダクタンスを最小限に抑えるように設計されています。
たとえば、同軸コネクタの内部導体と外部導体は、2 つの導体の電流によって生成される磁界がある程度互いに打ち消し合うように配置され、コネクタ全体のインダクタンスが減少します。
耐電圧
絶縁耐電圧は、絶縁破壊電圧としても知られ、同軸コネクタが絶縁破壊を起こすことなく耐えることができる最大電圧です。電気的絶縁破壊は、コネクタの内部導体と外部導体間の誘電体材料が 2 つの導体を絶縁できず、誘電体に電流が流れると発生します。
この特性は、高電圧信号が存在するアプリケーションでは非常に重要です。たとえば、一部の RF パワー アンプや高電圧試験装置では、同軸コネクタが故障することなく高電圧に耐えることができなければなりません。同軸コネクタの誘電耐電圧は、使用される誘電材料の種類、誘電層の厚さ、コネクタの物理的構造によって異なります。
シールド効果
シールド効果は、同軸コネクタがコネクタに出入りする電磁干渉 (EMI) をどの程度防ぐことができるかを示す尺度です。最新の電子システムでは、EMI は信号干渉、データ破損、機器の誤動作などの重大な問題を引き起こす可能性があります。
同軸コネクタは、内部導体を外部 EMI から保護するシールドとして機能する外部導体を備えて設計されています。同軸コネクタのシールド効果は通常デシベル (dB) で表され、外部導体の材質、厚さ、構造によって影響されます。
高品質の同軸コネクタは、効果的なシールドを提供するために、銅やアルミニウムなどの導電性の高い材料を外部導体に使用します。さらに、外部導体とケーブル シールド間の接続を含むコネクタの設計も、シールド効果に影響を与える可能性があります。
電気特性に基づく同軸コネクタの用途
同軸コネクタの電気的特性によって、さまざまな用途への適合性が決まります。たとえば、高速データ伝送と低信号損失が重要な電気通信では、挿入損失が低く、リターンロスが高く、適切なインピーダンス整合を備えたコネクタが必要です。信頼性と低干渉が不可欠な医療分野では、優れたシールド効果と高い誘電耐電圧を備えた同軸コネクタが好まれます。
航空宇宙および防衛産業では、同軸コネクタは、高温、高圧、高レベルの振動などの過酷な環境で動作できる必要があります。したがって、極端な条件下でも安定した電気特性を備えたコネクタが必要です。
関連製品

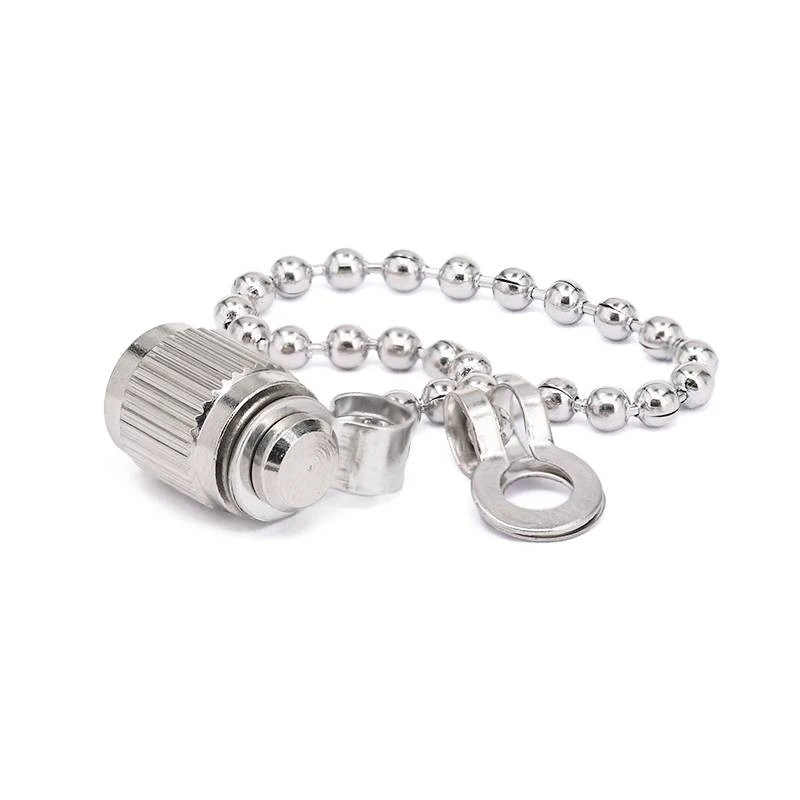

同軸コネクタのサプライヤーとして、当社は同軸システムのパフォーマンスと機能を強化できる幅広い関連製品も提供しています。例えば、ガラスビーズ同軸コネクタの絶縁性と機械的安定性を向上させるために使用できます。私たちの現場交換可能なコネクタ柔軟性と現場での設置の容易さを提供します。コネクタダストキャップコネクタを埃、汚れ、湿気から保護し、長期的な信頼性を確保します。
結論
結論として、インピーダンス、挿入損失、リターンロス、キャパシタンス、インダクタンス、誘電耐電圧、シールド効果などの同軸コネクタの電気的特性は、電気および電子システムの性能を決定する上で重要な役割を果たします。当社はサプライヤーとして、これらの特性の重要性を理解しており、お客様の多様なニーズを満たす高品質の同軸コネクタを提供することに尽力しています。
同軸コネクタまたは関連製品をご検討の場合は、特定の要件について詳しくご説明いたしますので、お気軽にお問い合わせください。当社の専門家チームは、最適なパフォーマンスと信頼性を確保するために、お客様のアプリケーションに適したコネクタの選択をお手伝いいたします。
参考文献
- 『同軸ケーブルおよびコネクタ ハンドブック』Andrew Systems 著
- 「RF およびマイクロ波工学」Pozar、David M.
- 「電磁両立性工学」ヘンリー・W・オット著
