RF アイソレータの重要なパラメータは何ですか?

ちょっと、そこ！ RF アイソレーターのサプライヤーとして、私は最近、これらの気の利いたデバイスの重要なパラメーターについて多くの質問を受けています。そこで、数分かけて詳しく説明したいと思います。

基本から始めましょう。 RF アイソレータは、RF 信号の一方向の通過を許可し、逆方向の信号の通過をブロックする 2 ポート デバイスです。これは、無線周波数信号の一方通行のようなものです。これらのアイソレータは、信号の反射を防ぎ、敏感な機器を損傷から保護するのに役立つため、多くの RF システムで重要です。

ここで、RF アイソレータを選択する際に考慮する必要がある主要なパラメータについて詳しく見ていきましょう。

周波数範囲

周波数範囲は、RF アイソレータの最も重要なパラメータの 1 つです。これにより、アイソレータが効果的に処理できる周波数の範囲が決まります。アプリケーションが異なれば、必要な周波数範囲も異なります。たとえば、移動通信システムでは、800 MHz ～ 2.5 GHz の範囲で動作できるアイソレータが必要になる場合があります。一方、衛星通信の場合は、20 GHz 以上など、より高い周波数を検討することができます。

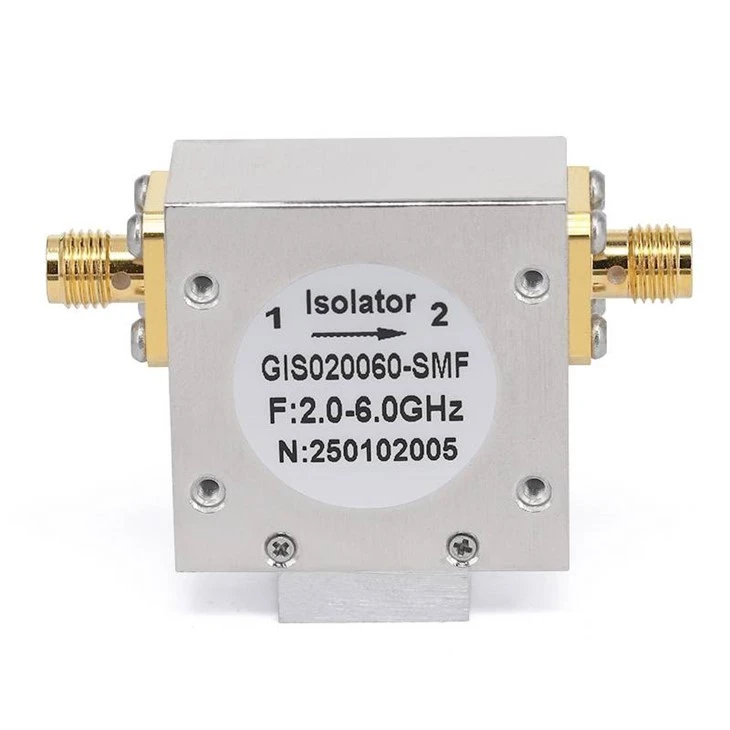

当社は、さまざまな周波数範囲の幅広い RF アイソレータを提供しています。たとえば、私たちの26.5GHz RF同軸アイソレータ高周波信号を正確に処理できるように設計されています。より低い周波数範囲を必要とするプロジェクトに取り組んでいる場合は、6GHz RF 同軸アイソレータの方が適しているかもしれません。そして中音域の周波数については、18GHz RF 同軸アイソレータあなたが探している解決策かもしれません。

挿入損失

挿入損失も重要なパラメータです。これは、RF 信号がアイソレータを通過するときに失われる信号電力の量です。理想的な世界では、挿入損失がゼロであることが望ましいのですが、現実には常にある程度の損失が存在します。挿入損失が低いということは、より多くの信号電力がアイソレータを介して伝達されることを意味し、一般にシステムのパフォーマンスが向上します。

通常、挿入損失はデシベル (dB) 単位で測定されます。ほとんどのアプリケーションでは、0.5 dB 未満の挿入損失が良好であると考えられます。ただし、一部の高性能システムでは、0.2 dB 以下など、さらに低い挿入損失のアイソレータが必要になる場合があります。アイソレータを選択するときは、必ず挿入損失の仕様を確認し、システム要件と比較してください。

分離

絶縁は、アイソレータが逆方向の信号をどの程度ブロックするかを測定します。 dB 単位でも測定されます。絶縁値が高いほど、アイソレータが信号の反射や干渉を防ぐのに優れていることを意味します。

たとえば、アイソレータのアイソレーションが 20 dB である場合、逆方向の信号電力が順方向と比較して 100 分の 1 に減少することを意味します。多くの RF システムでは、20 ～ 30 dB の分離があれば十分です。ただし、信号干渉のリスクが高いアプリケーションでは、40 dB 以上など、さらに高い絶縁性能のアイソレータが必要になる場合があります。

パワーハンドリング

耐電力とは、アイソレータが損傷することなく処理できる RF 電力の最大量を指します。これは、特に高出力 RF システムでは重要なパラメータです。アイソレータの電力処理能力を超えると、過熱、性能の低下、さらには永久的な損傷につながる可能性があります。

アイソレータの電力処理能力は、その設計、材料、冷却機構などのいくつかの要因によって決まります。アイソレータを選択するときは、システムの最大電力レベルよりも高い電力処理能力を持つものを選択してください。

VSWR（電圧定在波比）

VSWR は、アイソレータが RF システムのインピーダンスにどの程度適切にマッチングされているかを示す尺度です。低い VSWR は、良好なインピーダンス整合を示します。これは、より多くの信号電力がアイソレータを介して転送され、反射される信号が少なくなることを意味します。

1:1 の VSWR が理想的ですが、実際にはこれを達成するのは困難です。ほとんどの RF アイソレータの VSWR は約 1.2:1 ～ 1.5:1 です。 VSWR が高くなると、挿入損失と信号反射が増加し、RF システムのパフォーマンスが低下する可能性があります。

温度範囲

温度範囲は、アイソレータが効果的に動作できる温度の範囲です。アプリケーションが異なれば、温度要件も異なります。たとえば、屋外アプリケーションでは、アイソレータは -40°C ～ +85°C の広い温度範囲で動作する必要がある場合があります。

アイソレータを選択するときは、温度範囲の仕様を必ず確認し、アプリケーションの要件を満たしていることを確認してください。一部のアイソレータは極端な温度で動作するように設計されていますが、他のアイソレータは屋内または制御された環境に適しています。

位相シフト

位相シフトは、RF 信号がアイソレータを通過する際の位相の変化です。フェーズド アレイ アンテナなどの一部のアプリケーションでは、アイソレータの位相シフトを注意深く制御する必要があります。 RF システムの適切な動作を維持するには、安定した予測可能な位相シフトが重要です。

ほとんどの RF アイソレータの位相シフトは比較的小さいですが、特に位相精度が重要なアプリケーションでは、依然として考慮する必要があります。

パッケージサイズと実装

アイソレータのパッケージ サイズと取り付けオプションも重要な考慮事項です。アプリケーションによっては、プリント基板 (PCB) に簡単に統合できる小型でコンパクトなアイソレータが必要になる場合があります。または、ラックマウント型 RF システム用の特定の取り付け機構を備えた大型のアイソレータが必要になる場合があります。

当社は、お客様の多様なニーズを満たすために、さまざまなパッケージ サイズと取り付けオプションを提供しています。 PCB 用の表面実装型アイソレータが必要な場合でも、ラック システム用のフランジ実装型アイソレータが必要な場合でも、当社が対応します。

料金

最後になりましたが、コストは常に重要な要素です。 RF アイソレータのコストは、その性能パラメータ、周波数範囲、電力処理能力、ブランドなどのいくつかの要因によって異なります。コストに対して最高のパフォーマンスを得ることが重要ですが、コストと予算のバランスをとることも必要です。

さまざまなアイソレータを比較する場合は、総合的な値を考慮してください。より優れた性能パラメータを備えた少し高価なアイソレータを使用すると、追加のコンポーネントやシステムのアップグレードの必要性が減り、長期的にはコストを節約できる可能性があります。

これで、RF アイソレータの重要なパラメータがわかりました。アプリケーション用の RF アイソレータを選択するときは、これらのパラメータを慎重に検討し、要件に最も適したものを選択してください。

どの RF アイソレーターが自分に適しているかまだわからない場合、またはその他の質問がある場合は、遠慮なくお問い合わせください。私たちは、お客様の RF システムに最適なソリューションを見つけるお手伝いをします。小規模な新興企業でも大企業でも、当社はお客様のニーズを満たす専門知識と製品を備えています。今すぐお問い合わせいただき、調達プロセスを開始して、RF システムを次のレベルに引き上げるために協力しましょう。
