RF サーキュレータのクロストークとは何ですか?

ちょっと、そこ！ RF サーキュレータのサプライヤーとして、私はこれらの気の利いたデバイスに関連するさまざまな専門用語についてよく質問されます。よく出てくる質問の 1 つは、「RF サーキュレータのクロストークとは何ですか?」というものです。さて、早速詳しく見ていきましょう。

まずはRFサーキュレーターとは何かを理解しましょう。 RF サーキュレータは、受動的、非可逆的な 3 ポートまたは 4 ポートのデバイスです。簡単に言えば、RF 信号が特定の方向 (通常は円形パターン) に流れることを可能にします。たとえば、3 ポート サーキュレータでは、ポート 1 に入力された信号はポート 2 から出力され、ポート 2 に入力された信号はポート 3 から出力され、ポート 3 に入力された信号はポート 1 から出力されます。この一方向の流れは、レーダーや通信システムなどの多くの RF システムで非常に役立ちます。

さて、クロストークはどうでしょうか？ RF サーキュレータのクロストークとは、サーキュレータの通常の動作によれば直接接続されるはずのないポート間の信号の望ましくない結合を指します。理想的な世界では、1 つのポートに入力された信号は循環シーケンスの次のポートにのみ送信され、他のポートへの信号の漏洩はゼロになります。しかし実際にはそうではありません。

クロストークが発生する理由はいくつかあります。大きな要因の 1 つは、ポート間の分離が不完全であることです。絶縁は、サーキュレータが隣接しないポート間での信号の漏洩をどれだけ防ぐことができるかを測定します。分離が不十分な場合、クロストークの可能性が高くなります。もう 1 つの理由は、デバイス内の電磁干渉 (EMI) の存在である可能性があります。 EMI はポート間で信号を「ジャンプ」させ、クロストークを引き起こす可能性があります。

RF サーキュレータの性能は、多くの場合、挿入損失、絶縁、リターンロスなどのパラメータによって指定されます。クロストークは分離と密接に関係しています。絶縁値が低いということは、クロストークが多いことを意味します。たとえば、サーキュレータのポート 1 とポート 3 の間のアイソレーションが 20 dB である場合、ポート 1 からポート 3 に漏れる信号はポート 1 の信号よりも 20 dB 弱いことを意味します。アイソレーション値が高い (たとえば 30 dB 以上) と、クロストークが少ないことを示すため、一般に優れています。

クロストークは、RF システムの全体的なパフォーマンスに大きな影響を与える可能性があります。通信システムでは、異なるチャネル間で干渉が発生し、歪みや信号品質の低下を引き起こす可能性があります。レーダー システムでは、クロストークにより、誤ったエコーや不正確なターゲット検出が発生する可能性があります。したがって、クロストークを最小限に抑えることは、これらのシステムが適切に機能するために非常に重要です。

当社では、RF サーキュレータにおける低クロストークの重要性を理解しています。そのため、当社はサーキュレーターの設計と製造プロセスの改善に多大な努力を払ってきました。当社は高品質の素材と高度な技術を使用して、ポート間の絶縁を強化し、クロストークの可能性を減らします。

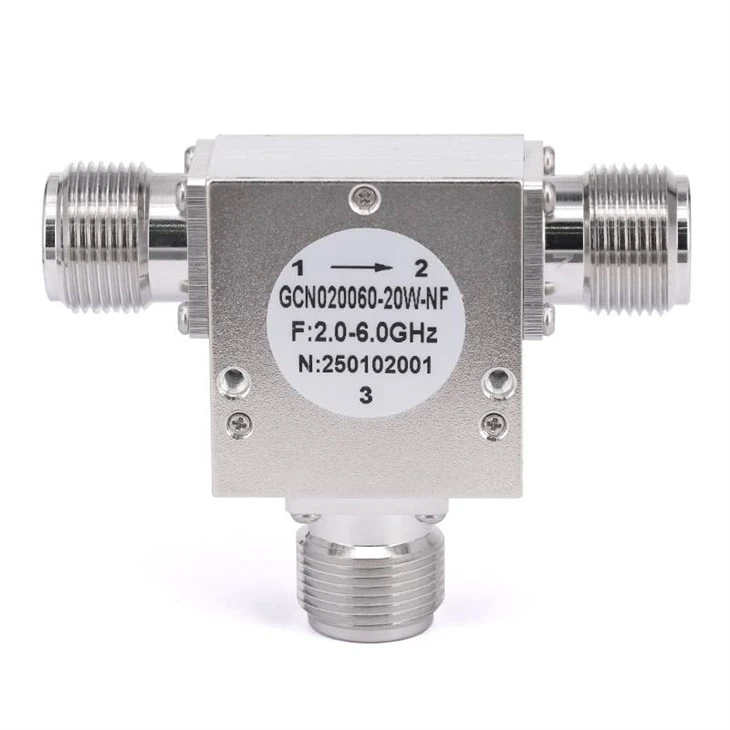

当社は、さまざまな顧客のニーズを満たすために、幅広い RF サーキュレータを提供しています。たとえば、私たちの18GHz RF同軸サーキュレータ高周波用途向けに設計されています。これらのサーキュレータは、低クロストークと 18 GHz での優れたパフォーマンスを保証するために精密に構築されています。衛星通信、無線バックホール、その他の高速 RF システムでの使用に適しています。

私たちの6GHz RF同軸サーキュレータも人気のある選択肢です。最大 6 GHz の周波数範囲を備えたこれらのサーキュレータは、WiMAX、LTE、その他の無線通信システムなどのアプリケーションに最適です。これらのサーキュレータの設計を最適化して、クロストークを最小限に抑え、高い絶縁性を提供し、信頼性の高い信号伝送を保証します。

さらに高い周波数をお探しの場合は、26.5GHz RF同軸サーキュレータが進むべき道です。これらのサーキュレータは、クロストークの低減など、高周波動作の課題に対処できるように設計されています。これらはミリ波通信、レーダー、試験および測定アプリケーションで一般的に使用されます。

RF サーキュレータを選択するときは、他の性能パラメータとともにクロストーク仕様を考慮することが重要です。サーキュレータが特定のアプリケーションの要件を満たしていることを確認する必要があります。どのサーキュレーターが自分に適しているかわからない場合は、当社の専門家チームがいつでもお手伝いします。当社は、お客様のニーズに最適な RF サーキュレーターを確実に入手できるよう、技術サポートとガイダンスを提供します。

結論として、RF サーキュレータのクロストークは、RF システムのパフォーマンスに影響を与える可能性がある重要な要素です。クロストークの原因とそれを最小限に抑える方法を理解することで、RF サーキュレータを選択する際に、より多くの情報に基づいた決定を下すことができます。当社では、クロストークが少なく、優れた性能を備えた高品質の RF サーキュレータを提供することに尽力しています。

RF サーキュレータの購入に興味がある場合、またはクロストークや当社の製品についてご質問がある場合は、お気軽にお問い合わせください。私たちは、お客様との会話を開始し、お客様の RF のニーズにどのように対応できるかを検討したいと考えています。小規模な新興企業であっても、大企業であっても、当社はお客様に適したソリューションを提供します。より良いRFシステムを構築するために一緒に働きましょう!
