低電圧アプリケーションと高電圧アプリケーションのコネクタ負荷の違いは何ですか?

コネクタ負荷の経験豊富なプロバイダーとして、私は低電圧アプリケーションと高電圧アプリケーションの間の要件の大きな違いを直接目撃してきました。これらの違いは、技術的側面を理解するだけでなく、電気システムの安全性と効率を確保するためにも重要です。このブログでは、低電圧アプリケーションと高電圧アプリケーションのコネクタ負荷の主な違いについて詳しく説明します。

電気的特性

最も基本的な違いの 1 つは電気特性にあります。低電圧アプリケーションは通常、1000 ボルト未満の電圧で動作します。これらのシステムは、家庭用電化製品、自動車用電子機器、および一部の産業用制御システムで一般的に見られます。電圧が低いということは、コネクタにかかる電気的ストレスが比較的低いことを意味します。その結果、低電圧コネクタ負荷の絶縁要件はそれほど厳しくなくなります。

たとえば、低電圧アプリケーションであるスマートフォンの充電器では、コネクタは数ボルト (通常は 5 ボルト以下) を処理するだけで済みます。コネクタに使用される絶縁材料は比較的薄くて軽量です。これにより、より小型でコンパクトなコネクタ設計が可能になり、スペースに制約のある家庭用電化製品の環境に最適です。

一方、高電圧アプリケーションは 1000 ボルトをはるかに超える電圧で動作します。送配電システム、高エネルギー物理実験、および一部の工業プロセスは、典型的な高電圧アプリケーションです。高電圧により、コネクタに非常に高い電気的ストレスが発生します。高電圧コネクタ負荷では絶縁が最も重要です。電気的破壊やアーク放電を防ぐには、厚くて高品質の絶縁材料が必要です。

たとえば、高電圧送電線では、コネクタは数千ボルトに耐える必要があります。接続の安全性と信頼性を確保するために、磁器やシリコーンゴムなどの特殊な絶縁材料が使用されています。高電圧コネクタの設計では、沿面距離 (2 つの導電部品間の絶縁表面に沿った最短距離) や空間距離 (2 つの導電部品間の空気中の最短距離) などの要素も考慮する必要があります。

電力処理能力

電力処理能力も、低電圧コネクタ負荷と高電圧コネクタ負荷の大きな違いです。電力 (P) は、電圧 (V) と電流 (I) の積、つまり P = V×I として計算されます。低電圧アプリケーションでは、電圧が低いため、特定の電力レベルを達成するために比較的高い電流が必要になる場合があります。

たとえば、12 ボルトの自動車電気システムでは、120 ワットのデバイスに電力を供給するために必要な電流は 10 アンペアになります (I = P/V = 120W/12V)。低電圧コネクタ負荷は、過熱することなくこれらの比較的高い電流を処理できるように設計する必要があります。多くの場合、抵抗を減らし電力損失を最小限に抑えるために、コネクタ内の導電性部分の断面積を大きくする必要があります。

高電圧アプリケーションでは、電圧が高いため、同じ電力レベルでも電流は比較的低くなります。 100,000 ボルトで動作する高圧送電線を考えてみましょう。 100 メガワットの電力を伝送するには、電流はわずか 1000 アンペアになります (I = P/V = 100,000,000W/100,000V)。高電圧コネクタ負荷は、大電流ではなく高電圧ストレスに対処するように設計されています。ただし、重大な電力損失を生じることなく安全に電流を流すことができる必要があります。

環境と安全への配慮

環境および安全性への考慮事項も、低電圧アプリケーションと高電圧アプリケーションの間で異なります。低電圧コネクタの負荷は、一般に環境要因の影響をあまり受けません。多くの場合、さまざまな温度、湿度レベル、粉塵条件で動作します。ただし、自動車環境や産業環境など、場合によっては、湿気、振動、機械的ストレスから保護する必要があります。

一方、高電圧コネクタ負荷には、より厳格な環境保護が必要です。電圧が高いため、湿度、汚染、温度変化などの環境要因の影響を受けやすくなります。たとえば、沿岸地域にある高電圧変電所では、コネクタを塩水腐食から保護する必要があります。高電圧コネクタ負荷の長期信頼性を確保するために、特別なコーティングとエンクロージャがよく使用されます。

高電圧アプリケーションでは安全性も大きな懸念事項です。高電圧の電気システムは、感電や火災の重大な危険をもたらします。したがって、高電圧コネクタ負荷は複数の安全機能を備えて設計する必要があります。これらには、充電部との偶発的な接触を防ぐためのインターロック、故障電流を安全に迂回させるための接地設備、および高電圧の危険性を担当者に警告するための警告ラベルが含まれる場合があります。

コネクタの設計と構成

コネクタ負荷の設計と構成は、低電圧および高電圧アプリケーションの特定の要件に合わせて調整されています。低電圧コネクタは、多くの場合、取り付けと取り外しが簡単にできるように設計されています。単純なロック機構またはスナップフィット設計を備えている場合があります。低電圧コネクタのサイズと形状も用途に合わせて最適化されています。たとえば、家庭用電化製品では、スペースを節約し、デバイス全体の重量を軽減するために、小型で軽量のコネクタが好まれます。

高電圧アプリケーションでは、コネクタの設計はより複雑になります。高電圧コネクタは、電気的破壊につながる可能性のある電界集中を最小限に抑えるように設計する必要があります。多くの場合、電界を均一に分散するために特別な形状や幾何学形状を持っています。また、高電圧および高ストレス条件下での移動や断線を防ぐために、コネクタはしっかりと固定される必要があります。

当社の製品範囲

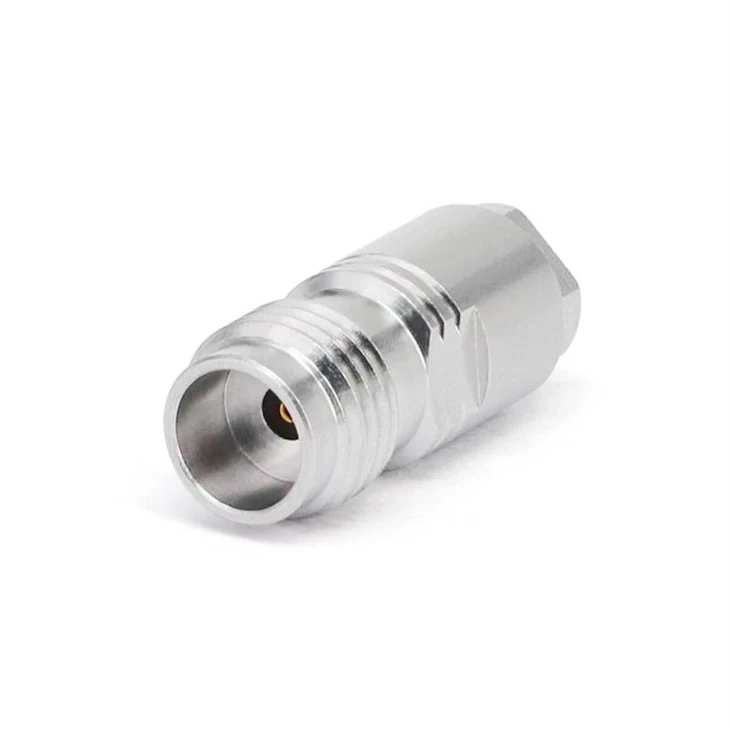

コネクタ負荷の大手プロバイダーとして、当社は低電圧および高電圧の両方のアプリケーションに適した幅広い製品を提供しています。私たちの3.5mm RF 負荷低電圧 RF アプリケーションに最適です。これらは、コンパクトなパッケージで優れた電気的性能と信頼性を提供するように設計されています。私たちの1.85mm RF 負荷高周波、低電圧のアプリケーションに適しており、高精度の性能を提供します。高電圧アプリケーションの場合、当社の2.4mm RF 負荷優れた電気特性を維持しながら、高電圧ストレスに対処できるように設計されています。

結論

結論として、低電圧アプリケーションと高電圧アプリケーションのコネクタ負荷の違いは重要です。これらの違いは、電気特性、電力処理能力、環境および安全性への考慮事項、コネクタ設計に及びます。これらの違いを理解することは、特定のアプリケーションに適切なコネクタ ロードを選択するために重要です。

低電圧アプリケーションでも高電圧アプリケーションでも、高品質のコネクタ負荷を市場にお持ちの場合は、当社がお手伝いいたします。当社の専門家チームは、プロジェクトに最適な選択をするために必要な技術サポートとガイダンスを提供します。調達についての話し合いを開始し、お客様のニーズに最適なコネクタ負荷を見つけるには、今すぐお問い合わせください。
