RF負荷の周波数範囲は何ですか?

無線周波数 (RF) テクノロジーの領域では、RF 負荷が重要な役割を果たします。 RF 負荷の専門サプライヤーとして、私はこれらのコンポーネントの複雑さを、特に周波数範囲に関して深く掘り下げる特権に恵まれました。 RF 負荷の周波数範囲を理解することは、電気通信から航空宇宙まで、さまざまなアプリケーションにとって不可欠です。このブログでは、さまざまなタイプの RF 負荷の周波数範囲と、最新の RF システムにおけるそれらの重要性について説明します。

RF 負荷の基本

周波数範囲に入る前に、RF 負荷とは何かを簡単に理解しましょう。 RF 負荷は、RF エネルギーをシステムに反射せずに吸収するように設計された受動コンポーネントです。これらは、伝送線の終端、テスト用のダミー負荷、および RF 電力の吸収の制御が必要なその他のさまざまな用途に使用されます。

周波数範囲の重要性

RF 負荷の周波数範囲によって、さまざまな RF システムでの適用可能性が決まります。アプリケーションごとに異なる周波数で動作するため、最適なパフォーマンスを得るには、適切な周波数範囲の RF 負荷を使用することが重要です。たとえば、セルラー基地局で使用される負荷はセルラー ネットワークで使用される周波数帯域をカバーする必要がありますが、衛星通信システムで使用される負荷はさらに高い周波数で動作する必要があります。

一般的な RF 負荷の種類とその周波数範囲

N RF 負荷

N RF 負荷堅牢な設計と比較的広い周波数範囲により、多くの RF アプリケーションで広く使用されています。これらの負荷は通常、DC (0 Hz) から 18 GHz までの周波数をカバーします。これらの負荷で一般的に使用される N コネクタは、その耐久性と高電力レベルを処理できることで知られています。これにより、N RF 負荷がレーダー システム、無線通信基地局、試験測定装置などのアプリケーションに適したものになります。

N RF 負荷は周波数範囲が広いため、異なる周波数で動作するさまざまなシステムで使用できます。たとえば、レーダー システムでは、負荷を使用して伝送ラインを終端し、不要な RF エネルギーを吸収できます。無線通信基地局では、RF システムのパフォーマンスをテストするために使用できます。

3.5mm RF 負荷

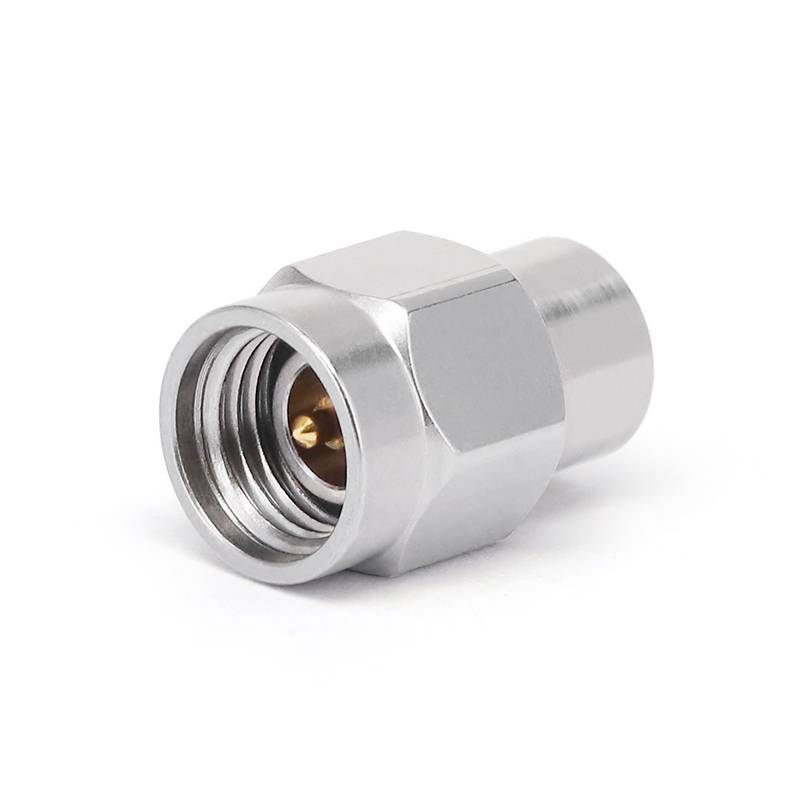

3.5mm RF 負荷高周波用途向けに設計されています。 DC から 34 GHz までの周波数範囲で優れたパフォーマンスを提供します。 3.5mm コネクタは、低い挿入損失と高いリターンロスを実現する高精度コネクタであり、高周波精度が要求される用途に最適です。

これらの負荷は、衛星通信、高速データ伝送、マイクロ波試験装置などのマイクロ波およびミリ波システムで一般的に使用されます。衛星通信では、3.5 mm RF 負荷の高周波数範囲により、衛星のアップリンクおよびダウンリンクに使用される周波数を処理できます。高速データ伝送では、伝送ラインを終端し、信号の完全性を確保するために使用できます。

SMA RF 負荷

SMA RF 負荷は、コンパクトなサイズと幅広い入手性により、最も人気のあるタイプの RF 負荷の 1 つです。通常、DC から 18 GHz までの周波数をカバーします。 SMA コネクタは、RF およびマイクロ波回路で広く使用されている小型コネクタです。

SMA RF 負荷は、無線デバイス、RF モジュール、テストおよび測定セットアップなどのさまざまなアプリケーションで使用されます。スマートフォンや Wi-Fi ルーターなどのワイヤレス デバイスでは、SMA RF 負荷を使用して RF ポートを終端し、信号の反射を防ぐことができます。テストおよび測定のセットアップでは、さまざまな負荷条件をシミュレートし、RF コンポーネントの性能をテストするために使用できます。

周波数範囲に影響を与える要因

いくつかの要因が RF 負荷の周波数範囲に影響を与える可能性があります。主な要因の 1 つは、負荷自体の設計です。使用される材料、負荷の形状、コネクタの種類はすべて、周波数応答の決定に影響します。たとえば、より正確なコネクタ設計を備えた負荷は、一般に、より高い周波数での周波数応答が優れています。

もう一つの要因は製造プロセスです。高品質の製造プロセスにより、負荷の周波数範囲全体で一貫したパフォーマンスが保証されます。製造プロセスにばらつきがあると、周波数応答に偏差が生じる可能性があり、RF システムのパフォーマンスに影響を与える可能性があります。

適切な周波数範囲を選択することの重要性

RF 負荷に適切な周波数範囲を選択することは、RF システムの全体的なパフォーマンスにとって重要です。負荷の周波数範囲が狭すぎると、システムで使用される周波数を処理できず、信号の反射やパフォーマンスの低下につながる可能性があります。一方、周波数範囲が広すぎると、対象となる特定の周波数で最適なパフォーマンスが得られない可能性があります。

たとえば、20 GHz で動作するシステムで 0 ～ 10 GHz の周波数範囲の負荷が使用される場合、負荷は RF エネルギーを効果的に吸収できず、重大な信号反射が発生します。これにより、干渉が発生し、信号強度が低下し、システムのパフォーマンスが全体的に低下する可能性があります。

特定の周波数範囲の RF 負荷のカスタマイズ

RF 負荷のサプライヤーとして、当社は、さまざまな顧客が RF 負荷の周波数範囲に対して特定の要件を持っている可能性があることを理解しています。そのため、当社はこれらの固有のニーズを満たすカスタムメイドの RF 負荷を提供しています。当社の専門家チームは、お客様と協力して、アプリケーションに必要な正確な周波数範囲の RF 負荷を設計および製造できます。

特定の周波数で動作する特殊なレーダー システムの負荷であっても、高速データ伝送システムの負荷であっても、当社には、希望の周波数範囲で高品質の RF 負荷を提供するための専門知識とリソースがあります。

結論

結論として、RF 負荷の周波数範囲は、さまざまな RF システムでの適用可能性を決定する重要なパラメータです。 N RF 負荷、3.5mm RF 負荷、SMA RF 負荷など、さまざまなタイプの RF 負荷には、さまざまなアプリケーションに適合するさまざまな周波数範囲があります。最適なパフォーマンスを得るには、RF システムの周波数範囲要件を理解し、適切な負荷を選択することが不可欠です。

RF 負荷の市場に参入していて、アプリケーションに適切な周波数範囲を選択する際にサポートが必要な場合、またはカスタムメイドの RF 負荷に特定の要件がある場合は、お気軽にお問い合わせください。当社の専門家チームは、お客様のニーズに最適な RF 負荷ソリューションを見つけるお手伝いをいたします。

参考文献

• ポザール、DM (2011)。マイクロ波工学。ワイリー。
• コリン、レバノン州 (2001)。マイクロ波工学の基礎。ワイリー。
