RF サーキュレータのインピーダンス整合とは何ですか?

RF サーキュレータのインピーダンス整合とは何ですか?さて、このトピックを掘り下げて、RF サーキュレータのサプライヤーとしての洞察をいくつか共有しましょう。

まずはRFサーキュレーターとは何かを理解しましょう。 RF サーキュレータは、複数のポートを持つ受動デバイスです。これにより、RF 信号が特定の方向 (通常は円形パターンで 1 つのポートから次のポートへ) に流れることができます。レーダー、無線通信、衛星システムなどのさまざまな RF システムで広く使用されています。

さて、RF サーキュレータに関しては、インピーダンス整合が重要な概念です。インピーダンスは基本的に、回路が交流の流れに対して与える抵抗です。 RF システムでは、通常、特定の伝送線路またはコンポーネントの一定値である特性インピーダンスについて話します。ほとんどの RF システムの標準特性インピーダンスは 50 オームです。

RF サーキュレータにとってインピーダンス整合がそれほど重要なのはなぜですか?水をあるパイプから別のパイプに移送しようとしていると想像してください。パイプの直径が大きく異なる場合、乱流が多くなり、水が無駄になります。同様に、RF システムでは、ソース、サーキュレータ、負荷のインピーダンスが一致していないと、信号の反射が発生します。これらの反射は、さまざまな問題を引き起こす可能性があります。電力伝送効率が低下し、信号が歪み、さらにはシステム内のコンポーネントが損傷する可能性があります。

サーキュレータのポート 1 に RF ソースが接続され、ポート 2 に負荷が接続されているとします。ソース、サーキュレータ、負荷のインピーダンスがすべて一致していれば (通常は 50 オーム)、RF 信号はポート 1 からポート 2 にスムーズに流れます。しかし、インピーダンスの不一致がある場合、信号の一部が負荷からポート 2 に、そしてポート 3 に跳ね返ります (原因は次のとおりです)。サーキュレータの指向特性)。これにより、負荷に到達する電力が減少するだけでなく、システムに干渉が発生する可能性があります。

RF サーキュレータのインピーダンス整合を実現するには、いくつかの方法があります。一般的な方法の 1 つは、マッチング ネットワークを使用することです。これらは通常、インダクタ、コンデンサ、抵抗で構成されます。これらの部品の値は、サーキュレータのインピーダンスと一致するようにソースまたは負荷のインピーダンスを調整するために慎重に選択されます。たとえば、単純な L 型マッチング ネットワークを使用して、負荷のインピーダンスを目的の値に変換できます。

もう 1 つの重要な側面は、インピーダンスの測定です。ネットワーク アナライザーなどの特殊な機器を使用して、RF サーキュレーターと接続されているコンポーネントのインピーダンスを測定します。ネットワーク アナライザは、サーキュレータの散乱パラメータ (S - パラメータ) に関する詳細情報を提供できます。たとえば、S11 パラメータはポート 1 での反射係数を示します。S11 値が低いということは、ポート 1 での反射が少ないことを意味し、これはインピーダンス マッチングが良好であることを示しています。

RF サーキュレータのサプライヤーとして、当社は製造プロセス中のインピーダンスのマッチングに細心の注意を払っています。当社は高品質の素材と高度な製造技術を使用して、サーキュレーターが一貫したインピーダンス特性を持っていることを保証します。また、インピーダンスやその他の重要なパラメーターに関する情報を含む、製品の詳細なデータシートも提供しています。

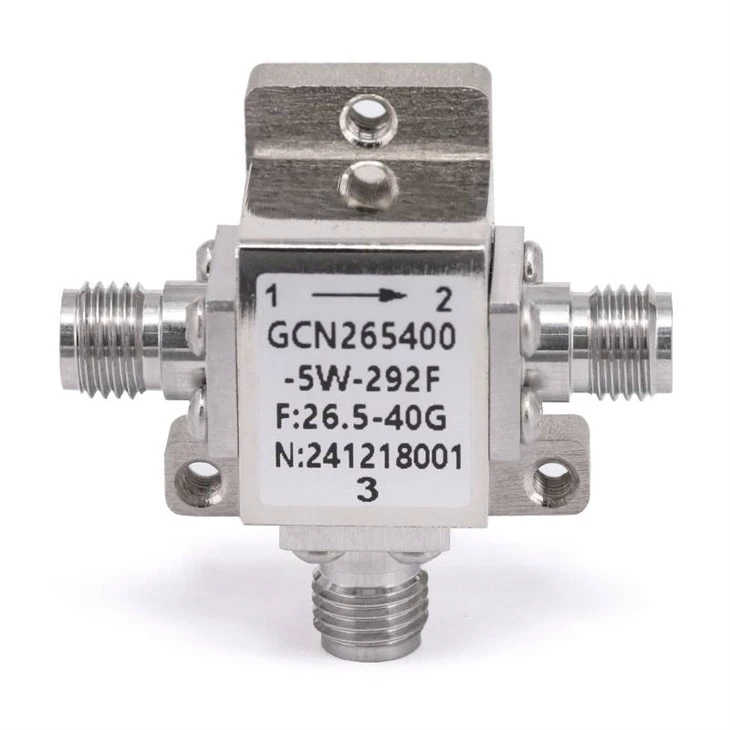

私たちのRF同軸サーキュレータインピーダンスマッチングを念頭に置いて設計されています。小規模な無線機器から大規模なレーダーシステムまで、幅広い用途に適しています。当社には、お客様が直面する可能性のあるあらゆるインピーダンス、マッチングの問題についてサポートできる経験豊富なエンジニアのチームがいます。

システムで RF サーキュレータを使用している場合は、環境要因もインピーダンス マッチングに影響を与える可能性があることに留意することが重要です。温度、湿度、機械的ストレスはすべて、コンポーネントのインピーダンスの変化を引き起こす可能性があります。したがって、長期にわたり良好なインピーダンス整合を維持するには、適切なパッケージングと設置も不可欠です。

さらに、RF サーキュレータをシステムに統合する場合は、システム全体のアーキテクチャを考慮する必要があります。場合によっては、カスケード構成で複数のサーキュレーターを使用する必要がある場合があります。このような場合、システム全体が適切に機能することを保証するために、インピーダンス整合がさらに重要になります。

また、RF サーキュレーターのカスタマイズ サービスも提供しています。アプリケーションに特定のインピーダンス要件がある場合は、当社のエンジニアがお客様と協力して、お客様のニーズを正確に満たすサーキュレータを設計できます。当社は、アプリケーションが異なればインピーダンス値も異なる可能性があることを理解しており、お客様にとって適切なソリューションを提供することに尽力しています。

優れたインピーダンス整合特性を備えた高品質の RF サーキュレータをお探しの場合は、お気軽にお問い合わせください。お客様の RF システムに最適な製品を見つけるお手伝いをいたします。新しいプロジェクトに取り組んでいる場合でも、既存のプロジェクトのアップグレードを検討している場合でも、必要なサポートと製品を提供できます。

結論として、インピーダンス整合は RF サーキュレータの基本的な側面です。効率的な電力伝送を保証し、信号反射を低減し、RF システムの全体的なパフォーマンスを向上させます。 RF サーキュレータのサプライヤーとして、当社は最高水準のインピーダンスマッチングと品質を満たす製品を提供することに専念しています。ご質問がある場合、または RF サーキュレーターの要件について話し合う必要がある場合は、お気軽にお問い合わせください。当社は、お客様の RF アプリケーションに最適な選択をお手伝いする準備ができています。

参考文献

1. ポザール、DM (2011)。マイクロ波工学。ワイリー。
2. コリン、レバノン州 (1992)。マイクロ波工学の基礎。マグロウ - ヒル。
