内側のDCブロック

DCブロックのコア関数は、直接電流（DC）信号が通過するのを防ぎながら、交互の電流（AC）信号、特に無線周波数（RF）信号をスムーズに通過させることです。この特性は、DCシグナルがその後の回路に望ましくない効果をもたらすのを防ぐことができるため、多くの回路で非常に重要です。たとえば、直接電流によって引き起こされる損傷から敏感なRFコンポーネントを保護し、DCバイアスの通常の伝送とRF信号の干渉を回避します。

同軸ケーブルへの接続を必要とするいくつかのアプリケーションシナリオでは、同軸パッケージを備えたRF DCブロックが使用されます。このパッケージングフォームには、優れたRFパフォーマンスと干渉防止機能があり、同軸ケーブルと内部回路間のRF信号の効率的な伝送が保証されます。同軸パッケージを備えたRF DCブロックには、通常、同軸ケーブルの外側シールド層に接続するための中央の導体と外側の導体ピンがあります。内部回路は、特別なRF接続構造を介してピンに接続されており、低損失と高い分離のパフォーマンス要件を満たしています。一般に、DCブロックの同軸インターフェイスには、SMA、2.92mm、1.85mmなどのさまざまなタイプのRFインターフェイスが含まれます。外側の導体にはステンレス鋼で動揺し、導体材料は金でめっきされています。

ワイヤレス通信では、ワイヤレストランシーバーでは、無線周波数（RF）信号のDCコンポーネントとACコンポーネントを分離するために使用されます。 DCバイアスが、その後の回路によるRF信号の処理に影響を与え、RF信号の通常の伝送と増幅を確保することを回避します。

SKU	コネクタシリーズ	頻度	VSWR	挿入損失

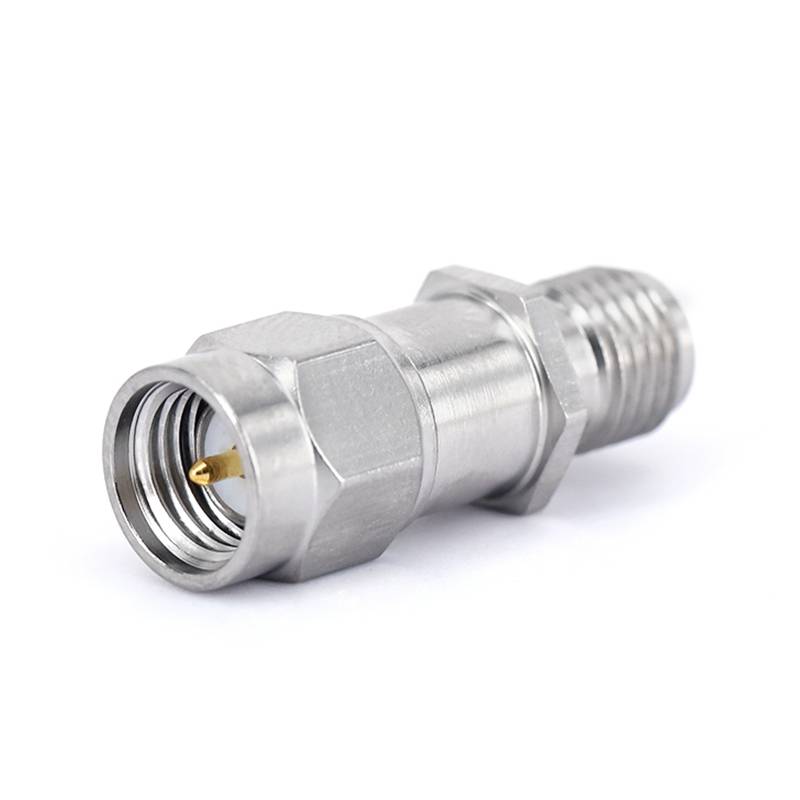

fr 5- gdcb -18 g-smas -50	SMAメス	10MHz〜18GHz	1.35	0。7db
電圧、DCマックス（ボルト）	パワー、最大入力（ワット）	ブロックタイプ	体材	ボディメッキ
+50	2	内側のブロック	ステンレス鋼	パッシブ

SKU	コネクタシリーズ	頻度	VSWR	挿入損失

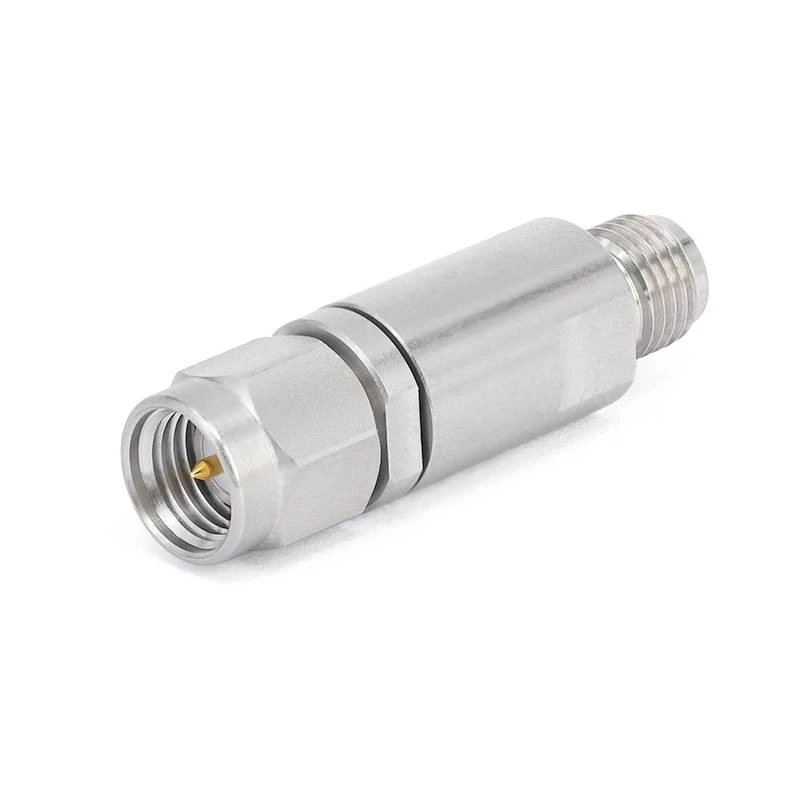

fr 5- gdcb -27 g-sma-jk	SMAメス	30MHz〜27GHz	1.25	0。8db
電圧、DCマックス（ボルト）	パワー、最大入力（ワット）	ブロックタイプ	体材	ボディメッキ
+50	2	内側のブロック	ステンレス鋼	パッシブ

SKU	コネクタシリーズ	頻度	VSWR	挿入損失

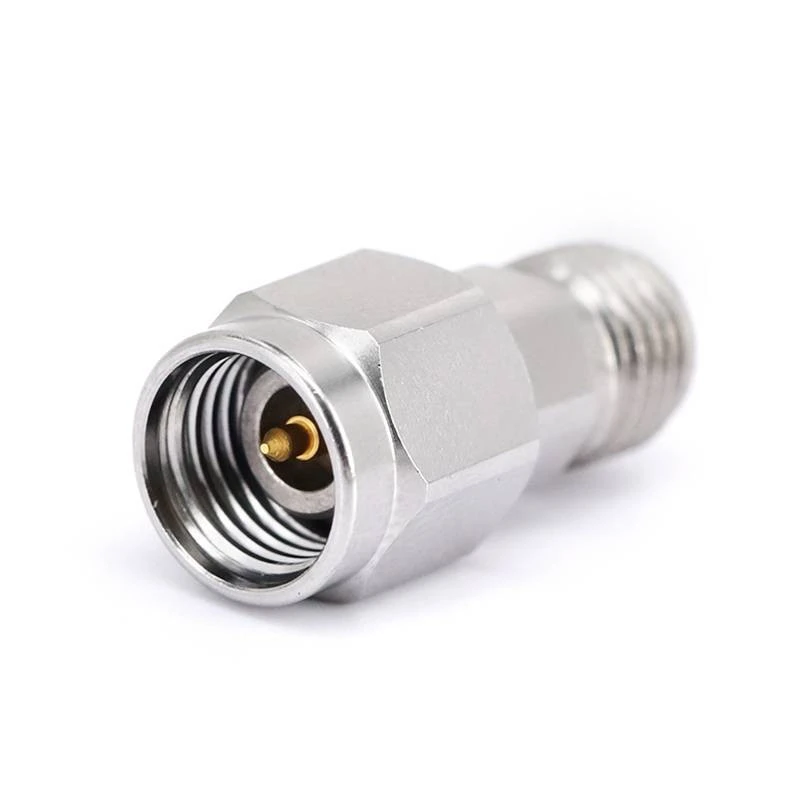

fr 5- gdcb -40 g -292 e	2.92mmの女性	10MHz〜40GHz	1.30	0。5db
電圧、DCマックス（ボルト）	パワー、最大入力（ワット）	ブロックタイプ	体材	ボディメッキ
+60	2	内側のブロック	ステンレス鋼	パッシブ

SKU	コネクタシリーズ	頻度	VSWR	挿入損失

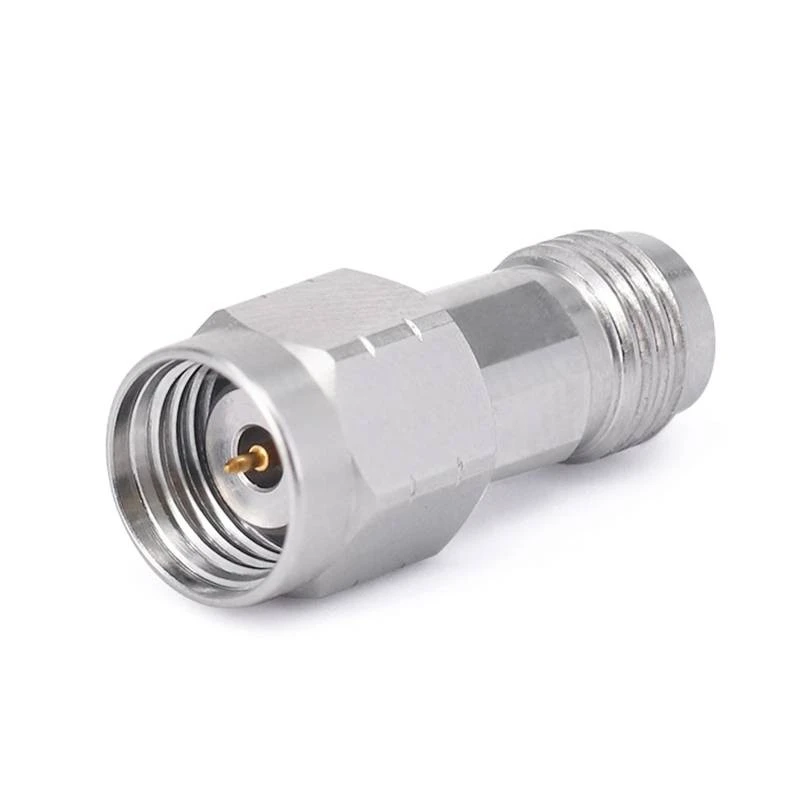

fr 5- gdcb -67 g -185 e	1.85mmの女性	10MHz〜67GHz	1.50	0。9db
電圧、DCマックス（ボルト）	パワー、最大入力（ワット）	ブロックタイプ	体材	ボディメッキ
+60	2	内側のブロック	ステンレス鋼	パッシブ
