SMAアダプター
SMAシリーズの同軸RFアダプターは、すべてのアダプターシリーズの中で最も広いアプリケーション範囲であり、最大の種類です。約数百のオプションのタイプがあります。その最大動作周波数は、最大26.5 GHzに達する可能性があります。その中で、それらは、アプリケーション製品の6g、18g、26.5gの3つの異なる周波数帯域に従って設計および開発されています。
説明
製品の紹介
SMAシリーズの同軸RFアダプターは、すべてのアダプターシリーズの中で最も広いアプリケーション範囲であり、最大の種類です。約数百のオプションのタイプがあります。その最大動作周波数は、最大26.5 GHzに達する可能性があります。その中で、それらは、アプリケーション製品の6g、18g、26.5gの3つの異なる周波数帯域に従って設計および開発されています。
製品材料
SMAコネクタのボディの外側の導体は、通常、真鍮やステンレス鋼などの金属材料で作られています。シールドおよび信号伝送において重要な役割を果たします。その円筒構造は、内側の導体と誘電体を囲んでおり、電磁信号の戻り電流の低耐性経路を提供し、信号伝送の安定性と完全性を確保します。
製品ボディスタイル
SMAコネクタは、ストレートタイプ、直角タイプ、4-ホールフランジマウント、バルクヘッドマウントタイプ、エア密閉型真空バルクヘッドマウントタイプなど、さまざまなボディ形式で利用できます。
調達FAQ
製品仕様データ
|
構成 |
|
|
コネクタ1タイプ |
SMA |
|
コネクタ1インピーダンス |
50オーム |
|
コネクタ1極性 |
標準 |
|
コネクタ2タイプ |
SMA\/GPPO\/GPO\/2.4mm\/2.92mm\/3.5mm\/N\/TNC\/BNC\/SSMC\/MMCX\/IPEX\/SSMA |
|
コネクタ2インピーダンス |
50オーム |
|
コネクタ2極性 |
標準 |
|
コネクタマウントメソッド |
なし |
|
アダプターボディスタイル |
ストレート\/4ホールフランジ\/バルクヘッドマウント\/直角\/ |
|
材料情報 |
|
|
センターの連絡先 |
キューブゴールドメッキ |
|
外側の接触 |
真鍮の金メッキ \/ステンレス鋼 |
|
体 |
真鍮の金メッキ \/ステンレス鋼 |
|
誘電 |
PEI\/PTFE\/ガラス |
|
環境データ |
|
|
温度範囲 |
-55程度+165度 |
|
2011\/65\/EU（ROHS） |
準拠 |
SMAアダプタータイプ
|
SMA RFアダプター |
|||||
|
SKU |
描画 |
頻度 |
VSWR |
説明タイプ |
|
|
fr 1- sma-jjs |
|
|
dc -18 ghz |
1.15 |

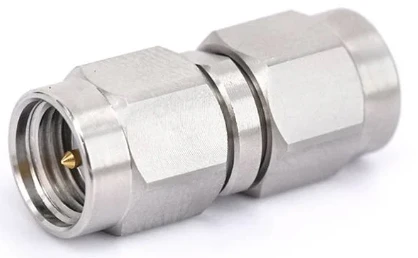

SMA男性からSMA男性 |
|
fr 1- sma-kks |
|
|
dc -18 ghz |
1.15 |

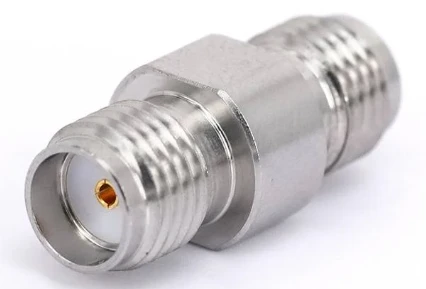

SMA女性からSMAメス |
|
fr 1- sma-jks |
|
|
dc -18 ghz |
1.15 |

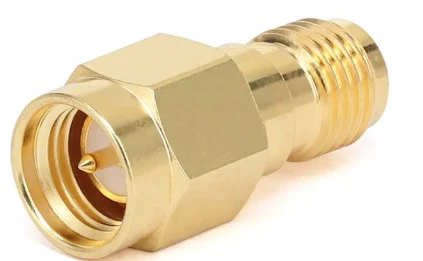

SMA男性からSMAメス |
|

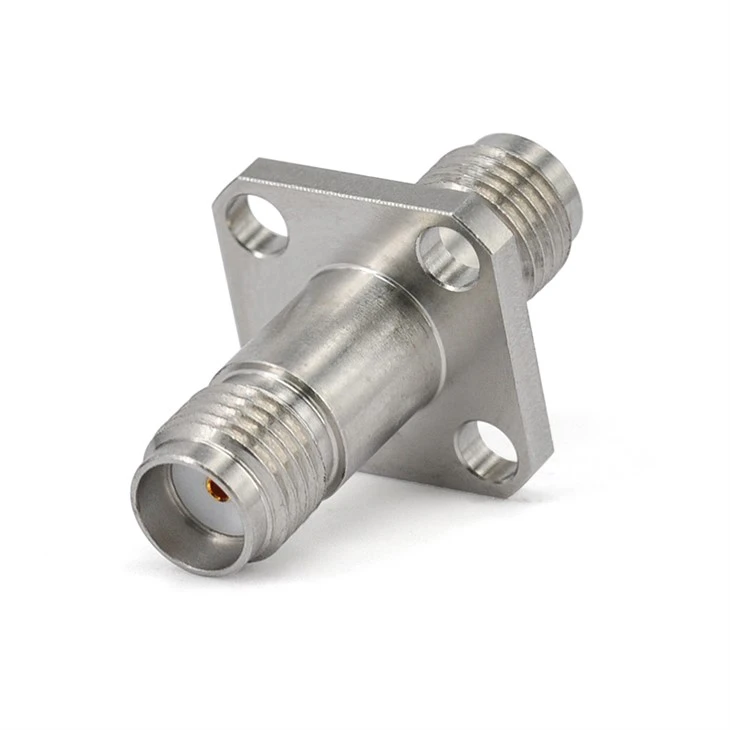

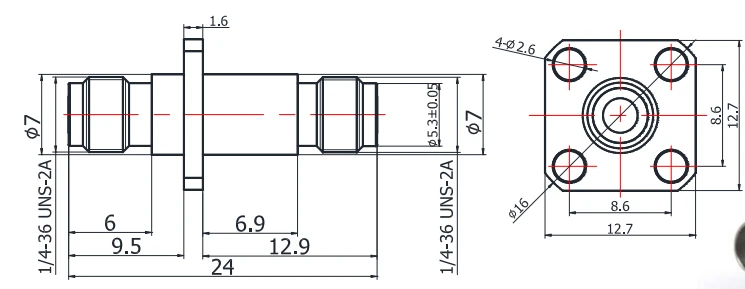

fr 1- sma-kfkg -1 |
|
|
dc -18 ghz |
1.15 |

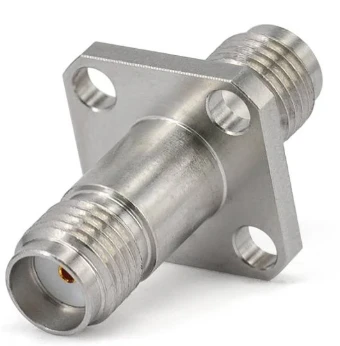

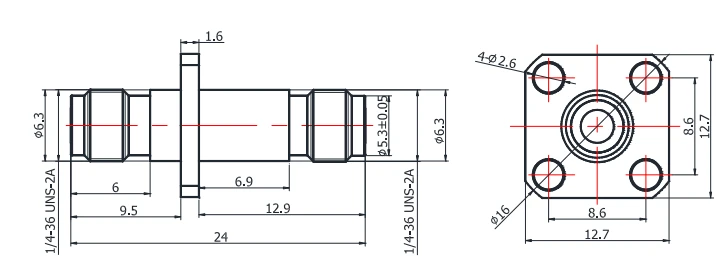

4ホールフランジを持つSMA女性からSMAメス |
|
fr 1- sma-kfkg |
|
|
dc -26。5ghz |
1.15 |
4ホールフランジを持つSMA女性からSMAメス |
|

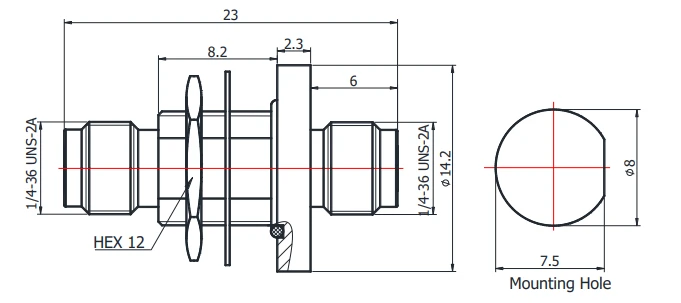

fr 1- sma-kykg -1 |
|
|
dc -26。5ghz |
1.25 |

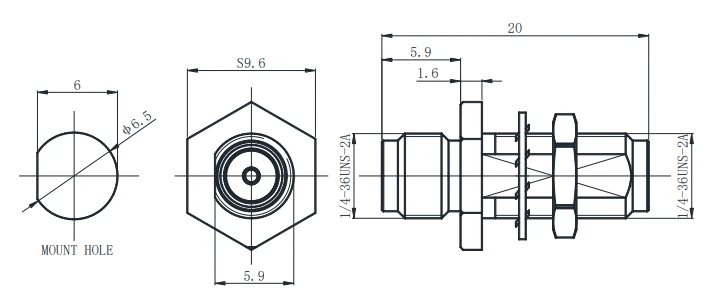

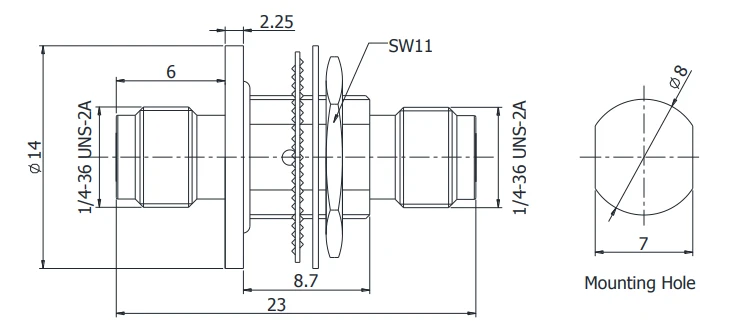

BulkheadマウントのSMAメスからSMAメス |
|

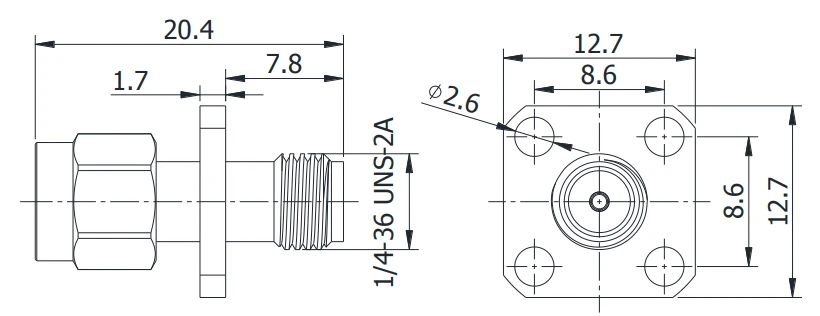

fr 1- sma-jfkg |
|
|
dc -18 ghz |
1.20 |
4ホールフランジを持つSMA男性からSMAメス |
|
fr 1- sma-jwjs -18 g |
|
|
dc -18 ghz |
1.25 |
直角男性からSMA男性からSMA男性 |
|
fr 1- sma-kwks -18 g |
|
|
dc -18 ghz |
1.25 |
SMAメスからSMA女性から直角 |
|
fr 1- sma-jwks -18 g |
|
|
dc -18 ghz |
1.25 |
SMA男性からSMAメスから直角 |
|

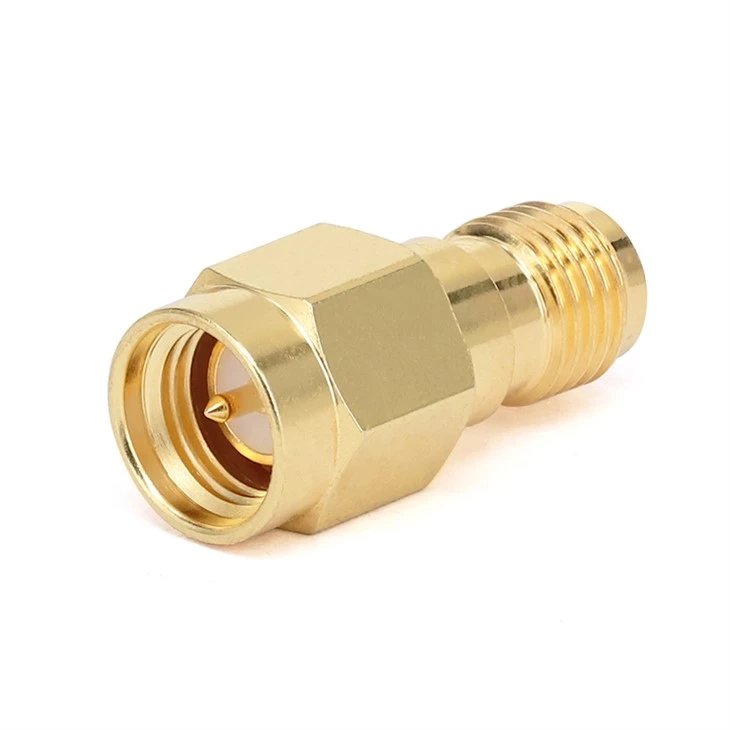

fr 1- sma-jk |
|
|
dc -18 ghz |
1.25 |
SMA男性からSMAメス |
|
fr 1- sma-kk-e |
|
|
dc -18 ghz |
1.25 |
SMA女性からSMAメス |
|
fr 1- sma-kk1 |
|
|
dc -18 ghz |
1.25 |
SMA女性からSMAメス |
|
fr 1- sma-kyk1 |
|
|
dc -18 ghz |
1.25 |
BulkheadマウントのSMAメスからSMAメス |
|
fr 1- smam-kyk |
|
|
dc -18 ghz |
1.35 |

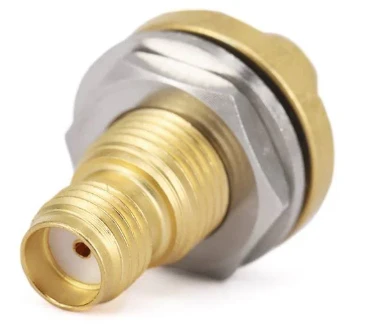

バルクヘッドマウントと真空強さを備えたSMA女性からSMAメス |
|
fr 1- qsma\/sma-jks |
|
|
dc -18 ghz |
1.25 |

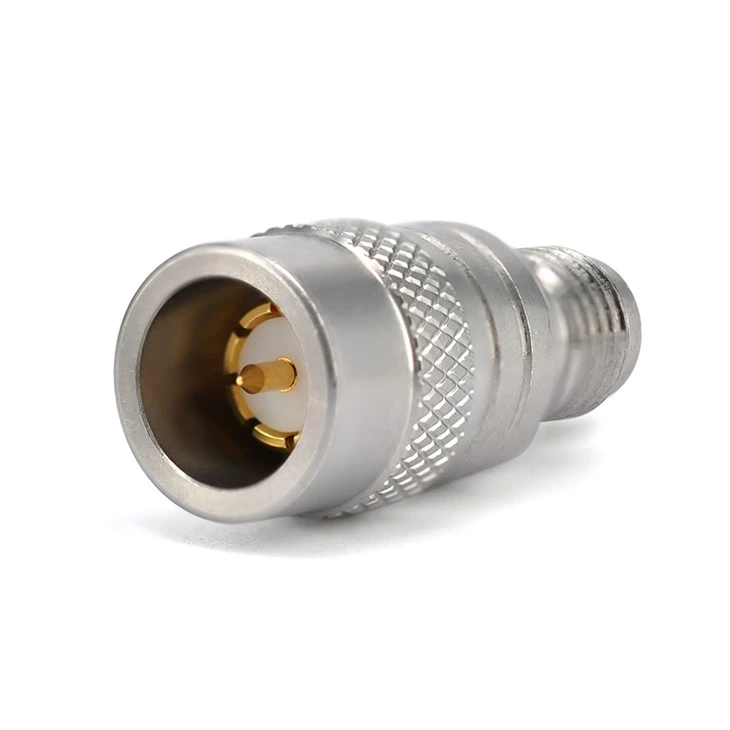

クイックSMA男性からSMAメス |
|
SMAから2.4mm RFアダプター |
|||||
|
SKU |
描画 |
fequency |
VSWR |
説明タイプ |
|
|
fr 1- sma\/2。4- kjs |
|
|
dc -26。5ghz |
1.15 |

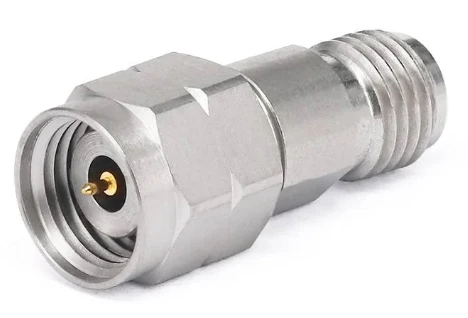

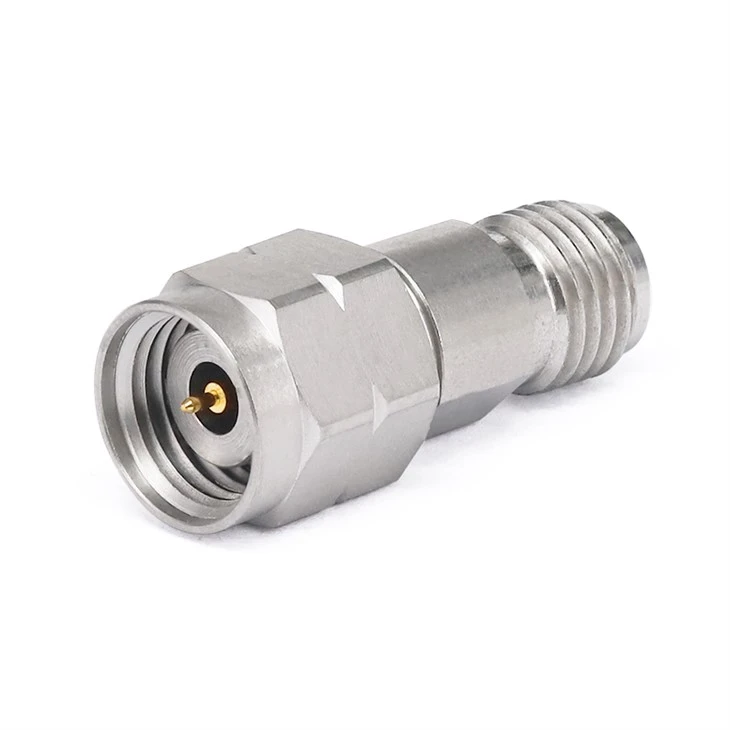

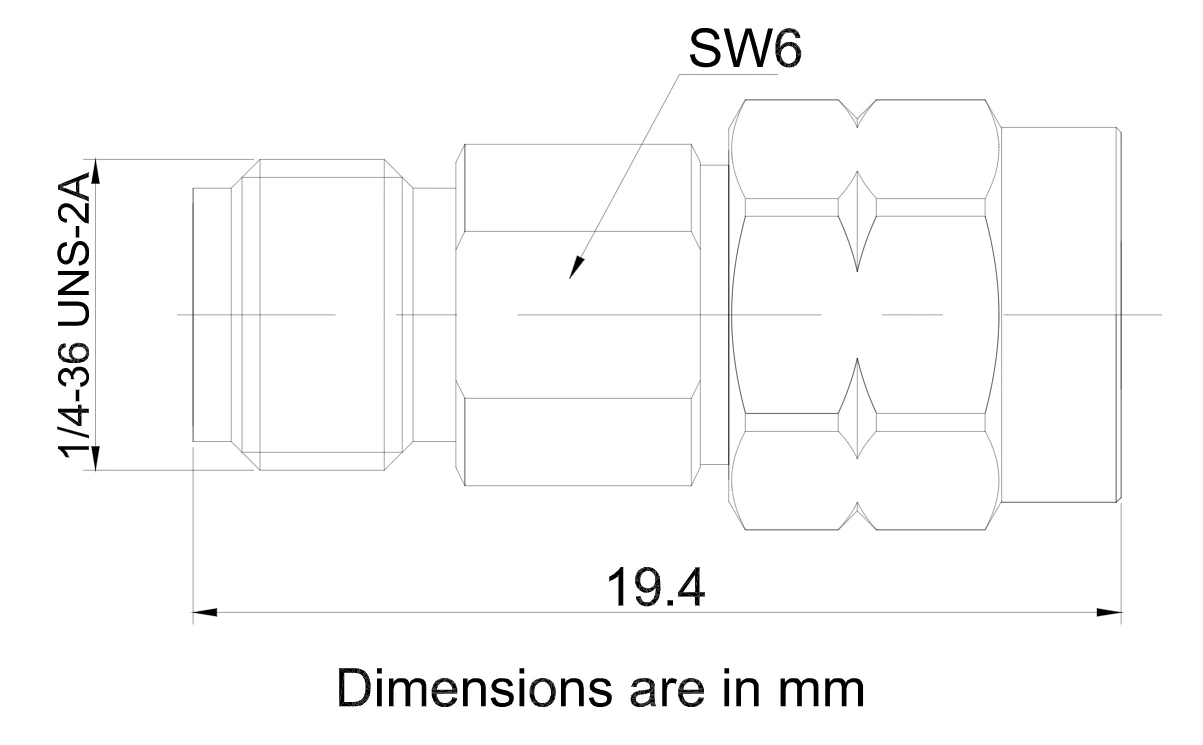

SMA女性から2.4mmの男性 |
|
SMAから2.92mmRFアダプター |
|||||
|
SKU |
描画 |
頻度 |
VSWR |
説明タイプ |
|
|
fr 1- sma\/2。92- jjs |
|
|
dc -18 ghz |
1.15 |

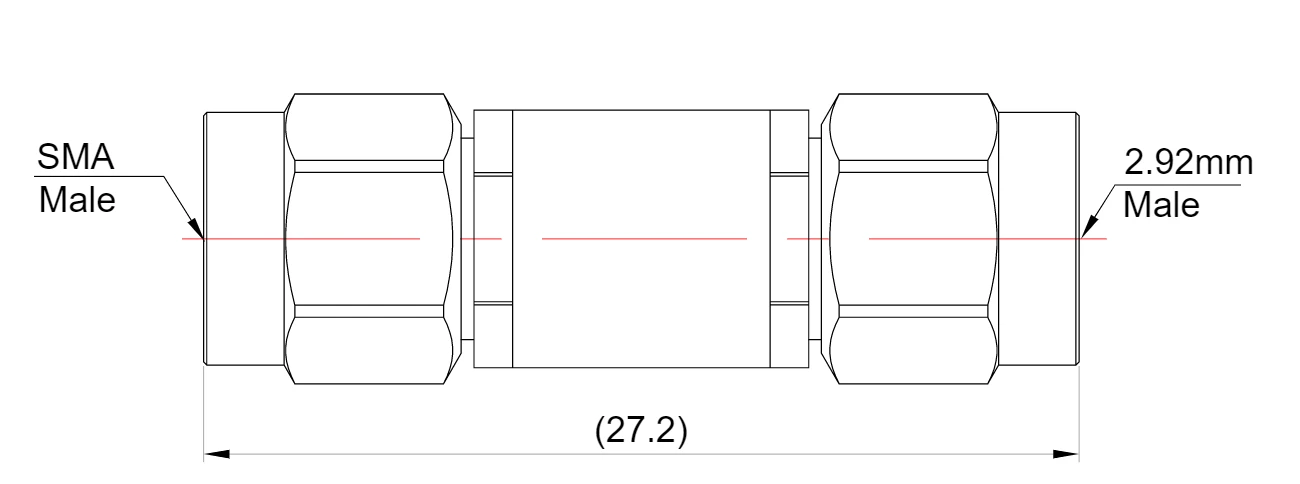

SMA男性から2.92mmの男性 |
|
fr 1- sma\/2。92- kks |
|
|
dc -18 ghz |
1.15 |

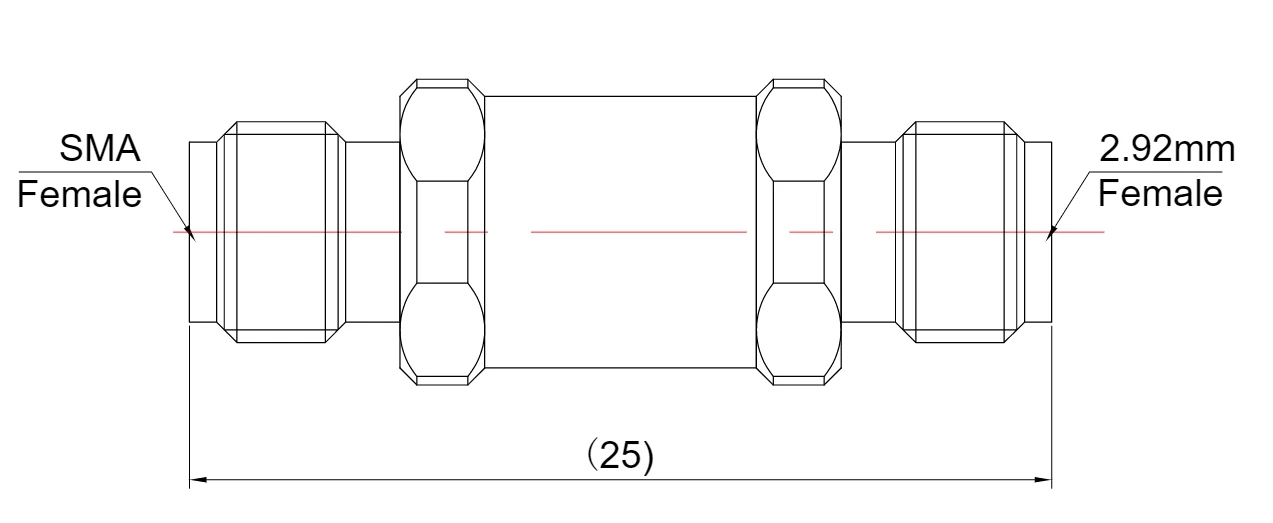

SMA女性から2.92mmの女性 |
|

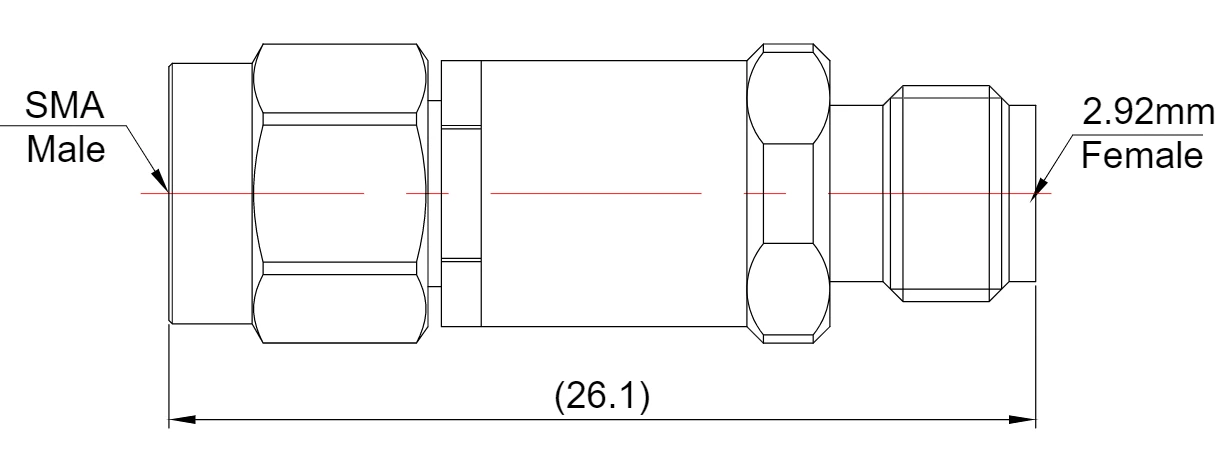

fr 1- sma\/2。92- jks |
|
|
dc -18 ghz |
1.15 |
SMA男性から2.92mmの女性 |
|
fr 1- sma\/2。92- kjs |
|
|
dc -18 ghz |
1.15 |

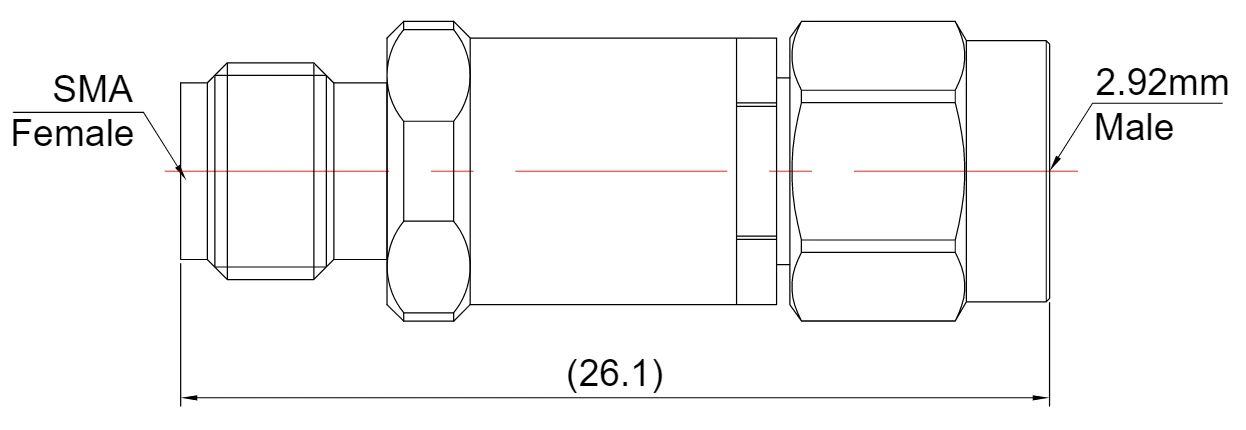

SMA女性から2.92mmの男性 |
|
SMAからN RFアダプター |
|||||
|
SKU |
描画 |
頻度 |
VSWR |
説明タイプ |
|
|

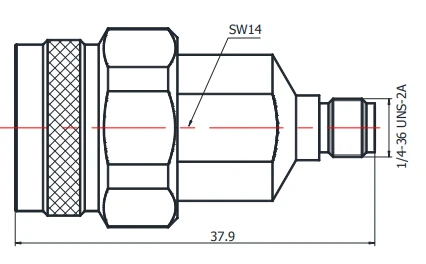

fr 1- n\/sma-jjs |
|
|
dc -18 ghz |
1.15 |
n男性からSMA男性 |
|
fr 1- n\/sma-kks |
|
|
dc -18 ghz |
1.15 |
n女性からSMAメス |
|
fr 1- n\/sma-jks |
|
|
dc -18 ghz |
1.15 |

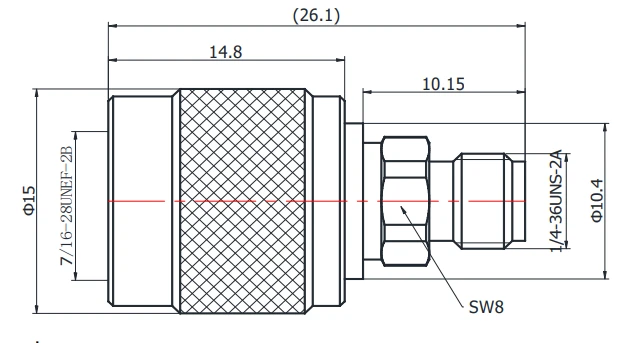

n男性からSMAメス |
|
fr 1- n\/sma-kjs |
|
|
dc -18 ghz |
1.15 |
n女性からSMA男性 |
|
fr 1- n\/sma-kykg |
|
|
dc -18 ghz |
1.15 |

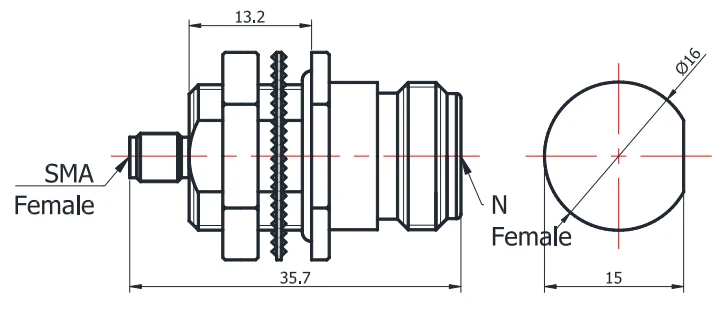

n女性からSMA雌雌から隔壁マウント |
|

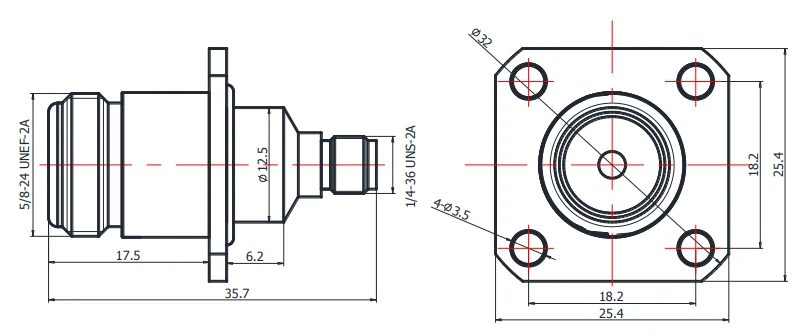

fr 1- n\/sma-kfkg |
|
|
dc -18 ghz |
1.15 |

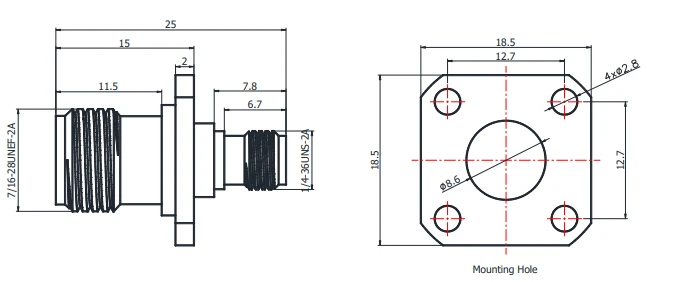

n 4ホールフランジで女性からSMAメス |
|
SMAからTNC RFアダプター |
|||||
|
SKU |
描画 |
頻度 |
VSWR |
説明タイプ |
|
|
fr 1- tnc\/sma-jjs |
|
|
dc -18 ghz |
1.25 |

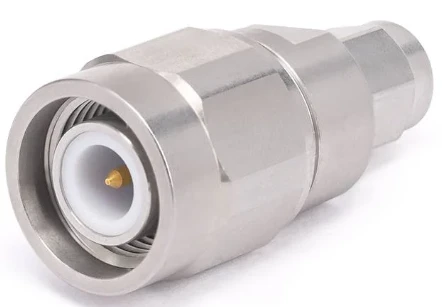

TNC男性からSMA男性 |
|
fr 1- tnc\/sma-kks |
|
|
dc -18 ghz |
1.25 |

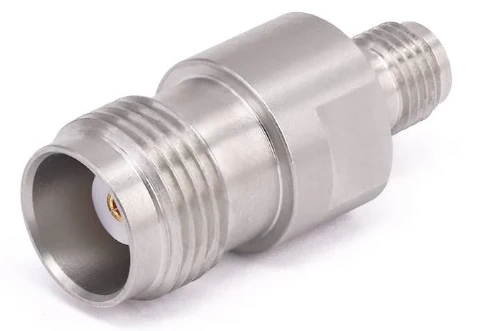

TNC女性からSMAメス |
|
fr 1- tnc\/sma-jks |
|
|
dc -18 ghz |
1.25 |
TNC男性からSMAメス |
|
fr 1- tnc\/sma-kjs |
|
|
dc -18 ghz |
1.25 |

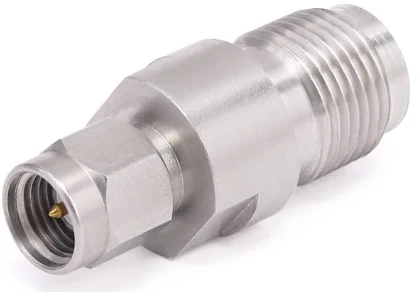

TNC女性からSMA男性 |
|
fr 1- tnc\/sma-jj |
|
|
dc -3 ghz |
1.25 |
TNC男性からSMA男性 |
|
fr 1- tnc\/sma-kk |
|
|
dc -3 ghz |
1.25 |
TNC女性からSMAメス |
|
fr 1- tnc\/sma-jk |
|
|
dc -3 ghz |
1.25 |
TNC男性からSMAメス |
|
fr 1- tnc\/sma-kj |
|
|
dc -3 ghz |
1.25 |
TNC女性からSMA男性 |
|

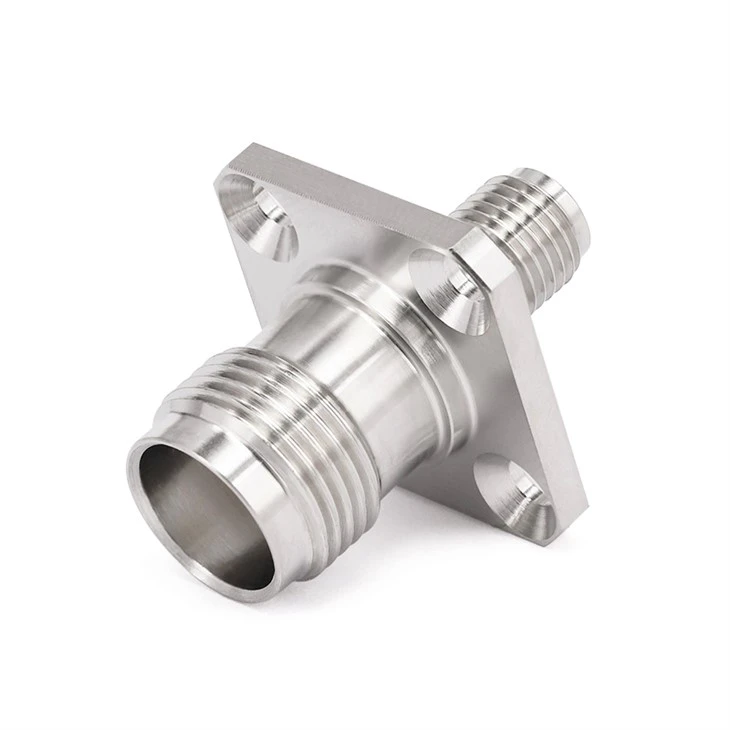

fr 1- tnc\/sma-kfk1 |
|
|
dc -4 ghz |
1.25 |
4ホールフランジを持つTNC女性からSMAメス |
|
SMAからBNC RFアダプター |
|||||
|
SKU |
描画 |
頻度 |
VSWR |
説明タイプ |
|
|
fr 1- bnc\/sma-jjs |
|
|
dc -18 ghz |
1.15 |
BNC男性からSMA男性 |
|
fr 1- bnc\/sma-kks |
|
|
dc -18 ghz |
1.15 |
BNC女性からSMA女性 |
|
fr 1- bnc\/sma-jks |
|
|
dc -18 ghz |
1.15 |
BNC男性からSMAメス |
|
fr 1- bnc\/sma-kjs |
|
|
dc -18 ghz |
1.15 |
BNC女性からSMA男性 |
|
SMAからGPPO（Mini-SMP）RFアダプター |
|||||
|
SKU |
描画 |
頻度 |
VSWR |
説明タイプ |
|
|

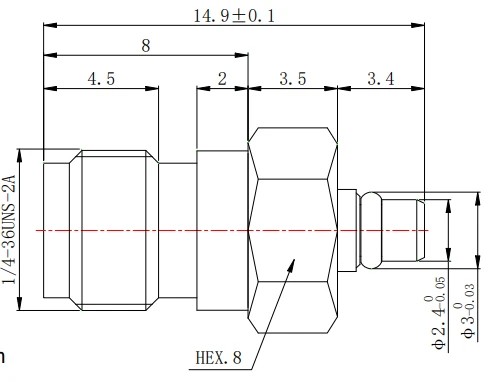

fr 1- sma\/gppo-jj |
|
|
dc -18 ghz |
1.20 |
SMA男性からGPPO男性 |
|
fr 1- sma\/gppo-kk |
|
|
dc -18 ghz |
1.20 |
SMA女性からGPPOの女性 |
|
fr 1- sma\/gppo-jk |
|
|
dc -18 ghz |
1.20 |
SMA男性からGppoの女性 |
|
fr 1- sma\/gppo-kj |
|
|
dc -18 ghz |
1.20 |
SMAメスからGppo男性 |
|
SMAからGPO（SMP）RFアダプター |
|||||
|
SKU |
描画 |
頻度 |
VSWR |
説明タイプ |
|
|
FR 1- SMA\/GPO-JJ |
|
|
dc -18 ghz |
1.20 |
SMA男性からGPO男性 |
|

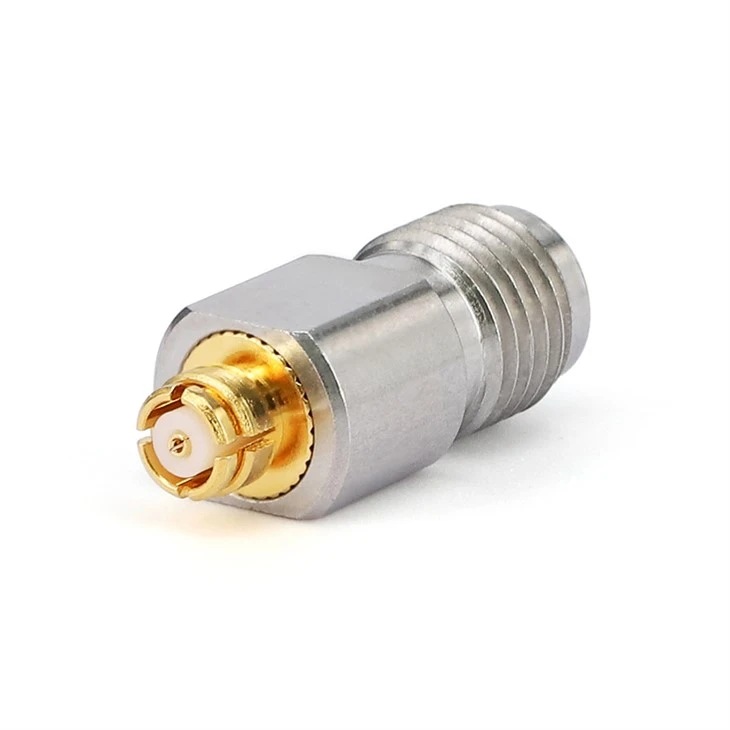

fr 1- sma\/gpo-kk |
|
|
dc -18 ghz |
1.20 |
SMA女性からGPOメス |
|
fr 1- sma\/gpo-jk |
|
|
dc -18 ghz |
1.20 |
SMA男性からGPOの女性 |
|
fr 1- sma\/gpo-kj |
|
|
dc -18 ghz |
1.20 |
SMAメスからGPO男性 |
|
SMAからSSMA RFアダプター |
|||||
|
SKU |
描画 |
頻度 |
VSWR |
説明タイプ |
|
|
fr 1- sma\/ssma-jj |
|
|
dc -27 ghz |
1.25 |
SMA男性からSSMA男性 |
|
FR 1- SMA\/SSMA-KK |
|
|
dc -6 ghz |
1.25 |
SMA女性からSSMAメス |
|
fr 1- sma\/ssma-jk |
|
|
dc -18 ghz |
1.25 |
SMA男性からSSMAメス |
|
fr 1- sma\/ssma-kj |
|
|
dc -18 ghz |
1.25 |
SMAメスからSSMA男性 |
|

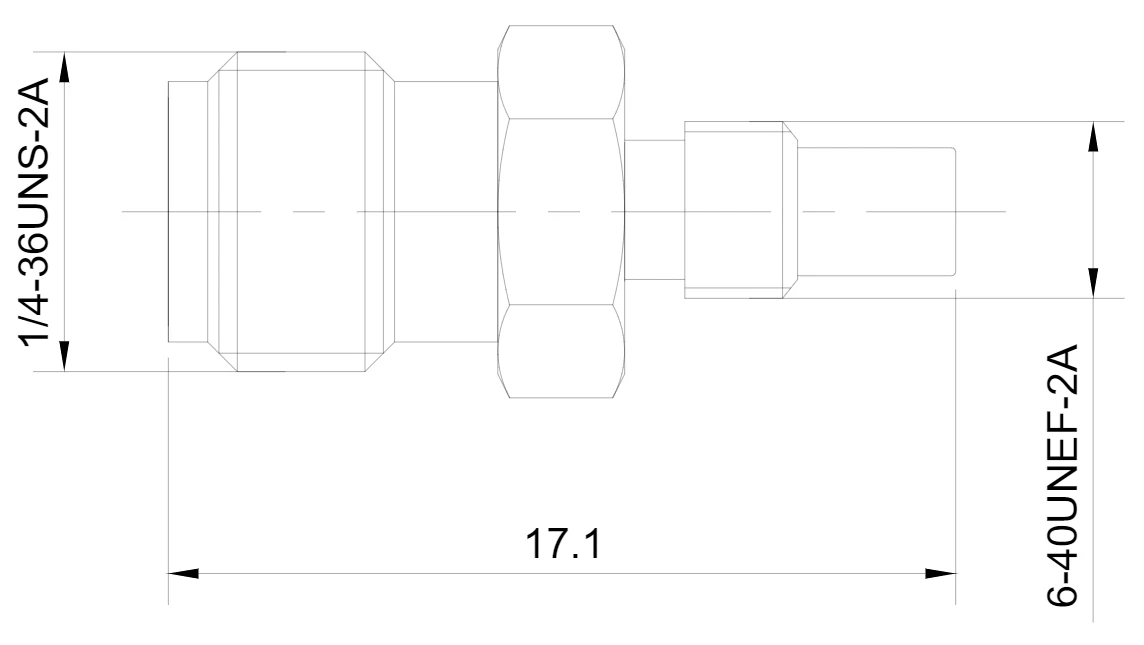

SMAからSSMC RFアダプター |
|||||
|
SKU |
描画 |
頻度 |
VSWR |
説明タイプ |
|
|
fr 1- sma\/ssmc-jj |
|
|
dc -6 ghz |
1.20 |
SMA男性からSSMC男性 |
|
FR 1- SMA\/SSMC-KK |
|
|
dc -6 ghz |
1.20 |
SMA女性からSSMC女性 |
|
fr 1- sma\/ssmc-jk |
|
|
dc -6 ghz |
1.20 |
SMA男性からSSMC女性 |
|
fr 1- sma\/ssmc-kj |
|
|
dc -6 ghz |
1.20 |
SMA女性からSSMC男性 |
|

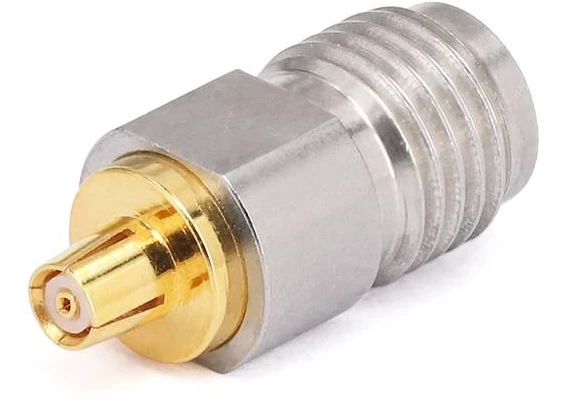

SMAからMCX RFアダプター |
|||||
|
SKU |
描画 |
頻度 |
VSWR |
説明タイプ |
|
|
FR 1- SMA\/MMCX-JJ |
|
|
dc -6 ghz |
1.20 |
SMA男性からMMCX男性 |
|
FR 1- SMA\/MMCX-KK |
|
|
dc -6 ghz |
1.20 |
SMAメスからMMCXメス |
|
fr 1- sma\/mmcx-jk |
|
|
dc -6 ghz |
1.20 |
SMA男性からMMCXメス |
|
FR 1- SMA\/MMCX-KJ |
|
|
dc -6 ghz |
1.20 |
SMAメスからMMCX男性 |
|
SMAからIPEX RFアダプター |
|||||
|
SKU |
描画 |
頻度 |
VSWR |
説明タイプ |
|
|

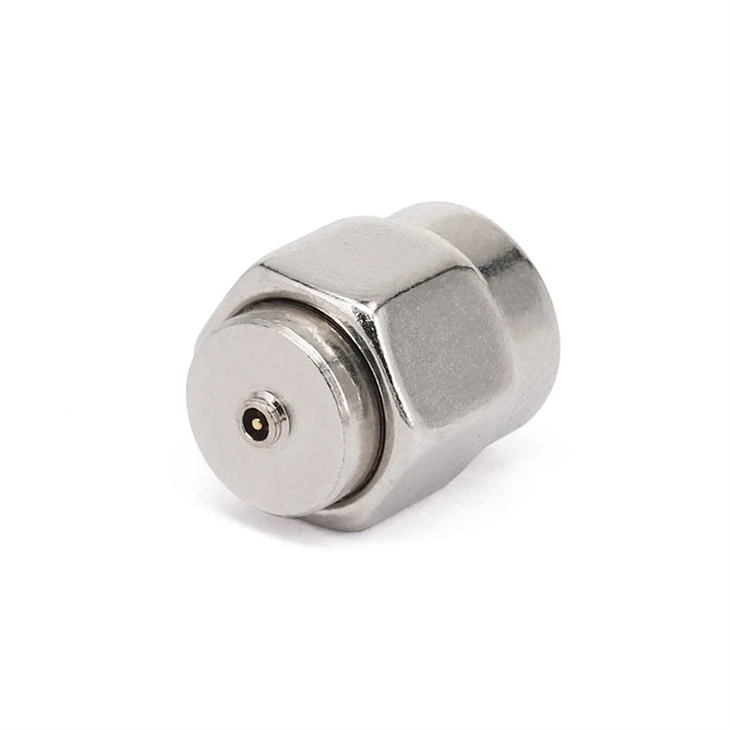

fr 1- sma\/ipx 1- jj |
|
|
dc -6 ghz |
1.35 |
SMA男性からIPX1男性 |
|
fr 1- sma\/ipx 1- kks |
|
|
dc -6 ghz |
1.20 |
SMA男性からIPX1メス |
|

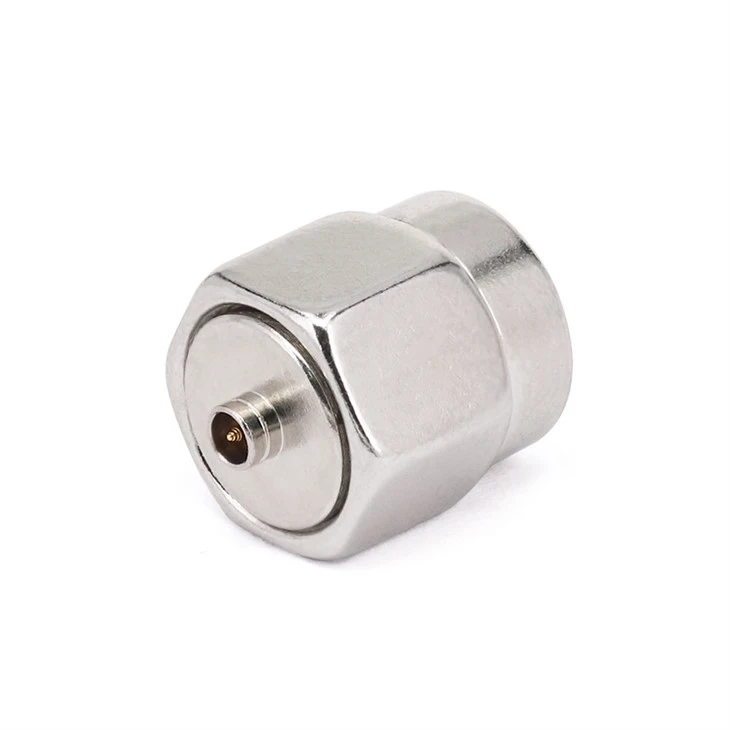

fr 1- sma\/ipx 4- jj |
|
|
dc -6 ghz |
1.35 |
SMA男性からIPX4男性 |
