RF 負荷はマイクロ波周波数でどのように機能しますか?

ちょっと、そこ！私は RF 負荷のサプライヤーです。今日は、RF 負荷がマイクロ波周波数でどのように動作するかについて詳しく説明します。これは非常に素晴らしいトピックです。このブログを読み終えるまでに、これらの気の利いたデバイスについてしっかりと理解していただければ幸いです。

まず、RF 負荷とは何かについて話しましょう。簡単に言えば、RF 負荷は無線周波数 (RF) 電力を吸収するデバイスです。通常 1 GHz ～ 300 GHz の範囲にあるマイクロ波周波数では、これらの負荷はさまざまなアプリケーションで重要な役割を果たします。それらは RF 回路の「シンク」と考えてください。制御された方法で RF エネルギーを放散し、不要な反射を防ぎ、システム全体が適切に機能するように設計されています。

では、実際にはどのように機能するのでしょうか?そうですね、結局のところ、それはインピーダンス整合の原理に帰着します。 RF システムでは、電力を電源から負荷に効率的に伝送する必要があります。負荷のインピーダンスが電源のインピーダンスと一致すると、最大の電力伝送が行われます。マイクロ波周波数では、インピーダンスの不整合が重大な電力反射につながる可能性があり、信号の歪みやシステムパフォーマンスの低下など、あらゆる種類の問題を引き起こす可能性があるため、これはさらに重要になります。

RF 負荷は、特定のインピーダンス (通常、ほとんどの RF システムの標準インピーダンスである 50 オーム) を持つように設計されています。このインピーダンスは、システムで使用される伝送線路の特性インピーダンスと一致するように慎重に設計されています。 RF 信号が伝送線路を通って負荷に到達するとき、負荷インピーダンスが線路インピーダンスと一致していれば、信号は負荷によって吸収され、反射は最小限になります。

RF 負荷の内部コンポーネントを詳しく見てみましょう。ほとんどの RF 負荷は、抵抗素子とハウジングで構成されています。抵抗素子は、RF 電力を吸収する重要な部分です。吸収された電力によって発生する熱に対応できる高抵抗の素材で作られています。たとえば、一部の抵抗素子はカーボンベースの材料または薄膜抵抗器で作られています。

RF 負荷のハウジングにはいくつかの目的があります。抵抗素子を機械的に保護し、熱放散にも役立ちます。吸収された RF 電力は熱に変換されるため、ハウジングは過熱を防ぐためにこの熱を抵抗素子から逃がすことができる必要があります。一部の RF 負荷では、熱伝達を向上させるために表面積を増やすためにハウジングにヒートシンクまたはフィンが付いています。

ここで、マイクロ波周波数で利用可能なさまざまなタイプの RF 負荷について説明します。人気のあるタイプの 1 つは、N RF 負荷。 N コネクタは堅牢で比較的高い電力レベルを処理できるため、RF システムで広く使用されています。 N RF 負荷は、高出力送信機やテスト設定など、大量の RF 電力を消費する必要があるアプリケーションに適しています。

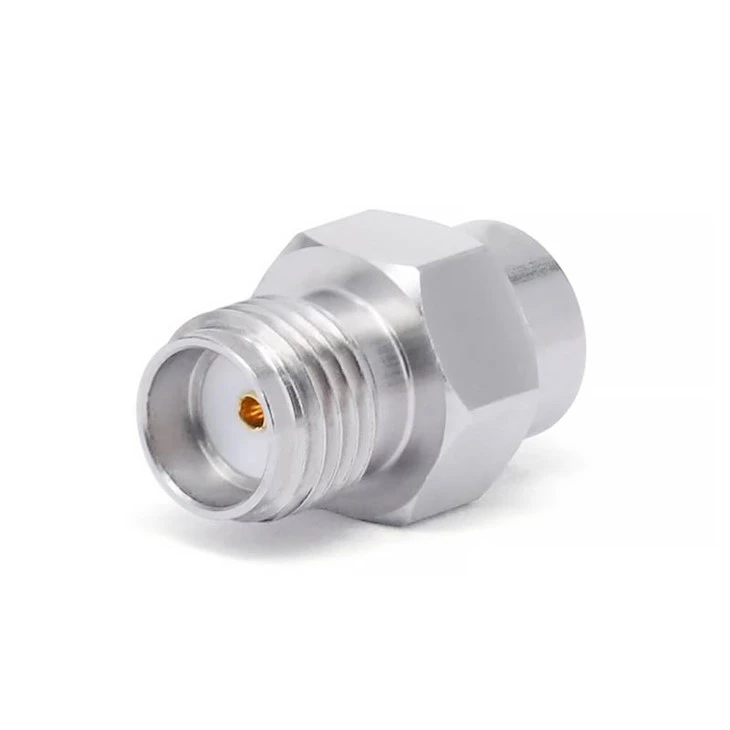

もう 1 つの一般的なタイプは、SMA RF 負荷。 SMA コネクタは、N コネクタに比べて小さく、コンパクトです。これらは、モバイル デバイスや小規模 RF モジュールなど、スペースが限られているアプリケーションでよく使用されます。 SMA RF 負荷は、低電力から中電力のアプリケーションに最適であり、マイクロ波周波数で優れた性能を発揮することで知られています。

それから、2.4mm RF 負荷。これらの負荷は、通常 18 GHz 以上の高周波アプリケーション向けに設計されています。 2.4mm コネクタは非常に低損失の接続を提供します。これは、これらの高周波数での正確な測定と高性能 RF システムに不可欠です。

アプリケーションに関しては、RF 負荷は幅広い業界で使用されています。電気通信業界では、未使用の RF ポートを終端し、信号の反射を防ぐために基地局で使用されます。航空宇宙および防衛分野では、レーダー システムや電子戦機器で RF 負荷が使用され、さまざまな負荷条件をシミュレートし、システムの性能をテストします。また、ネットワーク アナライザやスペクトラム アナライザなどの RF テストおよび測定機器でも、測定の精度を校正および検証するために使用されます。

マイクロ波周波数で RF 負荷を使用する場合の重要な考慮事項の 1 つは、その電力処理能力です。負荷に適用される RF 電力の量を負荷が処理できることを確認する必要があります。電力が負荷の定格を超えると、抵抗素子が過熱して故障し、負荷が損傷し、場合によっては RF システム全体が損傷する可能性があります。

考慮すべきもう 1 つの要素は、RF 負荷の周波数範囲です。さまざまな負荷が特定の周波数範囲内で動作するように設計されています。 RF システムの周波数と一致する周波数応答を持つ負荷を選択する必要があります。たとえば、10 GHz で動作するシステムを使用している場合は、選択した RF 負荷がその周波数で良好なパフォーマンスを発揮することを確認する必要があります。

結論として、RF 負荷は、マイクロ波周波数で動作する RF システムでは不可欠なコンポーネントです。これらは、インピーダンス整合を通じて RF 電力を吸収することで機能し、さまざまな用途に合わせてさまざまなタイプとサイズがあります。電気通信、航空宇宙、または試験測定業界のいずれに従事している場合でも、適切な RF 負荷があると、RF システムのパフォーマンスに大きな違いが生じます。
