RF カプラにおける RF アイソレータの用途は何ですか?

RF アイソレータと RF カプラは、無線周波数 (RF) システムにおける 2 つの重要なコンポーネントであり、それぞれ独自の機能と特性を持っています。経験豊富な RF アイソレータ サプライヤーとして、私はこれら 2 つのデバイスがどのように連携して RF システムのパフォーマンスを向上させるかを直接目撃してきました。このブログでは、RF カプラにおける RF アイソレータのアプリケーションを詳しく掘り下げ、それらの組み合わせた機能と、さまざまな業界にもたらす利点を明らかにします。

RF アイソレータと RF カプラについて

それらのアプリケーションを検討する前に、RF アイソレータと RF カプラが何であるかを簡単に理解しましょう。 RF アイソレータは、RF 信号を一方向に通過させ、逆方向には高い絶縁を提供する 2 ポート デバイスです。これは主に、不安定性、干渉、さらには機器の損傷を引き起こす可能性がある反射信号から敏感な RF コンポーネントを保護するために使用されます。

一方、RF カプラは、伝送ラインから RF 信号の一部をサンプリングし、それを別のポートに配信するマルチポート デバイスです。カプラは、信号モニタリング、電力測定、信号分配など、さまざまな目的に使用されます。

RF カプラにおける RF アイソレータの応用

信号保護

RF カプラにおける RF アイソレータの主な用途の 1 つは信号保護です。一般的な RF システムでは、主信号のパワーをサンプリングして監視するために RF カプラがよく使用されます。ただし、モニタリング経路にインピーダンスの不整合があると反射が発生する可能性があり、その反射がソースに戻って主信号を妨害する可能性があります。

RF カプラと監視装置の間に RF アイソレータを配置することで、これらの反射信号が発生源に到達するのを防ぐことができます。たとえば、無線基地局では、RF カプラはモニタリングの目的でパワーアンプの出力信号をサンプリングします。 RF アイソレータはカプラとパワー メータの間に設置され、パワー メータや接続ケーブルのインピーダンス不整合によって引き起こされる反射信号からパワー アンプを保護します。これにより、パワーアンプの動作の安定性と信頼性が確保されます。

信号品質の向上

RF アイソレータは、RF カプラ アプリケーションの信号品質も向上させます。信号分配に RF カプラを使用すると、出力ポートで異なる負荷条件が発生し、インピーダンスの不整合や反射が発生する可能性があります。これらの反射は信号の歪みや干渉を引き起こし、全体的な信号品質を低下させる可能性があります。

RF アイソレータを RF カプラの各出力ポートに追加して、反射信号を吸収し、カプラに整合した負荷を与えることができます。これは、特に信号の完全性が最も重要である高周波アプリケーションにおいて、クリーンで安定した出力信号を維持するのに役立ちます。たとえば、衛星通信システムでは、RF カプラは RF 信号を複数の受信機に分配するために使用されます。カプラーの出力ポートにある RF アイソレーターにより、各受信機が受信する信号が高品質であり、反射による干渉がないことが保証されます。

結合システムにおけるパワーアンプの保護

パワーアンプが RF カプラと組み合わせて使用​​される RF システムでは、RF アイソレータはパワーアンプを保護する上で重要な役割を果たします。パワーアンプは反射電力に敏感であり、過剰な反射電力は過熱やアンプのコンポーネントの損傷を引き起こす可能性があります。

RF カプラを使用してパワー アンプの出力電力をサンプリングする場合、アンプとカプラの間に配置されたアイソレータにより、カプラや後続の監視コンポーネントや分配コンポーネントからの反射電力がアンプに到達することが防止されます。これにより、パワーアンプの寿命が延び、システム障害のリスクが軽減されます。たとえば、レーダー システムでは、パワー アンプが高出力 RF 信号を生成し、RF カプラーがこの信号の一部をサンプリングして監視します。 RF アイソレータは、パワーアンプが安全かつ効率的に動作することを保証します。

具体的な製品例

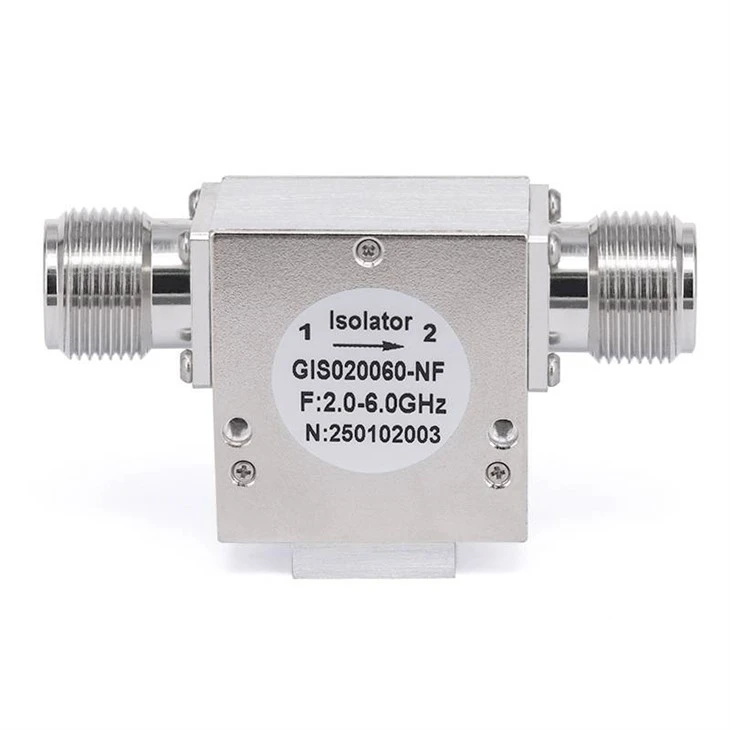

RF アイソレータのサプライヤーとして、当社はさまざまな RF カプラ アプリケーションに適した幅広い RF アイソレータを提供しています。私たちの6GHz RF 同軸アイソレータWi-Fi 6E システムなどの 6GHz 周波数帯域のアプリケーションに最適です。これらのアイソレータは優れた絶縁性と低い挿入損失を提供し、これらのシステムにおける RF カプラの信頼性の高い動作を保証します。

高周波アプリケーションの場合、当社の40GHz RF 同軸アイソレータミリ波周波数の課題に対処できるように設計されています。これらは 5G ミリ波基地局で一般的に使用されており、RF カプラーは信号の監視と配信に使用されます。アイソレータは、システム内の敏感なコンポーネントを反射信号から保護し、これらの高周波での信号品質を維持します。

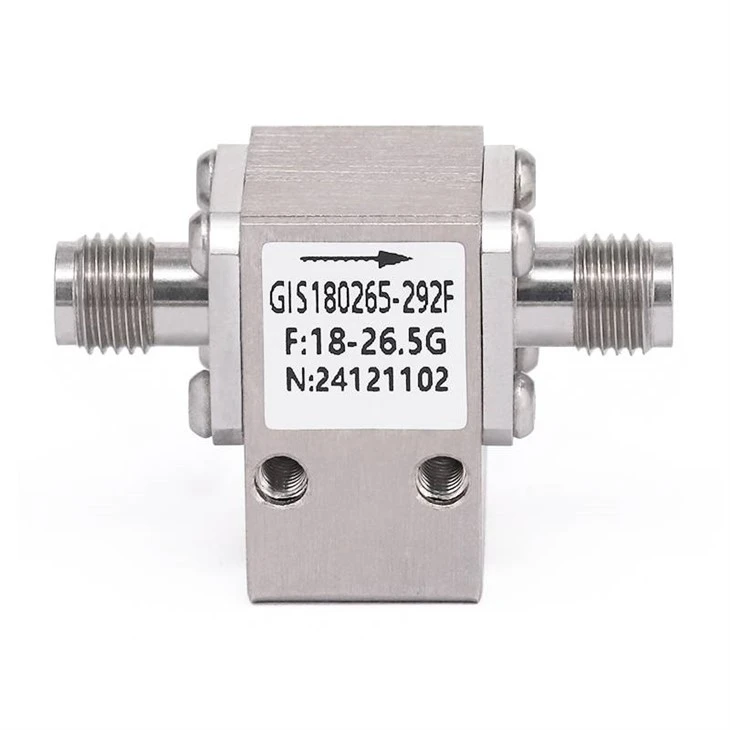

私たちの26.5GHz RF同軸アイソレータまた、自動車レーダー システムなど、24 ～ 26.5 GHz の周波数範囲のアプリケーションにも適しています。これらのシステムでは、RF カプラを使用して RF 信号を分割および分配し、アイソレータはコンポーネントを反射から保護することでレーダー動作の安定性と信頼性を確保します。

結論と行動喚起

結論として、RF カプラにおける RF アイソレータの用途は多岐にわたり、RF システムが適切に機能するためには不可欠です。信号保護から信号品質の向上、パワーアンプの保護に至るまで、RF アイソレータは、RF カプラベースのシステムの性能と信頼性を向上させる上で重要な役割を果たします。

RF カプラ アプリケーション用の高品質 RF アイソレータをお探しの場合は、当社が最適なソリューションを提供します。当社の専門家チームは、お客様の特定の要件に基づいて最適なアイソレーターの選択をお手伝いします。電気通信、航空宇宙、自動車業界のいずれの業界であっても、当社にはお客様のニーズを満たす製品と知識があります。調達についての話し合いを開始し、RF システムを次のレベルに引き上げるには、今すぐお問い合わせください。
