VNA テストケーブルの挿入損失を減らすにはどうすればよいですか?

Dec 05, 2025

伝言を残す

ソフィア・ミラー

ソフィアは、Flexi RF のマーケティングエグゼクティブです。彼女は、同社のRF、ミリ波、テラヘルツのコンポーネントとサブアセンブリを世界中の顧客ベースに宣伝し、同社の利点を強調しています。

RF およびマイクロ波テストの分野では、ベクトルネットワークアナライザ (VNA) が極めて重要な役割を果たします。 VNA テストケーブルは、VNA をテスト対象デバイス (DUT) に接続するため、これらのテスト設定では不可欠なコンポーネントです。ただし、エンジニアや技術者が直面する共通の課題の 1 つは、これらのケーブルの挿入損失です。挿入損失はテスト結果の精度に大きく影響し、不正確な測定や欠陥のある結論につながる可能性があります。 VNA テストケーブルのサプライヤーとして、私たちは挿入損失を最小限に抑えることの重要性を理解しています。このブログでは、この目標を達成するためのいくつかの効果的な戦略を検討します。

挿入損失について

挿入損失を低減する方法を詳しく調べる前に、挿入損失が何であるかを理解することが重要です。挿入損失は、ケーブルなどのデバイスが伝送ラインに挿入されたときに発生する信号電力の減少です。 VNA テストケーブルの場合、これは主に導体損失と誘電体損失という 2 つの要因によって引き起こされます。

導体損失は、ケーブルの導体の抵抗によって発生します。信号が導体を通過する際、電気エネルギーの一部が熱に変換され、信号電力が損失します。一方、誘電損失は、ケーブルの絶縁材料の電気的特性により発生します。交流電界が誘電体に印加されると、エネルギーの一部が熱として放散され、さらなる信号損失につながります。

適切なケーブルの選択

挿入損失を低減するための最も基本的な手順の 1 つは、アプリケーションに適したケーブルを選択することです。ケーブルの種類が異なれば特性も異なるため、適切なケーブルを選択すると挿入損失性能に大きな違いが生じます。

ケーブルの種類: 同軸ケーブルは、VNA テストケーブルの中で最も一般的に使用されるタイプです。セミリジッド、フレキシブル、セミフレキシブルなどさまざまな形状があります。セミリジッドケーブルは、より安定した物理構造を備えているため、信号の漏洩と減衰が減少するため、一般にフレキシブルケーブルに比べて挿入損失が低くなります。ただし、柔軟性が低く、設置がより困難です。一方、フレキシブルケーブルは取り扱いが簡単ですが、挿入損失が若干高くなる可能性があります。アプリケーションに高い柔軟性が必要な場合、セミフレキシブルケーブルが優れた妥協点となり、柔軟性と低挿入損失のバランスが取れます。
ケーブルサイズ: ケーブルのサイズも挿入損失に影響します。直径が大きいケーブルは、導体の抵抗が低く、誘電損失が少ないため、通常、挿入損失が低くなります。たとえば、7/8 インチの同軸ケーブルは、一般に、同じ周波数では 1/2 インチのケーブルよりも挿入損失が低くなります。ただし、ケーブルが大きくなると重さも高価になるため、パフォーマンスと実用性のバランスを取る必要があります。
ケーブルの材質: ケーブル構造に使用される材料は、挿入損失に大きな影響を与える可能性があります。銅や銀メッキ銅などの高品質の導体は抵抗が低いため、導体の損失も低くなります。同様に、PTFE (ポリテトラフルオロエチレン) などの低損失の誘電体材料を使用すると、誘電損失を低減できます。ケーブルを選択するときは、その構造に使用されている材料の品質を考慮することが重要です。高品質なものを幅広く見つけることができますVNAテストケーブル挿入損失を最小限に抑えるために最適な材料を使用して設計されています。

適切なケーブルの取り付け

適切なケーブルを選択した場合でも、設置が不適切だと挿入損失が増加する可能性があります。ケーブルの設置時に留意すべき重要なポイントをいくつか示します。

cal-3.5-k-9g-1 gau3-185f185f-630va-1

急な曲がりを避ける: ケーブルを急激に曲げすぎると、ケーブルの内部構造が変形し、信号損失が増加する可能性があります。ケーブルの最小曲げ半径はメーカーによって指定されており、設置時にこの仕様に従うことが重要です。たとえば、ケーブルの最小曲げ半径がケーブル直径の 10 倍に指定されている場合、ケーブルはこの値より小さい半径で曲げてはなりません。
安全な接続: ケーブルコネクタが緩んでいたり、接続が不十分であると、挿入損失がさらに増加する可能性があります。コネクタが適切に締め付けられていること、およびコネクタの表面に汚れや破片がないことを確認することが重要です。接続を行う前に、コネクタのピンとソケットを適切な洗浄剤で洗浄し、汚染物質を除去してください。
ケーブル長を短くする：ケーブルが長くなるほど挿入損失は大きくなります。したがって、アプリケーションには可能な限り短いケーブルを使用することをお勧めします。ただし、ケーブルが過度に伸びたり曲げたりせずに、DUT に届くのに十分な長さであることを確認してください。

ケーブルのメンテナンス

挿入損失を最小限に抑えるには、定期的なケーブルのメンテナンスが不可欠です。時間が経つと、環境要因、機械的ストレス、通常の磨耗によってケーブルが損傷する可能性があります。メンテナンスのヒントをいくつか紹介します。

定期的に検査する: ケーブルに切断、摩耗、よじれなどの損傷の兆候がないか定期的に検査してください。損傷が見つかった場合は、性能のさらなる低下を防ぐために、ケーブルを直ちに交換する必要があります。
適切に保管する: ケーブルを使用しないときは、損傷を防ぐために適切に保管してください。ケーブルをきれいに巻き、乾燥した清潔な環境に保管します。極端な温度、湿度、または化学薬品にさらされる可能性のある場所でのケーブルの保管は避けてください。

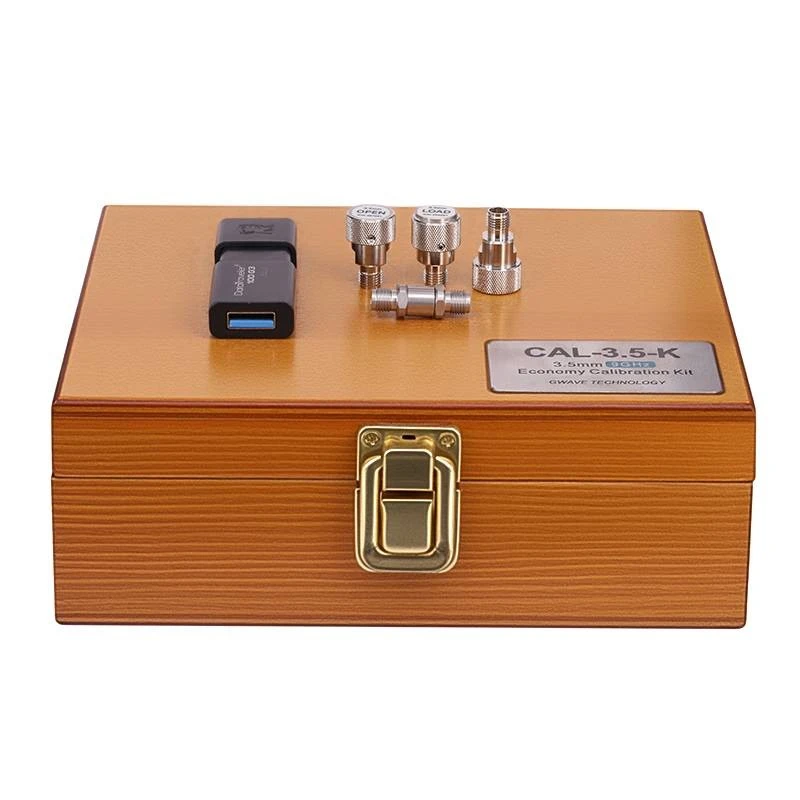

定期的に校正する: 校正はケーブルのメンテナンスの重要な部分です。を使用して校正キット時間の経過に伴うケーブル特性の変化を補正するのに役立ちます。定期的な校正により、テスト結果が正確であり、挿入損失が許容範囲内であることが保証されます。

温度と環境への配慮

温度および環境条件も、VNA テストケーブルの挿入損失に影響を与える可能性があります。

温度：温度が上昇すると、ケーブル導体の抵抗も増加し、導体損失が増加し、挿入損失が増加します。高温環境では、これらの条件に耐えるように設計されたケーブルを使用することが重要です。一部のケーブルは、抵抗の温度係数が低くなるように特別に設計されており、温度変化による挿入損失の変化が少なくなります。
湿度と湿気: 水分がケーブルの絶縁体に侵入し、絶縁破壊を引き起こし、挿入損失の増加につながる可能性があります。湿気の多い環境では、適切な耐湿絶縁材を備えたケーブルを使用することが重要です。さらに、湿気の侵入を防ぐために、ケーブルコネクタが適切に密閉されていることを確認してください。

アンプとイコライザーの使用

場合によっては、上記の対策をすべて講じたにもかかわらず、アプリケーションに対して挿入損失が高すぎる可能性があります。このような状況では、アンプまたはイコライザーを使用することが有効な解決策となる可能性があります。

アンプ: アンプを使用すると、信号強度を高め、挿入損失を補償できます。ただし、アプリケーションに適切なゲインと帯域幅を備えたアンプを選択することが重要です。さらに、アンプによってノイズが発生する可能性があるため、選択する際にはアンプの雑音指数を考慮する必要があります。
イコライザー: イコライザーは、周波数に依存するケーブルの挿入損失を補正するために使用できるデバイスです。これらは、挿入損失が高い周波数をブーストすることで機能し、それによってケーブルの周波数応答を平坦化します。イコライザーは、広い周波数範囲をテストする必要があるアプリケーションで特に役立ちます。

結論

VNA テストケーブルの挿入損失を低減することは、正確な RF およびマイクロ波テストにとって重要です。適切なケーブルを選択し、適切に設置し、定期的にメンテナンスし、環境要因を考慮することで、挿入損失を大幅に最小限に抑えることができます。場合によっては、アンプやイコライザーの使用も必要になる場合があります。 VNA テストケーブルのサプライヤーとして、当社は最高のテスト結果を達成できるよう、高品質のケーブルとソリューションを提供することに尽力しています。ご質問がある場合、または用途に適したケーブルを選択する際にサポートが必要な場合は、調達やさらなる議論についてお気軽にお問い合わせください。
