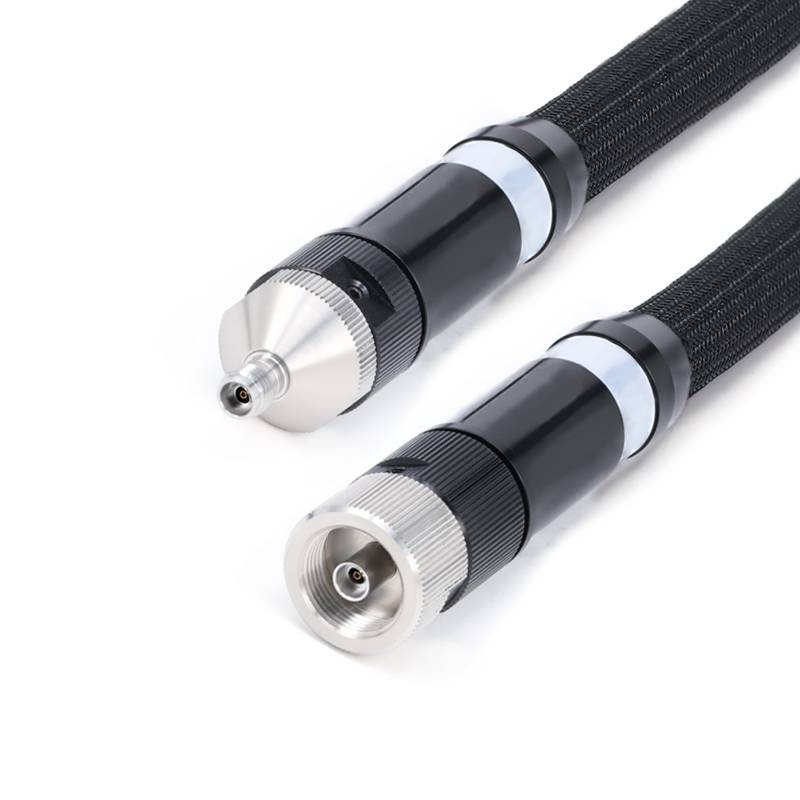

VNAテストケーブル

FlexirfのVNAテストケーブルアセンブリシリーズは、顧客に繰り返し可能な正確なベクターネットワークアナライザー（VNA）測定値を提供するように設計されています.

ベクターネットワークアナライザー（VNA）のテストシナリオでは、従来のテストケーブルが頻繁に閉じ込められている/プラグ、または機械的ストレスにさらされている場合、精密な同軸インターフェイスの脆弱性は、長い間業界の課題でした.は、インターフェイスの内部構造の内部構造の内部構造とdeverctryのサポートをdeします。ストレス集中のため.これは、テストの精度に直接影響し、機器の故障を引き起こす可能性があります.

周波数分類に基づいて、次のことがあります。

26 . 5GHz 3.5mmインターフェイスケーブルアセンブリ、40GHz 2.4mmケーブルアセンブリ、67GHz 1.85mm NMDケーブルアセンブリ。

いわゆるNMDケーブルアセンブリは、インターフェイスのために再び強化されたコネクタを備えています{.この設計により、使用中の機械的応力が主に補強された構造成分によって主に吸収され、精密な軸界面の損傷を防ぐことができます.

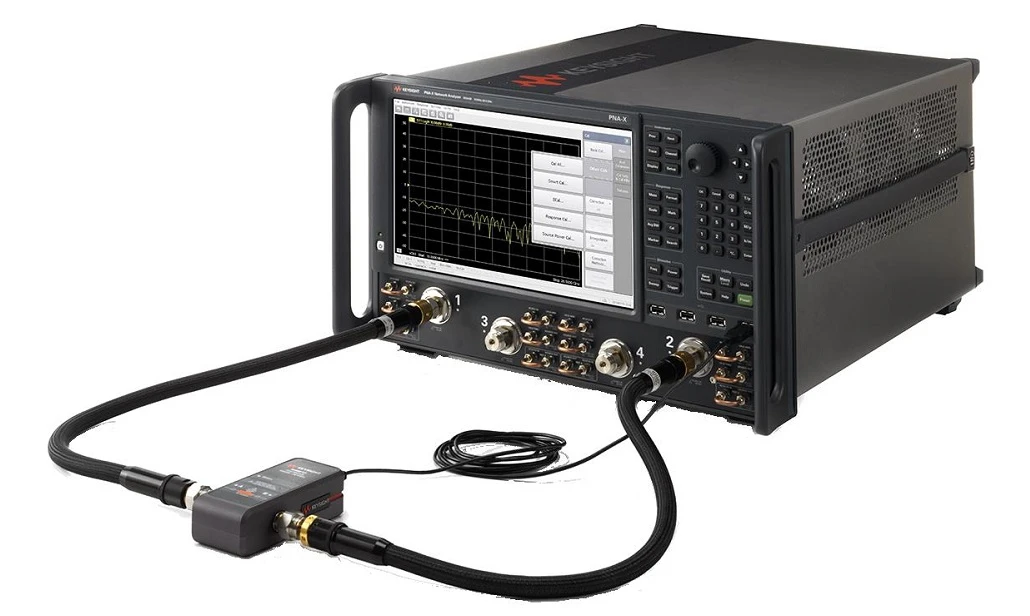

VNAテストケーブルアセンブリは、主にベクターネットワークアナライザー（VNA）で使用される高性能振幅と位相の安定テストケーブルであり、DC〜67GHz .の作業周波数範囲をカバーし、持続可能で高度に再現可能な曲げ特性を特徴としています。シナリオ.

1.カスタム長さのケーブルアセンブリの場合、チェックアウトページに長さの情報を残すことを忘れないでください。
2.すべてのケーブルアセンブリには、位相が一致したペアまたはグループで提供できます。ケーブルを一致させる必要がある場合は、メールを送信してください：sales@flexirf.com

製品タイプ



VNAテストケーブル

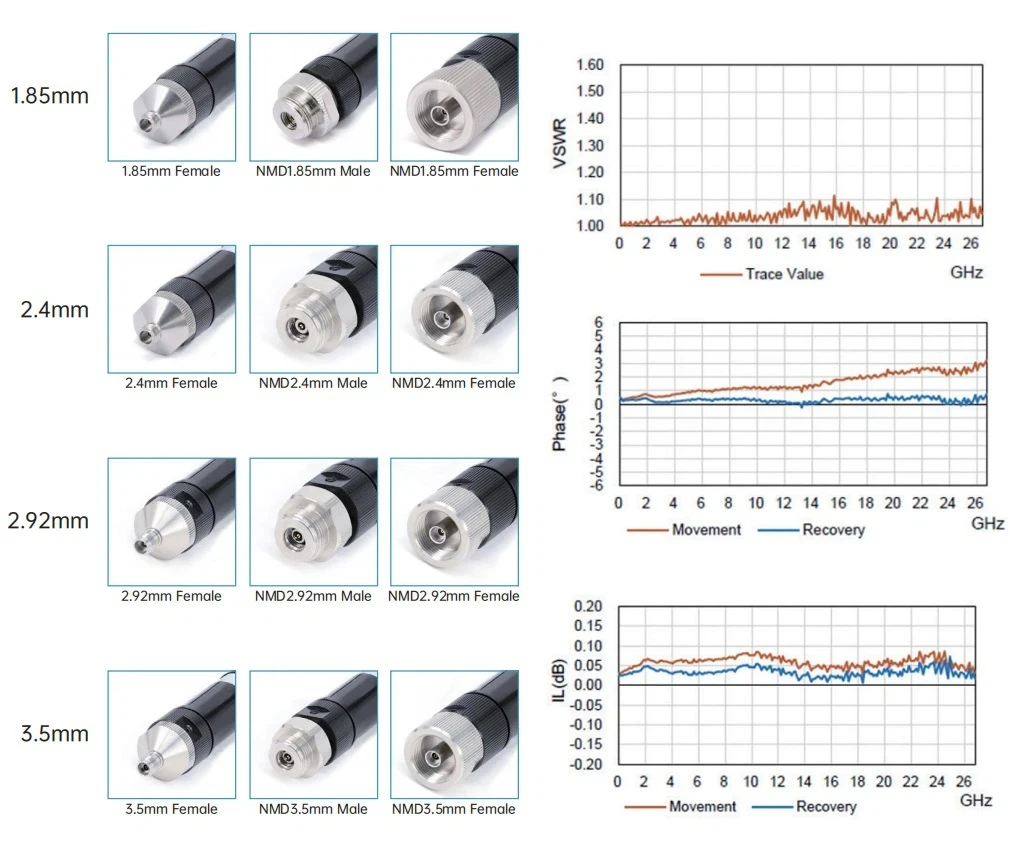

一般的なモデルと技術指標
写真	SKU	コネクタ1	コネクタ2	Freqcency	Return Loss/VSWR
	vna -35 f35f -630	3.5mm NMDメス	3.5mmの女性	dc -26.5 ghz	1.30
	vna -35 m35f -630	3.5mm NMDメス	3.5mm NMD男性	dc -26.5 ghz	1.30
	vna -292 f292f -630	2.92mm NMDメス	2.92mmの女性	dc -40 ghz	1.30

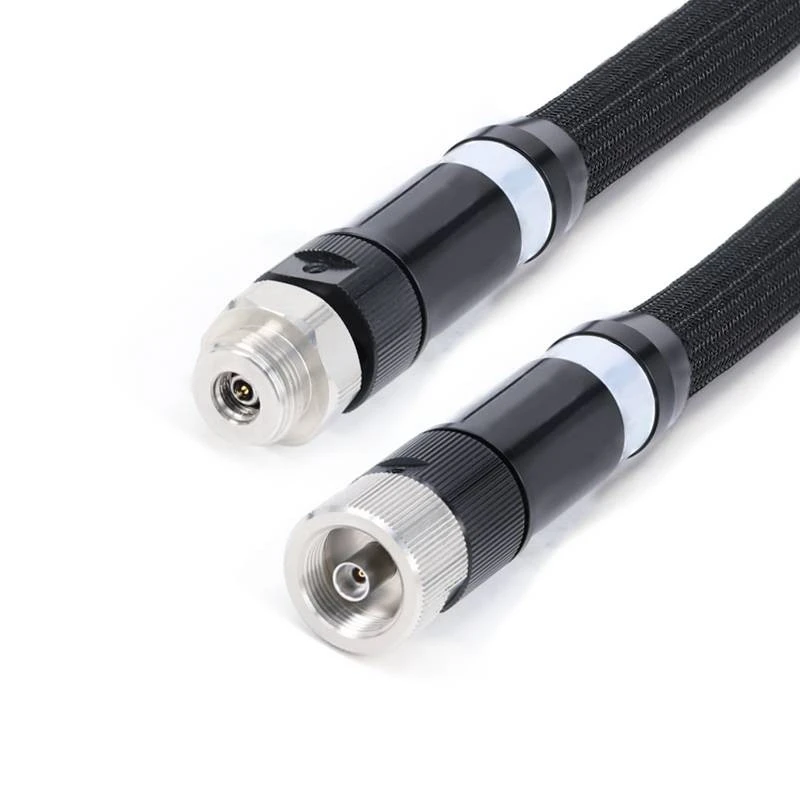

	vna -292 m292f -630	2.92mm NMDメス	2.92mm NMDメス	dc -40 ghz	1.30
	vna -24 f24f -630	2.4mm NMDメス	2.4mmの女性	dc -40 ghz	1.35
	vna -24 m24f -630	2.4mm NMDメス	2.4mm NMD男性	dc -50 ghz	1.35

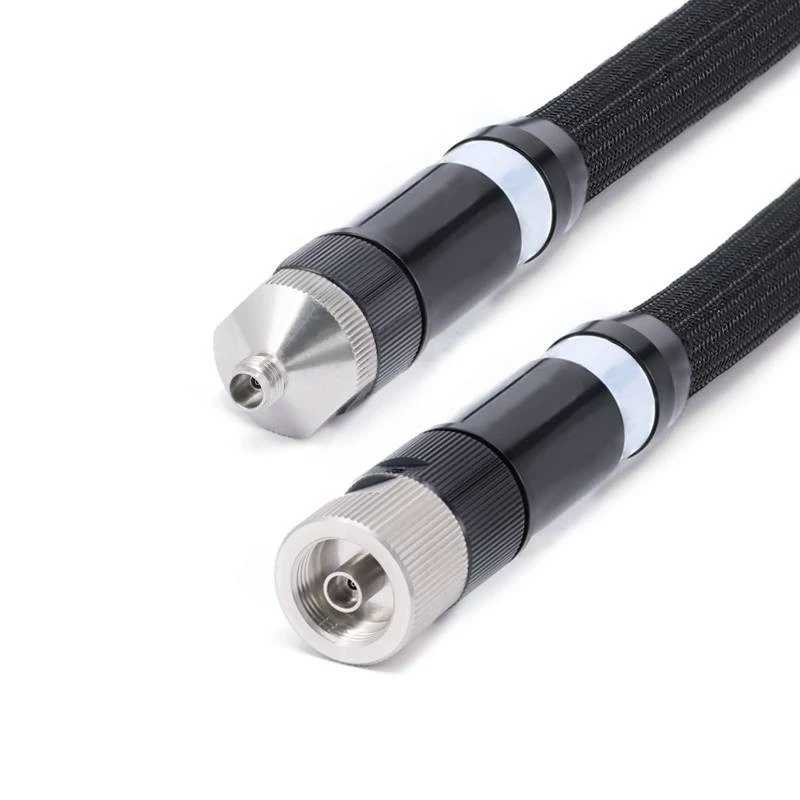

	vna -185 f185f -630	1.85mm NMDメス	1.85mmの女性	dc -67 ghz	1.50

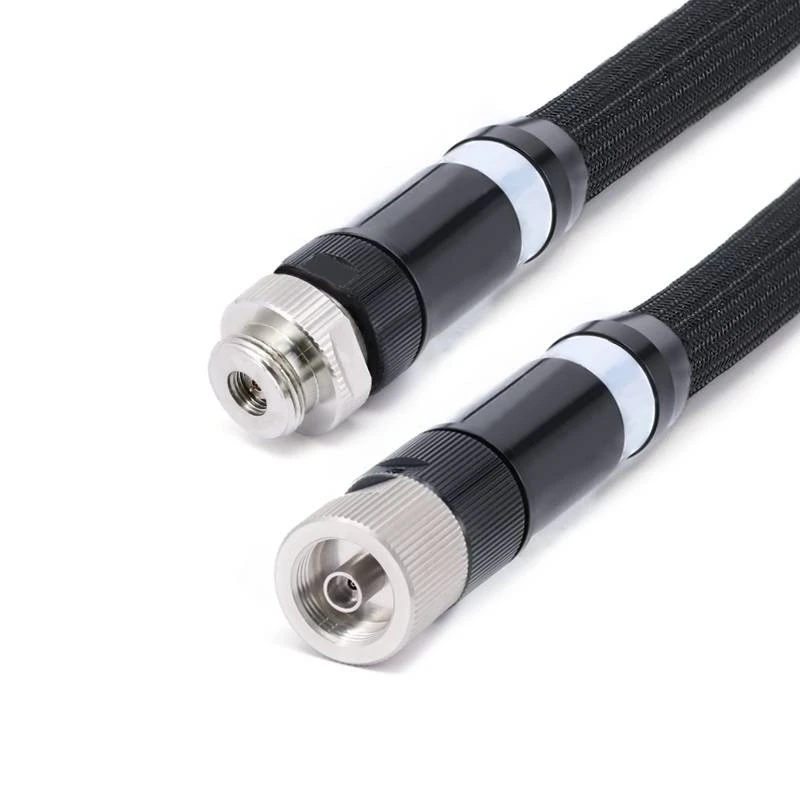

	vna -185 f185m -630	1.85mm NMDメス	1.85mm NMD男性	dc -67 ghz	1.50
