シングルステージ RF アイソレータの用途は何ですか?

単段 RF アイソレータは、無線周波数 (RF) およびマイクロ波システムの重要なコンポーネントです。 RF アイソレータの大手サプライヤーとして、私はこれらのデバイスの多様で拡大し続けるアプリケーションを直接目撃してきました。このブログでは、シングルステージ RF アイソレータのさまざまなアプリケーションと、それらがさまざまなシステムの効率的な動作にどのように貢献するかを探っていきます。

1. 無線通信システム

携帯電話ネットワーク、Wi-Fi、衛星通信などの無線通信システムは、単段 RF アイソレータに大きく依存しています。携帯電話基地局では、高出力増幅器 (HPA) を反射電力から保護するために RF アイソレータが使用されます。信号が HPA から送信されるとき、伝送ラインまたはアンテナのインピーダンス不整合により、電力の一部が反射される可能性があります。この反射電力により HPA が損傷し、効率が低下する可能性があります。 HPA とアンテナの間に配置された 1 段 RF アイソレータにより、反射信号をブロックしながら、前進信号が最小限の損失で通過できるようになります。

たとえば、高周波数で動作し、高電力伝送を必要とする最新の 5G 基地局では、高性能の単段 RF アイソレータの使用が不可欠です。私たちの26.5GHz RF同軸アイソレータは、5G ミリ波アプリケーションの要件を満たすように特別に設計されています。これらのアイソレータは大電力信号を処理でき、優れた絶縁性能を提供し、基地局の安定した動作を保証します。

Wi-Fi ルーターでは、信号品質を向上させ、干渉を減らすために RF アイソレーターが使用されます。これらは、パワーアンプやアンテナなどのさまざまな RF コンポーネントを分離し、それらの間の不要な結合を防ぐのに役立ちます。これにより、より信頼性が高く効率的な Wi-Fi 接続が実現します。

2. レーダーシステム

レーダー システムは、軍事、航空、天気予報アプリケーションで広く使用されています。単段 RF アイソレータは、送信機を反射電力から保護することにより、レーダー システムにおいて重要な役割を果たします。レーダー システムでは、送信機が高出力 RF パルスを送信し、アンテナがこれらのパルスを空中に放射します。パルスが物体に当たると、エネルギーの一部が反射されてアンテナに戻り、その後受信機に戻ります。ただし、インピーダンスの不整合により、送信機に反射して戻ってくる電力も存在する可能性があります。

送信機とアンテナの間に単段 RF アイソレータを配置すると、この反射電力による送信機の損傷を防ぐことができます。また、正確なレーダー測定にとって重要な、送信機の出力電力の安定性を維持するのにも役立ちます。たとえば、過酷な環境で動作することが多く、高精度の検出が必要な軍用レーダー システムでは、高品質の単段 RF アイソレータの使用が必要です。私たちの18GHz RF 同軸アイソレータX バンドのレーダー用途に適しており、高い分離性と低い挿入損失を実現します。

3. 試験および測定機器

スペクトラム アナライザ、ネットワーク アナライザ、信号発生器などのテストおよび測定機器では、多くの場合、単段 RF アイソレータの使用が必要です。これらの機器では、アイソレータを使用してさまざまな RF セクションを分離し、信号の漏れや干渉を防ぎます。たとえば、スペクトラム アナライザでは、RF アイソレータを使用して入力段を回路の残りの部分から分離し、内部回路の影響を受けることなく入力信号を正確に測定できます。

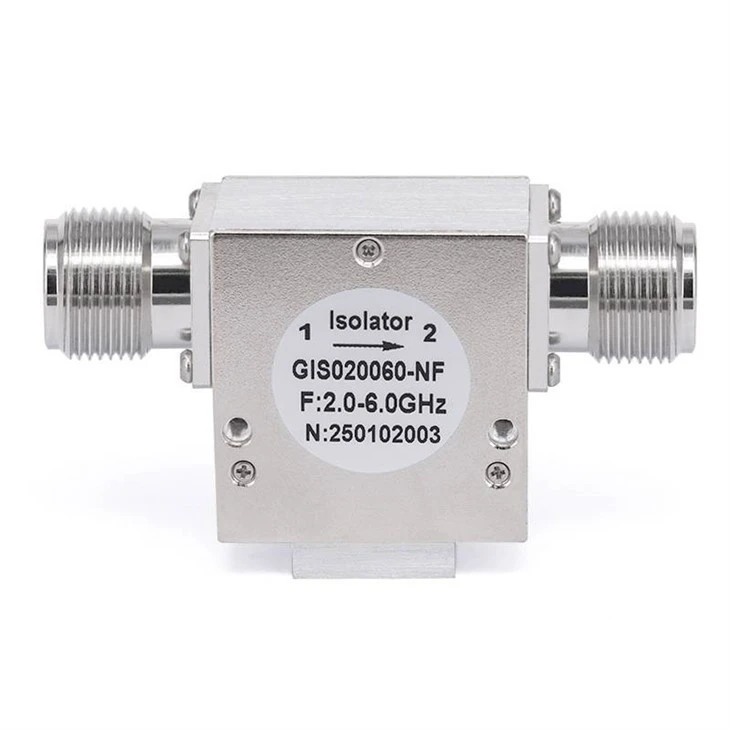

信号発生器では、出力信号の品質を向上させるためにアイソレータが使用されます。負荷インピーダンスの変動が信号発生器の出力電力と周波数安定性に影響を与えるのを防ぐことができます。私たちの6GHz RF 同軸アイソレータ低周波数範囲でのテストおよび測定アプリケーションに最適で、信頼性の高い絶縁と優れた性能を提供します。

4. 医療機器

MRI (磁気共鳴画像法) 装置や RF アブレーション装置などの医療機器では、シングルステージ RF アイソレータも使用されます。 MRI 装置では、RF 送信機を反射電力から保護するために RF アイソレータが使用されます。 MRI 装置の RF 送信機は、患者の体内の水素原子核を励起するために高出力 RF パルスを生成します。単段 RF アイソレータは、反射電力による損傷を防止することで、RF トランスミッタの安全性と安定性を確保します。

RF アブレーション装置は、RF エネルギーを標的組織に適用することでさまざまな病状を治療するために使用され、RF 電力供給を制御するためにアイソレータが使用されます。これらは、体の他の部分に損傷を与えることなく、RF エネルギーがターゲット組織に正確に届けられるようにするのに役立ちます。

5. 放送システム

ラジオやテレビ放送などの放送システムでは、送信機の性能を向上させるために単段 RF アイソレータが使用されています。ラジオ放送では、パワーアンプを反射電力から保護し、送信信号の安定性を確保するために RF アイソレータが使用されます。また、放送システム内のさまざまな RF コンポーネント間の干渉を軽減するのにも役立ちます。

テレビ放送、特に高解像度およびデジタル TV 送信機では、高品質の 1 段 RF アイソレータの使用が不可欠です。これらのアイソレータは高電力信号を処理でき、優れた絶縁性能を提供し、テレビ信号のクリアで信頼性の高い伝送を保証します。

弊社のシングルステージ RF アイソレータの利点

プロの RF アイソレータのサプライヤーとして、当社は多くの利点を備えた幅広いシングルステージ RF アイソレータを提供しています。当社のアイソレータは、高度な技術と高品質の素材を使用して設計されており、高いパフォーマンスと信頼性を保証します。挿入損失が低いため、順方向信号を最小限の減衰で通過させることができます。同時に、高い絶縁性を提供し、反射信号を効果的にブロックします。

当社のアイソレータは高度にカスタマイズ可能です。当社は、さまざまな周波数、電力レベル、パッケージサイズなど、お客様の特定の要件に応じてアイソレータを設計および製造できます。これにより、さまざまなアプリケーションの多様なニーズを満たすことができます。

調達に関するお問い合わせ

当社のシングルステージ RF アイソレータにご興味がある場合、またはそのアプリケーションについてご質問がある場合は、お気軽にお問い合わせください。当社には、詳細な製品情報と技術サポートを提供できる専門の営業チームがいます。無線通信、レーダー、試験測定、医療、放送業界のいずれの業界であっても、当社はお客様のニーズに最適な RF アイソレータを提供できます。 RF システムのパフォーマンスを向上させるために協力しましょう。

参考文献

• ポザール、DM (2011)。マイクロ波工学。ワイリー。
• コリン、レバノン州 (2001)。マイクロ波工学の基礎。ワイリー - インターサイエンス。
