VNA テストケーブルのサプライヤーとして、私はテストと測定の分野でこれらの重要なコンポーネントの周波数範囲についてよく質問されます。このブログでは、VNA テストケーブルの周波数範囲の詳細、それが重要な理由、それがテストアプリケーションにどのような影響を与えるかについて詳しく説明します。

gau3-185f185m-630va-1 cal-292-k-1

VNA テストケーブルについて

VNA (ベクトルネットワークアナライザー) は、電気ネットワークのネットワークパラメーターを測定するために使用される強力なツールです。 VNA テストケーブルは、VNA とテスト対象デバイス (DUT) の間の重要なリンクです。これらは、テスト信号を VNA から DUT に正確に送信し、またその逆に送信するように設計されており、信頼性の高い正確な測定を保証します。

VNA テストケーブルは、高周波テストの厳しい要件を満たすように設計されています。これらには、フレキシブル、セミリジッド、コンフォーマブルケーブルなど、さまざまなタイプがあり、それぞれに独自の特性と用途があります。当社の幅広い製品をご覧いただけますVNAテストケーブルあなたのニーズに合ったものを見つけてください。

VNA テストケーブルの周波数範囲

VNA テストケーブルの周波数範囲は、さまざまなテストアプリケーションに対するケーブルの適合性を決定する重要な仕様です。これは、ケーブルが許容可能なレベルの減衰、リターンロス、および位相安定性で信号を効果的に送信できる周波数の範囲を指します。

低周波数範囲

ほとんどの VNA テストケーブルは、数キロヘルツ (kHz) から始まる周波数を処理できます。低周波では、ケーブルの電気特性は比較的安定しており、減衰は最小限です。この低周波範囲は、コンポーネントの抵抗や静電容量の測定など、基本的な電気テストによく使用されます。

高周波範囲

VNA テストケーブルの高周波制限は、ケーブルの種類と構造によって大きく異なる場合があります。標準のフレキシブル VNA テストケーブルの場合、周波数の上限は 26.5 GHz ～ 40 GHz の範囲になります。これらのケーブルは、汎用 RF およびマイクロ波テストアプリケーションでよく使用されます。

一方、セミリジッドケーブルは、はるかに高い周波数機能を提供できます。通常は最大 67 GHz、場合によってはそれ以上で動作します。セミリジッドケーブルは、航空宇宙産業や防衛産業など、低損失と優れた位相安定性が要求される高性能アプリケーションに好まれます。

適合性ケーブルは、フレキシブルケーブルとセミリジッドケーブルの間の妥協点です。柔軟性と高周波性能のバランスが良く、通常最大 40 GHz の周波数範囲を備えています。

周波数範囲の重要性

VNA テストケーブルの周波数範囲は、次のような理由から最も重要です。

測定精度

正確な測定には、適切な周波数範囲の VNA テストケーブルを使用することが不可欠です。ケーブルの周波数範囲がテスト周波数に対して低すぎる場合、信号の減衰が過度になり、測定値が不正確になります。一方、必要以上に高い周波数範囲のケーブルを使用すると、コストが高くなり、追加の利点が得られない可能性があります。

DUTとの互換性

ケーブルの周波数範囲は、被測定デバイス (DUT) の周波数特性と互換性がある必要があります。たとえば、30 GHz で動作する高周波 RF コンポーネントをテストする場合は、少なくとも 30 GHz までの周波数を処理できる VNA テストケーブルが必要です。

システムパフォーマンス

VNA テストシステムでは、全体のパフォーマンスはテストケーブルのパフォーマンスに大きく影響されます。広く適切な周波数範囲を持つケーブルは、テスト信号の完全性を維持するのに役立ち、VNA が DUT のネットワークパラメータを正確に測定できるようになります。

周波数範囲に影響を与える要因

VNA テストケーブルの周波数範囲には、いくつかの要因が影響する可能性があります。

ケーブル構造

導体の種類、誘電体材料、シールドなどのケーブルの構造は、周波数範囲を決定する上で重要な役割を果たします。たとえば、PTFE (ポリテトラフルオロエチレン) などの高品質の誘電体材料を使用したケーブルは、その低損失特性により、より優れた高周波性能を提供できます。

コネクタの種類

ケーブルで使用されるコネクタの種類も周波数範囲に影響します。 SMA (サブミニチュアバージョン A)、2.92 mm、1.85 mm コネクタなどの高品質コネクタは、高周波に対応し、良好な電気接続を提供するように設計されています。間違ったタイプのコネクタを使用すると、ケーブルの周波数性能が制限される可能性があります。

ケーブル長

ケーブルの長さは、周波数範囲に影響を与える可能性があります。一般に、ケーブルが長いほど、特に高周波数での減衰が大きくなります。したがって、テスト要件とテスト設定内の利用可能なスペースに基づいて、適切なケーブル長を選択することが重要です。

校正と周波数範囲

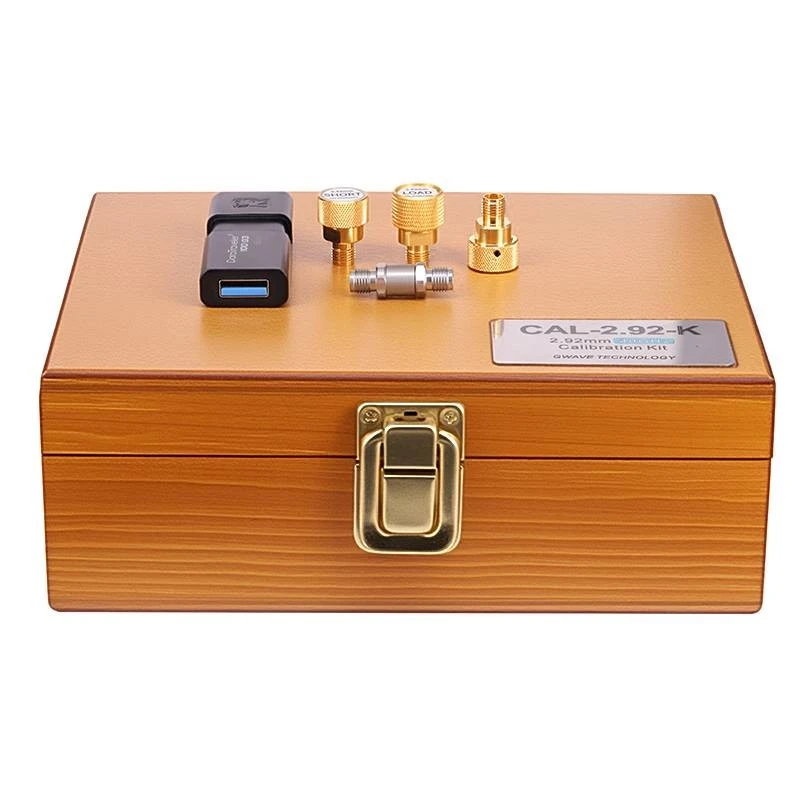

キャリブレーションは、正確な測定を保証するために VNA テストにおいて不可欠なステップです。校正キットテストケーブル、コネクタ、および VNA 自体によってもたらされるエラーを補正するために使用されます。

校正プロセスは通常、特定の周波数範囲にわたって実行されます。キャリブレーション周波数範囲が VNA テストケーブルおよび DUT の周波数範囲と一致していることを確認することが重要です。キャリブレーションが正しく実行されない場合、特に周波数範囲の端で測定結果が不正確になる可能性があります。

周波数範囲に基づいた適切な VNA テストケーブルの選択

VNA テストケーブルを選択するときは、テストアプリケーションの周波数範囲を考慮することが重要です。正しい選択をするためのいくつかの手順を次に示します。

テスト頻度を決定する: 測定する必要がある信号の周波数範囲を特定します。これにより、ケーブルに必要な最小周波数範囲が明確になります。
アプリケーション要件を考慮する: 5G テストや衛星通信などの高性能アプリケーションに取り組んでいる場合は、より広範囲でより高い周波数範囲のケーブルが必要になる場合があります。汎用テストの場合は、中程度の周波数範囲の標準的なフレキシブルケーブルで十分な場合があります。
ケーブル特性の評価: 周波数範囲に加えて、減衰、リターンロス、位相安定性などの他のケーブル特性も確認してください。これらの要因は、測定精度やテストシステムの全体的なパフォーマンスにも影響を与える可能性があります。
