コネクタの荷重と接触力の関係は何ですか?

電気および電子システムの領域では、コネクタはシームレスな信号伝送と電力供給を確保する上で極めて重要な役割を果たします。コネクタの性能に影響を与えるさまざまな要因の中でも、コネクタの荷重と接触力の関係は非常に重要なテーマです。私はコネクタ負荷のサプライヤーとして、これら 2 つの要素間の複雑な相互作用と、それらがコネクタの全体的な機能に及ぼす影響を直接目撃してきました。このブログ投稿では、この関係の詳細を掘り下げ、コネクタの荷重と接触力がどのように相互作用するのか、また、最適なコネクタのパフォーマンスにとってこの力関係を理解することがなぜ重要なのかを探っていきます。

コネクタの負荷について

コネクタ負荷とは、動作中にコネクタにかかる電気的または機械的要求を指します。これらの負荷は、アプリケーションやシステムの特定の要件に応じて大きく異なります。電気的負荷には電流、電圧、周波数などの要素が含まれ、機械的負荷には振動、衝撃、熱膨張などの力が含まれます。

電気信号の文脈では、コネクタの負荷は信号の完全性に大きな影響を与える可能性があります。高電流は発熱や電圧降下を引き起こし、信号の品質を低下させる可能性があります。同様に、高周波ではインピーダンスの不整合や信号反射が発生し、信号の歪みや損失が発生する可能性があります。機械面では、過度の振動や衝撃によりコネクタの接点が緩んだり分離したりして、接続が断続したり完全に故障したりする可能性があります。

連絡部隊の役割

接触力は、コネクタの嵌合コンタクト間にかかる圧力です。これは、コネクタの電気的および機械的性能に直接影響を与える重要なパラメータです。接点間の信頼性の高い電気接続を確立および維持するには、十分な接触力が不可欠です。

接触力が低すぎると、接触間の電気抵抗が増加し、電力損失が増加し、過熱が発生する可能性があります。これにより、信号伝送が低下し、ノイズや干渉の影響を受けやすくなる可能性があります。一方、過度の接触力はコンタクトの変形や摩耗などの損傷を引き起こし、最終的にはコネクタの故障につながる可能性があります。

コネクタの荷重と接触力の関係

コネクタの荷重と接触力の関係は複雑で相互依存しています。一般に、コネクタの負荷が増加すると、信頼性の高い接続を確保するために必要な接触力も増加します。これは、負荷が高くなるとコネクタの電気的および機械的特性に対する要求が大きくなり、接続の完全性を維持するためにより強力な接触力が必要になるためです。

たとえば、大電流アプリケーションでは、接点間の電気抵抗を低減し、過熱を防ぐために、より大きな接触力が必要です。同様に、振動や衝撃が大きい用途では、コンタクトをしっかりと嵌合させ、断続的な接続を防ぐために、より強力な接触力が必要です。

ただし、コネクタの荷重と接触力の関係は必ずしも線形ではないことに注意することが重要です。コンタクトの材料特性、コンタクトの表面仕上げ、コネクタの設計などの他の要因も、必要な接触力に影響を与える可能性があります。たとえば、より堅牢な設計または優れた表面仕上げを備えたコネクタは、最適化されていない設計または表面仕上げを備えたコネクタと同じレベルの性能を達成するために、より低い接触力を必要とする場合があります。

関係に影響を与える要因

いくつかの要因がコネクタの荷重と接触力の関係に影響を与える可能性があります。これらには次のものが含まれます。

• 接点材質: 接触材料が異なれば、電気的および機械的特性も異なり、必要な接触力に影響を与える可能性があります。たとえば、銅や銀などの導電率が高く、抵抗率が低い材料は、導電率が低い材料と比較して、良好な電気接続を達成するために必要な接触力が低くてもよい場合があります。
• 表面仕上げ: コンタクトの表面仕上げも接触力に大きな影響を与える可能性があります。滑らかできれいな表面仕上げにより、接点間の摩擦が軽減され、導電性が向上し、接触力を低減できます。逆に、表面仕上げが粗かったり汚れていたりすると、摩擦が増大し、信頼性の高い接続を維持するためにより高い接触力が必要になる可能性があります。
• コネクタの設計: コンタクトの形状やサイズ、嵌合機構、ハウジングの材質などのコネクタの設計は、接触力に影響を与える可能性があります。適切な嵌合機構と適切なハウジング材料を備えた適切に設計されたコネクタは、接触力を均等に分散し、コンタクトにかかる応力を軽減し、より信頼性の高い接続を実現します。
• 環境条件: 温度、湿度、腐食など、コネクタが動作する環境条件も接触力に影響を与える可能性があります。たとえば、高温により接点が膨張し、接触力が増加する可能性がありますが、高湿度または腐食により接点が酸化または腐食し、接触力が低下して電気抵抗が増加する可能性があります。

関係を最適化することの重要性

コネクタの荷重と接触力の関係を最適化することは、さまざまな用途でコネクタの信頼性の高い性能を確保するために非常に重要です。特定のコネクタ負荷に適切な接触力を選択することで、電力損失を最小限に抑え、信号の整合性を向上させ、コネクタの寿命を延ばすことができます。

さらに、コネクタの負荷と接触力の関係を最適化することも、コネクタ システムのコスト削減に役立ちます。可能な限り低い接触力を使用すると、コンタクトやコネクタ コンポーネントにかかるストレスを軽減でき、寿命が長くなり、交換回数が減ります。これにより、システムの耐用年数全体にわたって大幅なコスト削減が可能になります。

応用例と例

コネクタの負荷と接触力の関係は、通信、自動車、航空宇宙、産業オートメーションなどの幅広いアプリケーションに関連します。以下にいくつかの例を示します。

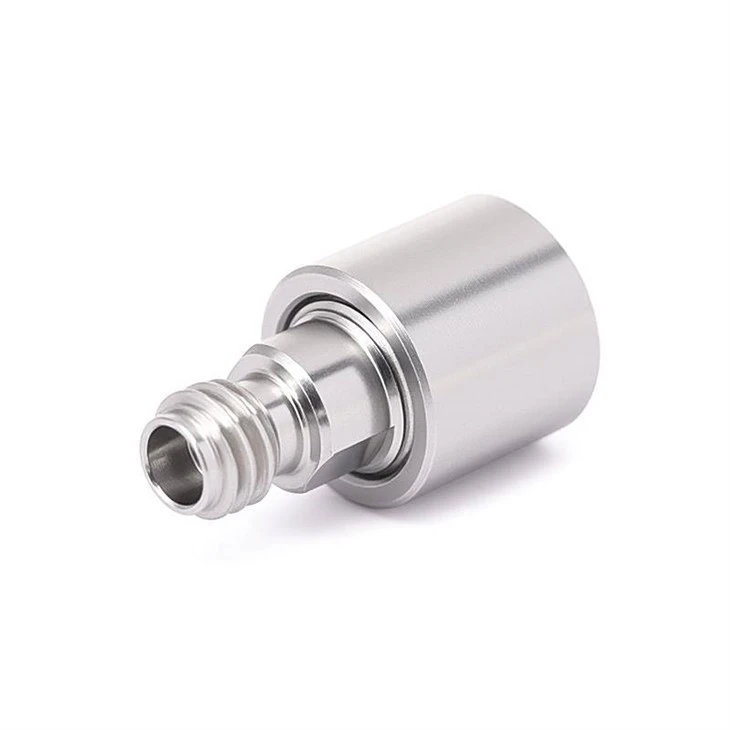

• 電気通信: 電気通信アプリケーションでは、コネクタは高速データ信号を送信するために使用されます。これらの信号の信頼性の高い伝送を確保し、信号損失と干渉を最小限に抑えるには、適切な接触力が不可欠です。例えば、1.0mm RF 負荷は電気通信システムで一般的に使用されており、これらの負荷のパフォーマンスを確保するには接触力を慎重に最適化する必要があります。

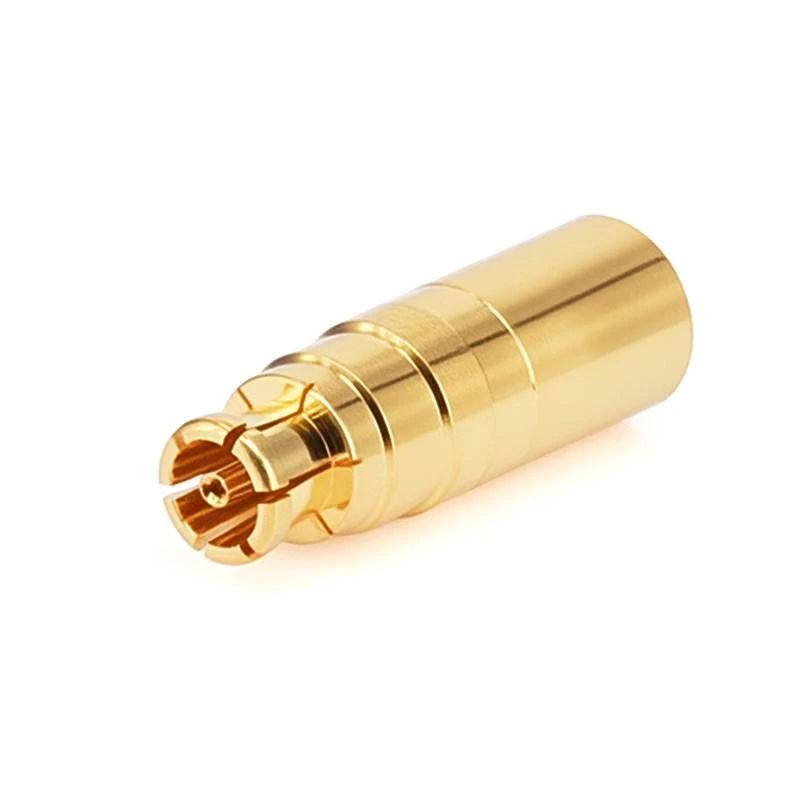

• 自動車: 自動車用途では、コネクタは高い振動、衝撃、温度変化などの過酷な環境条件にさらされます。エンジン制御ユニット、センサー、照明システムなど、車両のさまざまなコンポーネント間の信頼性の高い電気接続を維持するには、十分な接触力が必要です。GPPO RF 負荷は自動車の RF システムで使用されており、接触力はその性能に重要な役割を果たします。
• 航空宇宙: 航空宇宙用途では、コネクタは高高度、低温、高放射線レベルなどの極端な条件で動作する必要があります。これらの用途における電気接続の信頼性を確保するには、強力な接触力が不可欠であり、航空機の安全性と性能にとって重要です。2.4mm RF 負荷は航空宇宙 RF システムで使用されており、これらのアプリケーションの厳しい要件を満たすには接触力を慎重に考慮する必要があります。
• 産業オートメーション: 産業オートメーション用途では、コネクタはさまざまなセンサー、アクチュエーター、制御システムを接続するために使用されます。これらのシステムが適切に動作するには、信頼性の高い電気接続が不可欠であり、コネクタの性能と寿命を確保するには接触力を最適化する必要があります。

結論

結論として、コネクタの荷重と接触力の関係は、コネクタの設計と性能の複雑かつ重要な側面です。この関係を理解し​​、特定のコネクタ負荷に対する接触力を最適化することで、さまざまな用途でコネクタの信頼できる性能を確保することができます。

コネクタ負荷のサプライヤーとして、当社はお客様の用途の特定の要件を満たすように設計された高品質の製品をお客様に提供することに尽力しています。当社には経験豊富なエンジニアのチームがおり、お客様と協力して適切なコネクタ負荷を選択し、接触力を最適化し、コネクタ システムの最高のパフォーマンスを保証します。

当社のコネクタ荷重について詳しく知りたい場合、またはコネクタ荷重と接触力の関係についてご質問がある場合は、お気軽にお問い合わせください。私たちは喜んでお客様のニーズについて話し合い、情報に基づいた決定を下すために必要な情報とサポートを提供させていただきます。
