微分シンガルテストのためのテストRFケーブルの位相または遅延マッチング

微分信号テストでは、テストRFケーブルの位相または遅延マッチングの要件は、主に微分信号の伝送特性と、テストシナリオの精度要件.これは、次の重要な観点から理解できます。

1.微分信号の本質的な特性を保護 - 干渉キャンセルの基礎

微分信号の中心的な利点は、受信機の「差計算」を介してコモンモード干渉（電磁干渉やノイズなど）をキャンセルする能力にあり、2つのラインの信号が等しい振幅と逆極性.} "が2つのケーブルの間にミスマッチがある場合に依存しているという事実に依存します。時間差または位相差受信機に到着する2つの信号の間で、「等振幅と反対極性.」の同期関係を混乱させると、干渉は効果的にキャンセルできず、増幅される可能性があり、微分シグナルの干渉能力を直接損なう.}}}

2.テストの精度を確保するために信号の歪みを回避します

微分信号の伝達は、2行の「対称性」に依存します。

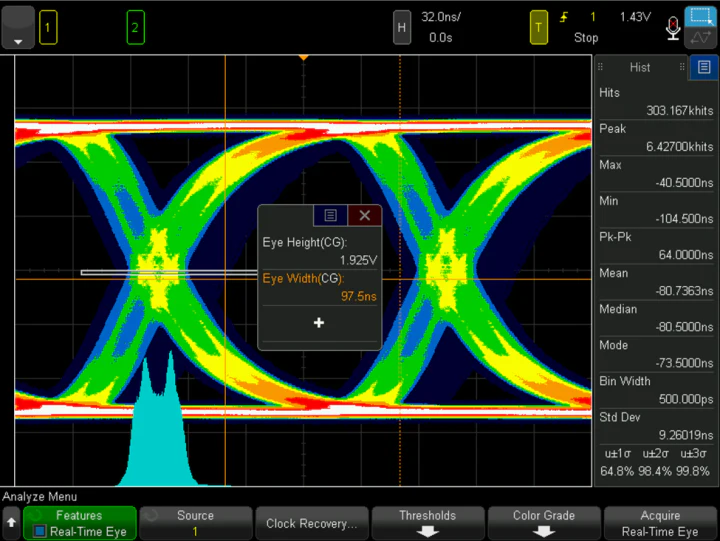

遅延の不一致により、2つの信号が受信機に非同期に到達し、波形オーバーラップ（E {. g .、上昇と下降エッジの不整列）につながり、結果として生じます。波形の歪み;

位相の不一致（特に高周波RFシナリオ）は、信号の位相関係を設計された期待から逸脱させ、信号のタイミングロジックを混乱させます.
これらの歪みは、テスト結果の信ity性に直接影響し、信号の品質と伝送パフォーマンス.に関する誤判断につながります。

3.高速信号シナリオに適応するタイミングエラーを防ぐ

高速差分信号伝送（USB、PCIE、HDMIなど.など）では、信号期間は非常に短い（ナノ秒またはピコ秒レベル）.さえ、小さな遅延または位相偏差（E . g .}} .} set set set set set set set set set set set of set s set s set s set s set s set s set s set of a set of a sest fを超えています。シグナルの時間」、原因タイミングエラー{{0}}}これは、受信機でデータロジック（0と1の間の混乱）の誤判定につながり、ビットエラー率を上げたり、システム通信障害を引き起こしたり、信号伝送の「中間リンク」として.を引き起こします。パフォーマンス.

4.信号の整合性を維持し、二次干渉を減らす

不一致の位相または遅延を備えたケーブルは、伝送ラインのインピーダンスの連続性を破壊し、引き起こします信号反射そしてクロストーク:

反射はシグナルの重ね合わせと振動につながり、オーバーシュートやアンダーシュートなどの波形の歪みをもたらします。

クロストークは、2つの信号線の間に不必要な電磁結合を引き起こし、信号.にさらに干渉します
一方、一致したケーブルはこれらの問題を最小限に抑え、送信機から受信機への信号の「整合性」を確保し、テスト結果をシステムの実際の状態{.とより一致させることができます。

要約すると、位相または遅延マッチングは、特に高周波および高速シナリオでの微分信号テストの精度と信頼性を確保するための中核的な前提条件です。その影響は、テスト結論の妥当性とシステムパフォーマンス評価の精度.}}}}の正確性に直接関係しています。
