半剛性ケーブルと半柔軟性のないケーブルの違いは何ですか？



半剛体と半柔軟性のないケーブルの比較

半剛性と半柔軟性の両方のケーブルはどちらも、高周波通信シナリオと低周波通信シナリオで広く使用されていますが、以下の構造、柔軟性、パフォーマンス、およびアプリケーションシナリオ.は詳細な比較です。



1.構造設計

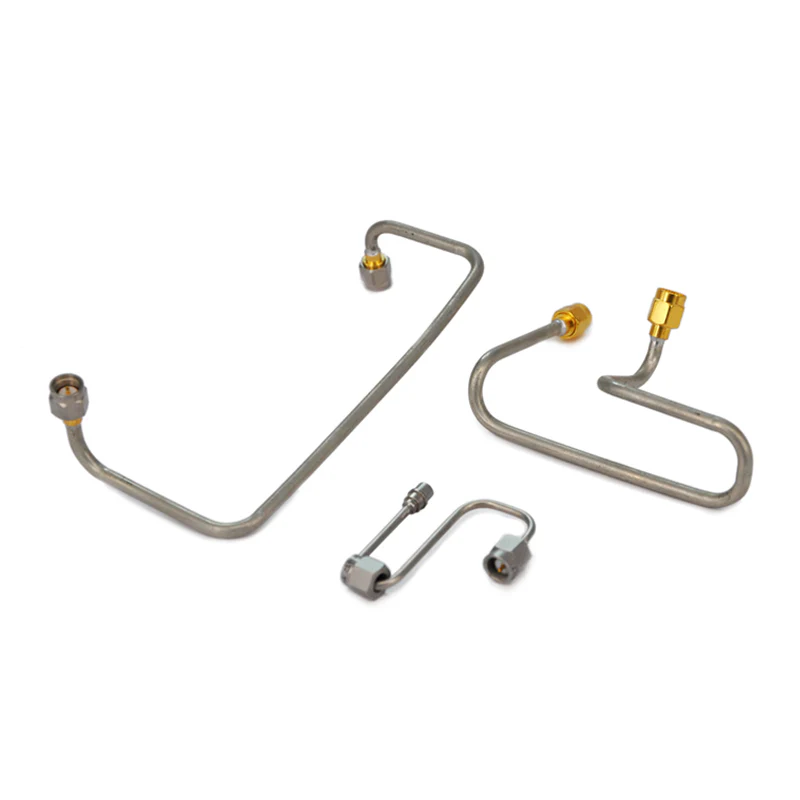

半剛体ケーブル
外側の導体は、固定直径の固体で販売できない材料（通常は銅）で作られています。内側の導体は、誘電体材料（E . g .、ptfe）.によって中央に支えられています。
形成されると、固定された形状を維持し、特殊なツールなしで簡単に曲げたり、再形成することはできません.

半柔軟なケーブル
外側の導体は編組構造を備えており、編組層全体が缶詰になり、半剛性ケーブルの固体外側導体.よりも変形しやすくなります。内側の導体は誘電体材料によっても支えられていますが、編組構造は手またはシンプルなツールで繰り返し曲げてシェイピングを可能にします{2}.



2.柔軟性の比較

半剛体ケーブル
彼らは高い剛性を持ち、形成後に形状を保持し、.の強い抵抗をプロのツールなしで強制的に曲げて、外側の導体を損傷し、性能の低下につながる可能性があります.

半柔軟なケーブル
彼らは中程度の柔軟性を提供し、永続的なダメージなしで障害物の周りを繰り返し曲げたり、コイルしたり、ルーティングしたりすることができます{.は、剛性と完全柔軟なケーブル.の間にあります



3.電気性能パラメーター

パラメーター	半剛体ケーブル	半柔軟なケーブル
インピーダンスの安定性	優れた - 固定されたジオメトリは、すべての周波数にわたって一貫したインピーダンスを保証します.	良好ですが半剛性よりも劣っている - 編組外側導体は、非常に高い周波数でわずかなインピーダンスの変動を引き起こす可能性があります{.
損失	特にマイクロ波バンド（100+ gHzまで）での低い挿入損失、固体外側導体の滑らかな表面{.	編組外側導体の小さなギャップと表面の不規則性により、特に高周波数での半剛性よりも高い挿入損失.
シールドの有効性	優れた（通常は> 100 dB）.固体外側導体はEMIとRFI .を効果的にブロックします	良い（通常は80 dB）が、編組導体の半剛性.ギャップよりも低い場合は、. .を引き起こす可能性があります。
電力処理能力	より高い - 固体導体は、高出力シナリオに適した効率的な熱散逸を持っています.	より低い - 編組導体の熱伝導率が低いと、容量.



4.アプリケーションシナリオ

半剛体ケーブル
厳格な安定性と低損失を必要とする高周波の高精度シナリオに適しています。

航空宇宙および防衛システム（レーダー、衛星通信）;

マイクロ波テスト機器（ベクターネットワークアナライザー、信号ジェネレーター）;

医療機器（MRIマシン、マイクロ波療法システム）;

固定長の永久設備（e . g .、ベースステーションアンテナフィーダー）.

半柔軟なケーブル
次のような、優れたパフォーマンスで適度な柔軟性を必要とするシナリオに適しています。

ポータブルテストセットアップ（e {. g .、機器とDUTの間の接続）;

屋内RFシステム（WiFiルーター、セルラー信号ブースター）;

時折再構成を必要とするシナリオ（e {. g {.、実験室のプロトタイプ開発）;

RFスイッチマトリックスの内部接続.

まとめ

半剛性ケーブルは、高性能で固定インストールシナリオで優れており、優れた安定性と低い損失を提供します.半柔軟性のないケーブルは、優れたパフォーマンス、バランスのとれた機能性、ユーザビリティ.}のバランスをとる柔軟性を必要とするシナリオでより有利です。



補足ノート：コストとメンテナンスの違い

半剛体ケーブル:
固体銅の外側導体と、フォーメーションのための特殊なツールの必要性による製造コストの増加{.の設置とメンテナンスはより複雑です（専門的なオペレーターが必要）.しかし、安定した性能、老化、摩耗は、より低い長期コストをもたらし、{3}}.のシナリオに適したシナリオに適しています。

半柔軟なケーブル:
編組外側導体のより単純な生産プロセスによるコストの削減{.特殊な形成ツールの不要{.さらに、それらの手動の曲げはメンテナンスと再構成コストを削減し、頻繁な調整を必要とするシナリオや予算の制約.}に最適になります。



拡張機能：完全柔軟なケーブルとの簡単な比較

「半柔軟性のない」ポジショニングをよりよく理解するには、完全に柔軟なケーブルとの簡単な比較が役立ちます。
完全に柔軟なケーブルには、通常、細い銅鎖から編組された外側の導体があります（錫メッキはほとんどありません）。.を曲げたり、結び目. g .} g .、インピーダンスの安定性、シェルディング効果を備えています。柔軟性のニーズ（e . g .、ヘッドフォンワイヤ、小さなデバイスの内部接続）.
半柔軟なケーブルは、柔軟性とパフォーマンスのバランスをとり、半剛体（高性能ではないが調整不可能）と完全柔軟性（高柔軟性が低いがパフォーマンスが弱い）ケーブルのギャップを埋めます.}
