Yagiアンテナと対数周期アンテナの違いは何ですか？

Dec 29, 2024

伝言を残す

news-800-800

Yagiアンテナ（Yagi-udaアンテナ）と対数周期のアンテナは、方向性のエンドファイアアンテナの両方ですが、異なる動作原則により、設計、パフォーマンス、およびアプリケーションが大きく異なります。以下は、重要な次元間の詳細な比較です。

aで構成されています駆動要素（フィードラインに接続されたアクティブラジエーター）、1リフレクター（駆動された要素よりも長い）、および複数ディレクター（駆動要素よりも短い）。

要素は直線で配置され、反射具は駆動された要素の後ろにあり、監督は正面にあります。

通常、少数の要素（例：1リフレクター+ 1駆動要素+ 3 - 10ディレクター）があり、構造をコンパクトにします。

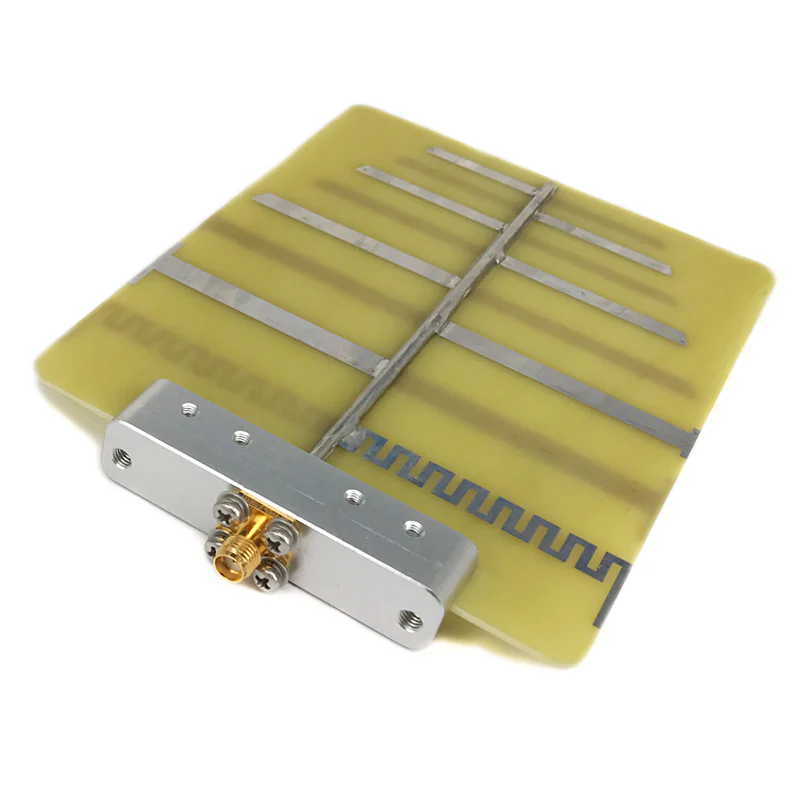

一連で構成されています双極子のような要素（振子）中央のブームまたは飼料に沿って配置された長さが徐々に増加しています。

要素の長さと間隔に従います対数周期関係：連続した要素の長さと距離の比率は一定です（例：τ= ln ln +1=dn dn {+1、ここでτ<1).

広い帯域幅を実現するには、より多くの要素（多くの場合10 - {1}}）が必要であり、より長く、より複雑な構造が生まれます。

共鳴デザイン：各要素（リフレクター、駆動要素、ディレクター）は、特定の周波数（ターゲット波長で共鳴）に調整されます。リフレクターとディレクターは、駆動された要素と対話して、一方向に放射線を集中します（取締役に向かって）。

放射線は、前方方向の建設的な干渉（監督に向かって）と逆方向の破壊的な干渉（反射剤によってブロックされます）によって強化されます。

非共鳴デザイン：特定の周波数に合わせて調整された単一要素はありません。代わりに、任意の周波数で、要素のサブセット（その周波数の長さの〜λ/2）のみが放射線に積極的に寄与します。

対数周期比τは、対数周波数スケールでアンテナのパフォーマンスが定期的に繰り返されることを保証し、ワイドバンド全体で一貫した動作を可能にします。

これが最も重要な違い:

Yagiアンテナ：狭い帯域幅（通常、中心周波数の10〜20％）。共鳴要素は特定の波長に対してのみ最適化されるため、パフォーマンスはこの範囲外で急速に低下します。

対数周期アンテナ：超幅の帯域幅（多くの場合、複数のオクターブをカバーし、例えば1:10またはより広い周波数比）。彼らは、異なる波長に適応する対数周期要素の配置により、バンド全体で安定した性能を維持します。

Yagiアンテナ：狭い帯域幅（通常は5〜15 DBI）内で高いゲイン。ゲインは、取締役の数とともに増加します（より多くのディレクター=より高いゲインがありますが、帯域幅が狭くなります）。

対数周期アンテナ：ワイドバンド（通常は3〜10 DBI）にわたって中程度の安定したゲイン。ゲインは周波数ではほとんど変化しないため、マルチバンドアプリケーションに対して信頼性が高くなります。

どちらもです方向性（エンドファイア）アンテナ、ほとんどのエネルギーを1つの主要な方向に放射します：

Yagiアンテナ：狭いメインローブ（低ビーム幅）と低側のローブを備えた非常に鋭い指向性により、高度に焦点を合わせます。

対数周期アンテナ：ヤギスよりもわずかに広いメインローブを使用した中程度の指向性がありますが、このビーム幅は広い周波数範囲で安定したままです。

帯域幅の重要な区別は、彼らのユースケースを推進します：

Yagiアンテナ：理想的です狭帯域、固定周波数アプリケーション次のような高ゲインとシャープな方向性が優先されます。

テレビ/ラジオ放送レセプション（UHF/VHF TVアンテナなど）。

ポイントツーポイント通信（たとえば、農村インターネット用のマイクロ波リンク）。

アマチュア無線（HF/VHFバンド）およびレーダーシステム。

対数周期アンテナ：希望ワイドバンドアプリケーション次のような複数の周波数にわたってカバレッジが必要です。

さまざまな周波数で動作する必要がある通信システム（軍事、緊急サービス）。

EMC（電磁互換性）テスト（ブロードバンド間の干渉を検出するため）。

短波からマイクロ波受信機/送信機（たとえば、スペクトルアナライザー、電波天文学）。

要するに、Yagisは狭帯域で高ゲインのシナリオで優れていますが、対数周期のアンテナは広帯域の柔軟性に不可欠です。
