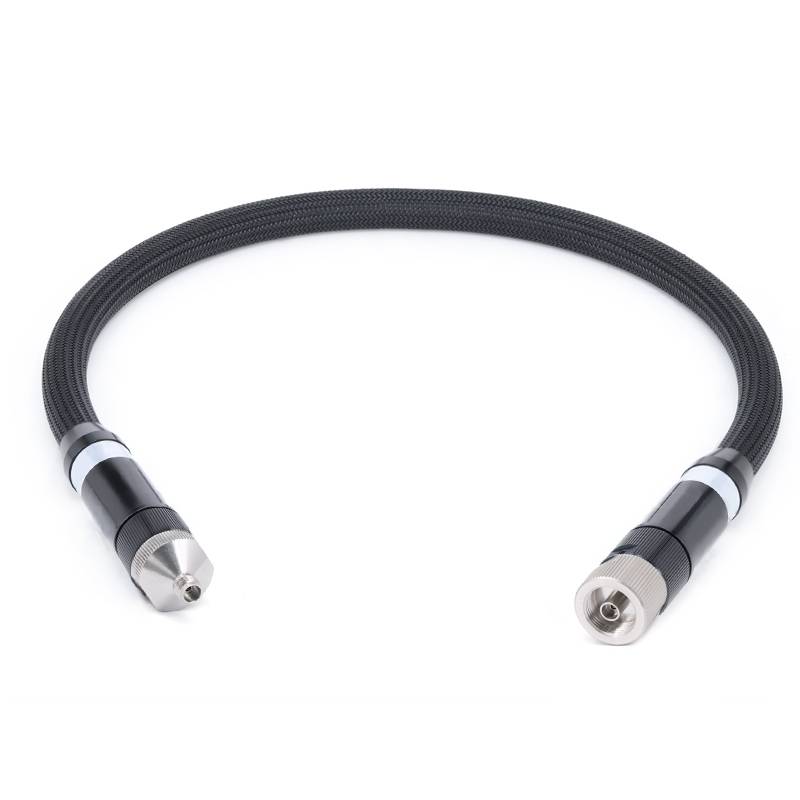

ベクターネットワークアナライザー（VNA）テストケーブルが高価な理由



ベクターネットワークアナライザー（VNA）テストケーブルの高コストは、厳しいパフォーマンス要件、特殊な材料、精密製造プロセス、および厳格な品質管理などの要因に由来しています。これは、高コストを促進する重要な要因の詳細な分析です。

1.非常に高いパフォーマンスインデックス要件

VNAテストケーブルは、高周波範囲（通常はMHzから数百GHz）で動作し、Sパラメーター、挿入損失、リターン損失、位相安定性などのパラメーターの正確な測定を確保するために、非常に高い信号の完全性を維持する必要があります。

主要なパフォーマンス要件は次のとおりです。

低挿入損失：高周波バンド（たとえば、> 18 GHz）では、軽度の抵抗性または誘電損失でさえ測定結果を妨げる可能性があります。ケーブルは、損失を最小限に抑えるために、低耐性導体と低損失誘電体を使用する必要があります。

高いリターン損失（インピーダンスマッチング）：VNA測定は、信号反射に非常に敏感です。ケーブルは、全体の長さと周波数範囲にわたって最小限の変動で、正確な特性インピーダンス（通常5 0ωω）を維持する必要があります。インピーダンスの不一致はエラーを導入するため、導体と誘電体の寸法許容範囲はマイクロメートルレベル（通常は±0.001インチ）に達する必要があります。

位相安定性：ケーブルの動き（曲げなど）または温度の変化によって引き起こされる位相シフトは無視できなければなりません。これには、位相を安定させるために特別な設計（ヘリカルな内側の導体など）が必要であり、それにより複雑さが増します。

電磁干渉（EMI）\/無線周波数干渉（RFI）シールド：外部干渉と信号漏れを防ぐために、ケーブルはマルチ層シールド（銅編組 +アルミニウム箔 +導電性ポリマーなど）を使用して、材料と人件費を増加させます。



2。専門材料

VNAケーブルで使用される材料は、高周波性能と安定性の要件を満たすために慎重に選択されます。

導体：高純度の酸素を含まない銅または銀メッキ\/金メッキ銅は、高周波数での皮膚効果の損失を減らすために使用されます。ゴールドメッキ（コストがかかりますが、耐食性が高くなります）は、コネクタと内側の導体によく使用されます。

誘電体：拡張されたPTFEなどの低損失の非常に安定した誘電体が必要です。これらの材料には、温度と周波数の変化に伴ってインピーダンスの安定性を維持できる、低く安定した誘電率（εR）がありますが、処理が困難です。

硬化：耐久性のあるが柔軟な材料（フルオロポリマー、ポリウレタン、ナイロン編組など）は、機械的応力（曲げ、摩耗）および極度の温度（-55程度）に耐えるために使用されます。これらの材料は、通常のPVCよりもはるかに高価です。



3。精密製造とプロセス設計

VNAケーブルの設計と生産には、マイクロメーターレベルの精度が必要です。

寸法公差：インピーダンスの変化を避けるために、内側の導体、誘電体、および外側シールドの形状は均一でなければなりません。たとえば、内側と外側の導体と外側の導体の同心性（偏心によって引き起こされる反射を防ぐため）は、マイクロメートル範囲内で制御する必要があります。

複雑な構造：多くの高頻度ケーブルは、相当の安定性や低密度PTFEの構造など、体重と損失を減らすための高度な設計を採用しています。

高精度マニュアルアセンブリ：超高周波ケーブル（コネクタなど）の重要なコンポーネントは、仕様を満たすために手動アセンブリとデバッグを必要とする場合があり、人件費を増加させることがあります。



4.高性能コネクタ

コネクタはVNAケーブルの重要な部分であり、パフォーマンスの低いコネクタは、測定エラーの主要なソースになる可能性があります。彼らは必要です：

精密機械加工：コネクタ（SMA、3.5 mm、2.4 mm、1.85 mmなど）は、高グレードの真鍮またはベリリウム銅（春のような特性を備えた）から機械加工されており、±{8}}。

メッキ処理：金またはロージウムメッキ（厚さ5〜50マイクロインチ）により、接触抵抗、耐食性、再現性のある交配パフォーマンス（キャリブレーションには重要）が保証されます。

テストと検証：各コネクタは、電圧立位波比（VSWR）、挿入損失、および機械的耐久性（数千の挿入\/抽出サイクル）をテストする必要があり、生産時間が増加します。



5。環境耐久性

VNAケーブルは、実験室、工場、またはフィールドテストの厳しい条件に耐える必要があります。

柔軟性と堅牢性：彼らは、パフォーマンスの分解なしに、繰り返し曲げ、ねじれ、摩耗に耐えなければなりません。これには、内部サポートデザインの強化と耐久性のある被覆が必要です。

温度と気象抵抗：材料は、広い温度範囲、湿度の高い環境、および化学物質（油や溶媒など）への曝露の下で安定したままでなければなりません。したがって、高価なエンジニアリングプラスチックとエラストマーが使用されます
