ピンダイオードを使用して電圧を制御することとD-Sub 9- PINインターフェイスを使用してRFメカニカルスイッチを制御することの違い

電圧制御にピンダイオードを使用することと、D-Sub 9- PINインターフェイスを使用してRFメカニカルスイッチを制御することの違いは、作業原則、パフォーマンスインジケーター、実用的なアプリケーションなど、複数の側面に反映されます。詳細な分析は次のとおりです。



1。作業原則

ピンダイオード制御:
ピンダイオードは、ピン構造を持つ半導体デバイスです。 DCバイアス電圧を介して内因性（i）層の導電率を変更することにより、RF信号の透過を調節します。

フォワードバイアス：I層の抵抗を減らし、RF信号が最小限の損失で通過できるようにします。

逆バイアス：RF信号をブロックして、枯渇領域を拡張します。
この電子スイッチは、電圧レベルに応じてナノ秒からマイクロ秒までのスイッチング速度を実現する固体デバイスです。

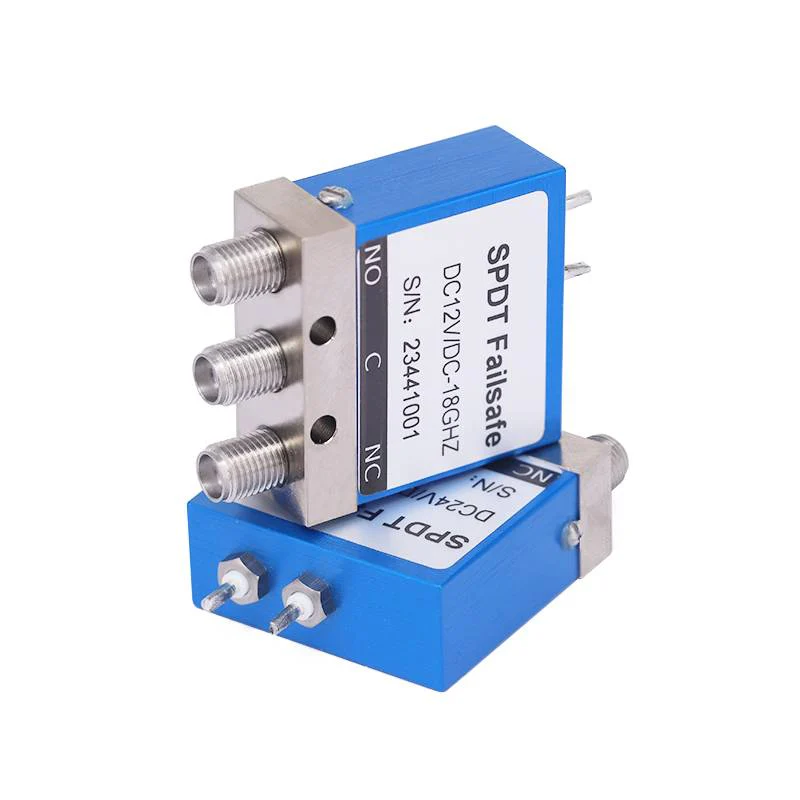

d-sub 9-ピン +メカニカルスイッチ:
d-sub 9-ピンインターフェイス（de -9コネクタなど）は、通常、デジタル制御信号（たとえば、TTLロジック）を送信してRFメカニカルスイッチを駆動します。スイッチは、物理的に移動する接点によりRF信号パスを切り替えます。低電力ロジック信号を機械的運動に変換するために、外部駆動回路（リレーやトランジスタなど）が必要です。



2。パフォーマンスインジケーター

スイッチング速度
ピンダイオードには、ナノ秒のスイッチング速度がマイクロ秒になり、5Gやレーダーなどの高周波アプリケーションに適しています。
物理的な動きにより、機械スイッチはミリ秒の速度で動作し、迅速な信号の切り替えには適していません。

挿入損失と分離

ピンダイオード：挿入損失は、通常、頻度とバイアスに応じて、0。5〜2 dBです。分離は逆バイアスで20〜60 dBですが、高周波数で減少します。ピンダイオードの非線形性は高調波を生成する可能性があり、慎重な設計が必要です。

d-sub 9-ピン +メカニカルスイッチ：挿入損失は、広い周波数帯域で非常に低い（0} 。1–1.5 dB）。分離は優れており（60〜100 dB）、これは高出力または敏感なレシーバーにとって重要です。純粋に機械的な動作による高調波の歪みはありません。



3。電源処理能力

ピンダイオードは、適切な熱管理を備えたパルスアプリケーション（レーダーなど）で最大キロワットの電力を処理できますが、それらの連続波（CW）の電力は自己熱を制限します。
メカニカルスイッチは、最大数十キロワットの定格電力を備えた高出力連続波シナリオ（ブロードキャスト送信機など）でうまく機能します。



4。信頼性と寿命

ピンダイオード:
彼らは可動部品がなく、10^9を超える操作を達成でき、強い振動抵抗があります。
それらは熱応力の影響を受けやすく、その寿命はデューティサイクルと冷却条件に依存します。

機械スイッチ:
それらの寿命は、接触摩耗のために制限されています（10^5–10^6操作）。
それらは身体的ショックと振動に敏感であり、過酷な環境での信頼性を低下させます。
