PCBボード構造

PCBボードの構造には、主に単一層ボード、二重層ボード、マルチレイヤーボードなどのさまざまなボード層構造が含まれています.以下は、詳細な構造分析です。

1.単層ボード
構造組成：片側のみに銅箔があり、反対側に銅箔はありません{.コンポーネントは通常、銅箔のない側面に配置され、銅箔の側面は主に配線とはんだ付けに.}を使用します
アプリケーションシナリオ：電子時計、おもちゃなどの単純な回路に適しています.生産プロセスは単純でコストが低くなりますが、その機能は比較的単一です.

2.二重層ボード
基質材料：一般的に使用されるものはFR -4です。これは、ガラス繊維とエポキシ樹脂の混合物です.は、機械的強度、断熱性、耐熱性が良好であり、回路基板.}}に安定したサポートを提供できます。
導電性層：つまり、基板の上部と下側に分布する銅箔{.は、電流透過のエッチングプロセスを通じて形成されます.銅箔の厚さは、要件に応じて{2}}に従って選択できます。銅箔は通常の回路に適しています.
絶縁材料：PP（Prepreg）は、二重層ボードの中央にある絶縁材料として使用されます.半硬化樹脂とガラス繊維の混合物であり、2つの層をしっかりと結合し、2つの層の間に短絡.の間に短絡がないことを確認できます。
表面保護材料：はんだマスクとシルクスクリーン層を含む{.はんだマスクは、一般に緑、赤、または黒インクです。これは、銅箔を酸化と錆から保護するために使用され、はんだ中にはんだの流れを防ぎ、パッドのみが銅を露出させます。シルクスクリーン層は通常、白いインクであり、PCBボード上のコンポーネント位置やモデルなどのテキストまたはシンボルを印刷するために使用され、アセンブリとメンテナンスを促進します.
アプリケーションシナリオ：生産プロセスは、マルチレイヤーボード.の生産プロセスよりも比較的単純です。これは、オーディオ機器、テレビセットなど、.コンポーネントなど、中程度の複雑な回路に適しています。

3.マルチレイヤーボード
信号層：コンポーネントと配線の配置に使用されます。これは、最上層（上層）、下層（下層）、および複数の中間信号配線層.を含むさまざまなコンポーネントを接続するメイン層です。
電力層と接地層：通常、中央の層にあり、たとえば、回路基板全体に安定した電源と接地を提供するために使用されます。たとえば、4層ボードでは、中間層1は、+5 vラインなどの「電源専用チャネル」として機能します。または、信号線の別のグループの配線層として機能する.
絶縁層：FR -4またはその他の絶縁材料を使用して、さまざまな導電層を分離し、短絡を防ぎ、信号の独立性と安定性を確保する.

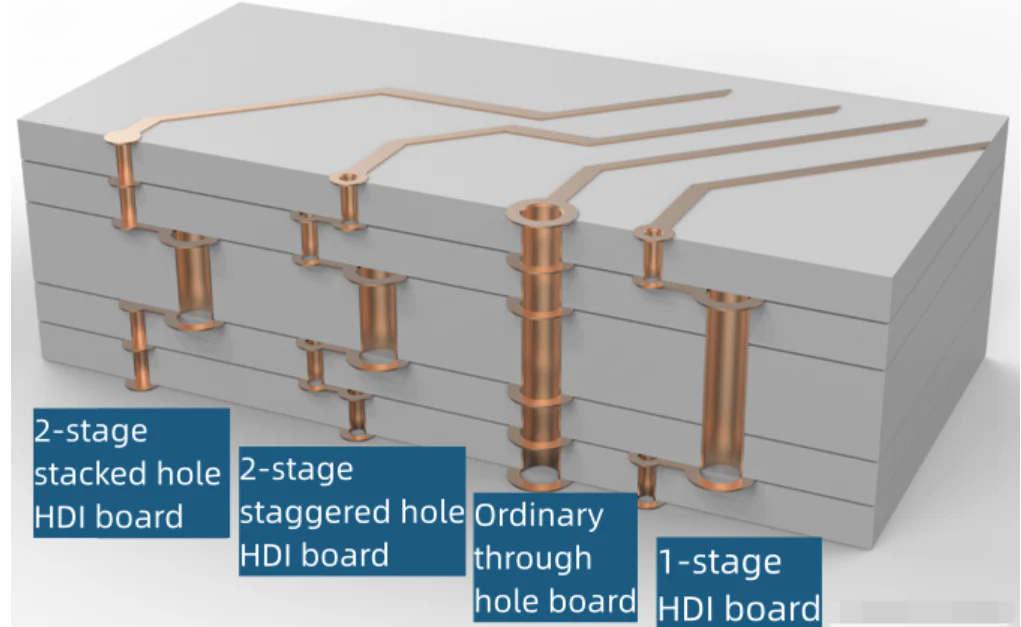

VIAS：穴、ブラインドホール、埋め込まれた穴を介して、ボード全体を通り抜ける穴を通る穴を介して、異なる層の回路と従来のコンポーネントをマウントするために使用されます。ブラインドホールは、通常、高周波信号伝送のために最上層と内側の層を接続するために使用されます。埋もれた穴は、高密度ボードの内層{.間の電気接続に責任があります。ブラインドホールと埋められた穴の組み合わせは、ボードが厚すぎることを避けながら、より多くの線に対応できます。
表面処理層：二重層ボードと同様に、はんだマスクとシルクスクリーン層があり、さらに保護と識別の役割を果たします.に加えて、一部のハイエンドのマルチレイヤーボードは、導電率と腐食抵抗を改善するために表面の金のめっきやその他の治療も受けます.
アプリケーションシナリオ：コンピューターマザーボード、携帯電話マザーボードなどの高密度、高速、および高頻度の複雑な回路に適しています.回路のパフォーマンス要件を満たすためにレイヤー数を増やすことができます.}
