4-ウェイパワーディバイダー

4-ウェイパワーディバイダーは、RFおよびマイクロ波フィールドの重要なデバイスです。それらの主な機能は、入力電力を均等に配布するか、特定の比率に応じて4つの出力ポートに割り当てることです。彼らは、通信、レーダー、テストと測定など、多くの重要な分野で不可欠な役割を果たします。

この製品には、さまざまなモデルがあります。たとえば、SMAインターフェイスシリーズには、GPD {- 4 - 005060 - e（動作周波数5MHz - 6 GHz）およびGPD - 4 - 005080 - E（500MHz - 8 GHz）などの複数のモデルが含まれます。さまざまなモデルのパラメーターは、周波数範囲、電圧立位比（VSWR）、分離、位相バランス、およびパワー - 処理能力など、多様なアプリケーション要件を満たすことができます。 2.92mmインターフェイスシリーズのGPD - 4 - 180400 - eは、18GHz {- 40 GHzの動作周波数を持つ、高周波数アプリケーションシナリオに優れたオプションを提供します。

その構造には大きな利点があります。本体は主にアルミニウム合金で作られており、いくつかの高周波数製品は真鍮を使用しています。微細な処理技術を通じて、製品は優れた機械的強度と安定性を持っています。振動と影響に効果的に抵抗し、さまざまな過酷な作業環境に適応することができます。アルミニウム合金シェルは、黒い塗装や酸化処理などの多様な表面処理方法で処理されます。これらの処理は、製品の腐食防止性能を大幅に向上させるだけでなく、熱散逸能力を最適化し、電力動作中に効率的な熱散逸を確保し、安定した性能を維持します。

5Gおよび将来の6Gベースステーションでさえ、RF信号電力を複数のアンテナユニットに分配する必要があります。 1 -から- 4チャネルRFパワーディバイダーを使用することにより、各アンテナが信号の適切なパワーを受信し、効率的な信号伝送と受信を可能にすることができます。これにより、基地局のカバレッジエリアが拡大し、通信品質を向上させ、信号の盲点を減らし、ユーザーが安定した高速コミュニケーションエクスペリエンスを保証します。

SMA 4-ウェイパワー仕分け
SKU	コネクタシリーズ	頻度	VSWR入力	分離min。（db）

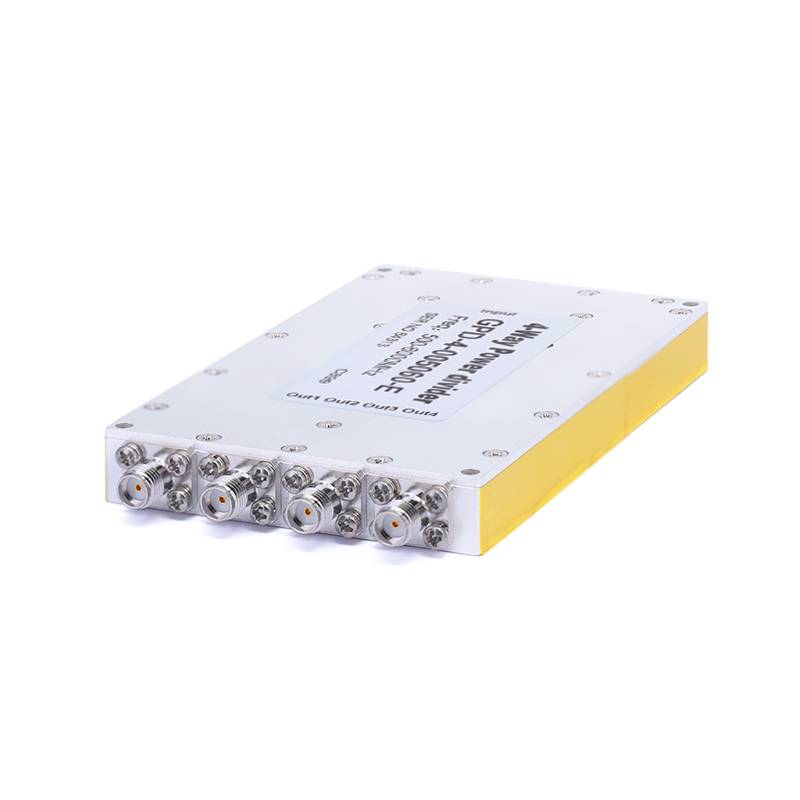

gpd -4-005060- e	SMAメス	5MHz〜6GHz	1.25	20
フェーズバランス（度）	パワー、最大入力（ワット）	振幅バランス（DB）	体材	ボディメッキ
±4度	30	±0.3	アルミニウム合金	酸化

SKU	コネクタシリーズ	頻度	VSWR入力	分離min。（db）

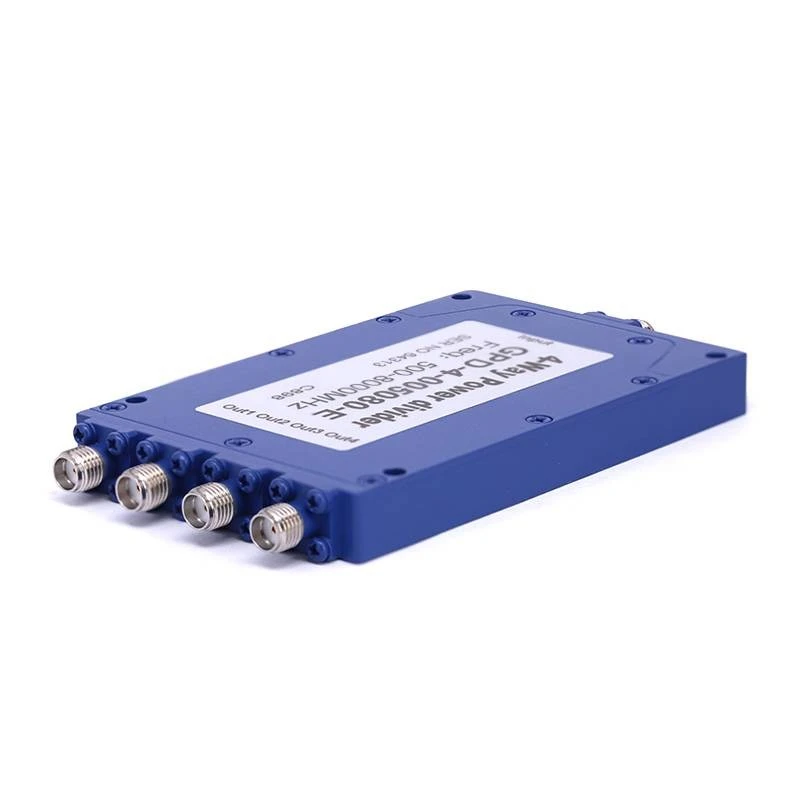

gpd -4-005080- e	SMAメス	500MHz〜8GHz	1.30	18
フェーズバランス（度）	パワー、最大入力（ワット）	振幅バランス（DB）	体材	ボディメッキ
±4度	20	±0.3	アルミニウム合金	青い塗料

SKU	コネクタシリーズ	頻度	VSWR入力	分離min。（db）
gpd -4-020080- e	SMAメス	2GHz〜8GHz	1.35	20
フェーズバランス（度）	パワー、最大入力（ワット）	振幅バランス（DB）	体材	ボディメッキ
±4度	30	±0.3	アルミニウム合金	黒い塗料

SKU	コネクタシリーズ	頻度	VSWR入力	分離min。（db）

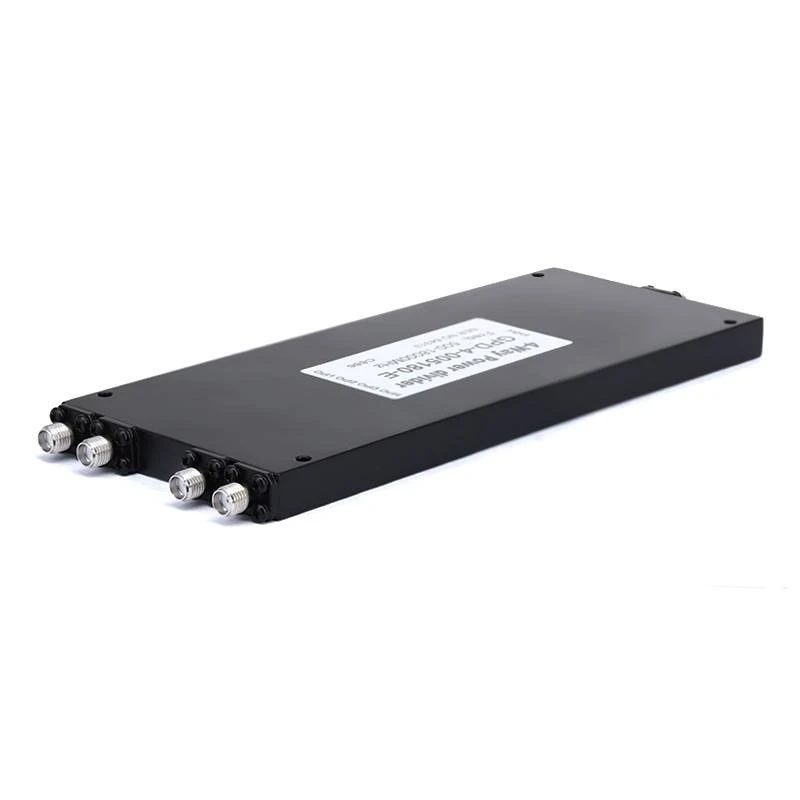

gpd -4-005180- e	SMAメス	0 。5ghz〜18ghz	2.0	15
フェーズバランス（度）	パワー、最大入力（ワット）	振幅バランス（DB）	体材	ボディメッキ
±8度	30	±0.8	アルミニウム合金	黒い塗料

SKU	コネクタシリーズ	頻度	VSWR入力	分離min。（db）

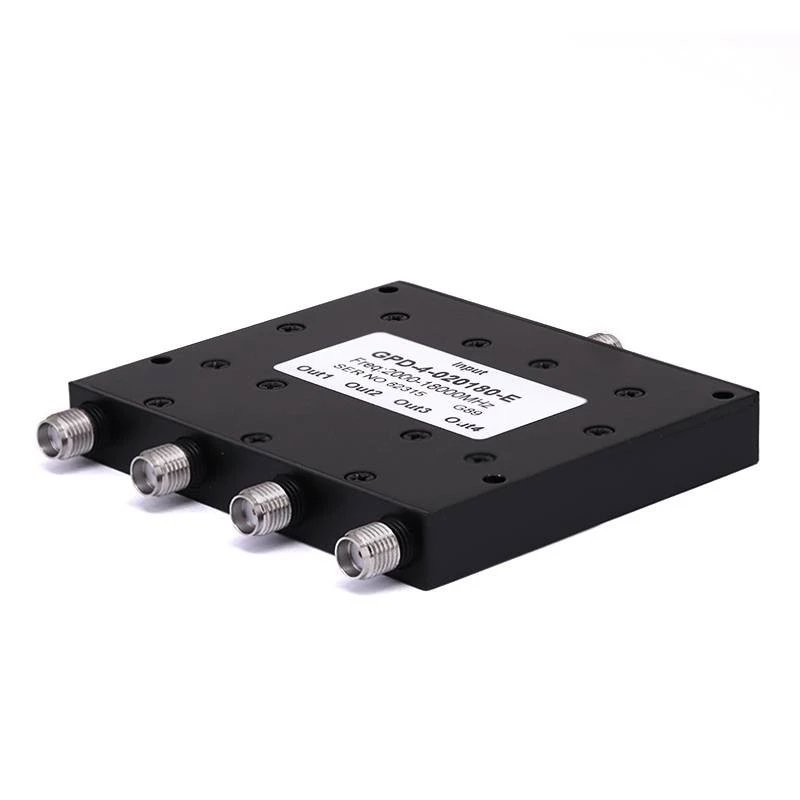

gpd -4-020180- e	SMAメス	2GHz〜18GHz	1.50	17
フェーズバランス（度）	パワー、最大入力（ワット）	振幅バランス（DB）	体材	ボディメッキ
±6度	20	±0.4	アルミニウム合金	黒い塗料

SKU	コネクタシリーズ	頻度	VSWR入力	分離min。（db）
gpd -4-060180- e	SMAメス	6GHz〜18GHz	1.40	18
フェーズバランス（度）	パワー、最大入力（ワット）	振幅バランス（DB）	体材	ボディメッキ
±5度	20	±0.3	アルミニウム合金	黒い塗料

2.92mm 4-ウェイパワーディバイダー
SKU	コネクタシリーズ	頻度	VSWR入力	分離min。（db）

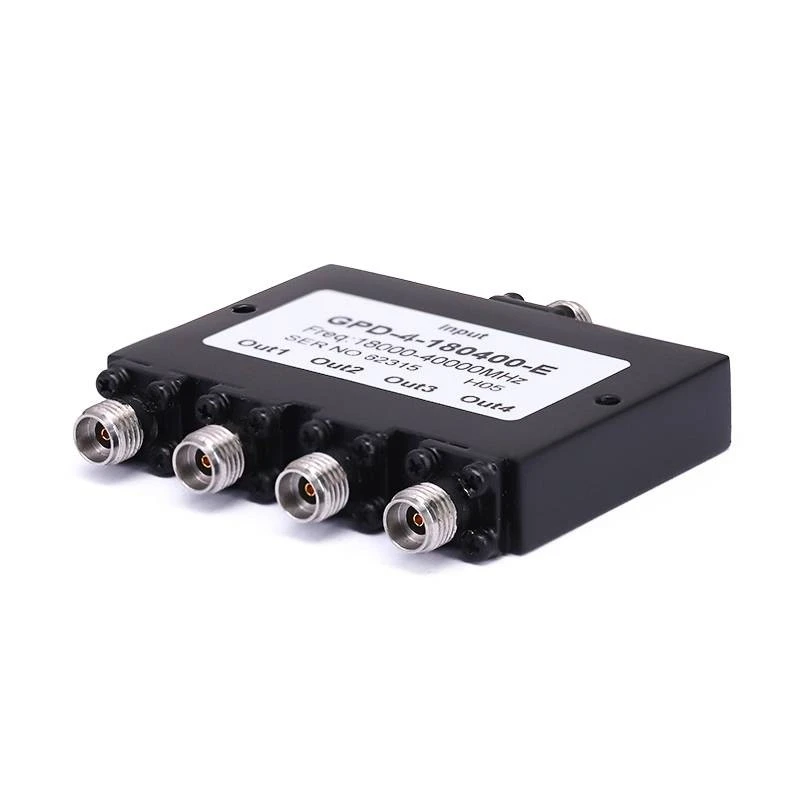

gpd -4-180400- e	2.92mmの女性	18Hz〜40GHz	1.50	16
フェーズバランス（度）	パワー、最大入力（ワット）	振幅バランス（DB）	体材	ボディメッキ
±5度	20	±0.6	アルミニウム合金	黒い塗料
