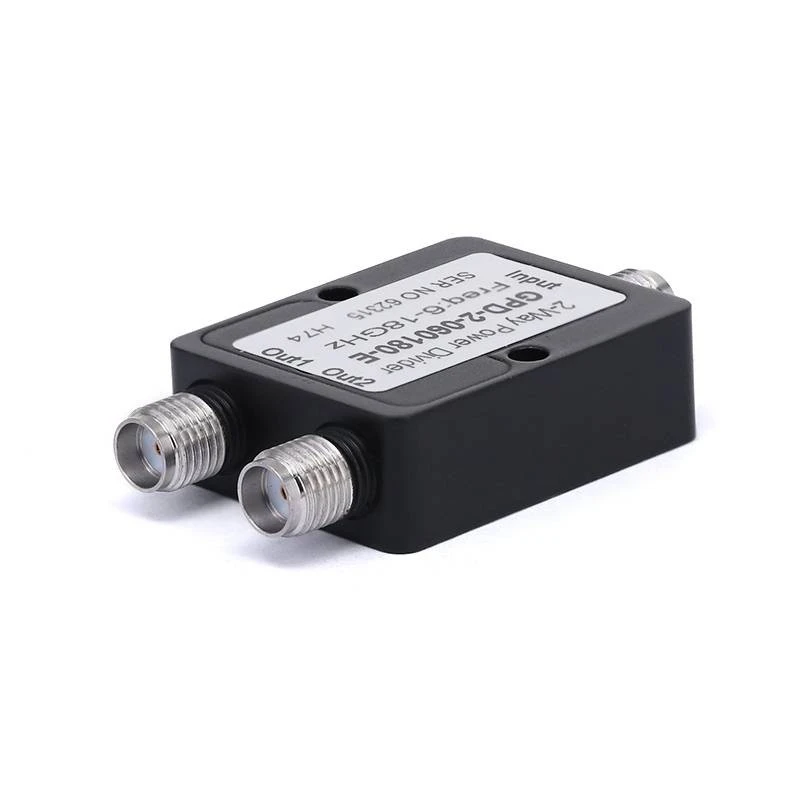

gpd-2-060180-e-1
gpd-2-180400-e-1
gpd-2t-011017-e-1

2-ウェイパワーディバイダー

2-ウェイパワーディバイダーは無線 - 周波数とマイクロ波デバイスであり、入力電源を均等に配布したり、特定の比率に応じて2つの出力ポートに割り当てることができます。彼らは、通信、レーダー、テストや測定など、多くの分野で重要な役割を果たします。

お問い合わせを送る

説明

製品の紹介

2-ウェイパワーディバイダーは無線 - 周波数とマイクロ波デバイスであり、入力電源を均等に配布したり、特定の比率に応じて2つの出力ポートに割り当てることができます。彼らは、通信、レーダー、テストや測定など、多くの分野で重要な役割を果たします。周波数範囲は、DCから67GHzから67GHzをカバーでき、複数の帯域幅オプションが利用可能です。

製品構造機能

方法のパワーディバイダーは、ほとんどがアルミニウム合金で作られており、いくつかの高周波数製品は真鍮を使用しています。細かい処理により、優れた機械的強度と安定性があります。振動や影響に抵抗し、過酷な作業環境に適応することができます。アルミニウム合金シェルの表面処理方法は、黒い塗装や酸化処理を含む多様です。これらの処理は、腐食防止性能を向上させるだけでなく、製品の熱散逸能力を改善し、高電力動作中に効果的な熱散逸を確保し、安定した性能を維持します。

さまざまなアプリケーションの頻度とシナリオによれば、SMA、N、TNC、2.92mm、2.4mm、1.85mmなど、さまざまなコネクタタイプが装備されています。これらのコネクタは、挿入損失が低く、高いリターン損失の特性を持ち、他のデバイスとの信頼性の高い接続を達成し、効率的な信号伝達を確保できます。

製品アプリケーション

レーダートランスミッターの配電に使用され、複数の送信モジュールが連携できるようにします。これにより、レーダーの検出範囲と精度が向上します。同時に、レーダーレシーバーのエコー信号を処理します

調達FAQ

Q：会社が製造している種類の製品はいくつありますか？

A：これで、1つ以上の000製品があります。 OEMの強い利点があります。実際の製品やあなたが望むあなたのアイデアを提供してください。私たちはあなたのために製造します。

製品タイプ

SMA 2-ウェイパワー仕分け

SKU	コネクタシリーズ	頻度	VSWR入力	分離min。（db）
gpd -2-5 m 010- e	SMAメス	5MHz〜1GHz	1.30	18
フェーズバランス（度）	パワー、最大入力（ワット）	振幅バランス（DB）	体材	ボディメッキ
±3度	1	±0.3	アルミニウム合金	黒い塗料


SKU	コネクタシリーズ	頻度	VSWR入力	分離min。（db）
gpd -2-005060- e	SMAメス	500MHz〜6GHz	1.40	18
フェーズバランス（度）	パワー、最大入力（ワット）	振幅バランス（DB）	体材	ボディメッキ
±2度	30	±0.2	アルミニウム合金	酸化


SKU	コネクタシリーズ	頻度	VSWR入力	分離min。（db）
gpd -2-011017- e	SMAメス	1.1GHz〜1.7GHz	1.20	20
フェーズバランス（度）	パワー、最大入力（ワット）	振幅バランス（DB）	体材	ボディメッキ
±2度	30	±0.2	アルミニウム合金	酸化


SKU	コネクタシリーズ	頻度	VSWR入力	分離min。（db）
gpd -2-005080- e	SMAメス	0 。5GHz〜8GHz	1.40	18
フェーズバランス（度）	パワー、最大入力（ワット）	振幅バランス（DB）	体材	ボディメッキ
±3度	20	±0.2	アルミニウム合金	黒い塗料


SKU	コネクタシリーズ	頻度	VSWR入力	分離min。（db）
gpd -2-020080- e	SMAメス	2GHz〜8GHz	1.25	20
フェーズバランス（度）	パワー、最大入力（ワット）	振幅バランス（DB）	体材	ボディメッキ
±3度	30	±0.2	アルミニウム合金	黒い塗料


SKU	コネクタシリーズ	頻度	VSWR入力	分離min。（db）
gpd -2-020080- e	SMAメス	2GHz〜8GHz	1.25	20
フェーズバランス（度）	パワー、最大入力（ワット）	振幅バランス（DB）	体材	ボディメッキ
±3度	30	±0.2	アルミニウム合金	黒い塗料


SKU	コネクタシリーズ	頻度	VSWR入力	分離min。（db）

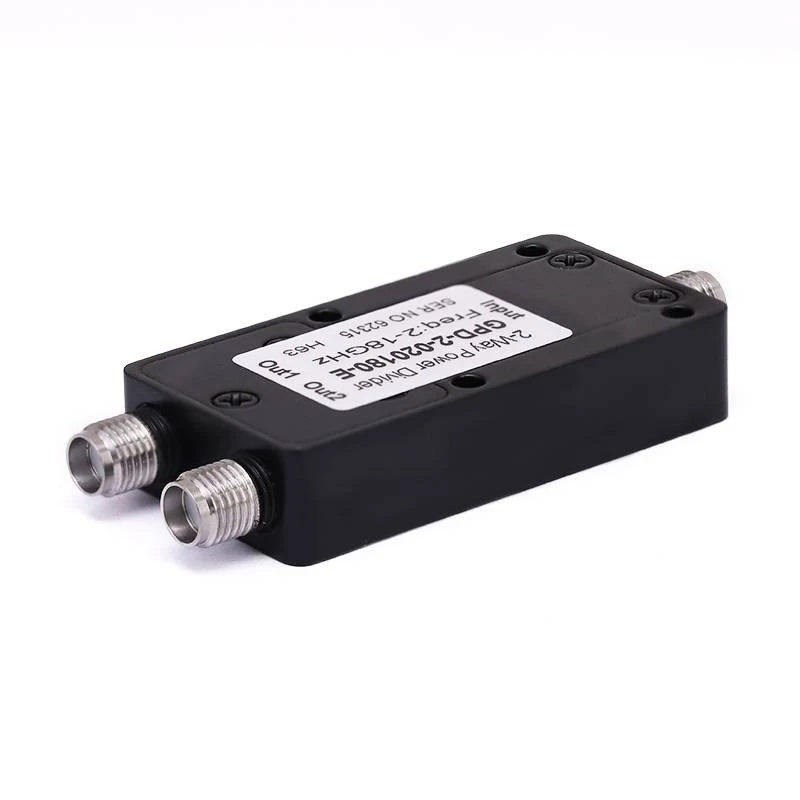

gpd -2-020180- e	SMAメス	2GHz〜18GHz	1.35	18
フェーズバランス（度）	パワー、最大入力（ワット）	振幅バランス（DB）	体材	ボディメッキ
±4度	20	±0.3	アルミニウム合金	黒い塗料


SKU	コネクタシリーズ	頻度	VSWR入力	分離min。（db）
gpd -2-0026 e	SMAメス	DC〜26.5GHz	1.50	10
フェーズバランス（度）	パワー、最大入力（ワット）	振幅バランス（DB）	体材	ボディメッキ
±5度	1	±0.5	真鍮	金

n 2-ウェイパワー仕分け

SKU	コネクタシリーズ	頻度	VSWR入力	分離min。（db）
gpd -2 n -011017- e	n女性	1.1GHz〜1.7GHz	1.20	20
フェーズバランス（度）	パワー、最大入力（ワット）	振幅バランス（DB）	体材	ボディメッキ
±2度	30	±0.2	アルミニウム合金	酸化


SKU	コネクタシリーズ	頻度	VSWR入力	分離min。（db）
gpd -2 n -005060- e	n女性	5GHzから6GHz	1.20	20
フェーズバランス（度）	パワー、最大入力（ワット）	振幅バランス（DB）	体材	ボディメッキ
±3度	30	±0.2	アルミニウム合金	酸化

TNC 2-ウェイパワー仕分け

SKU	コネクタシリーズ	頻度	VSWR入力	分離min。（db）

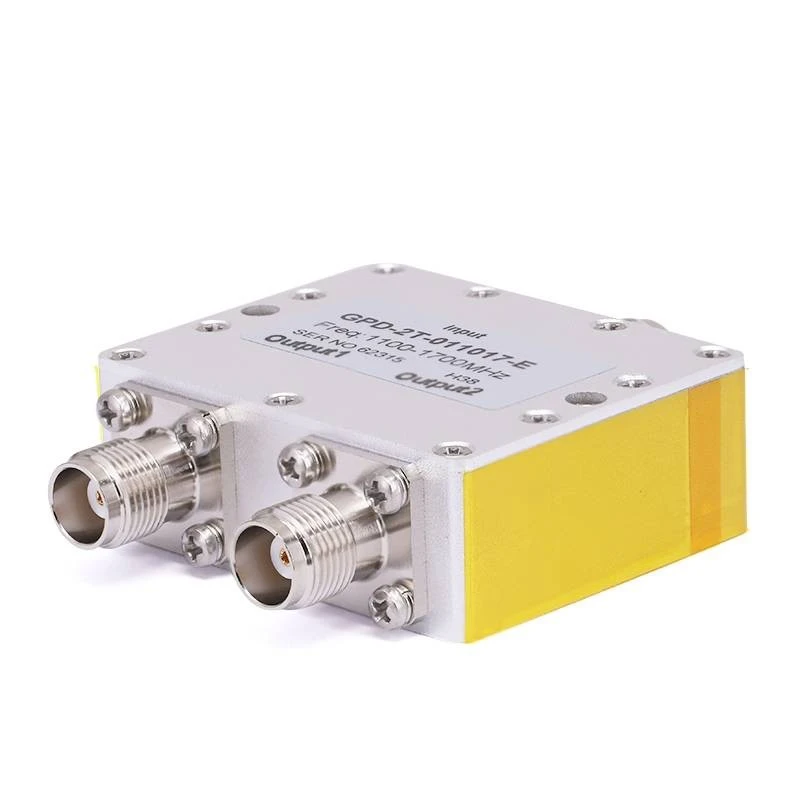

gpd -2 t -011017- e	TNC女性	1.1GHz〜1.7GHz	1.20	20
フェーズバランス（度）	パワー、最大入力（ワット）	振幅バランス（DB）	体材	ボディメッキ
±2度	30	±0.2	アルミニウム合金	酸化

2.92mm 2-ウェイパワーディバイダー

SKU	コネクタシリーズ	頻度	VSWR入力	分離min。（db）
gpd -2-040400- t	2.92mmの女性	4GHz〜40GHz	1.60	18
フェーズバランス（度）	パワー、最大入力（ワット）	振幅バランス（DB）	体材	ボディメッキ
±4度	20	±0.2	アルミニウム合金	黒い塗料


SKU	コネクタシリーズ	頻度	VSWR入力	分離min。（db）

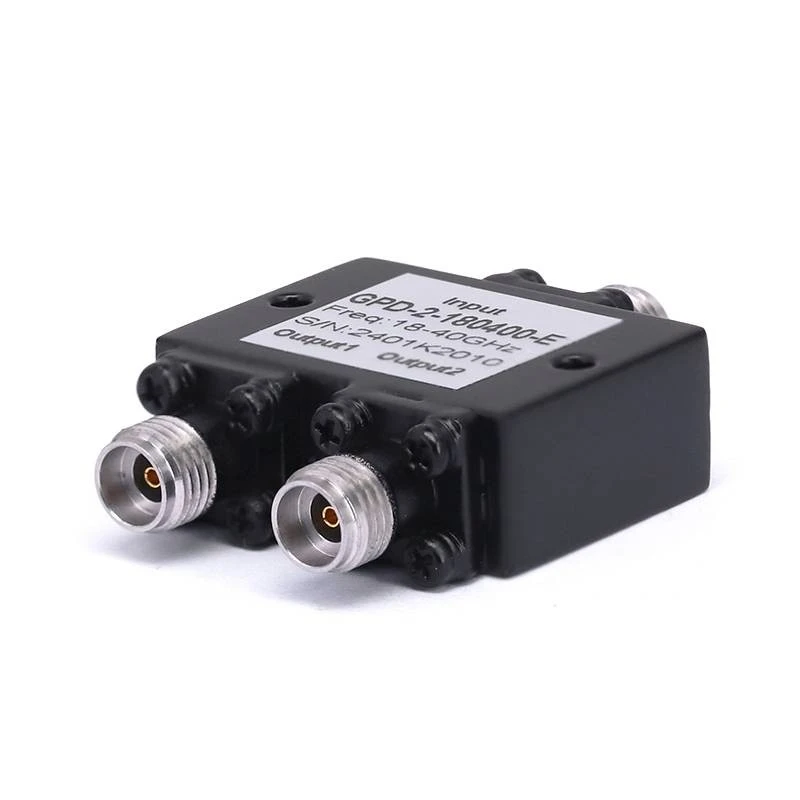

gpd -2-180400- e	2.92mmの女性	18Hz〜40GHz	1.50	16
フェーズバランス（度）	パワー、最大入力（ワット）	振幅バランス（DB）	体材	ボディメッキ
±5度	20	±0.4	アルミニウム合金	黒い塗料


SKU	コネクタシリーズ	頻度	VSWR入力	分離min。（db）

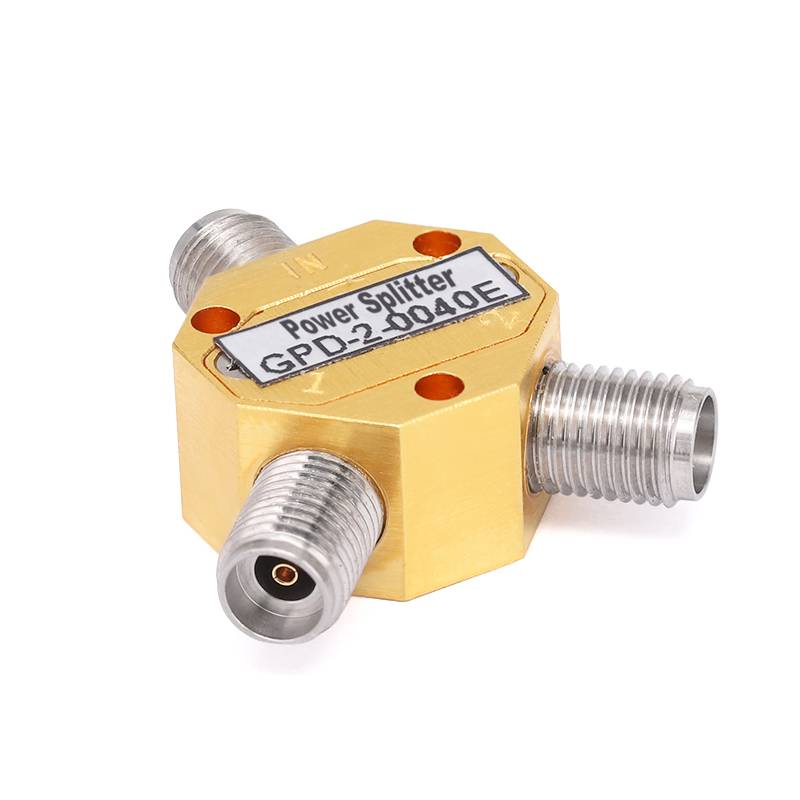

gpd -2-0040 e	2.92mmの女性	DCから40GHz	1.50	10
フェーズバランス（度）	パワー、最大入力（ワット）	振幅バランス（DB）	体材	ボディメッキ
±7度	1	±0.7	真鍮	金

2.4mm 2-ウェイパワーディバイダー

SKU	コネクタシリーズ	頻度	VSWR入力	分離min。（db）
gpd -2-0050 e	2.4mmの女性	DCから50GHz	1.60	10
フェーズバランス（度）	パワー、最大入力（ワット）	振幅バランス（DB）	体材	ボディメッキ
±7度	1	±0.7	真鍮	金

1.85mm 2-ウェイパワーディバイダー

SKU	コネクタシリーズ	頻度	VSWR入力	分離min。（db）

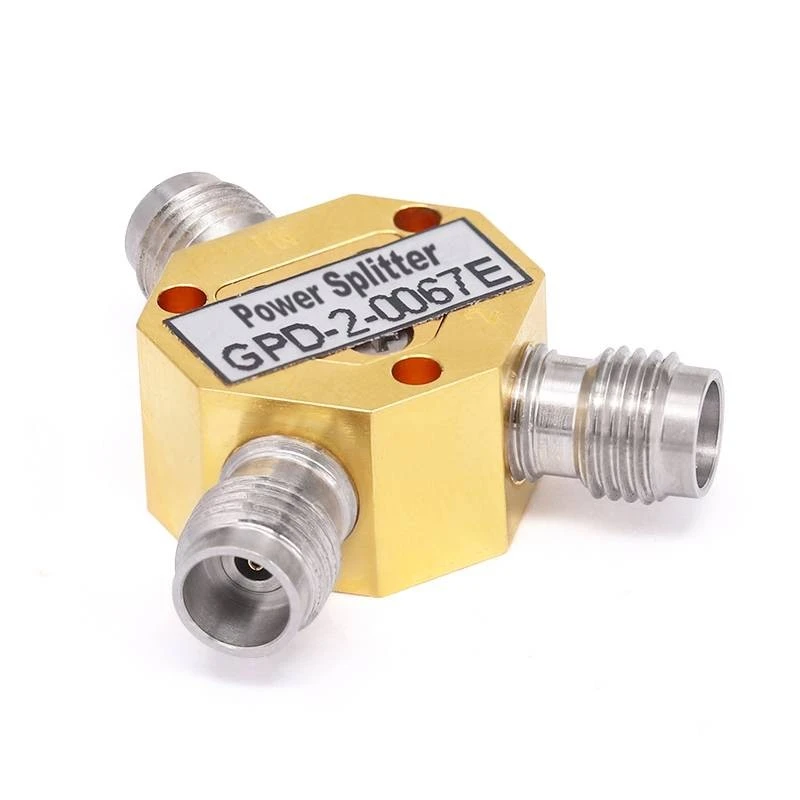

gpd -2-0067 e	1.85mmの女性	DCから67GHz	1.80	10
フェーズバランス（度）	パワー、最大入力（ワット）	振幅バランス（DB）	体材	ボディメッキ
±8度	1	±0.8	真鍮	金
