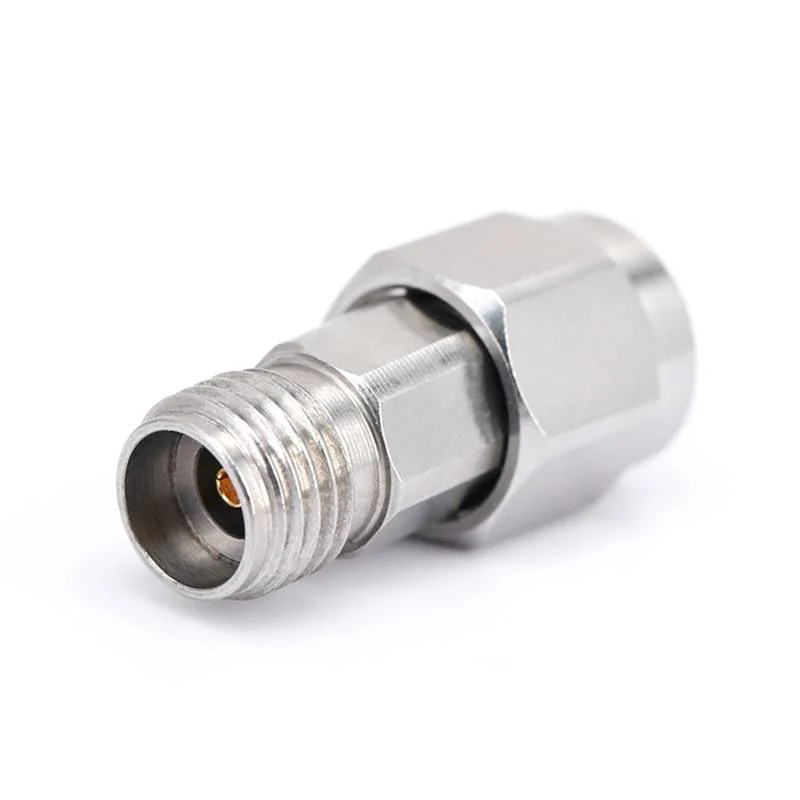

なぜ0 db減衰器が存在するのですか？



多くのRFエンジニアは、{{{{0}}} db Attenuators {.}の存在を認識していないかもしれません{.}一見したところ、0db減衰器は直感に反しているように見えますが、その名前は、主要な機能が信号強度を低下させることを示唆しています。減衰.主な用途の詳細な内訳は次のとおりです。



1.インピーダンスマッチング
{0 db減衰器の最も重要な役割の1つは、電子および無線周波数（RF）システムのインピーダンスの一貫性を確保することです.

多くの電子システム（RF送信機、アンテナ、テスト機器など）は、特定の特徴的なインピーダンス（通常は50Ωまたは75Ω）.インピーダンスの不一致で動作するように設計されています。入力ポートと出力ポートで標準化されたインピーダンス（E {.} g .、50Ω）{.}不一致のコンポーネント間に挿入すると、インピーダンスギャップを「ブリッジ」し、反射を「橋渡し」し、信号振幅を変更せずに効率的な信号伝送を確保すること



2.メカニカル/インターフェイスの適応
複雑なシステムでは、コンポーネントは多くの場合、さまざまなタイプのコネクタ（SMA、Nタイプ、BNCなど）または物理フォーム. 0 DB減衰器を使用して、これらの互換性を解決するアダプターとして頻繁に使用されます{.}



3.キャリブレーションとテスト参照
RF、マイクロ波、および光学テストでは、精度は重要です{. 0 DB減衰器は貴重なキャリブレーションツールと参照ポイントとして機能します。それらは、テストセットアップの「既知の標準」として機能します.}



4.信号パスの一貫性
減衰要件が動的に変化するシステム（通信ネットワークやレーダーシステムなど）では、0 DB減衰器は、信号チェーンの機械的および電気的均一性を維持できます。



たとえば、システムは、5 dB減衰器の使用（強い信号を減らすため）の使用と減衰（弱いシグナルを処理する）を必要としないことを切り替えることができます。システムパフォーマンスを妨げる可能性のある信号フェーズ、遅延、またはインピーダンスの変化.



5.分離と保護
信号振幅は減少しませんが、{0 db減衰器は通常、電気分離または保護を提供する設計機能と統合されています。抵抗ネットワーク）は、過渡シグナルを減衰させたり、高周波システムで上流の機器を損傷するのを防ぐことができたり、減衰がなくても、信号パスの異なるセクションを分離することで「クロストーク」を減らすことができます.}



アプリケーションの例

RF通信システム：a 0 dbトランシーバーとアンテナの間の減衰器は、50Ωのインピーダンスマッチングを保証し、パワートランスミッションを最大化する.

テストラボ：a 0 db減衰器（SMA-to-BNC）は、信号ジェネレーターとオシロスコープを接続するために使用され、インターフェイスアダプターとキャリブレーション参照の両方として機能します.

放送：ビデオシステムでは、75Ω0 db減衰器は同軸ケーブルをアンプに一致させ、ゴーストまたは歪みを引き起こす信号反射を防止します.



結論として、0 dB減衰器は「役に立たない」ものではありません。これらは、インピーダンス、接続性、キャリブレーション、システムの安定性に関連する重要なエンジニアリングの課題を解く多目的なコンポーネントであり、その価値は信号減衰自体をはるかに超えて拡大します。
