端子コネクタ
この端子コネクタは、優れたパフォーマンスを誇っています。 DC〜110GHzからの超幅のRF周波数帯域を越えて効率的に信号を送信でき、信号の完全性を大幅に保護し、信号の減衰と反射を大幅に削減します。優れた振動と衝撃耐性を備えており、複雑で過酷な環境を簡単に処理できるようにします。
説明
製品の紹介
この端子コネクタは、優れたパフォーマンスを誇っています。 DC〜110GHzからの超幅のRF周波数帯域を越えて効率的に信号を送信でき、信号の完全性を大幅に保護し、信号の減衰と反射を大幅に削減します。優れた振動と衝撃耐性を備えており、複雑で過酷な環境を簡単に処理できるようにします。さらに、多数の挿入と取り外しに耐え、高い信頼性の接続を確保することができます。
メンテナンスの利便性に優れており、簡単な交換と簡単な分解と修復を可能にします。 50オームの一般的に使用される一致するインピーダンスにより、挿入損失が低く、信号エネルギーの損失を効果的に最小限に抑えます。 SMA、2.92mm、2.4mm、GPO（SMP）、GPPO（Mini-SMP）などの多様なポートタイプを提供し、さまざまなRFデバイスとシステムの要件に柔軟に適応できるようにします。
製品ボディスタイル
端子コネクタは、主にストレートスルーデザインを備えています。それにもかかわらず、これらのコネクタのサブセットには90度の角度のある構成があり、さまざまなインストール要件を満たすための柔軟性を提供します。

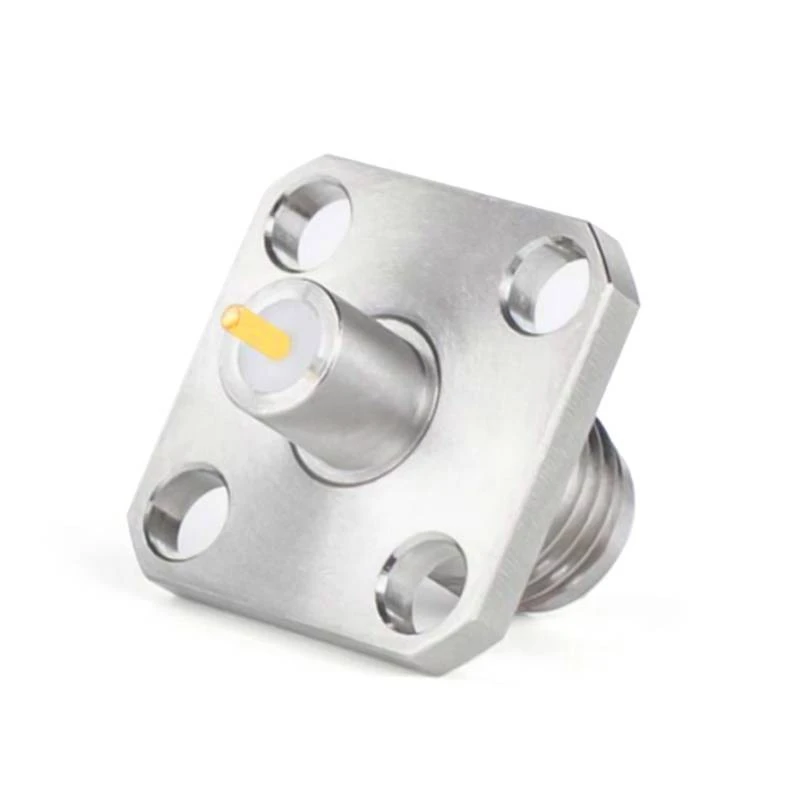

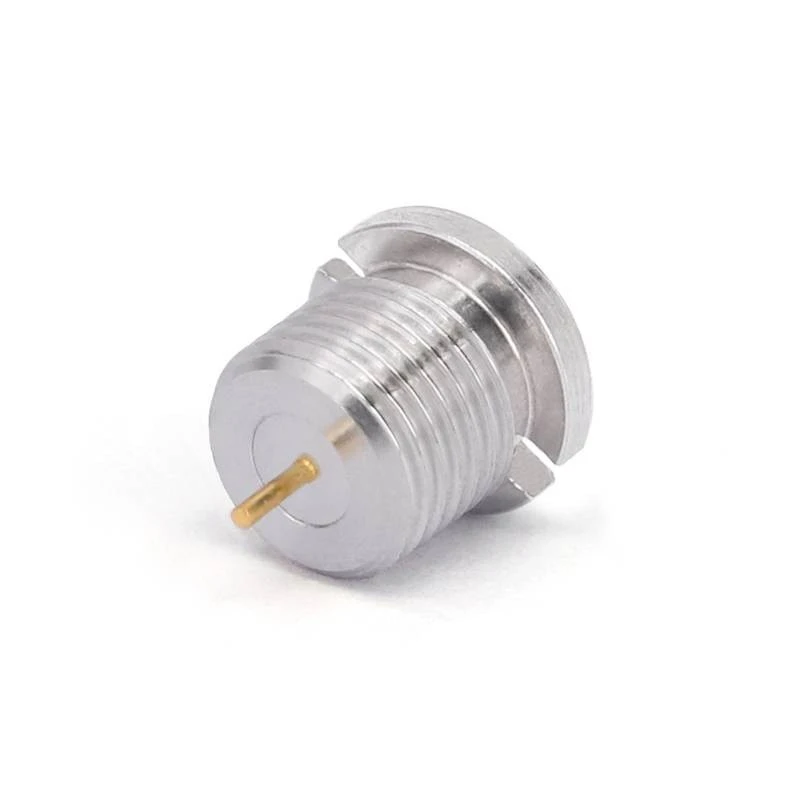

インストールに関しては、さまざまなオプションが利用可能です。取り付けフランジには、{4 -穴と2 -ホール構成の両方が含まれており、さまざまなセットアップで安全なアタッチメントを有効にします。さらに、外部スレッドインターフェイスを備えたターミナルコネクタは、信頼性の高い接続と簡単なインストールを提供します。
製品アプリケーション
エンクロージャーまたはキャビティとのインターフェースに関しては、端子コネクタは3つの異なる遷移方法をサポートします。空気 - 誘電体壁 - 浸透法により、干渉が最小限の効率的な信号伝達が保証されます。絶縁 - 誘電体壁 - 浸透オプションは、厳格な断熱を必要とするアプリケーションに適した、電気的分離の強化を提供します。金属 - 誘電体壁 - 浸透方法は、優れたシールドと機械的堅牢性を提供し、高いパフォーマンスと頑丈な環境に最適です。
優れたパフォーマンスにより、これらの端子コネクタは通信インフラストラクチャの分野で広く使用されており、ベースステーション、衛星通信機器、およびワイヤレスローカルエリアネットワーク（WLAN）システムの不可欠な重要なコンポーネントです。さまざまなデバイスのトランシーバーシステムでは、アンテナやさまざまなトランシーバーモジュールなどのRFコンポーネントと効率的に一致し、RF信号の正確な入力と出力を確保し、通信リンク全体の安定した効率的な動作に貢献できます。
調達FAQ
製品仕様データ
|
構成 |
|
|
コネクタタイプ |
SMA/3.5mm/2.92mm/2.4mm/1.85mm/1。0 mm/gppo/gpo |
|
コネクタインピーダンス |
50オーム |
|
コネクタの極性 |
標準 |
|
コネクタマウントメソッド |
ストレート/直角 |
|
添付方法 |
ターミナル |
|
材料情報 |
|
|
センターの連絡先 |
キューブゴールドメッキ |
|
外側の接触 |
真鍮の金メッキとステンレス鋼 |
|
体 |
真鍮の金メッキとステンレス鋼 |
|
誘電 |
PEI/PTFE |
|
環境データ |
|
|
温度範囲 |
-55程度+165度 |
|
2011/65/EU（ROHS） |
準拠 |
製品タイプ

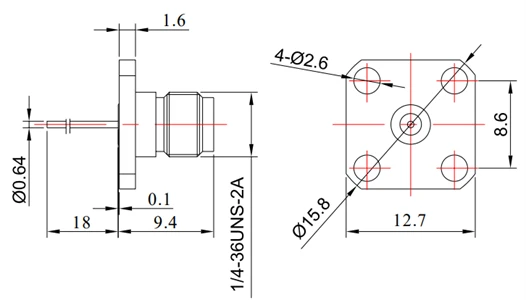

| SMA端子コネクタ | |||||
 |
 |
||||
|
SKU |
頻度 |
ピンL |
ピンd |
VSWR |
インストール |
|
FR 2- SMA-KFD0110 |
dc - 26。5ghz |
18mm |
0。64mm |
1.15 |
ネジロック |
 |
 |
|||||
|
SKU |
頻度 |
ピンL |
ピンd |
連絡d |
VSWR |
インストール |
|
FR 2- SMA-KFD0101 |
dc - 26。5ghz |
2mm |
0。8mm |
4mm |
1.15 |
ネジロック |
 |
 |
|||||
|
SKU |
頻度 |
ピンL |
ピンd |
誘電d |
VSWR |
インストール |
|
FR 2- SMA-KFD0405A |
dc - 26。5ghz |
1.3mm |
0。4mm |
3.2mm |
1.15 |
ネジロック |

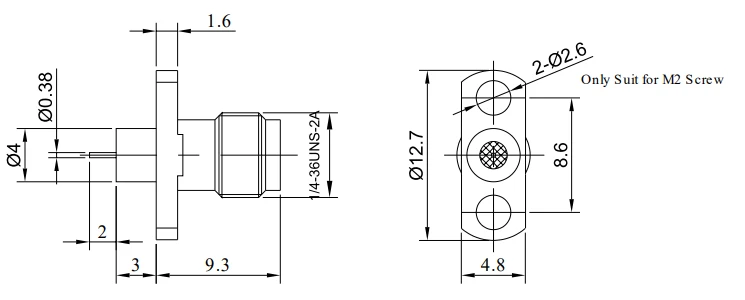

| SMA端子コネクタ | |||||
 |
 |
||||
|
SKU |
頻度 |
ピンL |
ピンd |
VSWR |
インストール |
|
FR 2- SMA-KFD0702 |
dc - 26。5ghz |
2mm |
0。38mm |
1.15 |
ネジロック |
|

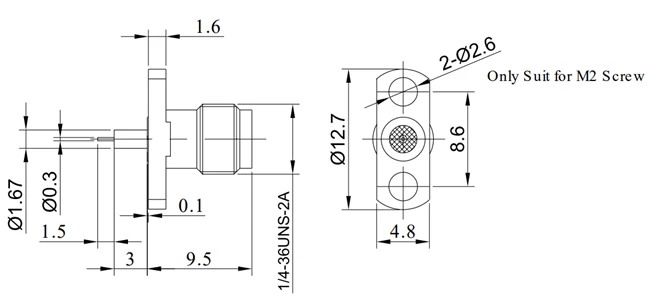

2.92mm端子コネクタ |
||||||
|
|
|
|||||
|
SKU |
頻度 |
ピンL |
ピンd |
誘電d |
VSWR |
インストール |
|
fr 2-2。92- kfd0705 |
dc - 26。5ghz |
1.5mm |
0。30mm |
1.67mm |
1.15 |
ネジロック |
 |
 |
|||||
|
SKU |
頻度 |
ピンL |
ピンd |
連絡d |
VSWR |
インストール |
|
fr 2-2。92- kfd0402 |
dc - 26。5ghz |
1.5mm |
0。3mm |
4mm |
1.15 |
ネジロック |
 |
 |
|||||
|
SKU |
頻度 |
ピンL |
ピンd |
誘電d |
VSWR |
インストール |
|
fr 2-2。92- kfd0405 |
dc - 26。5ghz |
1.5mm |
0。3mm |
1.67mm |
1.15 |
ネジロック |
|

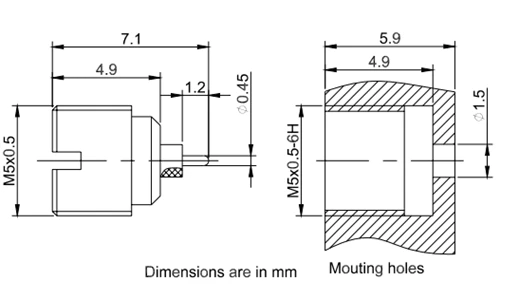

GPO（SMP）＆GPPO（Mini-SMP）端子コネクタ |
||||||
 |
 |
|||||
|
SKU |
頻度 |
ピンL |
ピンd |
連絡d |
VSWR |
インストール |
|
fr 2- gppo（m）-jd 1- f |
dc - 65 ghz |
1.8mm |
0。30mm |
2.18mm |
1.32@18GHz |
はんだ |
 |
 |
|||||
|
SKU |
頻度 |
ピンL |
ピンd |
スクリュー |
VSWR |
インストール |
|
fr 2- gpo-jyd12g |
dc - 26。5ghz |
1.2mm |
0。45mm |
M5*0.5 |
1.40 |
ネジ糸 |
 |
 |
|||||
|
SKU |
頻度 |
ピンL |
ピンd |
スクリュー |
VSWR |
インストール |
|
fr 2- gppo-jyd 2- f |
dc - 40 ghz |
1mm |
0。3mm |
M4*0.5_6g |
1.22 |
ネジ糸 |
|
GPO（SMP）端子コネクタ |
||||||
 |
 |
|||||
|
SKU |
頻度 |
ピンL |
ピンd |
スクリュー |
VSWR |
インストール |
|
fr 2- gpo-jyd26ag-l |
dc - 26。5ghz |
2mm |
0。45mm |
M5*0.5 |
1.40 |
ネジ糸 |
 |
 |
|||||
|
SKU |
頻度 |
ピンL |
ピンd |
スクリュー |
VSWR |
インストール |
|
fr 2- gpo-jyd26g-l |
dc - 40 ghz |
2mm |
0。7mm |
M5*0.5 |
1.43 |
ネジ糸 |
