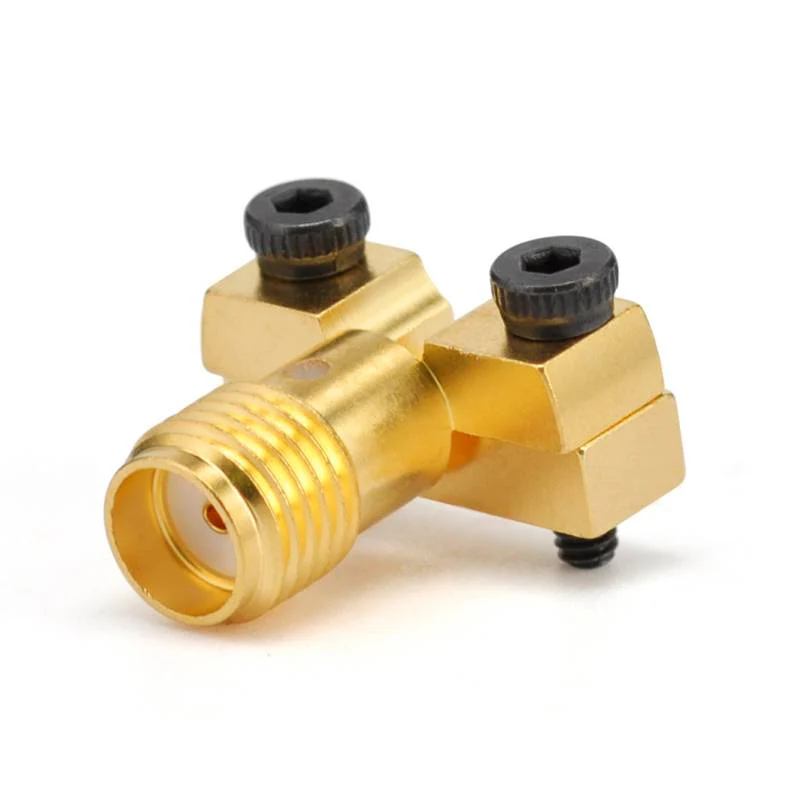

すべてSMAコネクタについて



SMAコネクタは、広く使用されているRF同軸コネクタであり、その高性能と汎用性で有名な. 1950年代にBendix Scintillaによって開発されました。信号.



1. SMAコネクタの主な機能

サイズ：SMAコネクタには、外側導体の直径が0 . 141インチのコンパクトな構造があり、スペースが限られているアプリケーションに適しています。

周波数範囲：通常、最大18 GHzで動作しますが、一部の高性能バージョンは26 . 5 GHz以上に達する可能性があります。

インピーダンス：ほとんどのSMAコネクタは50オームで、これはRFおよびマイクロ波システムの標準構成.です

カップリングメカニズム：1/4インチ、1インチあたりの36スレッドでスレッドカップリング設計を採用し、強力な振動抵抗とのしっかりした安定した接続を確保する.

SMA材料と表面処理プロセス

シェルは通常、真鍮とステンレス鋼で作られており、腐食抵抗と導電率を高めるために（ニッケル、金など）播種することができます{.

中央の導体は、銅、真鍮、またはベリリウム銅で、最適な信号伝達を実現するための金メッキの表面を備えている場合があります.

電圧立体波比（VSWR）：高品質のSMAコネクタは、VSWRが低い（通常1 . 2：1以下の12 GHz未満）、最小限の反射を伴う効率的な信号伝達を意味します。



2. SMAコネクタのタイプ

SMAコネクタには、さまざまなアプリケーションに合わせてさまざまな構成があります。

ポートタイプによると、標準ポートSMA、クイックコネクトSMA、および逆極性SMA .に分けることができます。

構造スタイルによると、それらは直線および直角タイプ.ストレートコネクタがシリーズ接続に使用され、右角タイプはタイトなスペースに適しています{. 90-程度の曲げデザインはスペースを節約したり、ケーブルの緊張を減らしたりすることができます.}}}

インストール方法に応じて、それらは通常およびパネルマウントタイプとパネルマウントタイプ.パネルマウントコネクタに分割できます。パネルまたはエンクロージャーにインストールするために設計されています。



3. SMAの一般的な使用

通信分野では、SMAコネクタは携帯電話のベースステーション、衛星システム、およびワイヤレス通信機器.で広く使用されています。

テスト機器では、オシロスコープ、ネットワークアナライザー、信号ジェネレーターなどのテストデバイスで使用されます.

アンテナシステムでは、SMAコネクタは、ワイヤレスシステムのアンテナを接続するためによく使用されます.

RF回路では、アンプ、フィルター、ミキサーなどの多くのRFデバイスにあります.

メモ



4.電源処理容量：

SMAコネクタは低電力および中電力RFシステムに適していますが、高電力シナリオの高電力アプリケーション{.には適していない場合がありますが、N-Typeや7/16-タイプなどの他のコネクタが.}をより適切にする場合があります。

機械的耐久性：いくつかの大きなコネクタと比較して、SMAコネクタは、特にピンアライメントと耐用体の機械的応力の点で比較的脆弱です{.したがって、取り扱いと取り付け中に特別な注意を払う必要があります.}



互換性：SMAコネクタを選択する場合、男性と雌のコネクタがスレッドサイズとインピーダンスの観点から一致して、{.の良好な接続を確保することを確認することもできます。
