低損失相安定シリーズ
今日の切断 - 通信、電子テスト、測定などのエッジフィールド、信号伝送の安定性、低損失特性は、システムのパフォーマンスを決定するコア要因になり、関連する要件がますます厳しくなりつつあります.
説明
製品の紹介
通信、電子テスト、測定などの今日の切断フィールドでは、信号伝送の安定性と低損失特性がシステムのパフォーマンスを決定するコア要因になり、関連する要件がますます厳格になりつつあります.低損失振幅 - および - 段階的なパフォーマンスを実現するための堅実なパフォーマンスを実現するために、安定したケーブルアセンブリが存在し、安定したケーブルアセンブリが存在し、普通の役割を果たします。効率的な信号伝送.
製品構造機能
優れた低損失特性：
彼らは、最大40GHzの高い周波数環境でさえ、FRU1/GT147Aモデル（40GHz）を採取して、異なる周波数条件の下で非常に優れた低損失パフォーマンスを示します。
優れた位相安定性：
たとえば、非常に安定した位相特性.を所有しています。たとえば、FRU1/GT147Aが10GHzの周波数で動作する場合、その機械的位相安定性は10GHz/3度に達する可能性があります。周波数が18GHzの場合、18GHz/5度.このような安定した相は、信号伝送中の位相変動を効果的に抑制し、主に信号の歪みと、コミュニケーションシステムの不安定な位相と干渉を主に回避し、通信システムとテスト機器の不安定な位相{.}} .を回避することができます。
幅広い周波数カバレッジ：
製品の周波数カバレッジ範囲は、直接電流（DC）から110GHz .ケーブルアセンブリの異なるモデルに及び、さまざまな周波数範囲に正確に適合して、多様なアプリケーション要件を満たすことができます.}
製品アプリケーション
マイクロ波の不安定なチャンバーテストでは、テスト機器とテスト中のデバイスを接続し、その安定した信号伝送特性により、テスト結果の精度と信頼性が保証されます.ネットワーク分析装置やスペクトルアナライザーなどの機器の主要な接続コンポーネントが保証されます。
重要なメモ
1.カスタム長さのケーブルアセンブリの場合、チェックアウトページに長さの情報を残すことを忘れないでください。
2.すべてのケーブルアセンブリには、位相が一致したペアまたはグループで提供できます。ケーブルを一致させる必要がある場合は、メールを送信してください：sales@flexirf.com
製品仕様データ
|
構成 |
|
|
コネクタ1タイプ |

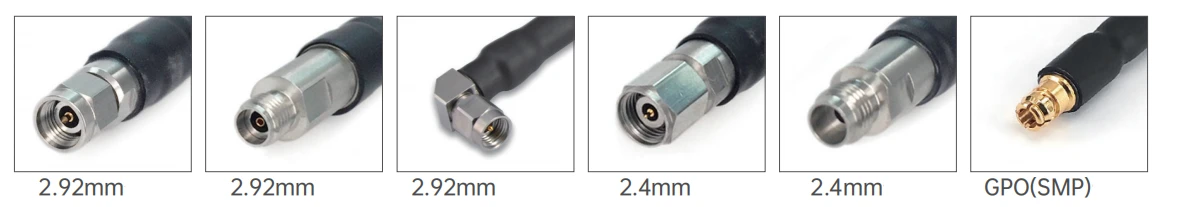

1.85mm/2.4mm/2.92mm/SMA/G3PO/GPPO/N/TNC |
|
コネクタ1インピーダンス |
50オーム |
|
コネクタ1極性 |
標準 |
|
コネクタ2タイプ |
1.85mm/2.4mm/2.92mm/SMA/G3PO/GPPO/N/TNC |
|
コネクタ2インピーダンス |
50オーム |
|
コネクタ2極性 |
標準 |
|
コネクタマウントメソッド |
なし |
|
コネクタボディスタイル |
ストレートおよび直角 |
|
材料情報 |
|
|
センターの連絡先 |
真鍮の金メッキ、ベリリウム銅の金メッキ |
|
外側の接触 |
ブラスゴールドメッキ、ベリリウム銅の金メッキ、ステンレス鋼がパッシブ化されています |
|
体 |
ブラスゴールドメッキ、ベリリウム銅の金、ステンレス鋼がパッシブ化されています |
|
誘電 |
PEI/PTFE |
|
環境データ |
|
|
温度範囲 |
-40程度+165度 |
|
2011/65/EU（ROHS） |
準拠 |
製品タイプ
| FRU1/GT147A低損失安定相ケーブルアセンブリ（40GHz） | ||||
 |
構造材料直径（mm） |
|||
|
1 |
内部導体 |
銀メッキの銅色の鋼 |
0.91±0.05 |
|
|
2 |
絶縁体 |
ソリッドPTFE |
2.69±0.05 |
|
|
3 |
内部シールド |
銀メッキの銅バンド |
2.86±0.05 |
|
|
4 |
外側のシールド |
銀メッキの銅線の編組 |
3.28±0.05 |
|
|
5 |
ジャケット |
fep |
3.73±0.13 |
|
| 減衰、パワー（20度の海抜でのテスト条件） | |||||
|
周波数（GHz） |
1 |
10 |
18 |
26.5 |
40 |
|
減衰（db/m） |
0.39 |
1.31 |
1.81 |
2.23 |
2.85 |
|
パワー（w） |
380 |
120 |
90 |
75 |
65 |
| 電気的および機械的特性 | |||||||
|
頻度 （GHz） |
インピーダンス (Ω) |
伝送速度 |
キャパシタンス |
シールド |
動作温度 範囲 |
最小曲げ半径 |
機械 位相の安定性 |
|
40 |
50 |
77% |
86 pf/m |
>100dB |
-65程度〜+165度 |
6.35mm |
10GHz/3度18GHz/5度 |
|
一般的なモデルと技術指標
|
|||||||
|
写真 |
SKU |
コネクタ1 |
コネクタ2 |
Freqcency |
Return Loss/VSWR |
|
|

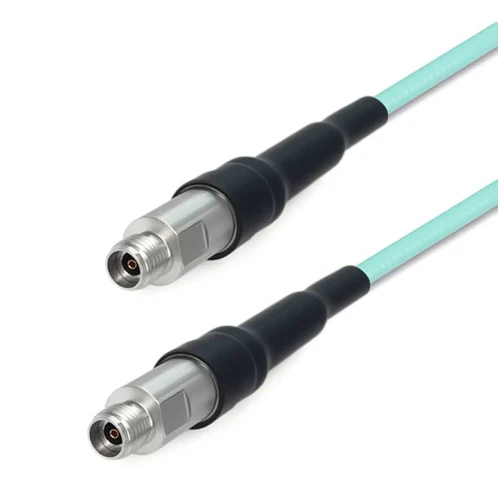

fru 1-292 f292f-xxx |
2.92mmの女性 |
2.92mmの女性 |
dc -40 ghz |
1.44 |
|
|
fru 1-292 m292m-xxx |
2.92mm男性 |
2.92mm男性 |
dc -40 ghz |
1.44 |
|
|

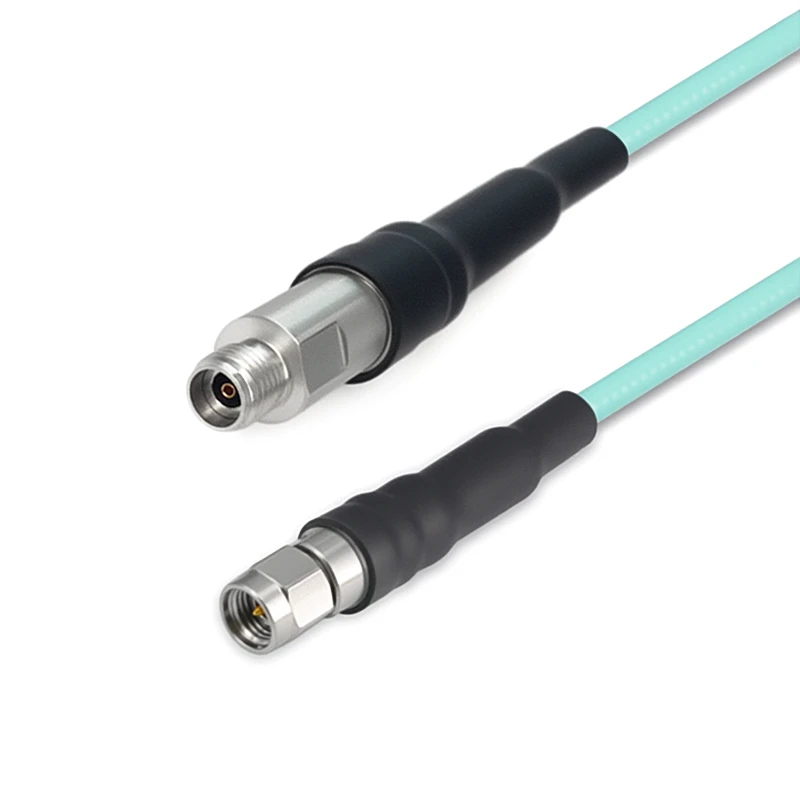

fru 1-292 m292f-xxx |
2.92mm男性 |
2.92mmの女性 |
dc -40 ghz |
1.44 |
| FRU2/GT3506低損失安定相ケーブルアセンブリ（65GHz） | ||||
|
|
構造材料直径（mm） |
|||
|
1 |
内部導体 |
銀メッキの銅色の鋼 |
0.51±0.05 |
|
|
2 |
絶縁体 |
ソリッドPTFE |
1.38±0.05 |
|
|
3 |
内部シールド |
銀メッキの銅バンド |
1.58±0.05 |
|
|
4 |
外側のシールド |
銀メッキの銅線の編組 |
1.90±0.05 |
|
|
5 |
ジャケット |
fep |
2.20±0.13 |
|
| 減衰、パワー（20度の海抜でのテスト条件） | ||||||||||
|
周波数（GHz） |
1 |
3 |
6 |
10 |
12 |
16 |
18 |
26.5 |
40 |
67 |
|
減衰（db/m） |
63.7 |
111.9 |
160.4 |
209.87 |
231.1 |
269.5 |
287.1 |
354 |
444 |
593.2 |
|
パワー（w） |
55 |
32 |
22 |
17 |
15 |
13 |
12 |
10 |
8 |
6 |
| 電気的および機械的特性 | |||||||
|
周波数（GHz |
インピーダンス（ω） |
伝送速度 |
キャパシタンス |
シールド |
動作温度 範囲 |
最小曲げ半径 |
誘電率に耐える電圧 |
|
67GHz |
50Ω |
82% |
94pf/m |
>90db |
-55程度〜+125度 |
11mm |
800V＠DC |
|

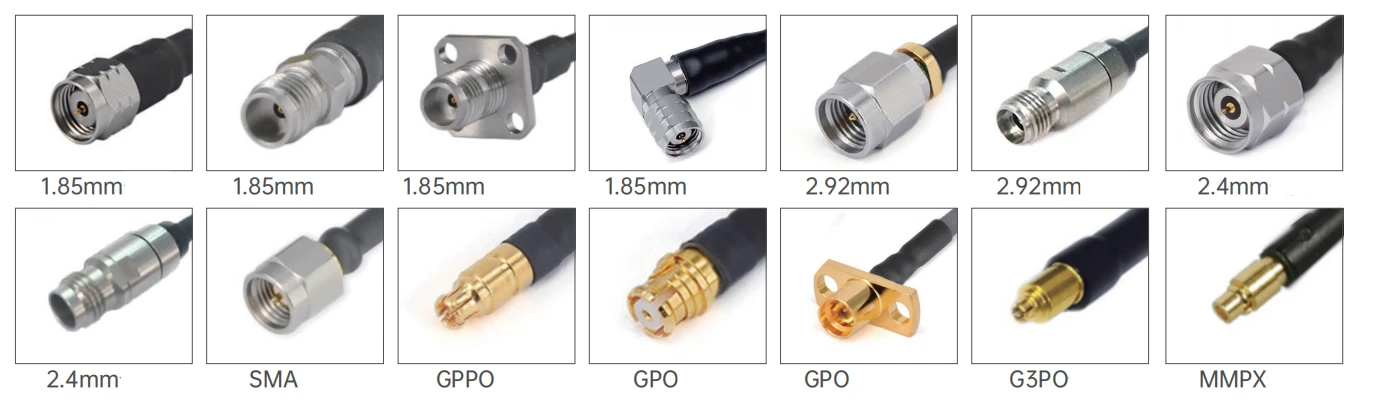

一般的なモデルと技術指標
|
|||||||
|
写真 |
SKU |
コネクタ1 |
コネクタ2 |
Freqcency |
Return Loss/VSWR |
|
|
fru 2- smmsmm-xxx |
SMA男性 |
SMA男性 |
dc -26.5 ghz |
1.30 |
|
|
fru 2- smmgpf-xxx |
SMA男性 |
GPO（SMP）女性 |
dc -26.5 ghz |
1.35 |
|
|
fru 2- smmgpwf-xxx |
SMA男性 |
直角のGPO（SMP）女性 |
dc -26.5 ghz |
12db |
|
|
fru 2- smmgppf-xxx |
SMA男性 |
GPPO（ミニSMP）女性 |
dc -26.5 ghz |
13dB |
|
|
fru 2- smmgppwf-xxx |
SMA男性 |
直角のGPPO（ミニSMP）女性 |
dc -26.5 ghz |
12db |
|
|
fru 2- smffgpf-xxx |
4ホールフランジを持つSMAメス |
GPO（SMP）女性 |
dc -18 ghz |
1.30 |
|
|
fru 2- smffgppf-xxx |
4ホールフランジを持つSMAメス |
GPPO（ミニSMP）女性 |
dc -18 ghz |
16dB |
|
|
fru 2-292 m292m-xxx |
2.92mm男性 |
2.92mm男性 |
dc -40 ghz |
1.35 |
|
|
fru 2-292 mgpf-xxx |
2.92mm男性 |
GPO（SMP）女性 |
dc -40 ghz |
14db |
|
|

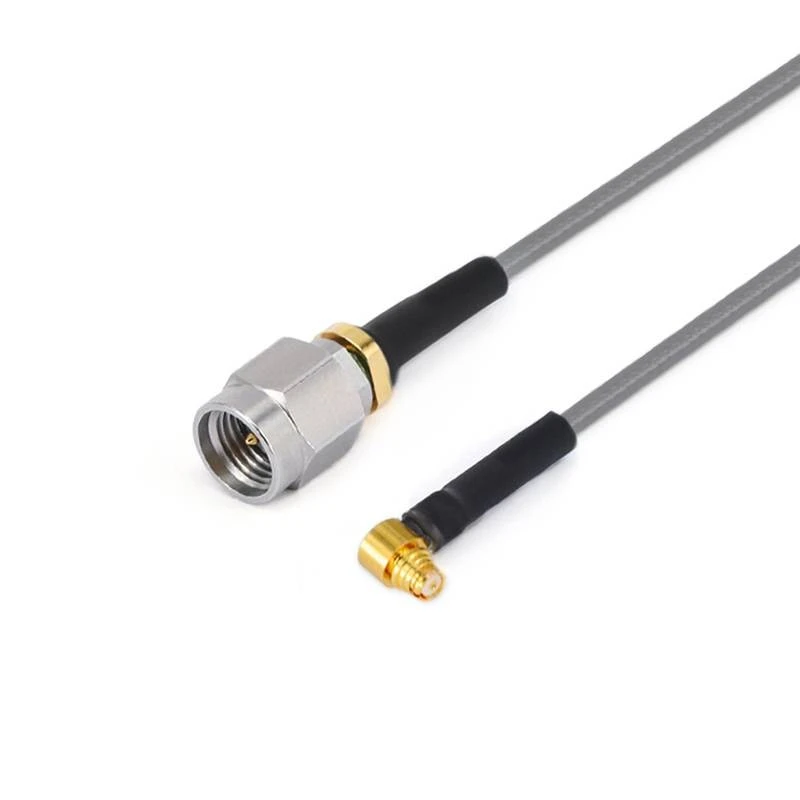

fru 2-292 mgpwf-xxx |
2.92mm男性 |
直角のGPO（SMP）女性 |
dc -40 ghz |
12db |
|
|
fru 2-292 mmmpxm-xxx |
2.92mm男性 |
mmpx男性 |
dc -40 ghz |
14db |
|
|
fru 2-292 mmmpxf-xxx |
2.92mm男性 |
mmpx女性 |
dc -40 ghz |
14db |
|
|
fru 2-292 mg3pf-xxx |
2.92mm男性 |
G3PO（SMPS）女性 |
dc -40 ghz |
14db |
|
|
fru 2-292 mgppwf-xxx |
2.92mm男性 |
直角のGPPO（ミニSMP）女性 |
dc -40 ghz |
12db |
|
|
fru 2-292 m24m-xxx |
2.92mm男性 |
2.4mm男性 |
dc -40 ghz |
1.35 |
|
|
fru 2-292 mgppf-xxx |
2.92mm男性 |
GPPO（ミニSMP）女性 |
dc -40 ghz |
14db |
|
|
fru 2-292 fg3pf-xxx |
2.92mmの女性 |
G3PO（SMPS）女性 |
dc -40 ghz |
14db |
|
|
fru 2-292 ffg3pf-xxx |
4ホールフランジを持つ2.92mmの女性 |
G3PO（SMPS）女性 |
dc -40 ghz |
14db |
|
|

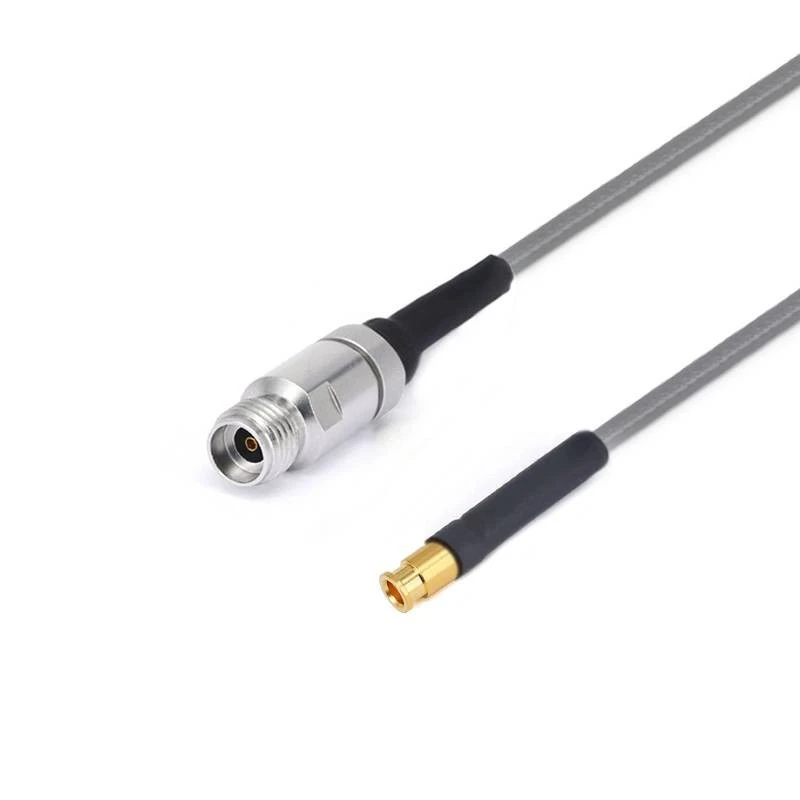

fru 2-292 fmmpxm-xxx |
2.92mmの女性 |
mmpx男性 |
dc -40 ghz |
14db |
|
|
fru 2-292 ffmmpxm-xxx |
4ホールフランジを持つ2.92mmの女性 |
mmpx男性 |
dc -40 ghz |
14db |
|
|
fru 2-292 ffgpf-xxx |
4ホールフランジを持つ2.92mmの女性 |
GPO（SMP）女性 |
dc -40 ghz |
14db |
|
|
fru 2-24 m24m-xxx |
2.4mm男性 |
2.4mm男性 |
dc -50 ghz |
1.44 |
|
|
fru 2-24 mgpf-xxx |
2.4mm男性 |
GPO（SMP）女性 |
dc -40 ghz |
14db |
|
|
fru 2-24 mgpwf-xxx |
2.4mm男性 |
直角のGPO（SMP）女性 |
dc -40 ghz |
12db |
|
|
fru 2-24 mmmpxm-xxx |
2.4mm男性 |
mmpx男性 |
dc -50 ghz |
10db |
|
|
fru 2-24 mmmpxm-xxx |
2.4mm男性 |
mmpx男性 |
dc -50 ghz |
10db |
|
|
fru 2-24 mgppf-xxx |
2.4mm男性 |
GPPO（ミニSMP）女性 |
dc -50 ghz |
10db |
|
|
fru 2-24 mgppwf-xxx |
2.4mm男性 |
直角のGPPO（ミニSMP）女性 |
dc -50 ghz |
10db |
|
|
fru 2-24 ffgpf-xxx |
4ホールフランジを持つ2.4mmの女性 |
GPO（SMP）女性 |
dc -50 ghz |
10db |
|
|
fru 2-24 ffgppf-xxx |
4ホールフランジを持つ2.4mmの女性 |
GPPO（ミニSMP）女性 |
dc -50 ghz |
10db |
|
|

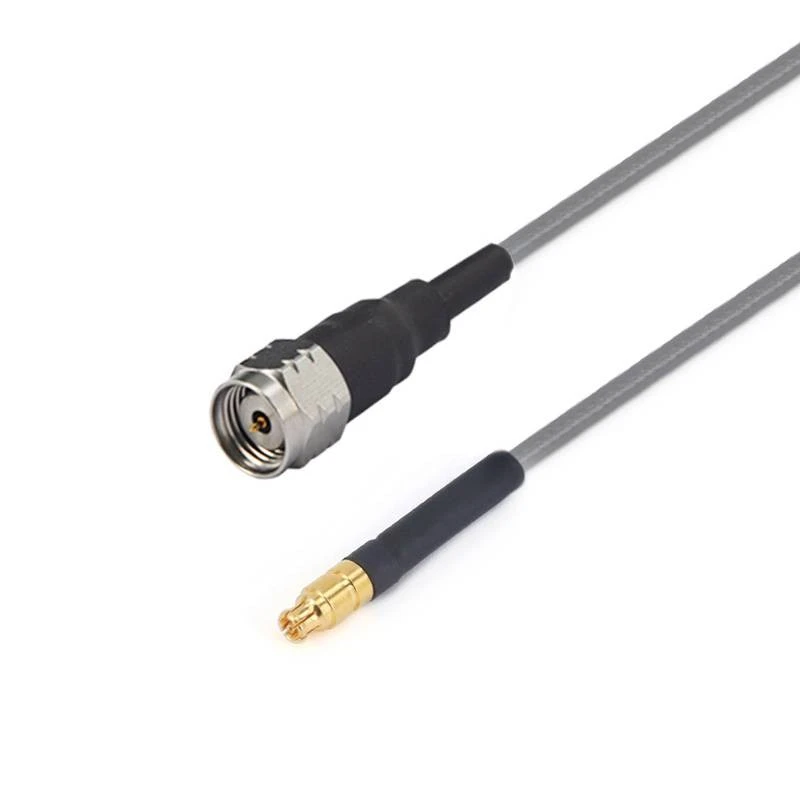

fru 2-185 mgppf-xxx |
1.85mm男性 |
GPPO（ミニSMP）女性 |
dc -67 ghz |
10db |
|
|
fru 2-185 wmgppf-xxx |
直角の1.85mmの男性 |
GPPO（ミニSMP）女性 |
dc -67 ghz |
10db |
|
|
fru 2-185 mg3pf-xxx |
1.85mm男性 |
G3PO（SMPS）女性 |
dc -67 ghz |
10db |
|
|
fru 2-185 mmmpxm-xxx |
1.85mm男性 |
mmpx男性 |
dc -67 ghz |
10db |
|
|
fru 2-185 mmmpxf-xxx |
1.85mm男性 |
mmpx女性 |
dc -67 ghz |
10db |
|
|
fru 2-185 fgppf-xxx |
1.85mmの女性 |
GPPO（ミニSMP）女性 |
dc -67 ghz |
10db |
|
|
fru 2-185 ffgppf-xxx |
4ホールフランジを持つ1.85mmの女性 |
GPPO（ミニSMP）女性 |
dc -67 ghz |
10db |
|
|
fru 2-185 fg3pf-xxx |
1.85mmの女性 |
G3PO（SMPS）女性 |
dc -67 ghz |
10db |
|
|
fru 2-185 ffg3pf-xxx |
4ホールフランジを持つ1.85mmの女性 |
GPPO（ミニSMP）女性 |
dc -67 ghz |
10db |
|
|
fru 2-185 fmmpxm-xxx |
1.85mmの女性 |
mmpx男性 |
dc -67 ghz |
10db |
|
|
fru 2-185 fmmpxf-xxx |
1.85mmの女性 |
mmpx女性 |
dc -67 ghz |
10db |
| FRU3/GT3507低損失安定相ケーブルアセンブリ（40GHz） | ||||
|
|
構造材料直径（mm） |
|||
|
1 |
内部導体 |
銀メッキの銅色の鋼 |
0.91±0.05 |
|
|
2 |
絶縁体 |
ソリッドPTFE |
2.69±0.05 |
|
|
3 |
内部シールド |
銀メッキの銅バンド |
2.86±0.05 |
|
|
4 |
外側のシールド |
銀メッキの銅線の編組 |
3.28±0.05 |
|
|
5 |
ジャケット |
fep |
3.73±0.13 |
|
| 減衰、パワー（20度の海抜でのテスト条件） | |||||
|
周波数（GHz） |
1 |
10 |
18 |
26.5 |
40 |
|
減衰（db/m） |
0.39 |
1.31 |
1.81 |
2.23 |
2.85 |
|
パワー（w） |
380 |
120 |
90 |
75 |
65 |
|
電気的および機械的特性 |
|||||||
|
周波数（GHz） |
インピーダンス（ω） |
伝送速度 |
キャパシタンス |
シールド |
動作温度 範囲 |
最小曲げ半径 |
機械 位相の安定性 |
|
40 |
50 |
85% |
86 pf/m |
>90db |
-65程度〜+165度 |
11mm |
10GHz/3度18GHz/5度 |
|

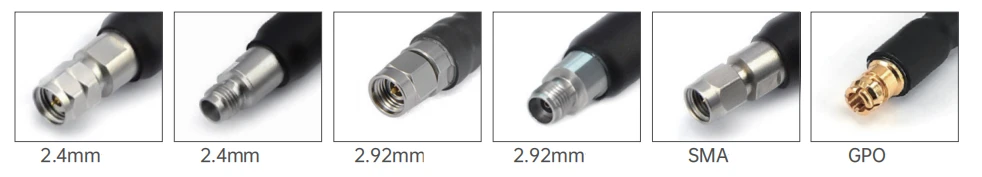

一般的なモデルと技術指標
|
|||||||
|
写真 |
SKU |
コネクタ1 |
コネクタ2 |
Freqcency |
Return Loss/VSWR |
|
|
fru 3-292 m292m-xxx |
2.92mm男性 |
2.92mm男性 |
dc -40 ghz |
1.44 |
|
|
fru 3-292 m24m-xxx |
2.92mm男性 |
2.4mm男性 |
dc -40 ghz |
1.35 |
|
|
fru 3-24 m24m-xxx |
2.4mm男性 |
2.4mm男性 |
dc -40 ghz |
1.35 |
| FRA3/GT2501低損失安定相ケーブルアセンブリ（26.5GHz） | ||||
|
|
構造材料直径（mm） |
|||
|
1 |
内部導体 |
銀メッキの銅色の鋼 |
1.45±0.05 |
|
|
2 |
絶縁体 |
ソリッドPTFE |
3.99±0.05 |
|
|
3 |
内部シールド |
銀メッキの銅バンド |
4.19±0.05 |
|
|
4 |
外側のシールド |
銀メッキの銅線の編組 |
4.42±0.05 |
|
|
5 |
ジャケット |
fep |
5.21±0.13 |
|
| 減衰、パワー（20度の海抜でのテスト条件） | |||||
|
周波数（GHz） |
1 |
5 |
10 |
18 |
26.5 |
|
減衰（db/m） |
0.26 |
0.52 |
0.76 |
1.05 |
1.28 |
|
パワー（w） |
800 |
350 |
--- |
100 |
--- |
|
電気的および機械的特性 |
|||||||
|
周波数（GHz） |
インピーダンス（ω） |
伝送速度 |
キャパシタンス |
シールド |
動作温度 範囲 |
最小曲げ半径 |
機械 位相の安定性 |
|
26.5 |
50 |
80.4% |
86 pf/m |
>100dB |
-65程度〜+165度 |
6.35mm |
10GHz/3度18GHz/5度 |
|

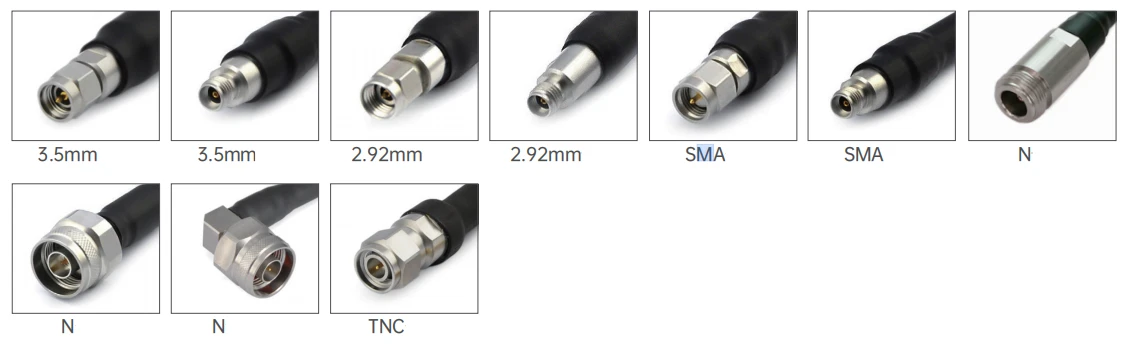

一般的なモデルと技術指標
|
|||||||
|
写真 |
SKU |
コネクタ1 |
コネクタ2 |
Freqcency |
Return Loss/VSWR |
|
|

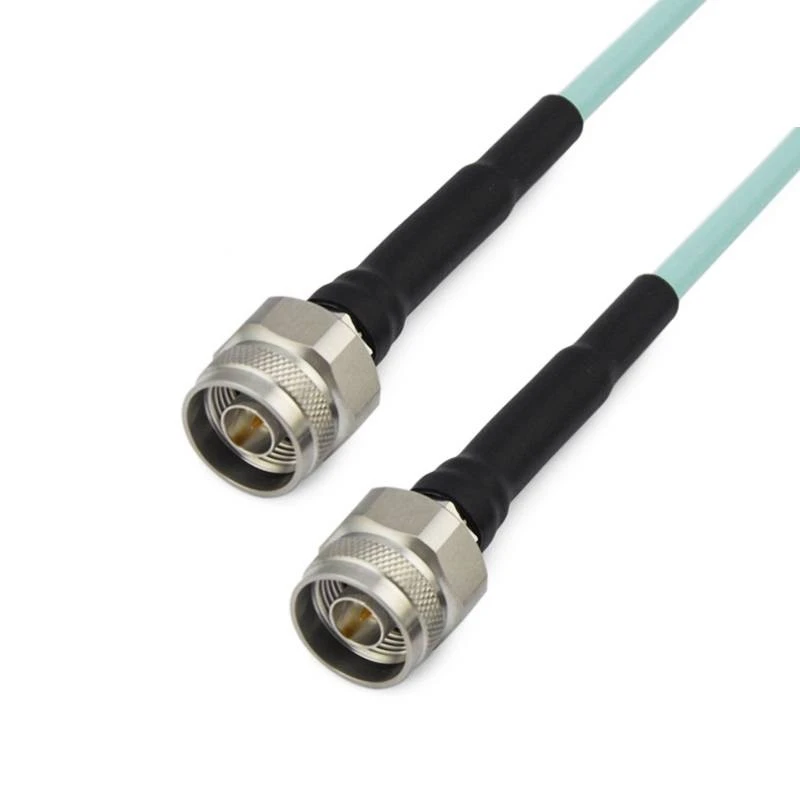

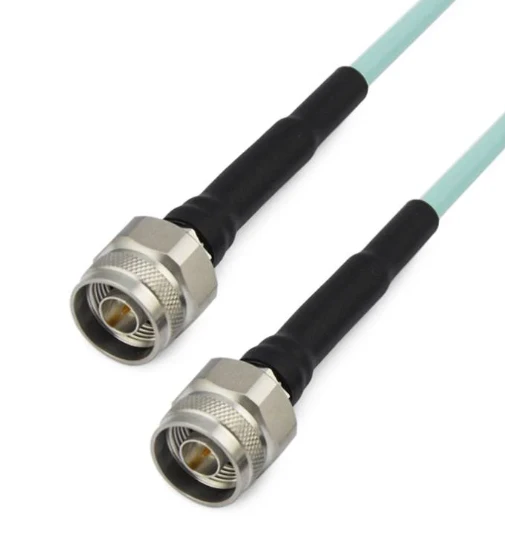

fra 3- nmnm-xxx |
n男性 |
n男性 |
dc -18 ghz |
1.25 |
|
|

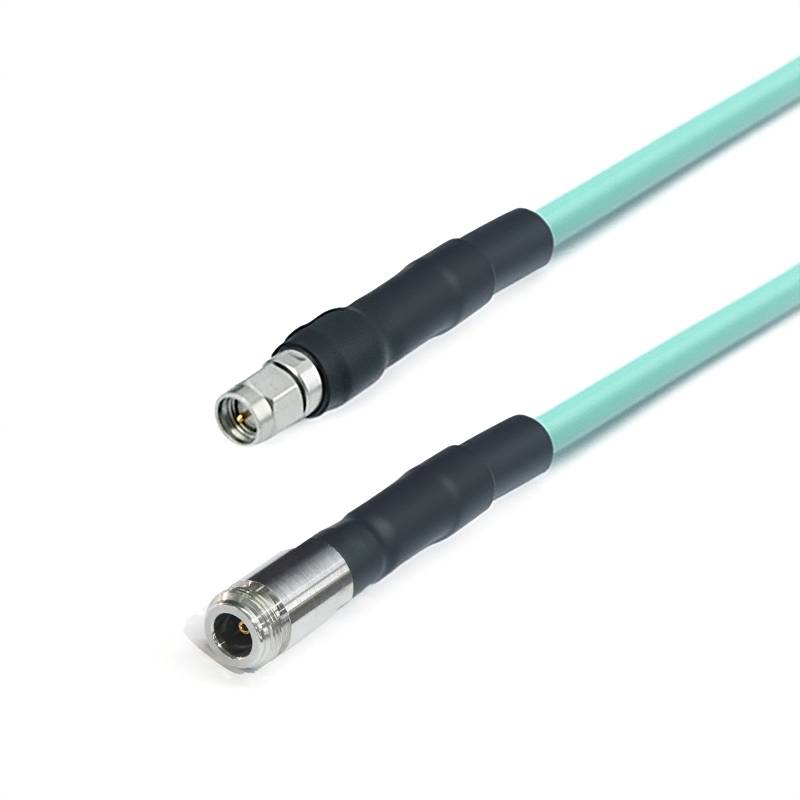

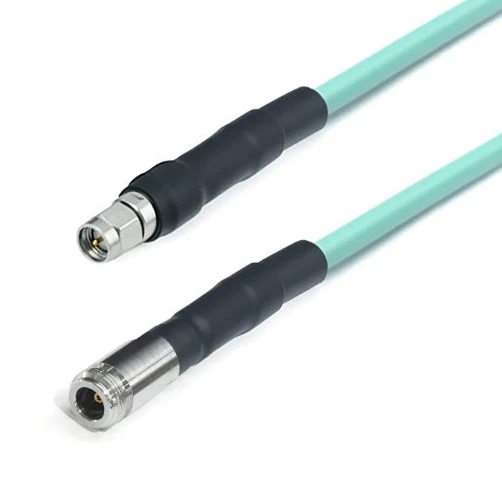

fra 3- nfsmm-xxx |
n女性 |
SMA男性 |
dc -18 ghz |
1.25 |
|
|

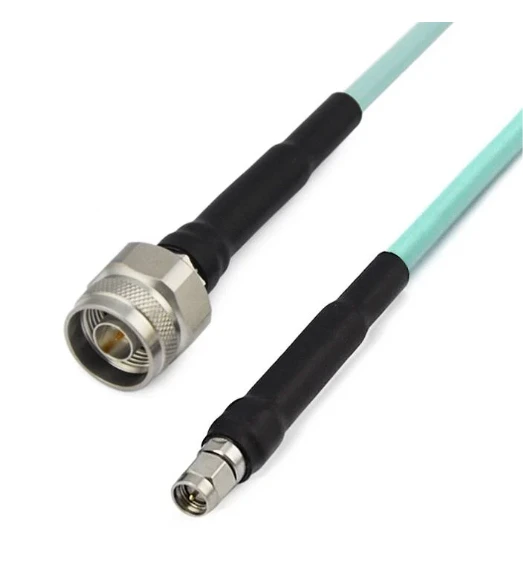

fra 3- nmsmm-xxx |
n男性 |
SMA男性 |
dc -18 ghz |
1.25 |
|
|

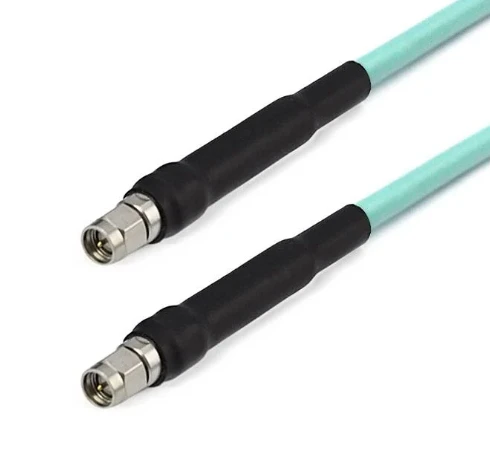

fra 3- smmsmm-xxx |
SMA男性 |
SMA男性 |
dc -18 ghz |
1.25 |
|
|

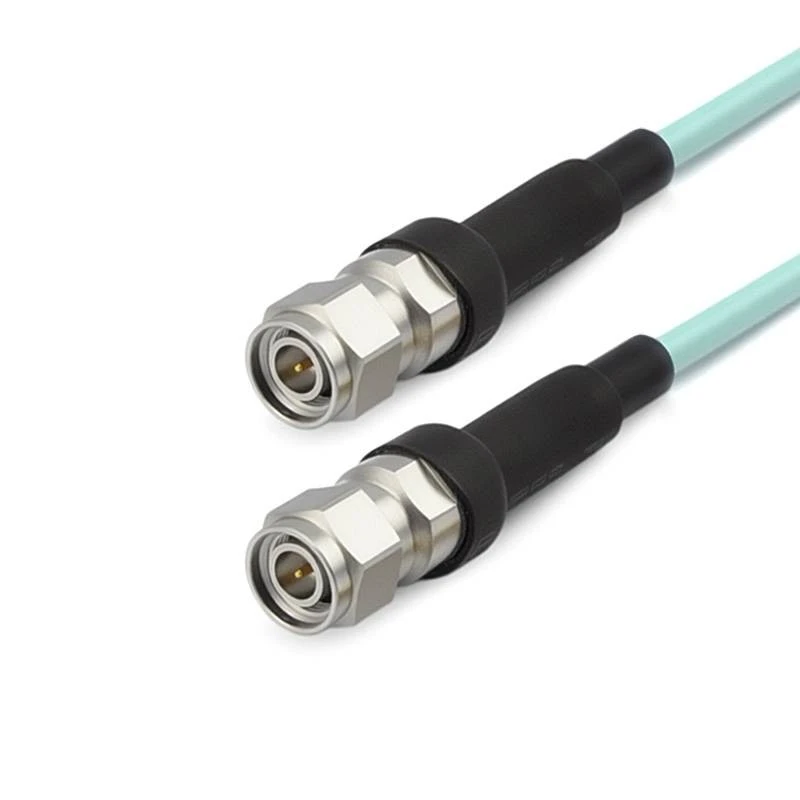

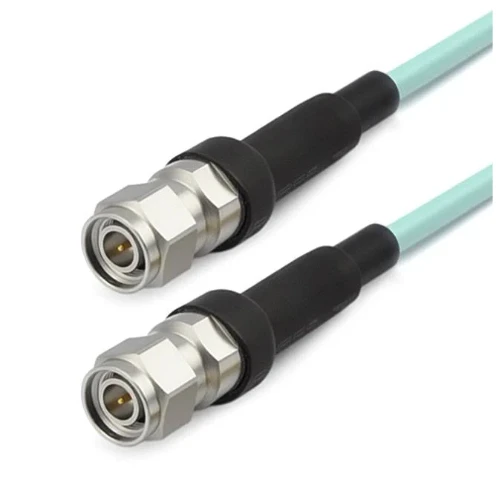

fra 3- tncmtncm-xxx |
TNC男性 |
TNC男性 |
dc -18 ghz |
1.30 |
