半剛性ケーブルアセンブリ

半剛性ケーブルアセンブリは、無線周波数（RF）およびマイクロ波フィールドで広く使用されている高性能製品であり、さまざまな複雑な接続要件と信号伝送要件を満たすことができます.半剛体構造により、ケーブルは固定形状を維持できます.

お問い合わせを送る

説明

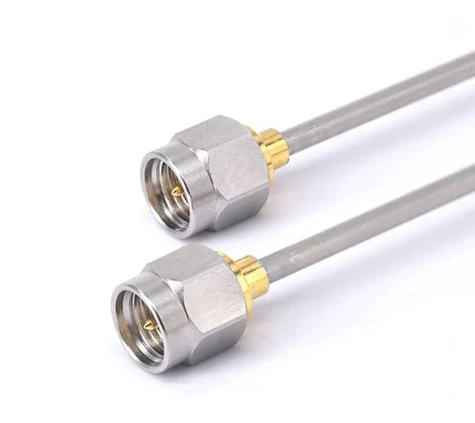

半剛性ケーブルアセンブリ

半剛体ケーブルアセンブリは、無線周波数（RF）およびマイクロ波フィールドで広く使用されている高性能製品であり、さまざまな複雑な接続および信号伝送要件を満たすことができます.半剛体構造により、ケーブルは固定形状を維持できます。したがって、トランスミッション.したがって、安定性要件の高い複雑な配線システムに適しています.

製品の紹介

製品には、幅広いモデルがあります. FR710S＆FR710/GUT - 085 086 "シリーズを例として.}異なるモデルは、異なる周波数範囲とデバイスインターフェイスに適しています。 26.5GHz、および1.30.のリターン損失/電圧波動波比

中央の接触は、外側の接触のために金メッキの真鍮または金メッキのベリリウム銅.で作られています。金メッキの真鍮、金メッキのベリリウム銅、パッシブステンレス鋼などから選択できます。 PTFE .ケーブルの中央導体は銀メッキの銅色の鋼であり、絶縁層は固体である.は、シースが材料またはFEPで作られています。

製品アプリケーション

優れたパフォーマンスにより、セミリギッドケーブルアセンブリは、信号伝送の厳しい要件を備えた多数のフィールドで重要な役割を果たします.通信、電子機器、航空宇宙{.などのさまざまな業界で広く使用されています。

電子戦装置は、高強度の電磁干渉環境で動作する必要があります.半剛体ケーブルアセンブリの高シールド効果と安定した電気性能により、電子戦の内部接続に理想的な選択肢となります.}

宇宙船の複雑なシステムでは、半剛性ケーブルアセンブリを使用して、さまざまな機器やデバイスを接続するために.を接続します。

重要なメモ

1.カスタム長さのケーブルアセンブリの場合、チェックアウトページに長さの情報を残すことを忘れないでください。
2.すべてのケーブルアセンブリには、位相が一致したペアまたはグループで提供できます。ケーブルを一致させる必要がある場合は、メールを送信してください：sales@flexirf.com

製品仕様データ

構成

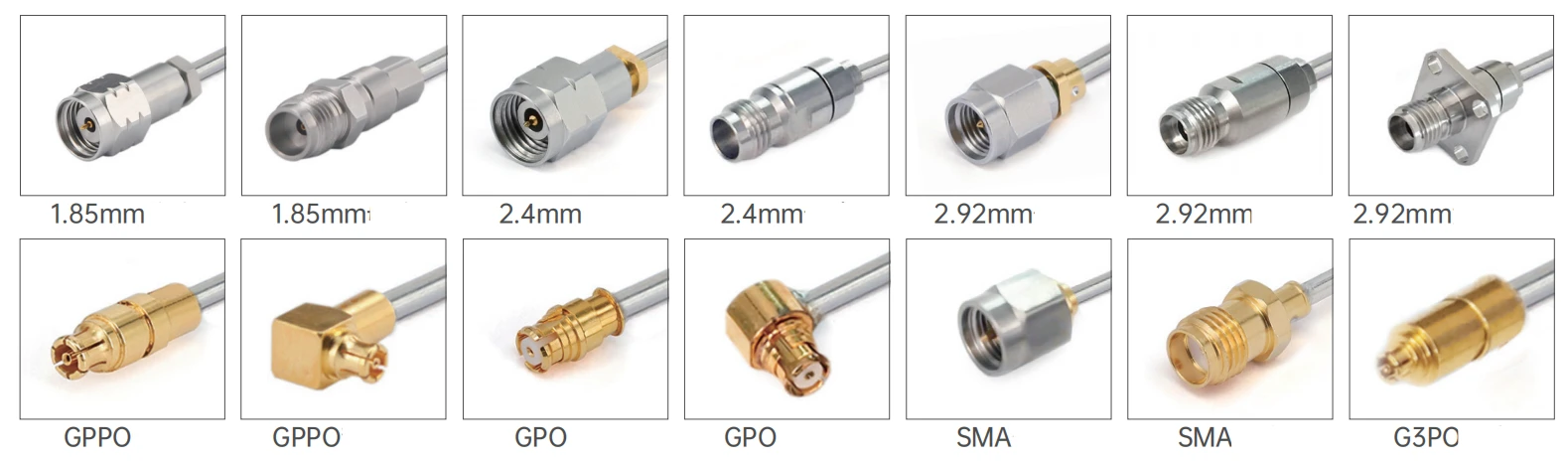

コネクタ1タイプ	1.85mm/2.4mm/2.92mm/SMA/G3PO/GPPO
コネクタ1インピーダンス	50オーム
コネクタ1極性	標準
コネクタ2タイプ	1.85mm/2.4mm/2.92mm/sma/g3po/gppo/
コネクタ2インピーダンス	50オーム
コネクタ2極性	標準
コネクタマウントメソッド	なし
コネクタボディスタイル	ストレートおよび直角
材料情報
センターの連絡先	真鍮の金メッキ、ベリリウム銅の金メッキ
外側の接触	ブラスゴールドメッキ、ベリリウム銅の金メッキ、ステンレス鋼がパッシブ化されています
体	ブラスゴールドメッキ、ベリリウム銅の金、ステンレス鋼がパッシブ化されています
誘電	PEI/PTFE
環境データ
温度範囲	-40程度+125度
2011/65/EU（ROHS）	準拠
ケーブル仕様
センターコンダクター	シルバーメッキの銅製
誘電	ソリッドPTFE
ジャケット	なしまたはfep
静電容量（PF/M）	95.1
伝播の速度（％）	70
シールドの有効性	<-100dB @ 1GHz
パワーハンドリング	10watt @ 18GHz海面で、VSWR1.0

製品タイプ

FR710S＆FR710/GUT -085 086 "シリーズセミリギッドケーブルアセンブリ
	構造材料直径（mm）
	1	内部導体	銀メッキの銅色の鋼	0.51±0.0127
	2	絶縁体	ソリッドPTFE	1.688±0.0254
	3	外側の導体	缶詰銅/銅	2.2±0.05

減衰、パワー（20度の海抜でのテスト条件）
周波数（GHz）	0.5	1	5	10	20
減衰（db/m）	0.446	0.640	1.506	2.215	3.29
パワー（w）	190.3	133.2	57.2	39.3	26.7
一般的なモデルと技術指標

写真	SKU	コネクタ1	コネクタ2	Freqcency	Return Loss/VSWR

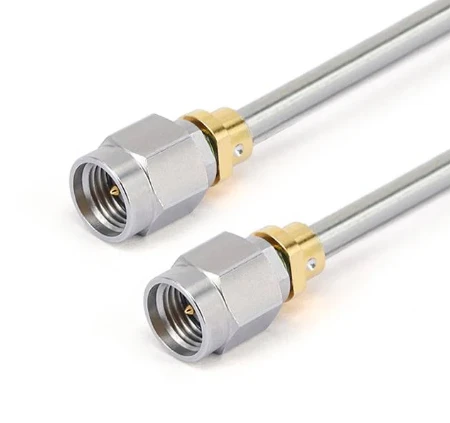

	FR710S-SMMSMM-XXX	SMA男性	SMA男性	dc -26.5 ghz	1.30

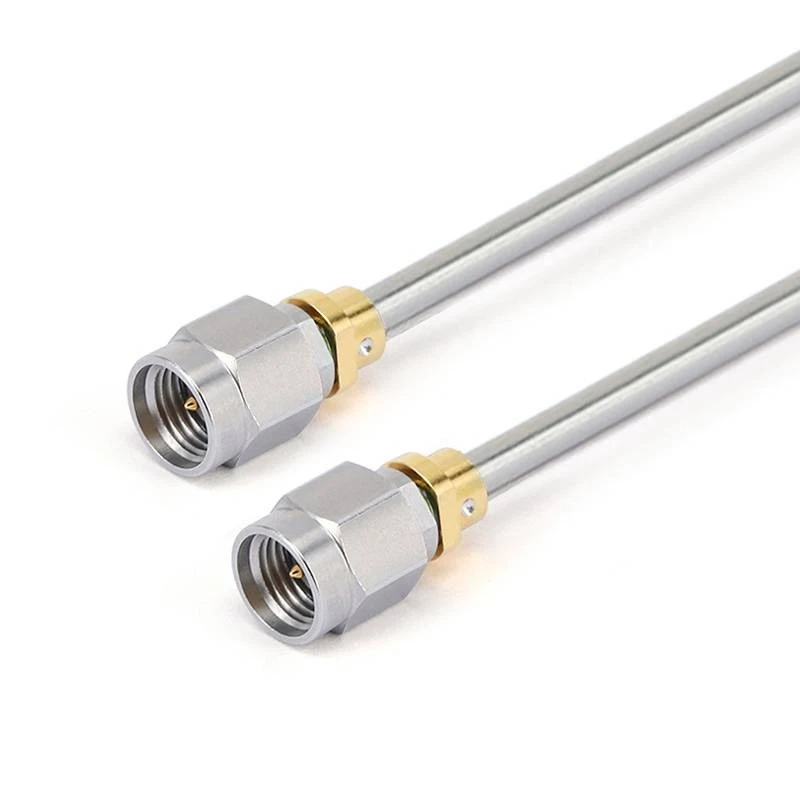

	FR710S -292 M292M-XXX	2.92mm男性	2.92mm男性	dc -40 ghz	1.35

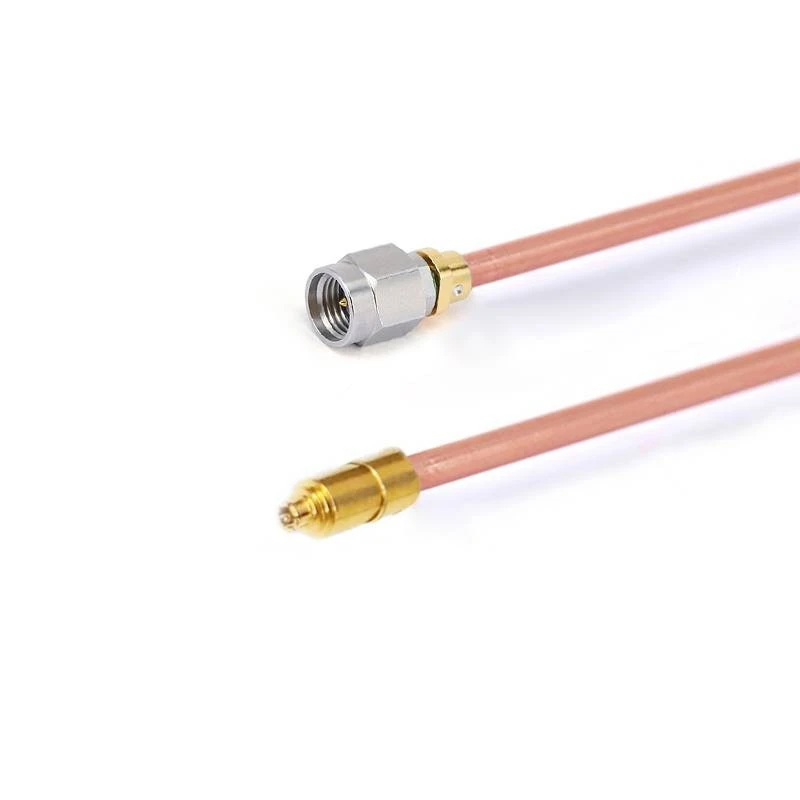

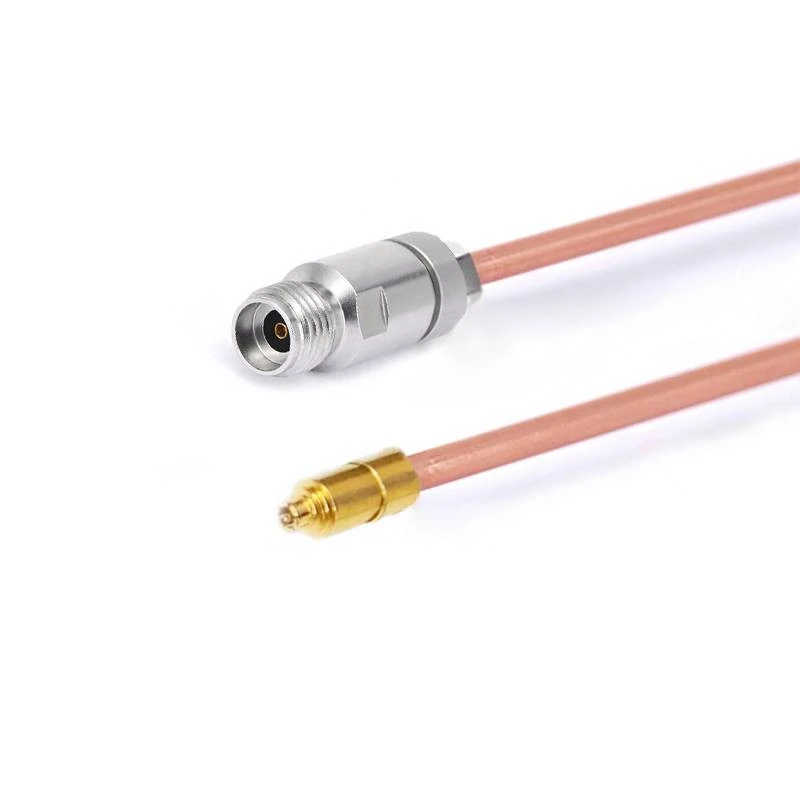

	fr 710-292 mg3pf-xxx	2.92mm男性	G3PO（SMPS）女性	dc -40 ghz	14db

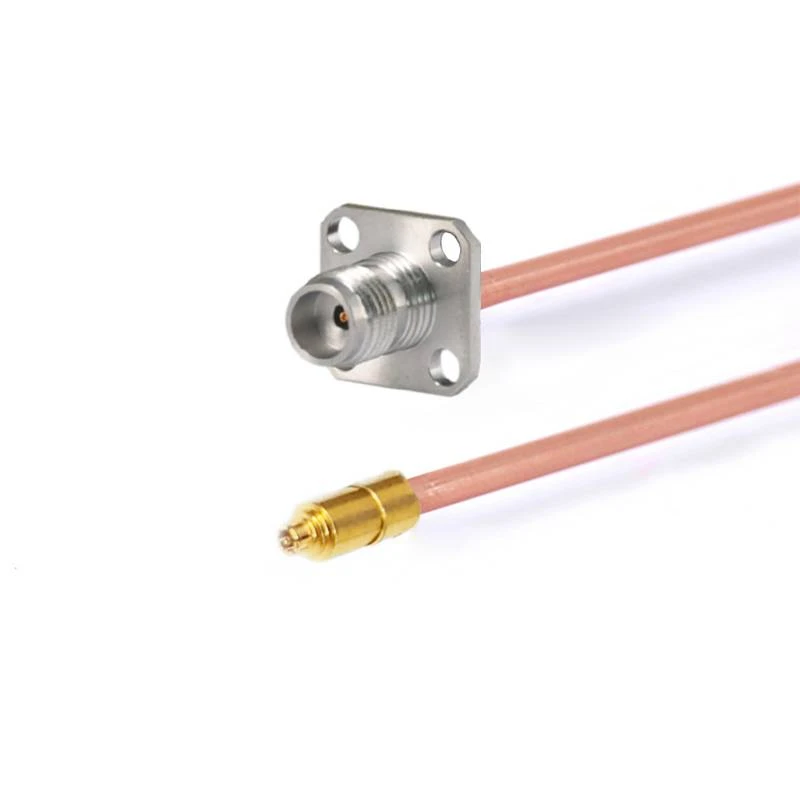

	fr 710-292 ffg3pf-xxx	4ホールフランジを持つ2.92mmオス	G3PO（SMPS）女性	dc -40 ghz	14db
	fr 710-185 mg3pf-xxx	185mm男性	G3PO（SMPS）女性	dc -67 ghz	10db
	fr 710-185 fg3pf-xxx	185mmの女性	G3PO（SMPS）女性	dc -67 ghz	10db
	fr 710-185 ffg3pf-xxx	4ホールフランジを持つ185mmの女性	G3PO（SMPS）女性	dc -67 ghz	10db

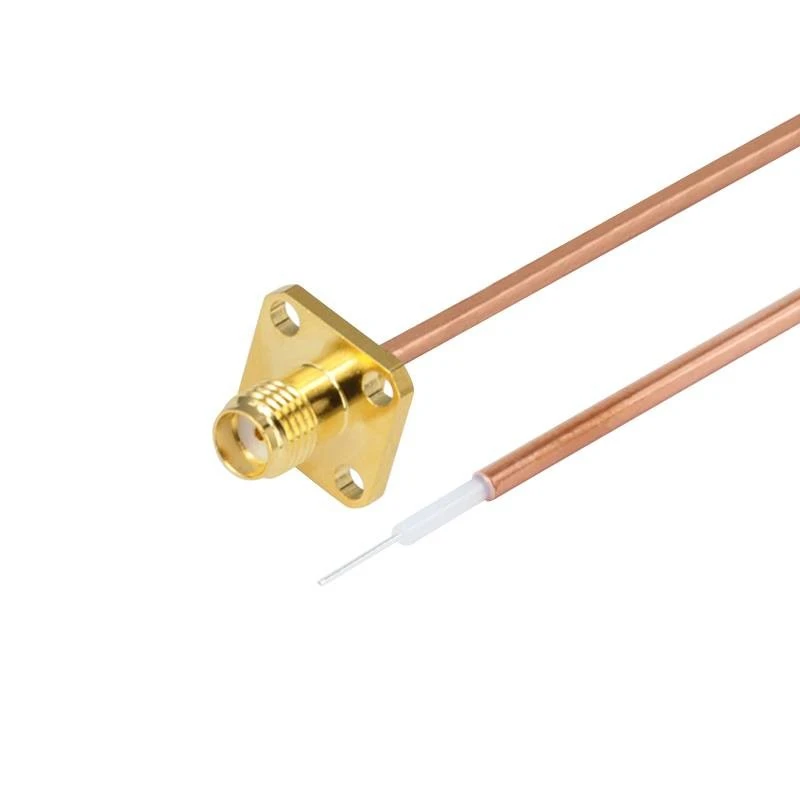

	fr 710- smff 000- xxx	4ホールフランジを持つSMAメス	開ける	dc -18 ghz	1.30
	fr 710- smff 000- xxx	SMAメス	開ける	dc -18 ghz	1.30
	fr 710-292 f 000- xxx	2.92mmの女性	開ける	dc -40 ghz	1.35

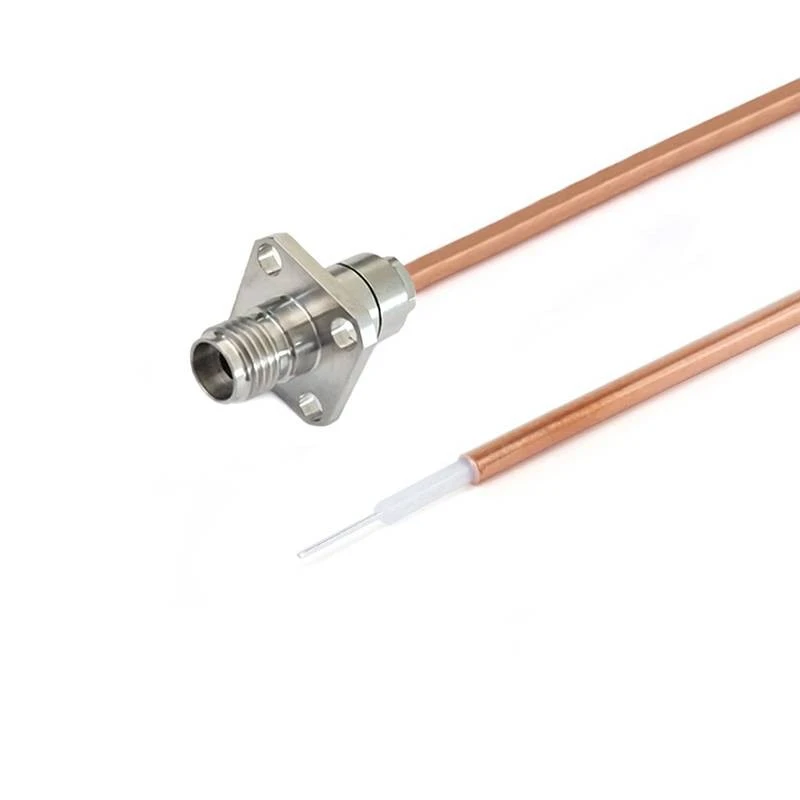

	fr 710-292 f 000- xxx	4ホールフランジを持つ2.92mmの女性	開ける	dc -40 ghz	1.35
	fr 710-24 f 000- xxx	2.4mmの女性	開ける	dc -50 ghz	1.44
	fr 710-24 ff 000- xxx	2.4mmの女性	開ける	dc -50 ghz	1.44
	fr 710-185 f 000- xxx	1.85mmの女性	開ける	dc -67 ghz	1.50
	fr 710-185 ff 000- xxx	4ホールフランジを持つ1.85mmの女性	開ける	dc -67 ghz	1.50
