RF循環器とRFアイソレーター間の違いと接続

操作の原則：

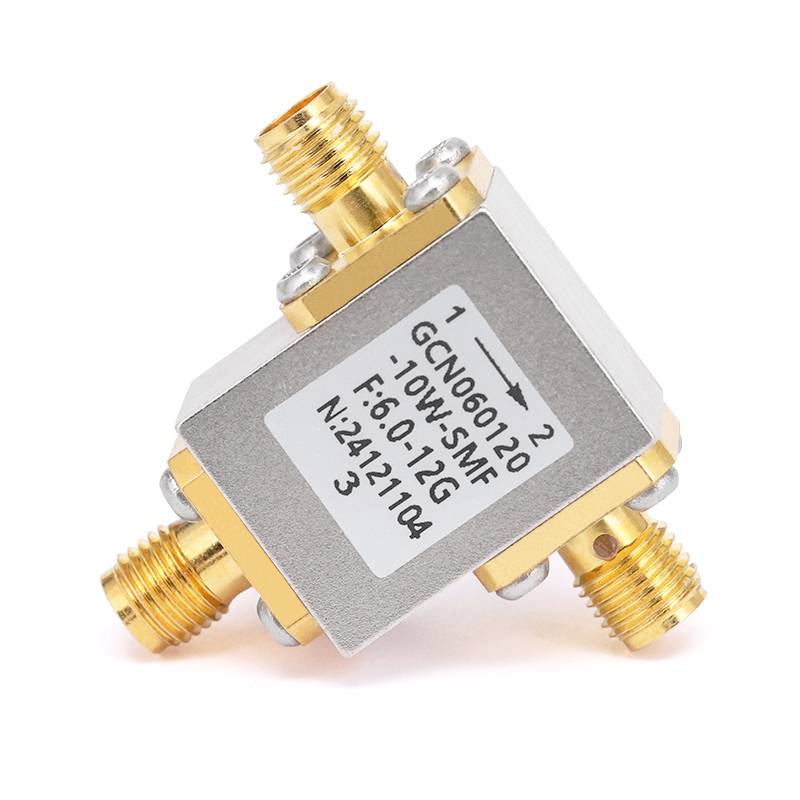

RFサーキュレーター:

循環器は、ポート{.間の特定の方向にRF信号を向ける3ポート（またはそれ以上）デバイスであり、信号が定義された方向にあるポートから次のポートへの流れを保証します.

循環器は、磁気材料の非線形効果{.に基づいて機能します。通常、3ポートのサーキュレーターで磁場.に結合された回転している非線形材料で構成されています。

RFアイソレータ:

通常、アイソレータは、信号をあるポートから別のポートに流れることができる2ポートデバイスです。

サーキュレーターと同様に、アイソレーターはその動作に磁気材料を使用しますが、2つのポート{.のみがあり、アイソレータは逆信号の流れを防ぎ、損傷または干渉を引き起こす可能性のある反射信号からソースを分離します.}



主要な動作原則：磁気材料

両方のデバイスが活用されています強磁性材料（e . g .、フェライト）静的磁場の下{.磁場は誘導します非相性伝播RF信号のうち、意味信号の動作は、前方に移動するときに異なりますvs . backward {.この非再発性は次のとおりです。

ポート間でシグナルを順番にルーティングする循環器.

逆信号を抑制するアイソレータ（逆方向の高い減衰、前方向の低い損失）.



実用的なアプリケーション：実際のユースケース

循環器:

レーダーシステムでは、送信された信号を分離して受け取りました（干渉なしに送信機→アンテナ→受信機）.

通信ネットワークでは、単一のチャネル（E {. g {.、Uplink/nownlink信号の分割）.での双方向信号の流れを有効にします。

アイソレータ:

不一致の負荷から反射電力をブロックすることにより、RFアンプを保護します（e {. g {.、インピーダンスが変化するアンテナ）{.

負荷反射によって引き起こされる周波数の引っ張りを防ぐことにより、発振器を安定させます.



.
