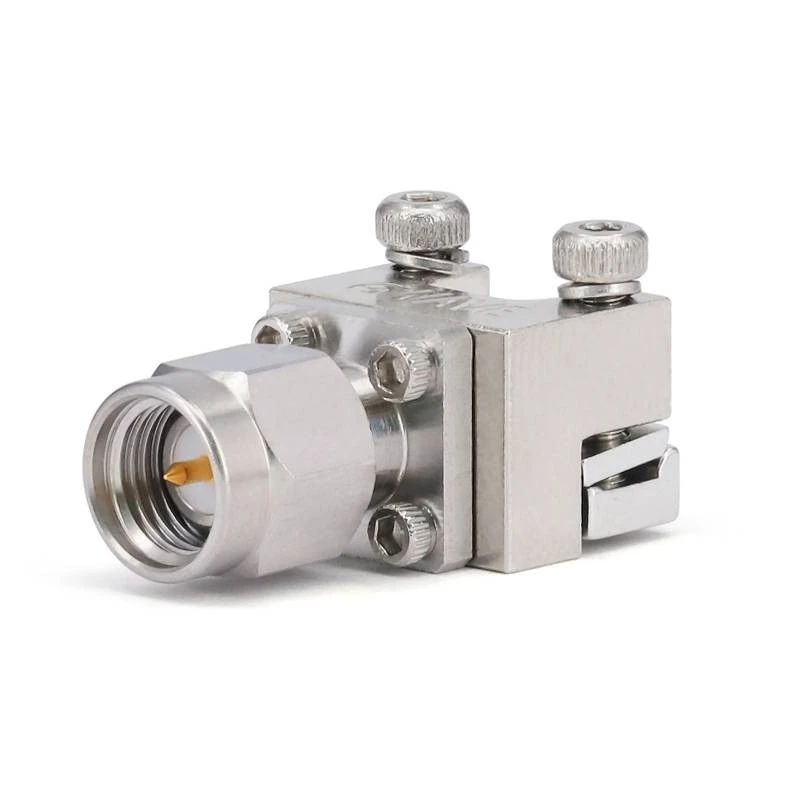

End launch connectors 2

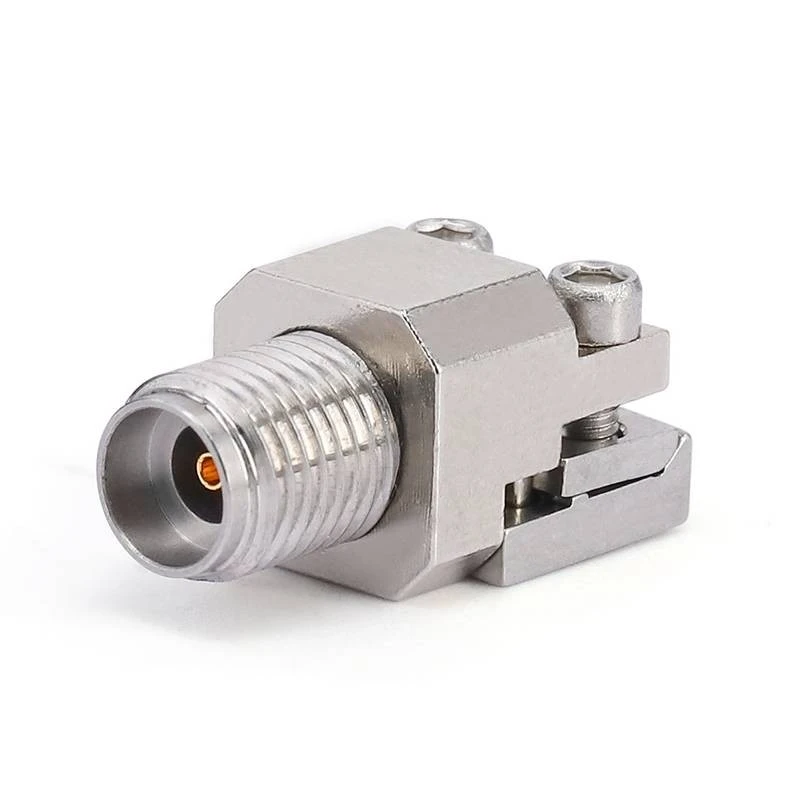

End launch connectors 3

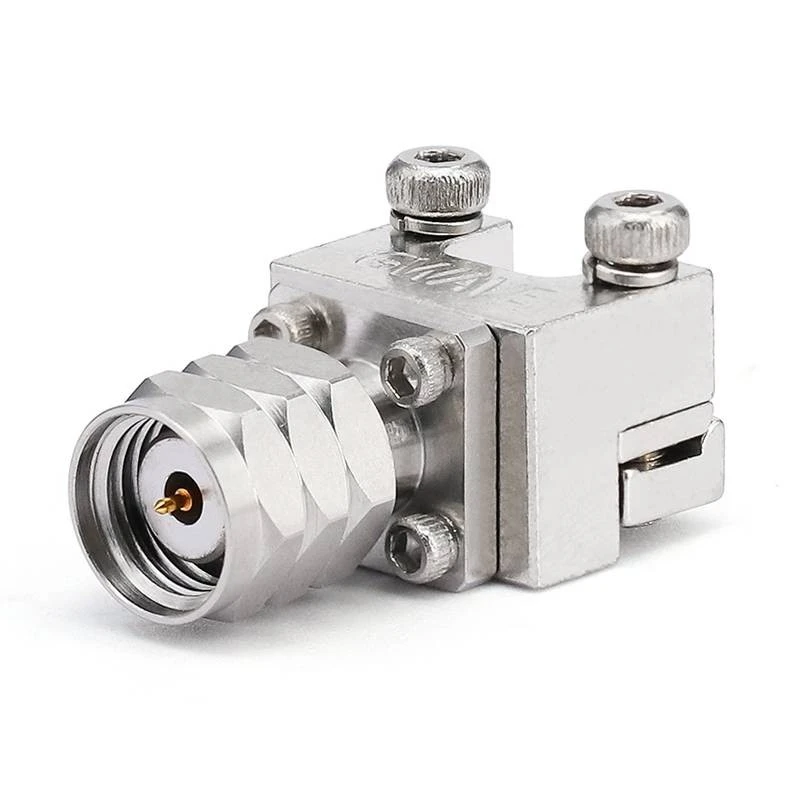

End launch connectors 4

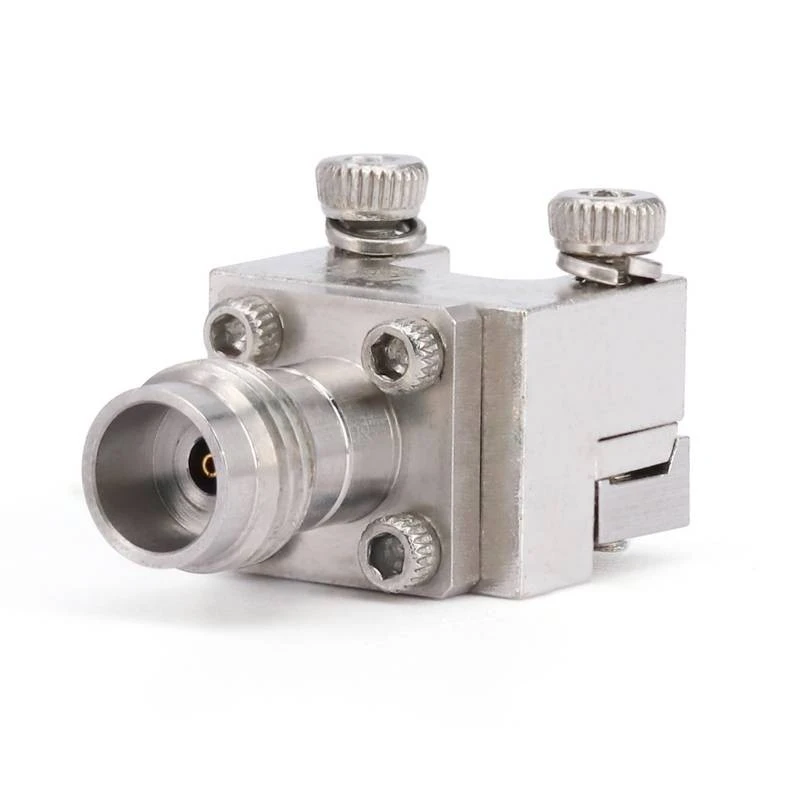

End launch connectors 6

起動コネクタを終了します

SMA、2 . 92mm、2.4mm、1.85mm、および1.0mmバリアントで利用可能なFlexirfのエンド起動コネクタは、高周波数アプリケーションで最も要求の厳しい要件を満たすように設計されています。
これらのエンド起動コネクタは、精度 - エンジニアリングデザインを備えた例外的な電気性能.を備えており、非常に高いレベルまでの周波数をサポートできます.

お問い合わせを送る

説明

製品の紹介

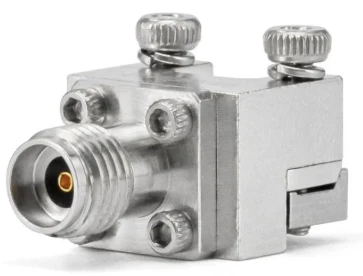

SMA、2 . 92mm、2.4mm、1.85mm、および1.0mmバリアントで利用可能なFlexirfのエンド起動コネクタは、高周波数アプリケーションで最も要求の厳しい要件を満たすように設計されています。

これらのエンド起動コネクタは、精度のエンジニアリングデザインを備えた例外的な電気性能.を備えており、非常に高いレベルの周波数. 92mmコネクタをサポートできます。 1.85mmコネクタは、最大67GHzまでの優れたパフォーマンスを提供し、1.0mmコネクタは110GHzの高い周波数をサポートします。これにより、高度なワイヤレス通信システム、航空宇宙および防衛アプリケーション、および高速データ転送での使用に最適です。

製品ボディスタイル

PCBのコネクタはんだ付けのないエンドの起動、センターピンの直径0 . 23mm、0 . 3mmおよび0 . 51mm。このコネクタには真鍮のトライメタルボディがあり、1.35.の低い挿入損失とVSWRを備えた優れたマイクロ波パフォーマンスを保証します。高品質の素材で構築されたコンパクトで軽量のデザインは、スペースと重量が重要な要因であるアプリケーションにも適しています。

製品アプリケーション

起動の終了はんだコネクタは、電気通信の領域で多様なフィールド.で広範なアプリケーションを見つけ、高速データ伝達において重要な役割を果たし、同軸ケーブルからPCB回路へのマイクロ波エネルギーのシームレスな転送を保証します。ターゲット.反射を最小限に抑える能力により、正確な信号受信と伝送がVita .であるこのアプリケーションに最適です。

調達FAQ

使用中にコネクタのトラブルを解決する方法は？

写真や小さなビデオの問題について@flexirf . comに電子メールを送信してください。

製品仕様データ

構成
コネクタタイプ	SMA/2.92mm/2.4mm/1.85mm
コネクタインピーダンス	50オーム
コネクタの極性	標準
コネクタマウントメソッド	2ホールフランジ
コネクタ2インターフェイスタイプ	0.30mm / 0.51mmピン
添付方法	接触
材料情報
センターの連絡先	キューブゴールドメッキ
外側の接触	ステンレス鋼
体	真鍮製のトリメタルメッキ
誘電	PEEK/PTFE
環境データ
温度範囲	-55程度+165度
2011/65/EU（ROHS）	準拠

製品タイプ

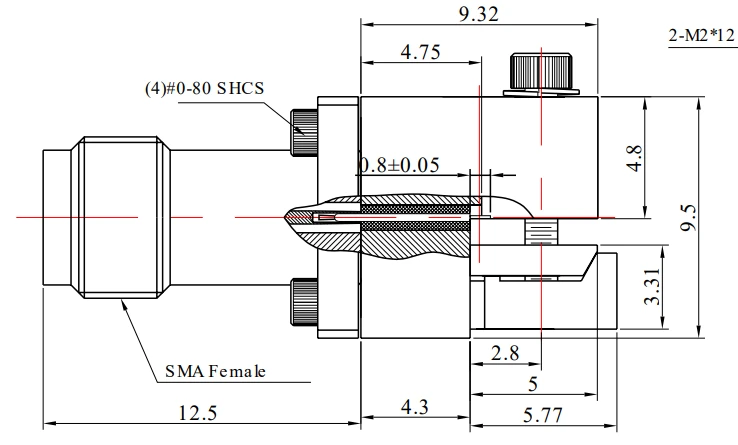

コネクタタイプ	描画	SKU	ピン直径	頻度	VSWR	取り付け穴の間隔

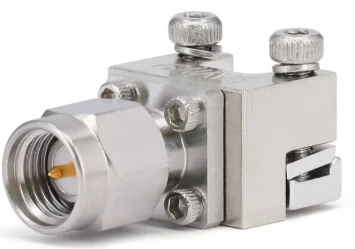

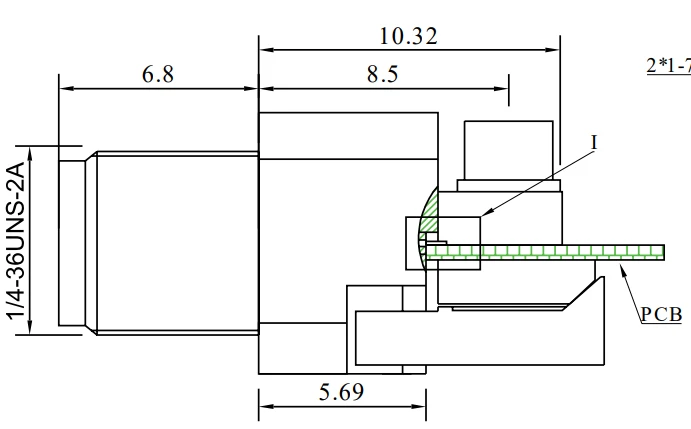

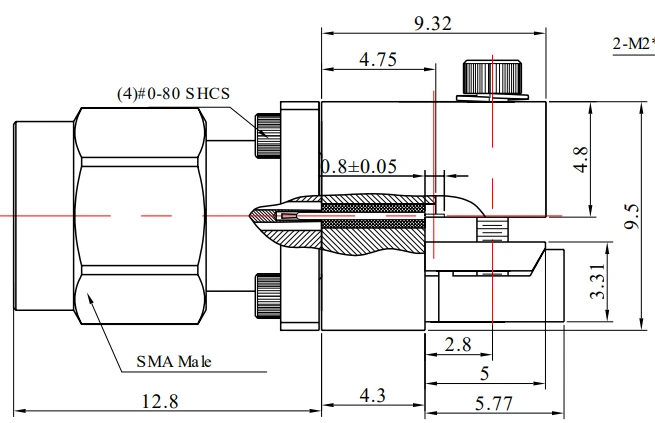

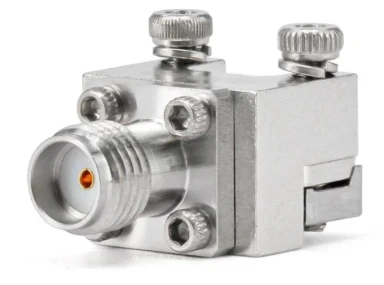

SMA		FR 2- SMA-KFD0830	0.30mm	dc -26.5 ghz	1.25	9.5mm
		FR 2- SMA-KFD0851	0.51mm	dc -26.5 ghz	1.25	9.5mm
		FR 2- SMA-JFD0830	0.30mm	dc -26.5 ghz	1.25	9.5mm
		FR 2- SMA-JFD0851	0.51mm	dc -26.5 ghz	1.25	9.5mm
コネクタタイプ	描画	SKU	ピン直径	頻度	VSWR	取り付け穴の間隔

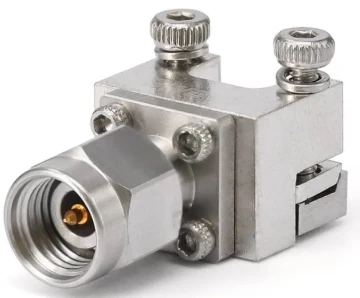

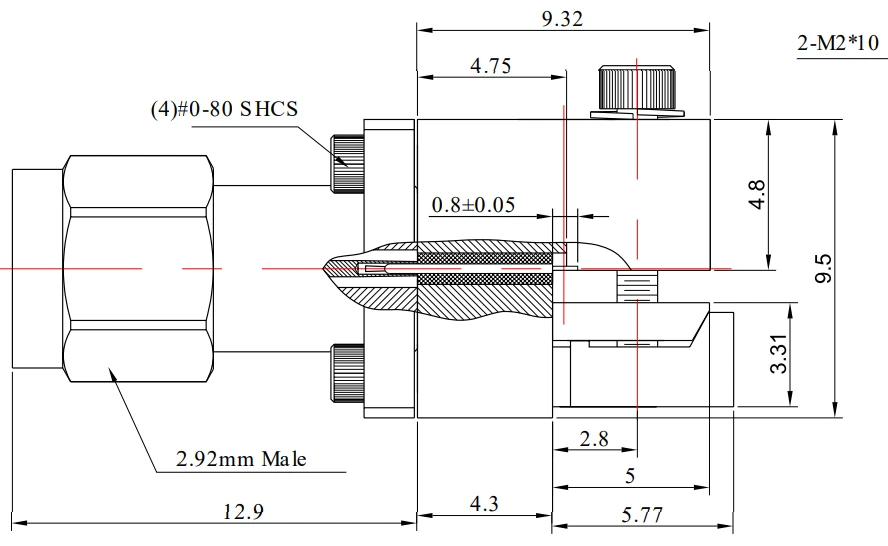

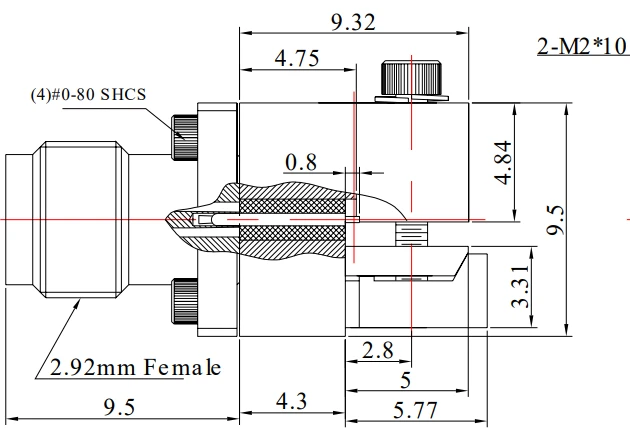

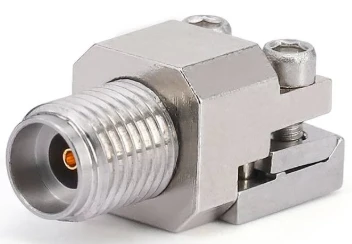

2.92mm		fr 2-2.92- kfd0830	0.30mm	dc -40 ghz	1.30	9.5mm
		fr 2-2.92- kfd0851	0.51mm	dc -40 ghz	1.30	9.5mm
		fr 2-2.92- kfd0923	0.23mm	dc -40 ghz	1.30	5.84mm
		fr 2-2.92- jfd0830	0.30mm	dc -40 ghz	1.30	9.5mm
		fr 2-2.92- jfd0851	0.51mm	dc -40 ghz	1.30	9.5mm
コネクタタイプ	描画	SKU	ピン直径	頻度	VSWR	取り付け穴の間隔

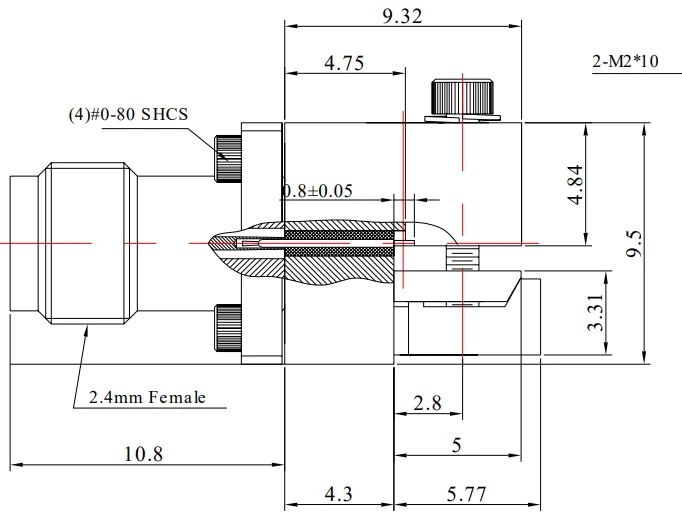

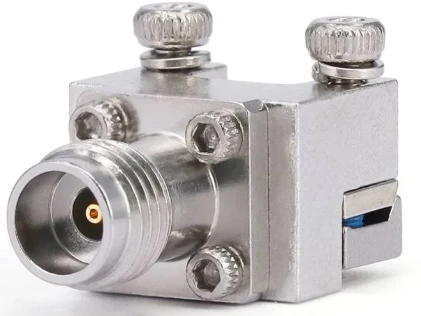

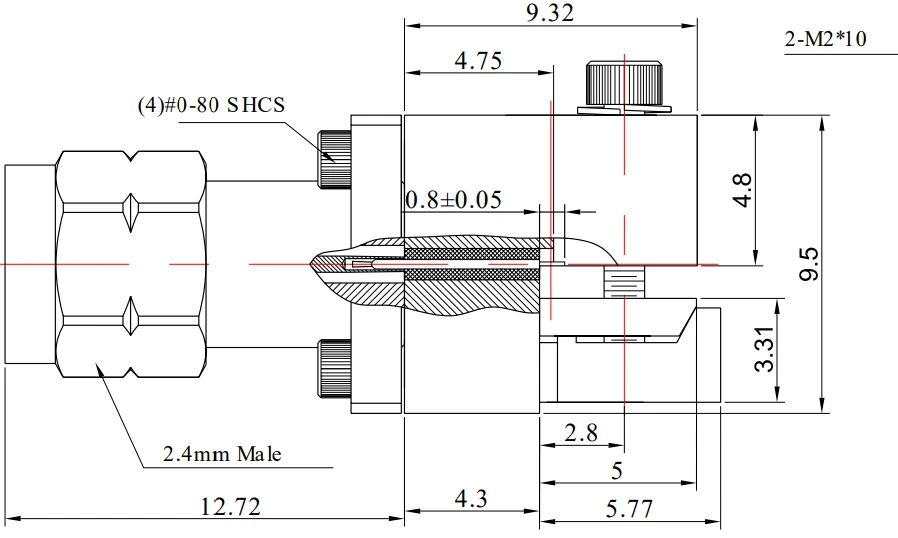

2.4mm		fr 2-2.4- kfd0830	0.30mm	dc -50 ghz	1.30	9.5mm
		fr 2-2.4- kfd0851	0.51mm	dc -50 ghz	1.30	9.5mm
		fr 2-2.4- jfd0830	0.30mm	dc -50 ghz	1.30	9.5mm
		fr 2-2.4- jfd0851	0.51mm	dc -50 ghz	1.30	9.5mm
コネクタタイプ	描画	SKU	ピン直径	頻度	VSWR	取り付け穴の間隔

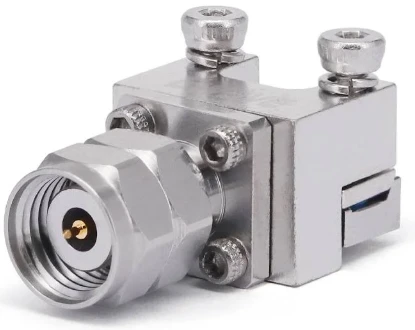

1.85mm		fr 2-1.85- kfd0830	0.30mm	dc -65 ghz	1.35	9.5mm
		fr 2-1.85-- kfd0851	0.51mm	dc -65 ghz	1.35	9.5mm
		fr 2-1.85- kfd0923	0.23mm	dc -65 ghz	1.35	5.84mm
		fr 2-1.85-- jfd0830	0.30mm	dc -65 ghz	1.35	9.5mm
		fr 2-1.85-- jfd0851	0.51mm	dc -65 ghz	1.35	9.5mm
