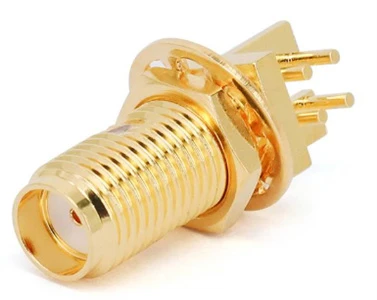

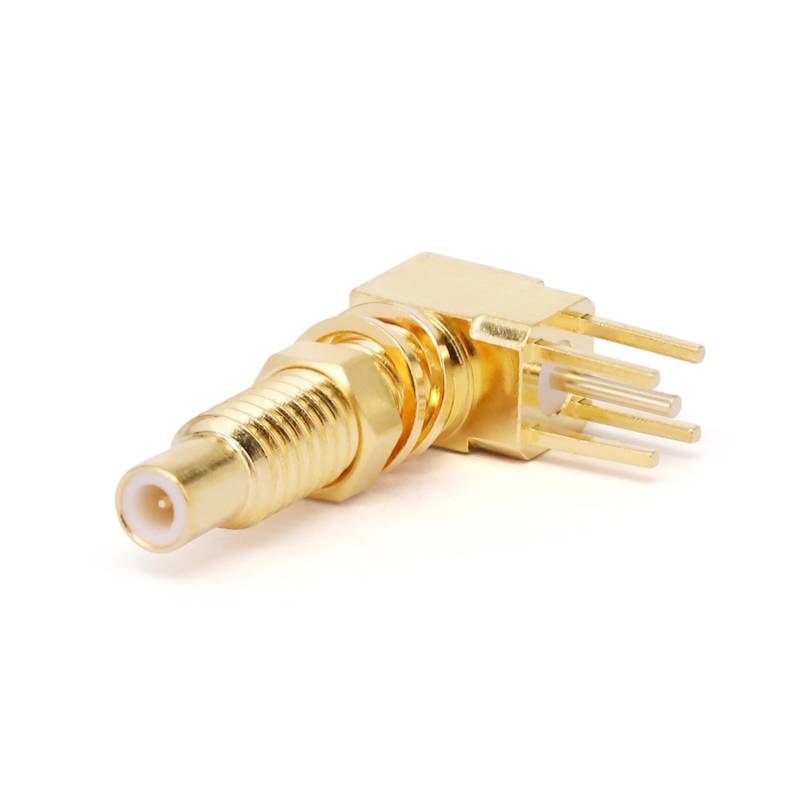

PCBコネクタ
「無線周波数印刷回路コネクタ」の略語であるRF PCBコネクタは、プロの電気コンポーネント{.です。これらは、同軸ケーブルと印刷回路板（PCB）の間の信頼できる接続を実現するように設計されています。シナリオ.
説明
製品の紹介
「無線周波数印刷回路コネクタ」の略語であるRF PCBコネクタは、プロの電気コンポーネント{.です。これらは、同軸ケーブルと印刷回路板（PCB）の間の信頼できる接続を実現するように設計されています。シナリオ.
RF PCBコネクタは通常、50または75オームの特徴的なインピーダンスで設計されています.この正確なインピーダンスマッチングは、伝送ラインのインピーダンスと整合するため、最も重要性が非常に重要です。周波数信号.一部のモデルは、最大110 GHzまたはさらに高い.の周波数で動作することができます。
製品ボディスタイル
Flexirfには、PCBコネクタ.一般的に使用されるものが含まれます。SMA、2 . 92mm、SSMC、SMB、MMCX、MCX、SMP、およびSSMP .が含まれます。
穴の取り付け、表面マウント、エッジマウント.を含む、それらは異なる取り付けスタイルで提供されます。
製品アプリケーション
RF PCBコネクタは、MRI（磁気共鳴画像診断）マシンやワイヤレス患者監視デバイスなどの医療機器で、アンテナとPCB .の間の高周波数信号の効率的な伝送を保証します。 Adaptive Cruise Control .などの機能のために、自動車レーダーシステムのようなアプリケーションで使用されます。
調達FAQ
製品仕様データ
|
構成 |
|
|
コネクタタイプ |
SMA/2.92mm/2.4mm/1.85mm/gpo |
|
コネクタインピーダンス |
50オーム |
|
コネクタの極性 |
標準 |
|
コネクタマウントメソッド |
ストレート/ 2ホールフランジ/ 4ホールフランジ |
|
添付方法 |
接触 |
|
材料情報 |
|
|
センターの連絡先 |
キューブゴールドメッキ |
|
外側の接触 |
ブラスゴールドメッキ |
|
体 |
真鍮の金メッキとステンレス鋼 |
|
誘電 |
PEI/PTFE |
|
環境データ |
|
|
温度範囲 |
-55程度+165度 |
|
2011/65/EU（ROHS） |
準拠 |
製品タイプ

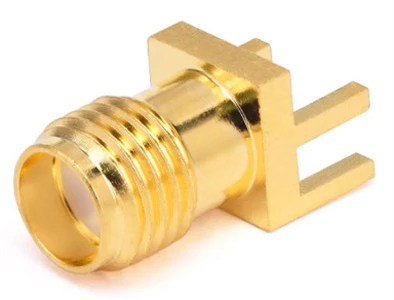

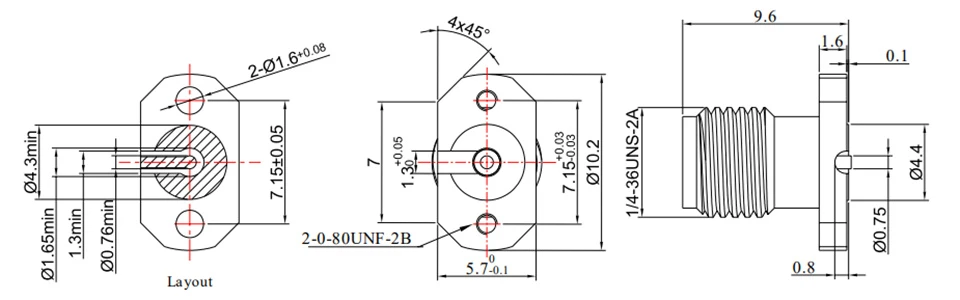

| SMA PCBコネクタ | |||||
 |
 |
||||
|
SKU |
頻度 |
VSWR |
インストール |
材料 |
信号モード |
|

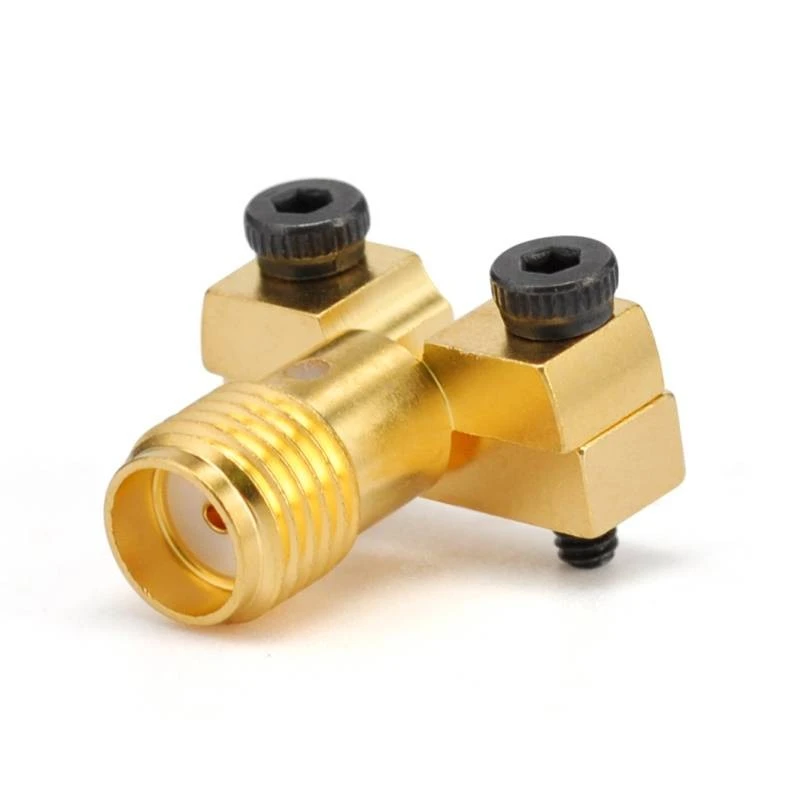

fr 2- sma-kfd 216-4 |
dc - 26.5 ghz |
1.20 |
ネジの固定 |
ステンレス鋼 |
表面信号 |
|
|
|
||||
|
SKU |
頻度 |
VSWR |
インストール |
材料 |
信号モード |
|
FR 2- SMA-KFD216 |
dc - 26.5 ghz |
1.20 |
ネジの固定 |
ステンレス鋼 |
中および下の信号 |
|
|
|
||||
|
SKU |
頻度 |
VSWR |
インストール |
材料 |
信号モード |
|
fr 2- sma-khd 104-1 |
dc - 12.4 ghz |
1.20 |
カートリッジはんだ付け |
ブラスゴールドメッキ |
Na |
|

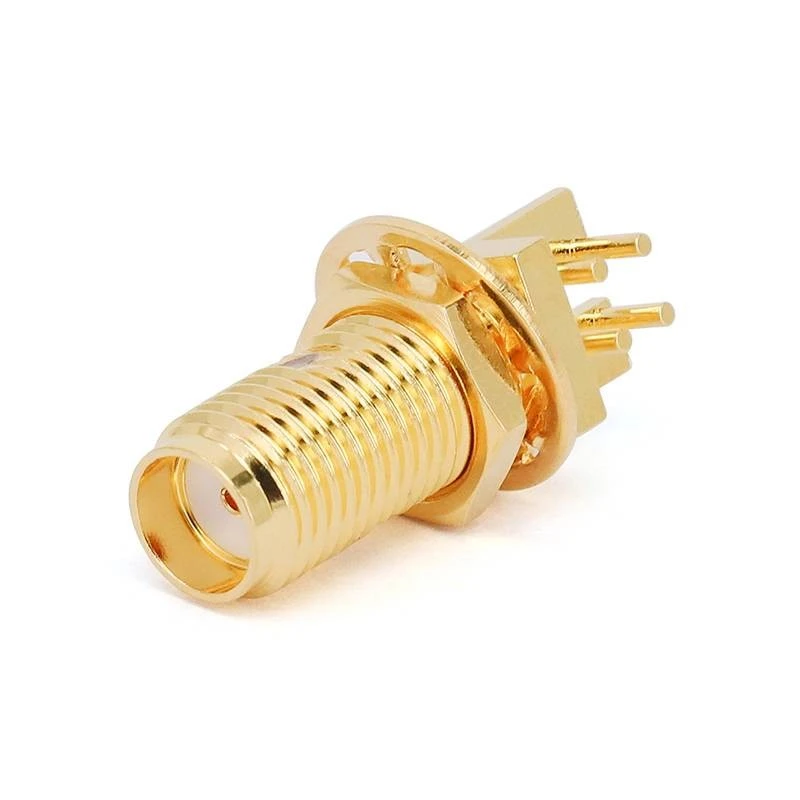

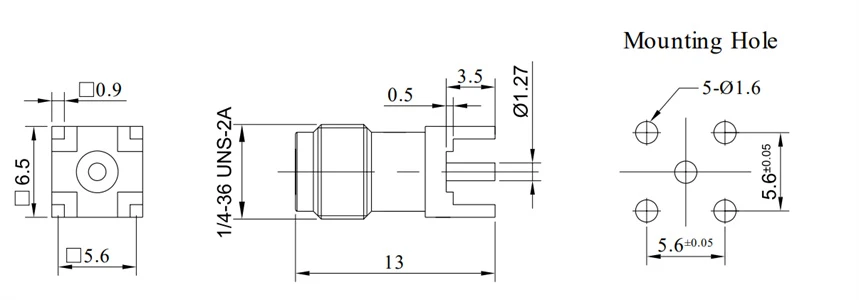

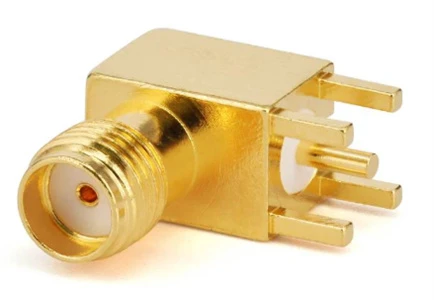

SMA PCBコネクタ |
|||||
|
|
|
||||
|
SKU |
頻度 |
VSWR |
インストール |
材料 |
信号モード |
|
FR 2- SMA-KHD100 |
dc - 18 ghz |
1.25 |
カートリッジはんだ付け |
ブラスゴールドメッキ |
Na |
|
|
|
||||
|
SKU |
頻度 |
VSWR |
インストール |
材料 |
信号モード |
|
fr 2- sma-kwhd |
dc - 6 ghz |
1.25 |
カートリッジはんだ付け |
ブラスゴールドメッキ |
Na |
|
SMA PCBコネクタ |
|||||
|
|
|
||||
|
SKU |
頻度 |
VSWR |
インストール |
材料 |
信号モード |
|
fr 2- sma-kwhd10 |
dc - 6 ghz |
1.25 |
カートリッジはんだ付け |
ブラスゴールドメッキ |
Na |
|
|
|
||||
|
SKU |
頻度 |
VSWR |
インストール |
材料 |
信号モード |
|
FR 2- SMA-KWHD17 |
dc - 6 ghz |
1.25 |
カートリッジはんだ付け |
ブラスゴールドメッキ |
Na |
|
|
 |
||||
|
SKU |
頻度 |
VSWR |
インストール |
材料 |
信号モード |
|
fr 2- sma-kwhd11 |
dc - 6 ghz |
1.25 |
カートリッジはんだ付け |
ブラスゴールドメッキ |
Na |
|
SMA PCBコネクタ |
|||||
|
|
|
||||
|
SKU |
頻度 |
VSWR |
インストール |
材料 |
信号モード |
|
FR 2- SMA-KHD201A |
dc - 6 ghz |
1.25 |
水平カートリッジはんだ |
ブラスゴールドメッキ |
Na |
|
|
|
||||
|
SKU |
頻度 |
VSWR |
インストール |
材料 |
信号モード |
|
FR 2- SMA-KWHD17 |
dc - 6 ghz |
1.25 |
カートリッジはんだ付け |
ブラスゴールドメッキ |
Na |
|
|
 |
||||
|
SKU |
頻度 |
VSWR |
インストール |
材料 |
信号モード |
|
fr 2- sma-kyfd0101 |
dc - 6 ghz |
1.25 |
ネジの固定 |
ブラスゴールドメッキ |
Na |
|
SMA PCBコネクタ |
|||||
|
|
 |
||||
|
SKU |
頻度 |
VSWR |
インストール |
材料 |
信号モード |
|
fr 2- sma-kyhd321 |
dc - 26.5 ghz |
1.30 |
カートリッジはんだ付け |
ブラスゴールドメッキ |
Na |
|
|
 |
||||
|
SKU |
頻度 |
VSWR |
インストール |
材料 |
信号モード |
|
fr 2- sma-khd |
dc - 6 ghz |
1.25 |
カートリッジはんだ付け |
ブラスゴールドメッキ |
Na |
|

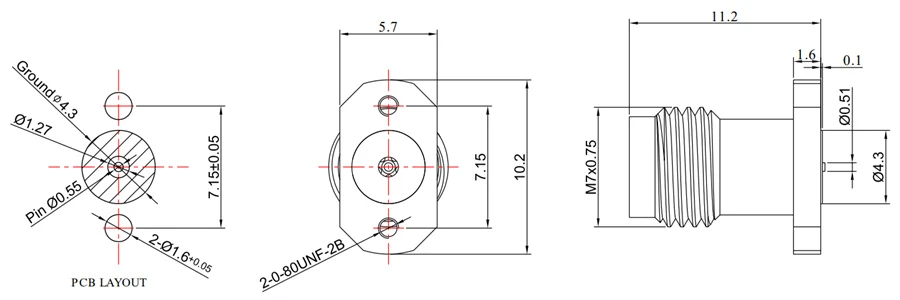

2.92mm PCBコネクタ |
|||||
|
|
 |
||||
|
SKU |
頻度 |
VSWR |
インストール |
材料 |
信号モード |
|
fr 2-2.92- kfd216 |
dc - 40 ghz |
1.25 |
ネジの固定 |
ステンレス鋼 |
表面信号 |
|
|
 |
||||
|
SKU |
頻度 |
VSWR |
インストール |
材料 |
信号モード |
|
fr 2-2.92- kfd 216-1 |
dc - 40 ghz |
1.25 |
ネジの固定 |
ステンレス鋼 |
中および下の信号 |
|
|
 |
||||
|
SKU |
頻度 |
VSWR |
インストール |
材料 |
信号モード |
|
fr 2-2.92- khd100 |
dc - 40 ghz |
1.25 |
カートリッジはんだ付け |
ブラスゴールドメッキ |
Na |
|

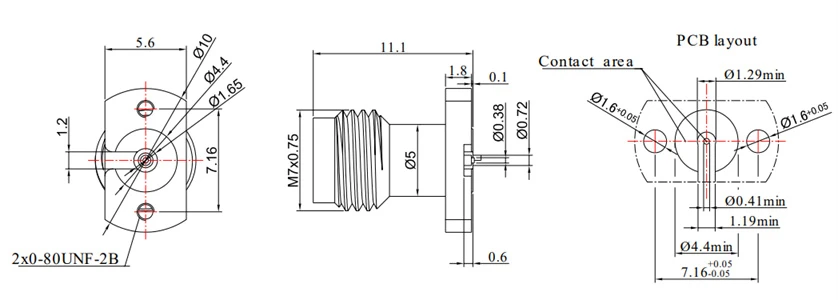

3.5mm PCBコネクタ |
|||||
|
|
 |
||||
|
SKU |
頻度 |
VSWR |
インストール |
材料 |
信号モード |
|
fr 2-3.5- kfd216 |
dc - 26.5 ghz |
1.25 |
ネジの固定 |
ステンレス鋼 |
表面信号 |
|
|
 |
||||
|
SKU |
頻度 |
VSWR |
インストール |
材料 |
信号モード |
|
fr 2-3.5- kfd 216-1 |
dc - 26.5 ghz |
1.25 |
ネジの固定 |
ステンレス鋼 |
中および下の信号 |
|
2.4mm PCBコネクタ |
|||||
|
|
 |
||||
|
SKU |
頻度 |
VSWR |
インストール |
材料 |
信号モード |
|
fr 2-2.4- kfd216 |
dc - 50 hz |
1.25 |
ネジの固定 |
ステンレス鋼 |
表面信号 |
|
|
 |
||||
|
SKU |
頻度 |
VSWR |
インストール |
材料 |
信号モード |
|
fr 2-2.4- kfd 216-1 |
dc - 50 hz |
1.25 |
ネジの固定 |
ステンレス鋼 |
中および下の信号 |
|
1.85mm PCBコネクタ |
|||||
|
|
 |
||||
|
SKU |
頻度 |
VSWR |
インストール |
材料 |
信号モード |
|
fr 2-1.85- kfd216 |
dc - 67 hz |
1.30 |
ネジの固定 |
ステンレス鋼 |
表面信号 |
|
|
 |
||||
|
SKU |
頻度 |
VSWR |
インストール |
材料 |
信号モード |
|
fr 2-2.4- kfd 216-1 |
dc - 50 hz |
1.30 |
ネジの固定 |
ステンレス鋼 |
中および下の信号 |
|
GPO（SMP）PCBコネクタ |
|||||
|
|
 |
||||
|
SKU |
頻度 |
VSWR |
インストール |
材料 |
信号モード |
|
fr 2- gpo-jfd216 |
dc - 40 ghz |
1.50 |
ネジの固定 |
ステンレス鋼 |
表面信号 |
|
|
 |
||||
|
SKU |
頻度 |
VSWR |
インストール |
材料 |
信号モード |
|
fr 2- gpo-jfd 216-1 |
dc - 40 ghz |
1.50 |
ネジの固定 |
ステンレス鋼 |
中および下の信号 |
|
|
 |
||||
|
SKU |
頻度 |
VSWR |
インストール |
材料 |
信号モード |
|
fr 2- gpo-khd |
dc - 18 hz |
1.25 |
カートリッジはんだ付け |
ブラスゴールドメッキ |
Na |
|
GPO（SMP）PCBコネクタ |
|||||
|
|
 |
||||
|
SKU |
頻度 |
VSWR |
インストール |
材料 |
インターフェイスのタイプ |
|
fr 2- gpo-jhd15 |
dc - 40 ghz |
1.50 |
カートリッジはんだ付け |
ブラスゴールドメッキ |
限られた止まり |
|
|
 |
||||
|
SKU |
頻度 |
VSWR |
インストール |
材料 |
インターフェイスのタイプ |
|
fr 2- gpo-jfd 246- f |
dc - 26.5 ghz |
1.45 |
ネジの固定 |
ブラスゴールドメッキ |
完全な止まり |
|
|
 |
||||
|
SKU |
頻度 |
VSWR |
インストール |
材料 |
インターフェイスのタイプ |
|
fr 2- gpo-jhd 23- f |
dc - 26.5 ghz |
1.45 |
カートリッジと表面はんだ付け |
ブラスゴールドメッキ |
完全な止まり |
|
GPO（SMP）PCBコネクタ |
|||||
|
|
 |
||||
|
SKU |
頻度 |
VSWR |
インストール |
材料 |
インターフェイスのタイプ |
|
fr 2- gpo-jhd 23- l |
dc - 26.5 ghz |
1.45 |
カートリッジと表面はんだ付け |
ブラスゴールドメッキ |
限られた止まり |
|
|
|
||||
|
SKU |
頻度 |
VSWR |
インストール |
材料 |
インターフェイスのタイプ |
|
fr 2- gpo-jhd 23- s |
dc - 26.5 ghz |
1.45 |
カートリッジと表面はんだ付け |
ブラスゴールドメッキ |
スムーズ |
|
|
 |
||||
|
SKU |
頻度 |
VSWR |
インストール |
材料 |
インターフェイスのタイプ |
|
fr 2- gpo-jhd 2- s |
dc - 26.5 ghz |
1.45 |
カートリッジはんだ付け |
ブラスゴールドメッキ |
スムーズ |
|
GPPO（Mini-SMP）PCBコネクタ |
|||||
|
|
 |
||||
|
SKU |
頻度 |
VSWR |
インストール |
材料 |
インターフェイスのタイプ |
|
fr 2- gppo-jhd 1- s |
dc - 65 ghz |
1.57@40G |
表面はんだ付け |
ブラスゴールドメッキ |
スムーズ |
|
|
 |
||||
|
SKU |
頻度 |
VSWR |
インストール |
材料 |
インターフェイスのタイプ |
|
fr 2- gppo-jhd1 |
dc - 65 ghz |
1.57@40G |
表面はんだ付け |
ブラスゴールドメッキ |
完全な止まり |
|
|
 |
||||
|
SKU |
頻度 |
VSWR |
インストール |
材料 |
インターフェイスのタイプ |
|
fr 2- gppo-jhd20r |
dc - 40 ghz |
1.25 |
水平表面はんだ付け |
ブラスゴールドメッキ |
スムーズ |
|
GPPO（Mini-SMP）およびG3PO（SMPS）PCBコネクタ |
|||||
|
|
 |
||||
|
SKU |
頻度 |
VSWR |
インストール |
材料 |
インターフェイスのタイプ |
|
fr 2- gppo-jhd-s |
dc - 40 ghz |
1.50 |
カートリッジはんだ付け |
ブラスゴールドメッキ |
スムーズ |
|
|
 |
||||
|
SKU |
頻度 |
VSWR |
インストール |
材料 |
インターフェイスのタイプ |
|
fr 2- g3po-jhd 10-1 |
dc - 100 ghz |
1.70 |
水平表面はんだ付け |
ブラスゴールドメッキ |
スムーズ |
|
SSMC PCBコネクタ |
|||||
|
|
 |
||||
|
SKU |
頻度 |
VSWR |
インストール |
材料 |
信号モード |
|
FR 2- SSMC-JWHD1 |
dc - 6 ghz |
1.35 |
カートリッジはんだ付け |
ブラスゴールドメッキ |
Na |
|
|
 |
||||
|
SKU |
頻度 |
VSWR |
インストール |
材料 |
信号モード |
|
FR 2- SSMC-JYWHD5 |
dc - 6 ghz |
1.35 |
カートリッジはんだ付け |
ブラスゴールドメッキ |
Na |
|
|
 |
||||
|
SKU |
頻度 |
VSWR |
インストール |
材料 |
信号モード |
|
FR 2- SSMC-JHD2 |
dc - 6 ghz |
1.35 |
カートリッジはんだ付け |
ブラスゴールドメッキ |
スムーズ |
|

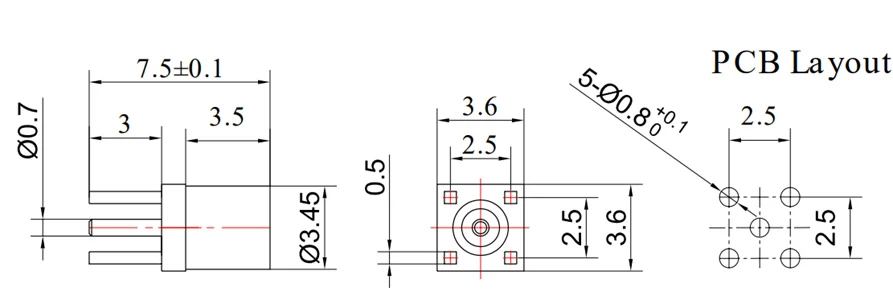

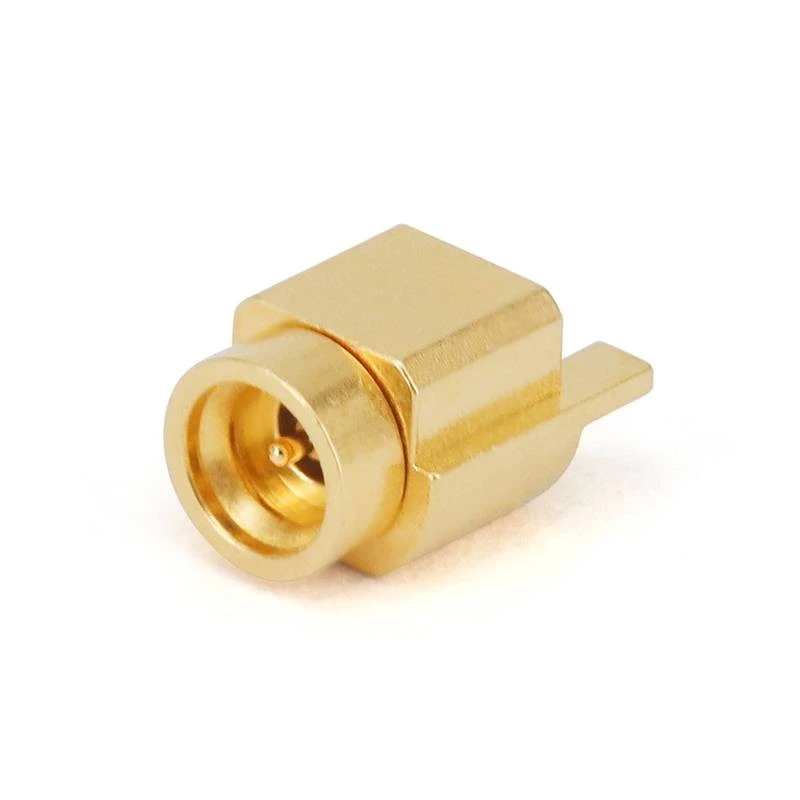

MMCXおよびMCX PCBコネクタ |
|||||
|
|
 |
||||
|
SKU |
頻度 |
VSWR |
インストール |
材料 |
信号モード |
|
FR 2- MCX-KHD101E |
dc - 6 ghz |
1.30 |
カートリッジはんだ付け |
ブラスゴールドメッキ |
Na |
|
|
 |
||||
|
SKU |
頻度 |
VSWR |
インストール |
材料 |
信号モード |
|
fr 2- mcx-kyd1e |
dc - 6 ghz |
1.20 |
バルクヘッドマウント |
ブラスゴールドメッキ |
Na |
|
|
 |
||||
|
SKU |
頻度 |
VSWR |
インストール |
材料 |
信号モード |
|
fr 2- mmcx-khd1e |
dc - 6 ghz |
1.20 |
カートリッジはんだ付け |
ブラスゴールドメッキ |
Na |
|
SMB PCBコネクタ |
|||||
|
|
 |
||||
|
SKU |
頻度 |
VSWR |
インストール |
材料 |
信号モード |
|
FR 2- SMB-JHD101E |
dc - 6 ghz |
1.35 |
カートリッジはんだ付け |
ブラスゴールドメッキ |
Na |
|
BNC PCBコネクタ |
|||||
|
|
 |
||||
|
SKU |
頻度 |
VSWR |
インストール |
材料 |
信号モード |
|
fr 2- bnc-ky -3 |
dc - 4 ghz |
1.30 |
バルクヘッドマウント |
ブラスニーメッキ |
Na |
